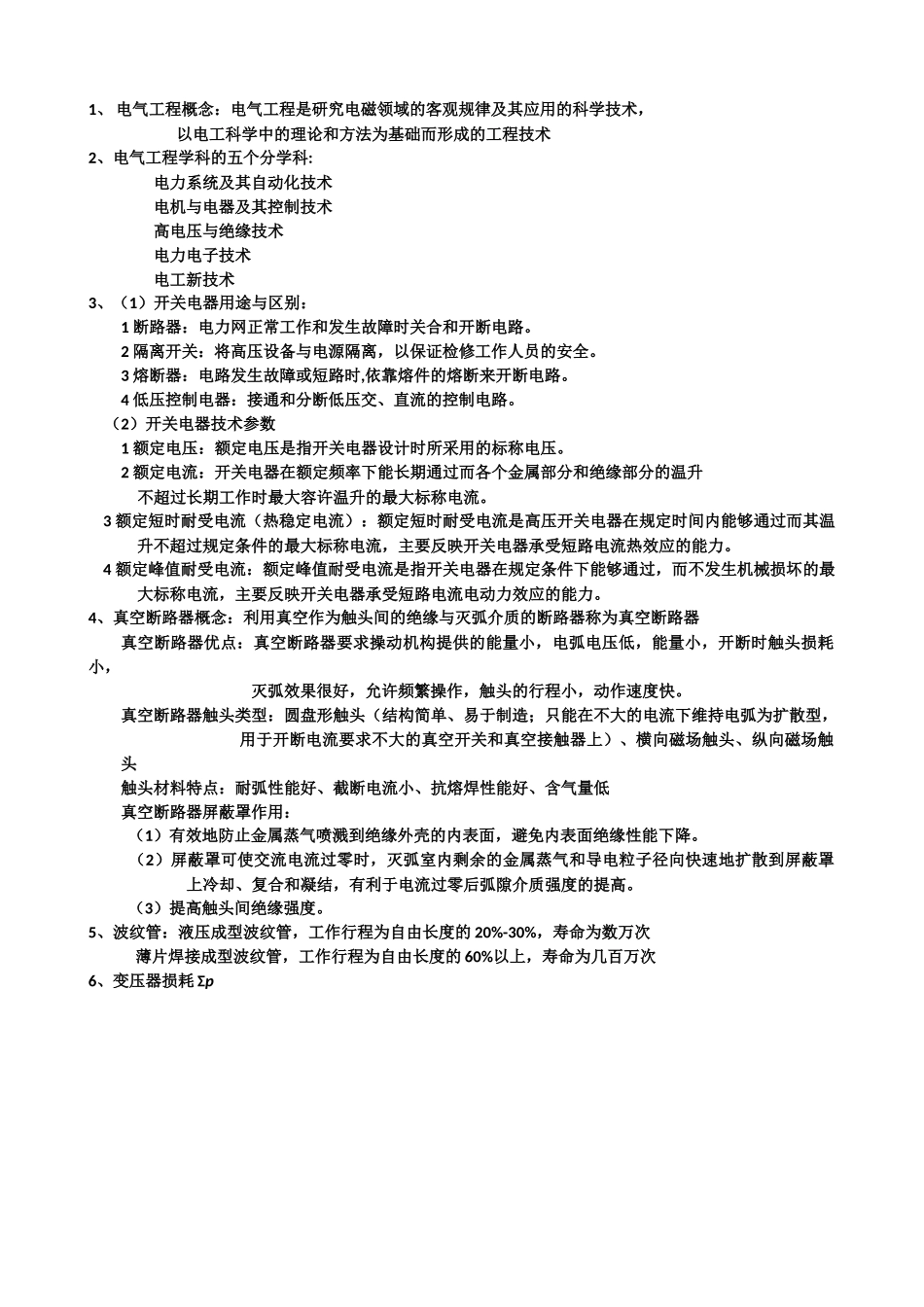

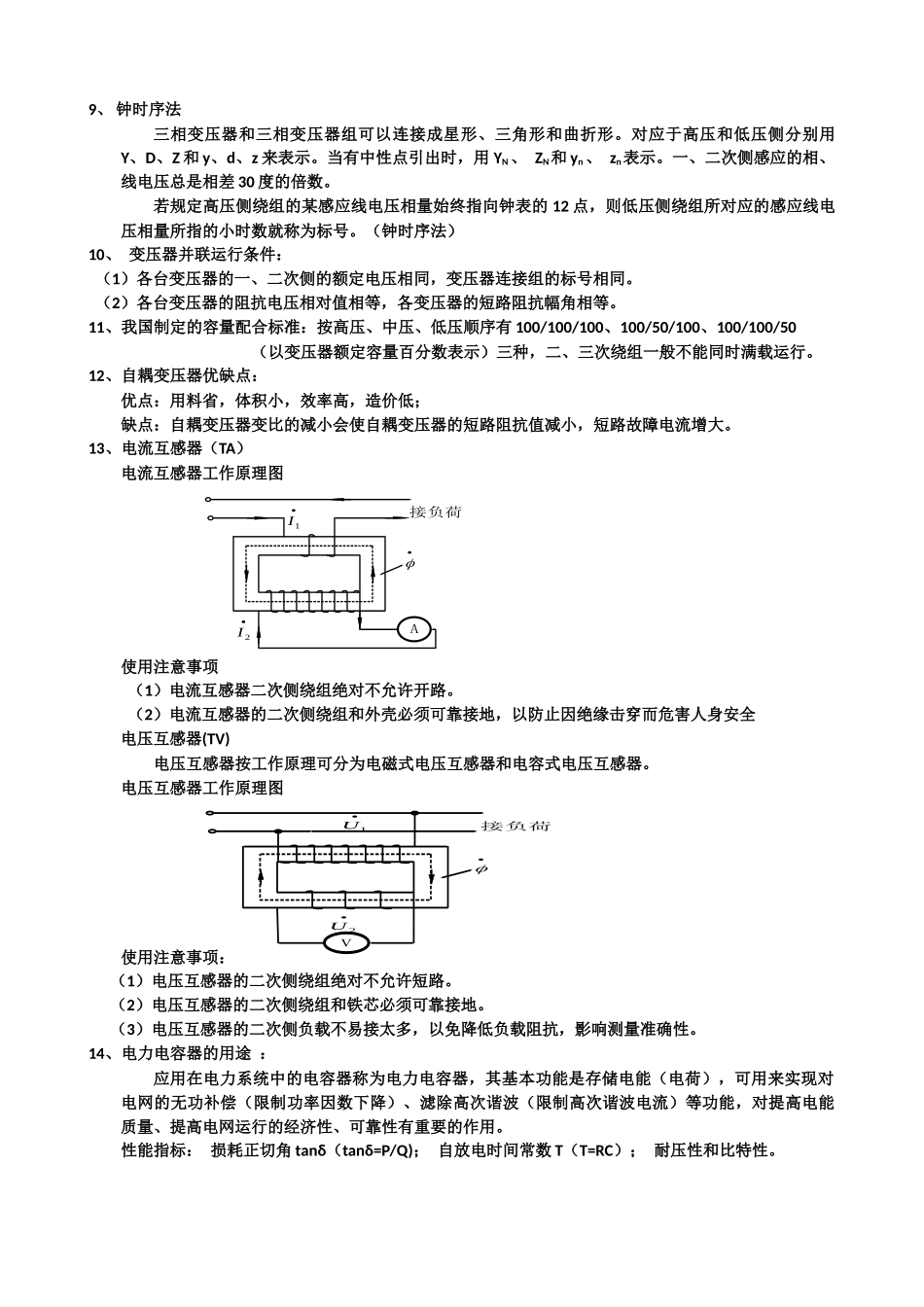

1、电气工程概念：电气工程是研究电磁领域的客观规律及其应用的科学技术，以电工科学中的理论和方法为基础而形成的工程技术2、电气工程学科的五个分学科:电力系统及其自动化技术电机与电器及其控制技术高电压与绝缘技术电力电子技术电工新技术3、（1）开关电器用途与区别：1断路器：电力网正常工作和发生故障时关合和开断电路。2隔离开关：将高压设备与电源隔离，以保证检修工作人员的安全。3熔断器：电路发生故障或短路时,依靠熔件的熔断来开断电路。4低压控制电器：接通和分断低压交、直流的控制电路。（2）开关电器技术参数1额定电压：额定电压是指开关电器设计时所采用的标称电压。2额定电流：开关电器在额定频率下能长期通过而各个金属部分和绝缘部分的温升不超过长期工作时最大容许温升的最大标称电流。3额定短时耐受电流（热稳定电流）：额定短时耐受电流是高压开关电器在规定时间内能够通过而其温升不超过规定条件的最大标称电流，主要反映开关电器承受短路电流热效应的能力。4额定峰值耐受电流：额定峰值耐受电流是指开关电器在规定条件下能够通过，而不发生机械损坏的最大标称电流，主要反映开关电器承受短路电流电动力效应的能力。4、真空断路器概念：利用真空作为触头间的绝缘与灭弧介质的断路器称为真空断路器真空断路器优点：真空断路器要求操动机构提供的能量小，电弧电压低，能量小，开断时触头损耗小，灭弧效果很好，允许频繁操作，触头的行程小，动作速度快。真空断路器触头类型：圆盘形触头（结构简单、易于制造；只能在不大的电流下维持电弧为扩散型，用于开断电流要求不大的真空开关和真空接触器上）、横向磁场触头、纵向磁场触头触头材料特点：耐弧性能好、截断电流小、抗熔焊性能好、含气量低真空断路器屏蔽罩作用：（1）有效地防止金属蒸气喷溅到绝缘外壳的内表面，避免内表面绝缘性能下降。（2）屏蔽罩可使交流电流过零时，灭弧室内剩余的金属蒸气和导电粒子径向快速地扩散到屏蔽罩上冷却、复合和凝结，有利于电流过零后弧隙介质强度的提高。（3）提高触头间绝缘强度。5、波纹管：液压成型波纹管，工作行程为自由长度的20%-30%，寿命为数万次薄片焊接成型波纹管，工作行程为自由长度的60%以上，寿命为几百万次6、变压器损耗Σp变压器效率η7、变压器分类8、三相变压器的磁路结构三相组式变压器三相芯式变压器9、钟时序法三相变压器和三相变压器组可以连接成星形、三角形和曲折形。对应于高压和低压侧分别用Y、D、Z和y、d、z来表示。当有中性点引出时，用YN、ZN和yn、zn表示。一、二次侧感应的相、线电压总是相差30度的倍数。若规定高压侧绕组的某感应线电压相量始终指向钟表的12点，则低压侧绕组所对应的感应线电压相量所指的小时数就称为标号。（钟时序法）10、变压器并联运行条件：（1）各台变压器的一、二次侧的额定电压相同，变压器连接组的标号相同。（2）各台变压器的阻抗电压相对值相等，各变压器的短路阻抗幅角相等。11、我国制定的容量配合标准：按高压、中压、低压顺序有100/100/100、100/50/100、100/100/50（以变压器额定容量百分数表示）三种，二、三次绕组一般不能同时满载运行。12、自耦变压器优缺点：优点：用料省，体积小，效率高，造价低；缺点：自耦变压器变比的减小会使自耦变压器的短路阻抗值减小，短路故障电流增大。13、电流互感器（TA）电流互感器工作原理图使用注意事项（1）电流互感器二次侧绕组绝对不允许开路。（2）电流互感器的二次侧绕组和外壳必须可靠接地，以防止因绝缘击穿而危害人身安全电压互感器(TV)电压互感器按工作原理可分为电磁式电压互感器和电容式电压互感器。电压互感器工作原理图使用注意事项：（1）电压互感器的二次侧绕组绝对不允许短路。（2）电压互感器的二次侧绕组和铁芯必须可靠接地。（3）电压互感器的二次侧负载不易接太多，以免降低负载阻抗，影响测量准确性。14、电力电容器的用途：应用在电力系统中的电容器称为电力电容器，其基本功能是存储电能（电荷），可用来实现对电网的无功补偿（限制功率因数下降）、滤除高次谐波（限制高次谐波电流）等功能，对提高电能质量、提高电网运行的经济性、可...
