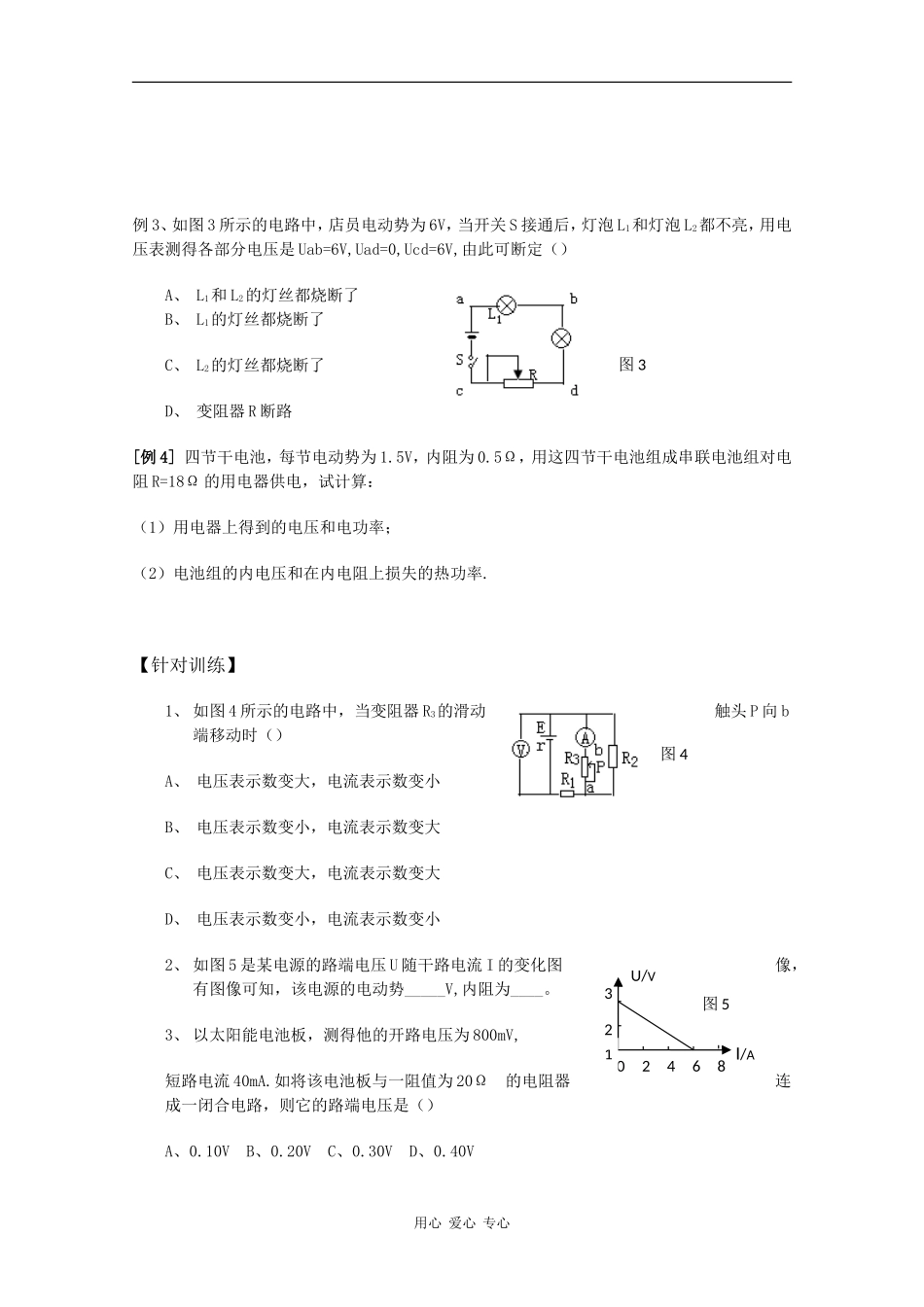

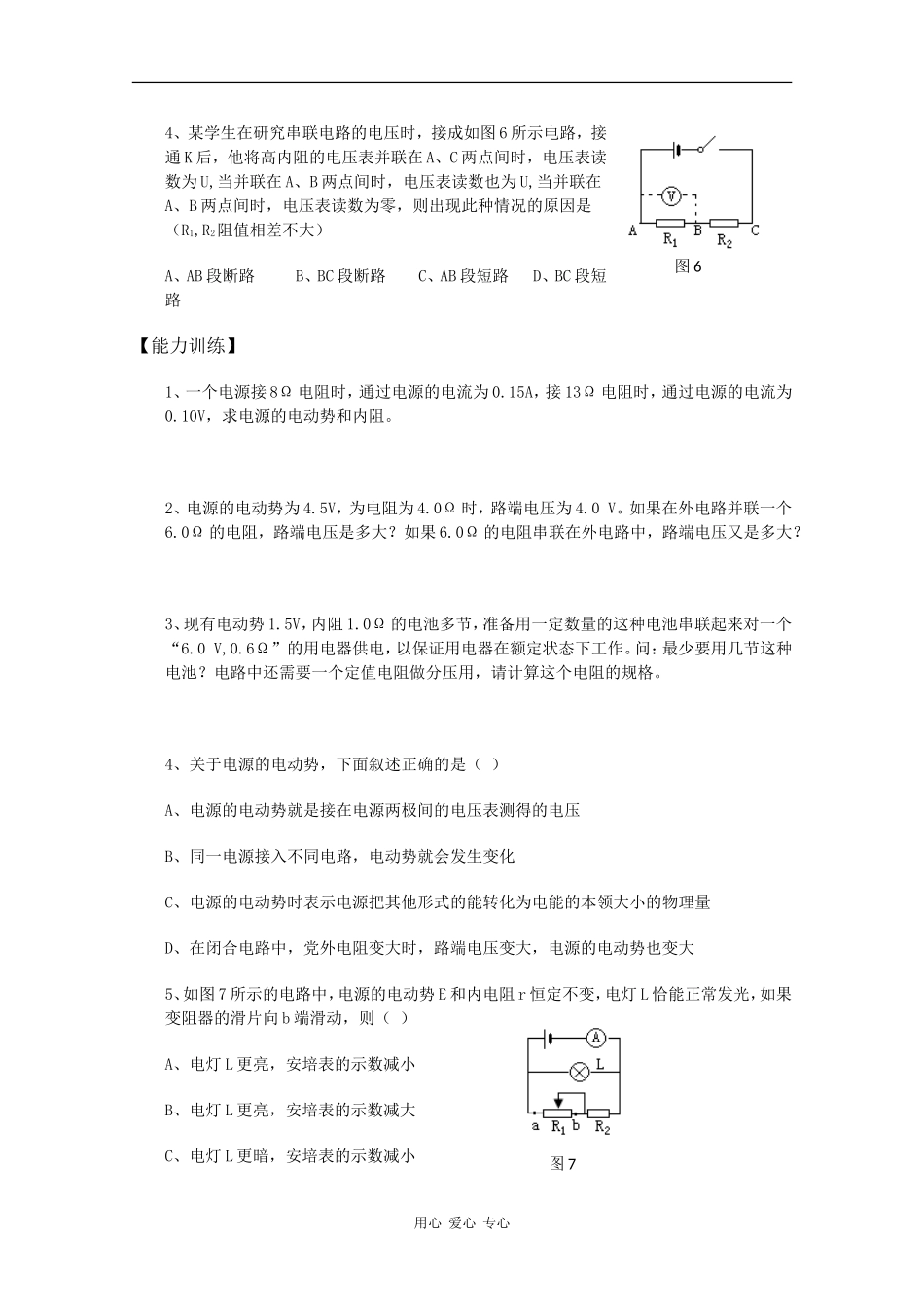

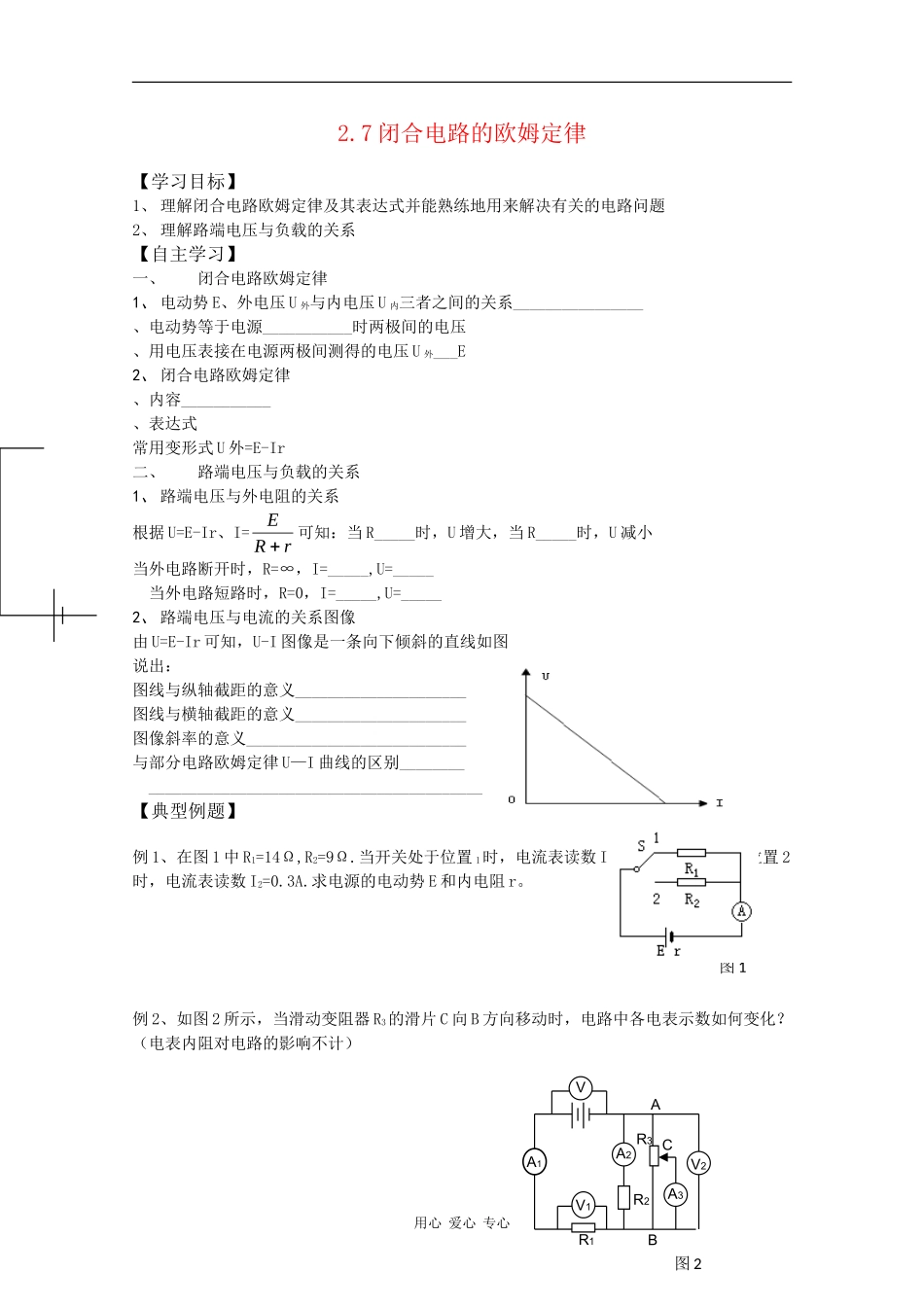

2.7闭合电路的欧姆定律【学习目标】1、理解闭合电路欧姆定律及其表达式并能熟练地用来解决有关的电路问题2、理解路端电压与负载的关系【自主学习】一、闭合电路欧姆定律1、电动势E、外电压U外与内电压U内三者之间的关系________________、电动势等于电源___________时两极间的电压、用电压表接在电源两极间测得的电压U外___E2、闭合电路欧姆定律、内容___________、表达式常用变形式U外=E-Ir二、路端电压与负载的关系1、路端电压与外电阻的关系根据U=E-Ir、I=rRE可知：当R_____时，U增大，当R_____时，U减小当外电路断开时，R=∞，I=_____,U=_____当外电路短路时，R=0，I=_____,U=_____2、路端电压与电流的关系图像由U=E-Ir可知，U-I图像是一条向下倾斜的直线如图说出：图线与纵轴截距的意义_____________________图线与横轴截距的意义_____________________图像斜率的意义___________________________与部分电路欧姆定律U—I曲线的区别_________________________________________________【典型例题】例1、在图1中R1=14Ω,R2=9Ω.当开关处于位置1时，电流表读数I1=0.2A;当开关处于位置2时，电流表读数I2=0.3A.求电源的电动势E和内电阻r。例2、如图2所示，当滑动变阻器R3的滑片C向B方向移动时，电路中各电表示数如何变化？（电表内阻对电路的影响不计）用心爱心专心图1图2A1A2A3V2VABV1R1R2R3C例3、如图3所示的电路中，店员电动势为6V，当开关S接通后，灯泡L1和灯泡L2都不亮，用电压表测得各部分电压是Uab=6V,Uad=0,Ucd=6V,由此可断定（）A、L1和L2的灯丝都烧断了B、L1的灯丝都烧断了C、L2的灯丝都烧断了D、变阻器R断路[例4]四节干电池，每节电动势为1.5V，内阻为0.5Ω，用这四节干电池组成串联电池组对电阻R=18Ω的用电器供电，试计算：（1）用电器上得到的电压和电功率；（2）电池组的内电压和在内电阻上损失的热功率.【针对训练】1、如图4所示的电路中，当变阻器R3的滑动触头P向b端移动时（）A、电压表示数变大，电流表示数变小B、电压表示数变小，电流表示数变大C、电压表示数变大，电流表示数变大D、电压表示数变小，电流表示数变小2、如图5是某电源的路端电压U随干路电流I的变化图像，有图像可知，该电源的电动势_____V,内阻为____。3、以太阳能电池板，测得他的开路电压为800mV,短路电流40mA.如将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是（）A、0.10VB、0.20VC、0.30VD、0.40V用心爱心专心图3图402468123U/VI/A图54、某学生在研究串联电路的电压时，接成如图6所示电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U,当并联在A、B两点间时，电压表读数也为U,当并联在A、B两点间时，电压表读数为零，则出现此种情况的原因是（R1,R2阻值相差不大）A、AB段断路B、BC段断路C、AB段短路D、BC段短路【能力训练】1、一个电源接8Ω电阻时，通过电源的电流为0.15A，接13Ω电阻时，通过电源的电流为0.10V，求电源的电动势和内阻。2、电源的电动势为4.5V，为电阻为4.0Ω时，路端电压为4.0V。如果在外电路并联一个6.0Ω的电阻，路端电压是多大？如果6.0Ω的电阻串联在外电路中，路端电压又是多大？3、现有电动势1.5V，内阻1.0Ω的电池多节，准备用一定数量的这种电池串联起来对一个“6.0V,0.6Ω”的用电器供电，以保证用电器在额定状态下工作。问：最少要用几节这种电池？电路中还需要一个定值电阻做分压用，请计算这个电阻的规格。4、关于电源的电动势，下面叙述正确的是（）A、电源的电动势就是接在电源两极间的电压表测得的电压B、同一电源接入不同电路，电动势就会发生变化C、电源的电动势时表示电源把其他形式的能转化为电能的本领大小的物理量D、在闭合电路中，党外电阻变大时，路端电压变大，电源的电动势也变大5、如图7所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（）A、电灯L更亮，安培表的示数减小B、电灯L更亮，安培表的示数减大C、电灯L更暗，安培表的示数减小用心爱心专心图6图7D、电灯L更暗，安培表的示数减大6、如图8所示为两个不同闭合电路中两个不同电源的图像，则...
