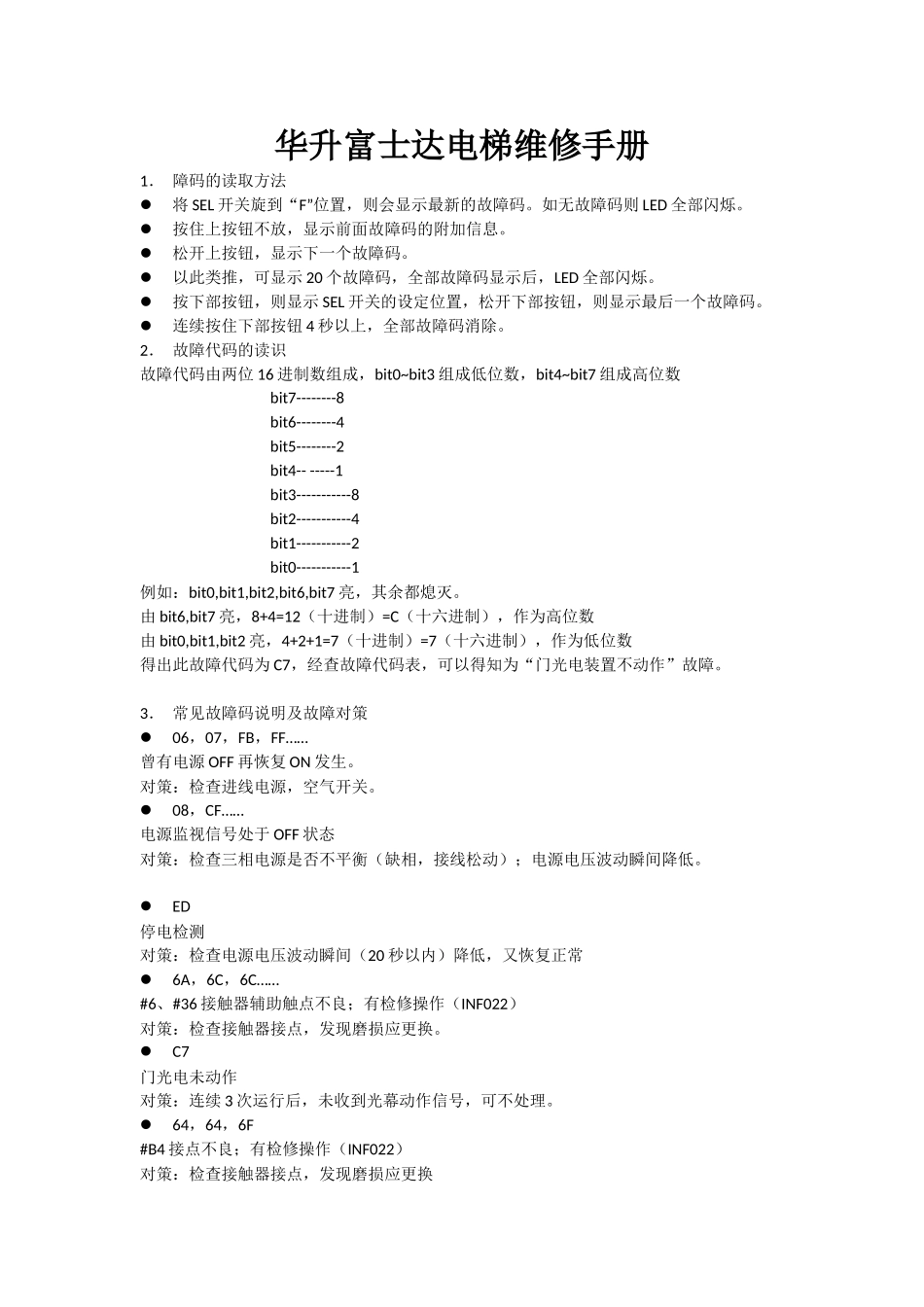

华升富士达电梯维修手册1．障码的读取方法将SEL开关旋到“F”位置，则会显示最新的故障码。如无故障码则LED全部闪烁。按住上按钮不放，显示前面故障码的附加信息。松开上按钮，显示下一个故障码。以此类推，可显示20个故障码，全部故障码显示后，LED全部闪烁。按下部按钮，则显示SEL开关的设定位置，松开下部按钮，则显示最后一个故障码。连续按住下部按钮4秒以上，全部故障码消除。2．故障代码的读识故障代码由两位16进制数组成，bit0~bit3组成低位数，bit4~bit7组成高位数bit7--------8bit6--------4bit5--------2bit4-------1bit3-----------8bit2-----------4bit1-----------2bit0-----------1例如：bit0,bit1,bit2,bit6,bit7亮，其余都熄灭。由bit6,bit7亮，8+4=12（十进制）=C（十六进制），作为高位数由bit0,bit1,bit2亮，4+2+1=7（十进制）=7（十六进制），作为低位数得出此故障代码为C7，经查故障代码表，可以得知为“门光电装置不动作”故障。3．常见故障码说明及故障对策06，07，FB，FF……曾有电源OFF再恢复ON发生。对策：检查进线电源，空气开关。08，CF……电源监视信号处于OFF状态对策：检查三相电源是否不平衡（缺相，接线松动）；电源电压波动瞬间降低。ED停电检测对策：检查电源电压波动瞬间（20秒以内）降低，又恢复正常6A，6C，6C……#6、#36接触器辅助触点不良；有检修操作（INF022）对策：检查接触器接点，发现磨损应更换。C7门光电未动作对策：连续3次运行后，未收到光幕动作信号，可不处理。64，64，6F#B4接点不良；有检修操作（INF022）对策：检查接触器接点，发现磨损应更换73，73，7FDS接点接触不良对策：检查厅门门钩锁、门接点啮合情况；门机构机械运行情况，是否有机械阻力。78，78，7F关门不良对策：检查厅门门钩锁，门接点啮合情况；门机构机械运行情况，是否有机械阻力；检查轿门门锁，门接点闭合情况，门机机械运行情况，是否有机械阻力；检查CTL（开门光电）开关位置70，78，7A，7F开门不良对策：检查厅门门钩锁，门接点啮合状况；门机机械运行情况，是否有机械阻力；检查OTL（开门光电）开关位置50，1C，1C；50，1D，1D上限位动作不良下限位动作不良对策检查上部（下部）限位开关LS101~LS103（LS201~LS203）状况，动作位置和支架是否移位。检查轿厢导靴磨损是否过大，而引起限位撞弓位置偏移52走行中安全回路OFF对策：检查安全回路情况，是否有压降过大的回路53走行中厅门开关OFF对策：检查门刀与门钩锁滚轮的啮合间隙。54走行中轿厢门OFF对策：检查门刀与门钩锁滚轮的啮合间隙E/C故障代码解析可能原因0001输入异常：M-MIC输入信号异常IF61与CP28连线不良；IF61，CP28板不良020304EEPROM不良05EEPROM设置值不当06候梯厅通信异常：层站微机无法在正确时间传送数据连线不良；层站通信板不良、设定不良；CP28板不良07候梯厅通信异常：#1线路层站微机无法在正确时间传送数据#1线路连接不良；#1线路层站通信板不良、设定不良；CP28板不良08电源监控信号始终处于OFF09安全回路输入一直处于ON0A0B0C0D0E0F103IR，LS类等多个动作11减速开关异常：LS101与LS201LS11与LS21同时OFF连线不良减速开关不良IF61板不良12候梯厅有无信号识别的异常132IR工作异常：2IR-1U、3U、3D、1D动作顺序异常连线不良2IR开关不良感应器插入位置不良14CTL/OTL动作异常连线不良OTL、CTL开关不良感应板距离不良OTL、GS、CTL动作顺序异常153IR与LS101/201同位置时不动作3IR、LS101/201开关、连线不良IF61不良163MS组合异常3MS、LS101/201开关、连线不良1718在一次运行中，同一层选层器发生修正3次减速开关、连线不良IF61不良19减速开关同时动作1A相邻两个减速开关不能同时动作1B2IR动作的变化异常1C上部减速开关工作位置异常动作距离超差25mm以上；开关、连线不良1D下部减速开关工作位置异常动作距离超差25mm以上；开关、连线不良1E1F20速度控制异常检出下高速禁止休止高速运行中出现以下代码而异常停止、休止：23、25、2D、30、31、3D、3E21超速：编码器测出实际速度与指定速度超差编码器、连线不良IF61、变频器、设定不良2223变频器BD...
