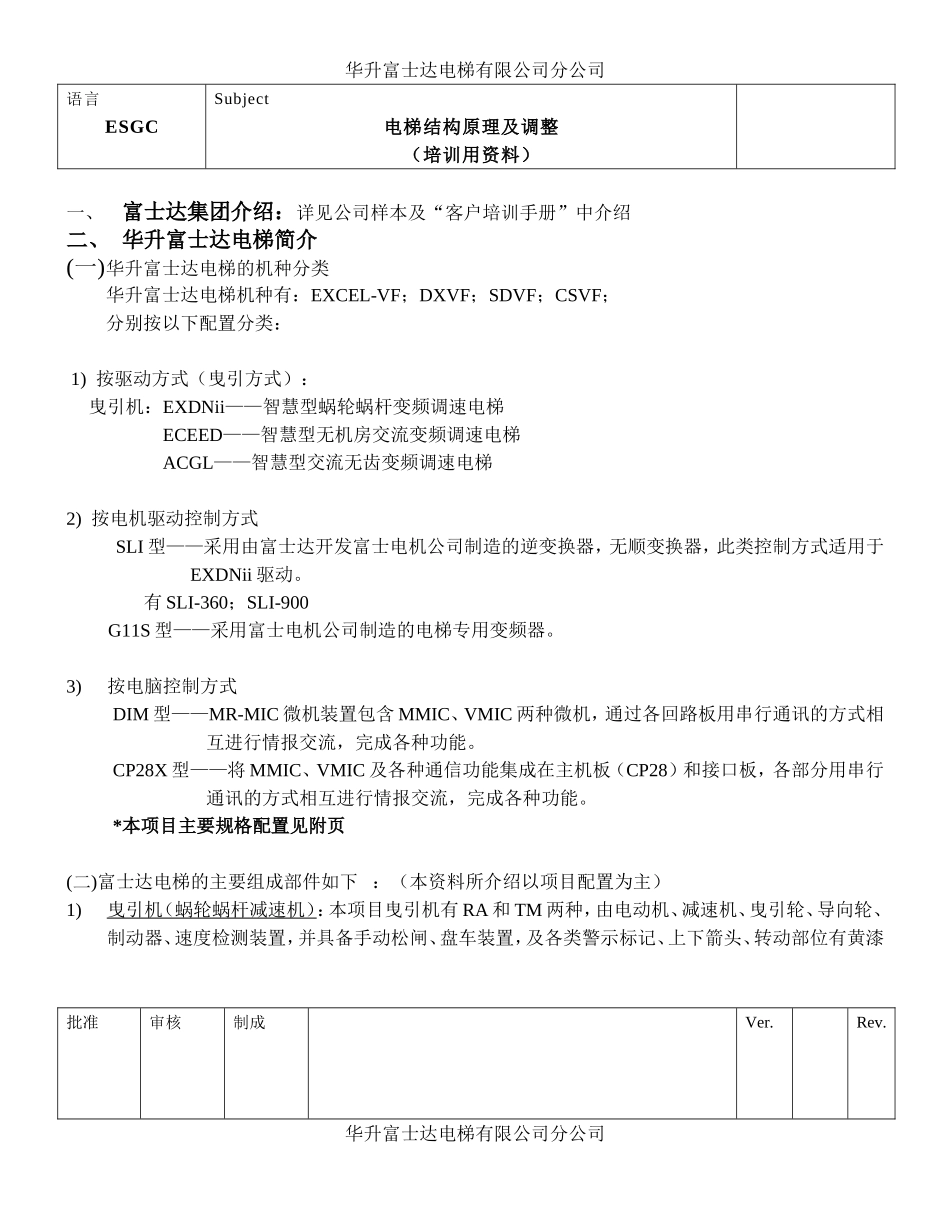

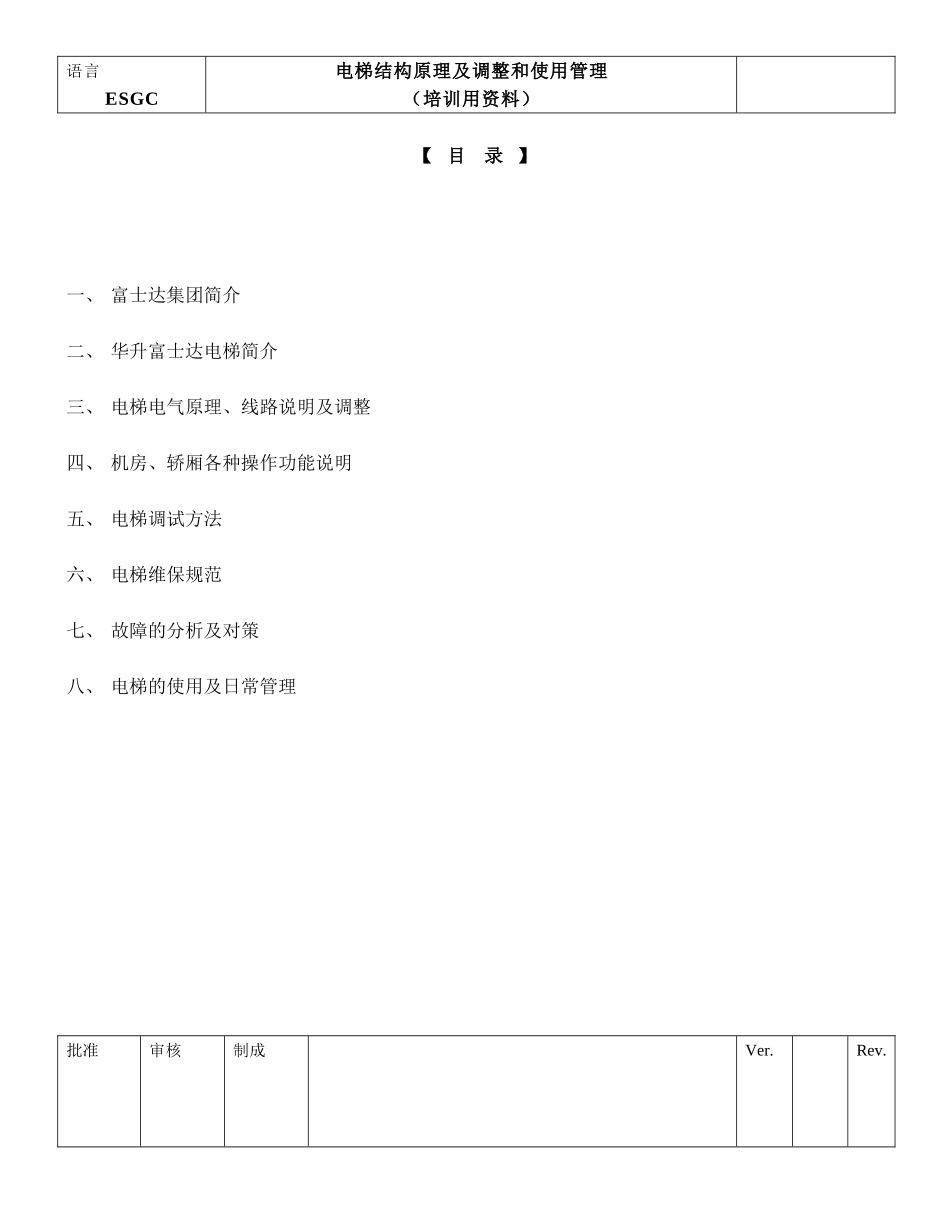

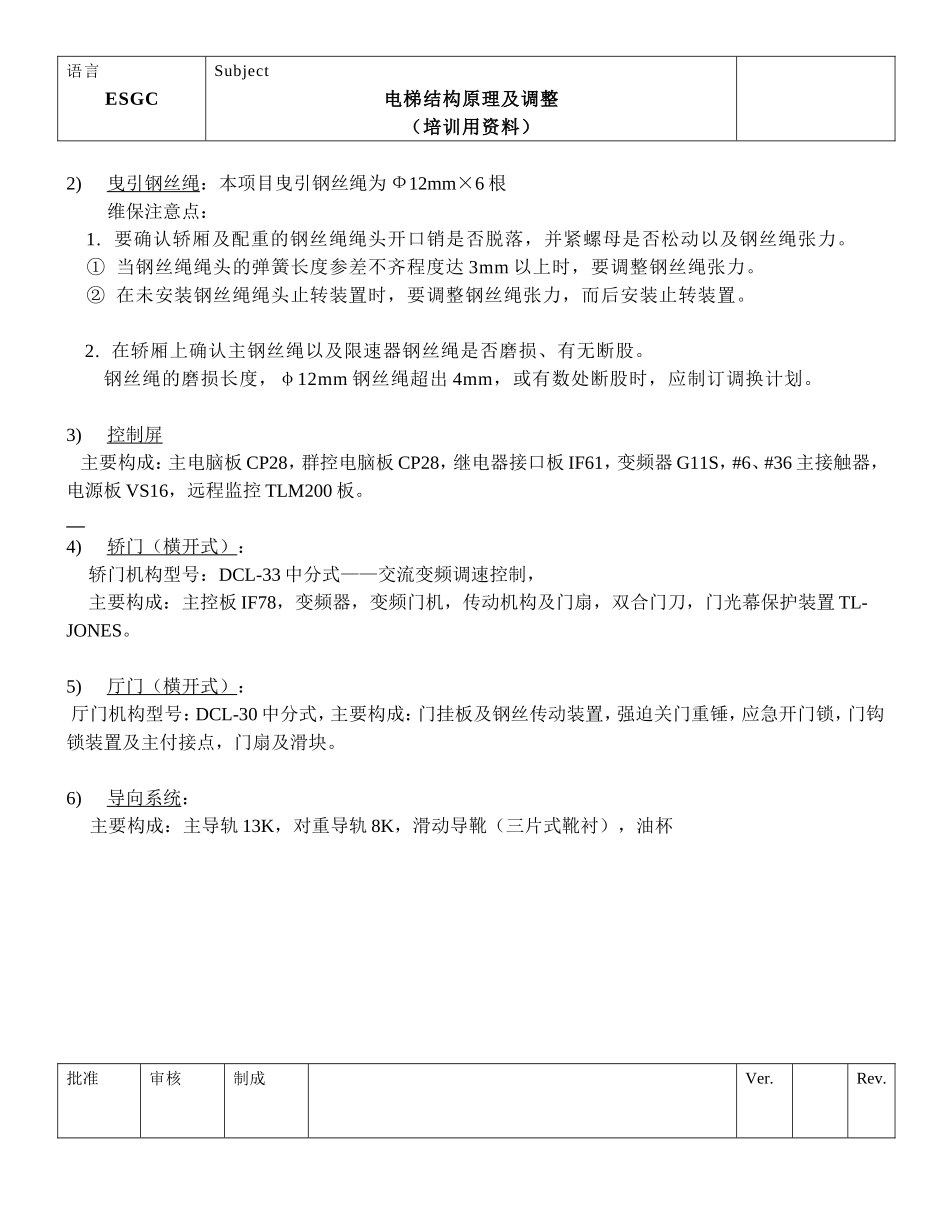

语言ESGC电梯结构原理及调整和使用管理（培训用资料）【目录】一、富士达集团简介二、华升富士达电梯简介三、电梯电气原理、线路说明及调整四、机房、轿厢各种操作功能说明五、电梯调试方法六、电梯维保规范七、故障的分析及对策八、电梯的使用及日常管理批准审核制成Ver.Rev.华升富士达电梯有限公司分公司语言ESGCSubject电梯结构原理及调整（培训用资料）一、富士达集团介绍：详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介(一)华升富士达电梯的机种分类华升富士达电梯机种有：EXCEL-VF；DXVF；SDVF；CSVF；分别按以下配置分类：1)按驱动方式（曳引方式）：曳引机：EXDNii——智慧型蜗轮蜗杆变频调速电梯ECEED——智慧型无机房交流变频调速电梯ACGL——智慧型交流无齿变频调速电梯2)按电机驱动控制方式SLI型——采用由富士达开发富士电机公司制造的逆变换器，无顺变换器，此类控制方式适用于EXDNii驱动。有SLI-360；SLI-900G11S型——采用富士电机公司制造的电梯专用变频器。3)按电脑控制方式DIM型——MR-MIC微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯的方式相互进行情报交流，完成各种功能。CP28X型——将MMIC、VMIC及各种通信功能集成在主机板（CP28）和接口板，各部分用串行通讯的方式相互进行情报交流，完成各种功能。*本项目主要规格配置见附页(二)富士达电梯的主要组成部件如下：（本资料所介绍以项目配置为主）1)曳引机（蜗轮蜗杆减速机）：本项目曳引机有RA和TM两种，由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置，并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆批准审核制成Ver.Rev.华升富士达电梯有限公司分公司语言ESGCSubject电梯结构原理及调整（培训用资料）2)曳引钢丝绳：本项目曳引钢丝绳为Ф12mm×6根维保注意点：1.要确认轿厢及配重的钢丝绳绳头开口销是否脱落，并紧螺母是否松动以及钢丝绳张力。①当钢丝绳绳头的弹簧长度参差不齐程度达3mm以上时，要调整钢丝绳张力。②在未安装钢丝绳绳头止转装置时，要调整钢丝绳张力，而后安装止转装置。2.在轿厢上确认主钢丝绳以及限速器钢丝绳是否磨损、有无断股。钢丝绳的磨损长度，φ12mm钢丝绳超出4mm，或有数处断股时，应制订调换计划。3)控制屏主要构成：主电脑板CP28，群控电脑板CP28，继电器接口板IF61，变频器G11S，#6、#36主接触器，电源板VS16，远程监控TLM200板。4)轿门（横开式）：轿门机构型号：DCL-33中分式——交流变频调速控制，主要构成：主控板IF78，变频器，变频门机，传动机构及门扇，双合门刀，门光幕保护装置TL-JONES。5)厅门（横开式）：厅门机构型号：DCL-30中分式，主要构成：门挂板及钢丝传动装置，强迫关门重锤，应急开门锁，门钩锁装置及主付接点，门扇及滑块。6)导向系统：主要构成：主导轨13K，对重导轨8K，滑动导靴（三片式靴衬），油杯批准审核制成Ver.Rev.华升富士达电梯有限公司分公司语言ESGC电梯结构原理及调整（培训用资料）7)安全装置：①限速器：甩块式，开关动作速度为115%额定速度，钳块动作速度125%额定速度②限速器涨紧装置：断绳开关动作距离应大于100mm，装置最低离地距离：梯速2.0m/s为700~800mm；梯速1.75m/s为500~600mm。③安全钳：渐进式安全钳，安全钳与导轨的间隙为4.0~6.0mm。④缓冲器：油压式缓冲器，应注意防尘防锈、动作状况和缓冲距（150~400mm）⑤终端极限装置：上部强迫减速开关LS101~104；下部强迫减速开关LS201~204，轿厢撞弓8)平衡补偿链：9)井道信息装置：轿顶感应器：3IR-3U，1U，1D，3D，井道平层感应板，3MS接近开关10)称量装置：主要构成：活动轿厢，称量橡胶，差动变压器11)信号显示及召唤系统：轿内操纵箱H18CB，外呼按钮盒H18BY（单梯），H18DG（并联），H18BZ（群控）均为串行通讯方式。12)报警和消防装置：报警按钮、警铃、三方通话（轿内、机房、物业管理中心或远程监控中心），厅外消防开关批准审核制成Ver.Rev.华升富士达电梯有限公司分公司语言ESGC电梯结构原理及调整（培训用资料）三、华升富士达电梯电气原理及维修要点在此按CP28X型G11S，SLI-900驱动装置的原理进行说明...
