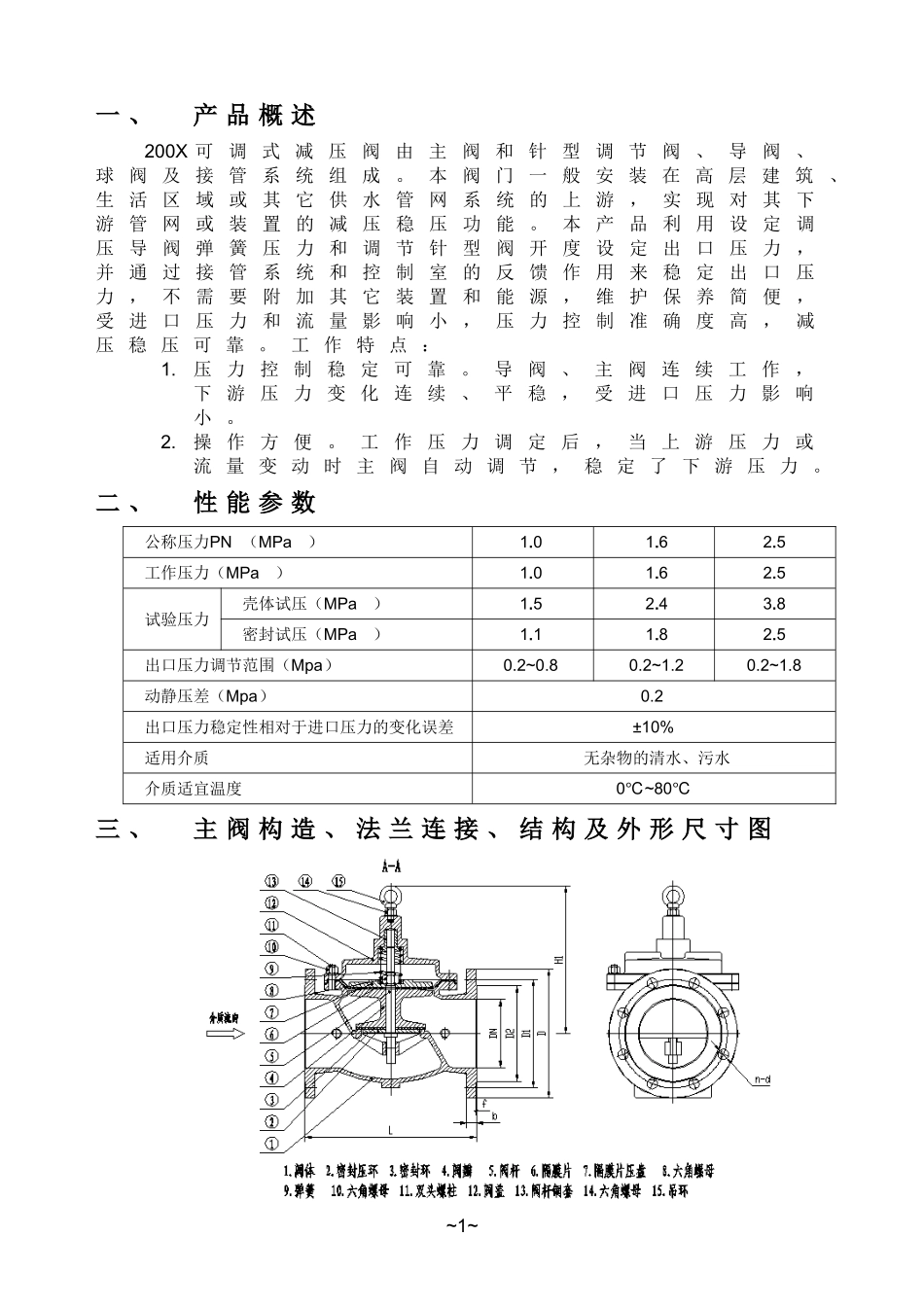

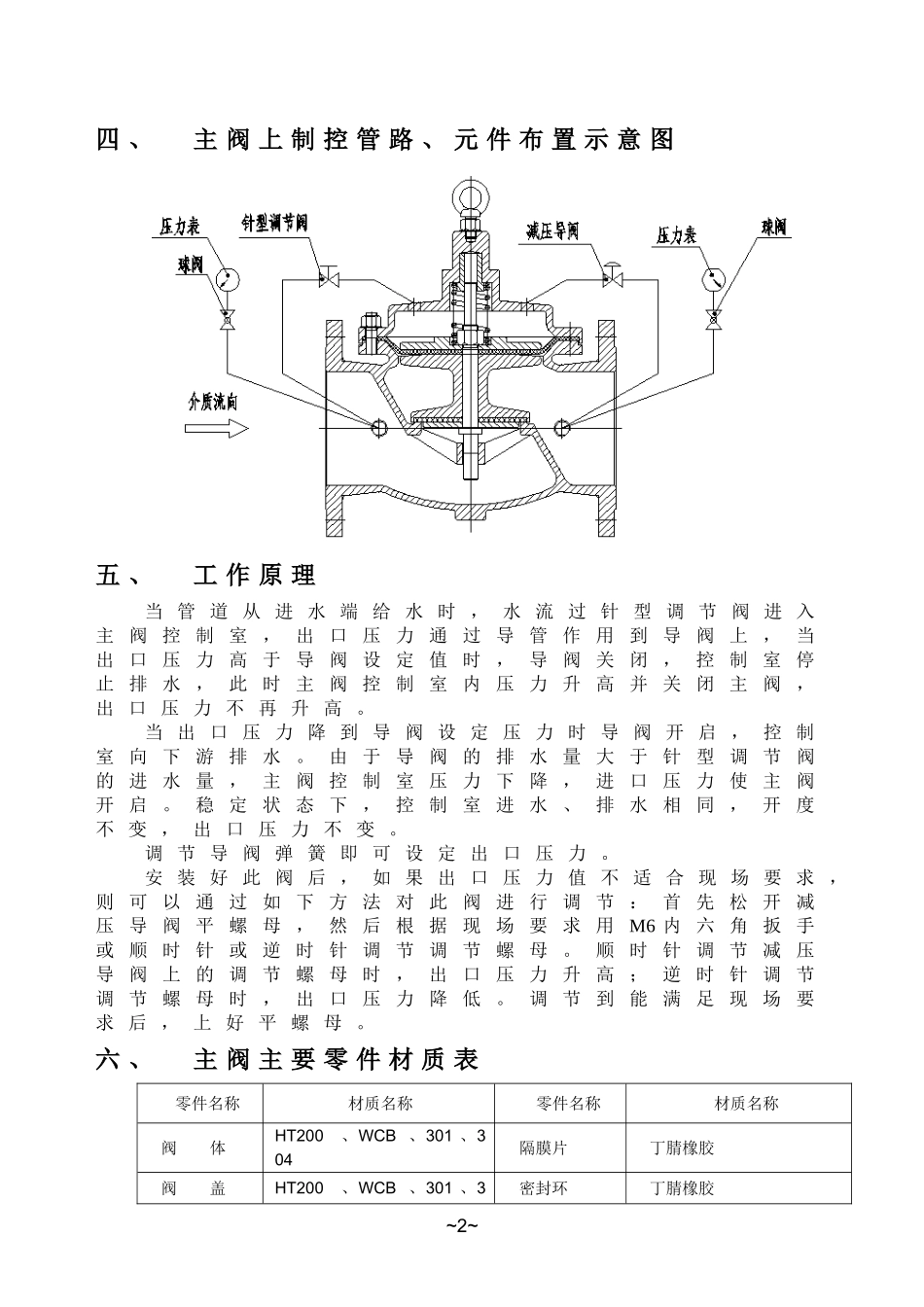

200X—10/16/25（C）（P）可调式减压阀使用说明书上海卡玫龙阀门有限公司一、产品概述200X可调式减压阀由主阀和针型调节阀、导阀、球阀及接管系统组成。本阀门一般安装在高层建筑、生活区域或其它供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。工作特点：1.压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。2.操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。二、性能参数公称压力PN（MPa）1.01.62.5工作压力（MPa）1.01.62.5试验压力壳体试压（MPa）1.52.43.8密封试压（MPa）1.11.82.5出口压力调节范围（Mpa）0.2~0.80.2~1.20.2~1.8动静压差（Mpa）0.2出口压力稳定性相对于进口压力的变化误差±10%适用介质无杂物的清水、污水介质适宜温度0~80℃℃三、主阀构造、法兰连接、结构及外形尺寸图~1~四、主阀上制控管路、元件布置示意图五、工作原理当管道从进水端给水时，水流过针型调节阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针型调节阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。安装好此阀后，如果出口压力值不适合现场要求，则可以通过如下方法对此阀进行调节：首先松开减压导阀平螺母，然后根据现场要求用M6内六角扳手或顺时针或逆时针调节调节螺母。顺时针调节减压导阀上的调节螺母时，出口压力升高；逆时针调节调节螺母时，出口压力降低。调节到能满足现场要求后，上好平螺母。六、主阀主要零件材质表零件名称材质名称零件名称材质名称阀体HT200、WCB、301、304隔膜片丁腈橡胶阀盖HT200、WCB、301、3密封环丁腈橡胶~2~04阀杆1Cr18Ni9Ti、2Cr13弹簧65、50CrV、60Si2Mn七、主阀法兰连接、结构及外形尺寸表型号公称通径DN法兰外径D螺栓孔中心圆直连接凸出部分直法兰厚度b结构长度L孔数—孔径n—dmm英寸1.0MPa200X—10（C）（P）401½14511085182054—Ф18502165125100202054—Ф18652½185145120202254—Ф18803200160135222584—Ф181004220180155222958—Ф181255250210185243308—Ф181506285240210243808—Ф232008340295265264508—Ф23250103953503202854012—Ф23300124454003682860012—Ф23350145004604283063016—Ф23400165655154823270016—Ф231.6MPa200X—16（C）（P）401½14511085182054—Ф18502165125100202054—Ф18652½185145120202254—Ф18803200160135222588—Ф181004220180155242958—Ф181255250210185263308—Ф181506285240210283808—Ф2320083402952653045012—Ф23250104053553203254012—Ф25300124604103753460012—Ф25350145204704353863016—Ф25400165805254854070016—Ф302.5MPa200X—25C401½14511085202054—Ф18502165125100222054—Ф18652½185145120242258—Ф18~3~（P）803200160135262588—Ф181004230190160302958—Ф23续表1型号公称通径DN法兰外径D螺栓孔中心圆直连接凸出部分直法兰厚度b结构长度L孔数—孔径n—dmm英寸2.5MPa200X—25C（P）1255270220188323308—Ф251506300250218323808—Ф2520083603102783645012—Ф25250104253703324054012—Ф30300124854303904260016—Ф30350145504904484463016—Ф34400166105505054870016—Ф34注：法兰连接尺寸按照GB/T9113.1—2000。八、安装示意图、安装及注意事项1、安装示意图2、安装1)、安装形式可参照上面安装示意图，安装适宜方式为卧式安装，安装闸阀和过滤器是为了保护多功能水泵控制阀及方便对其进行维修。2)、安装前为了保养及维修方便请留足够的工作...
