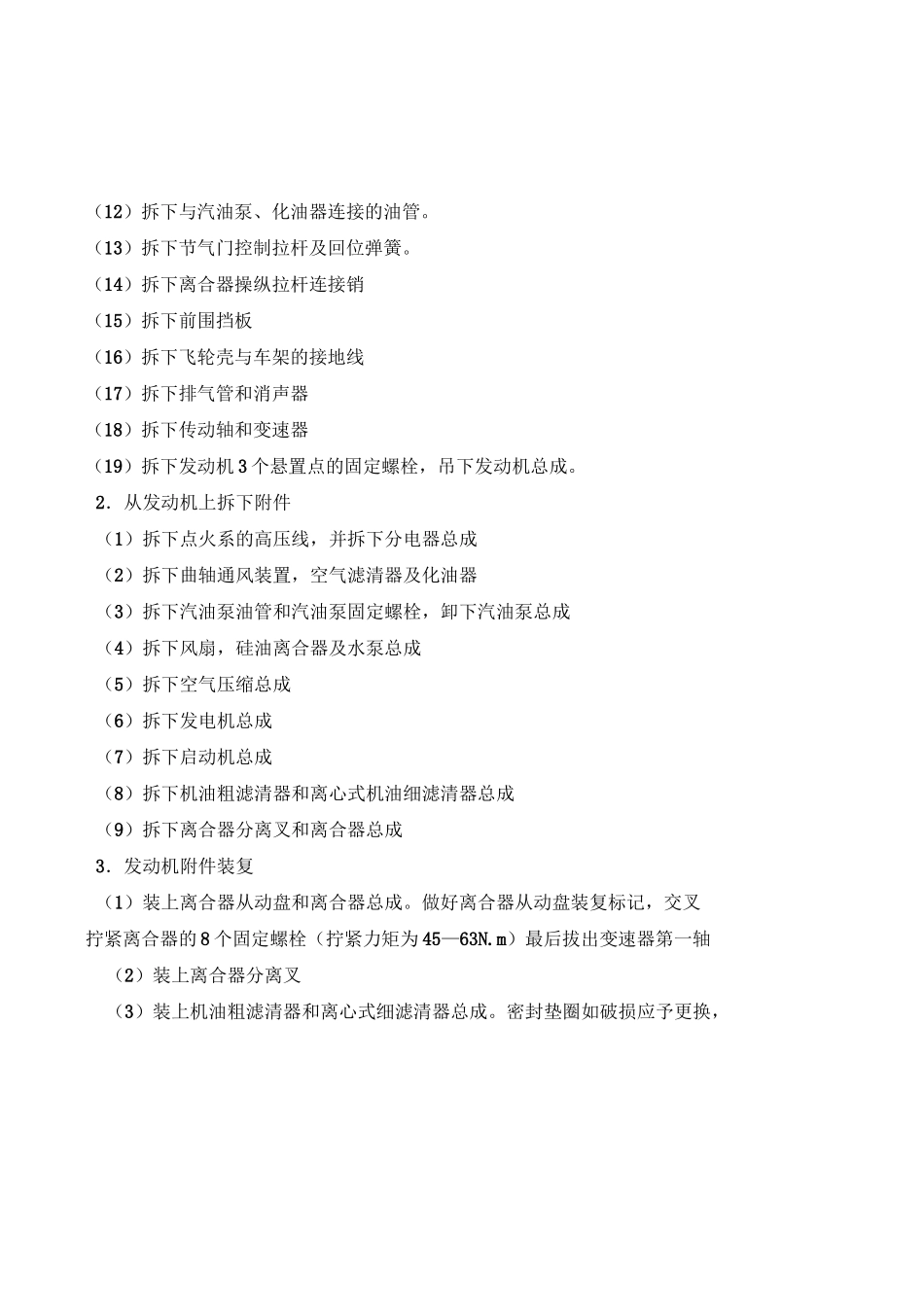

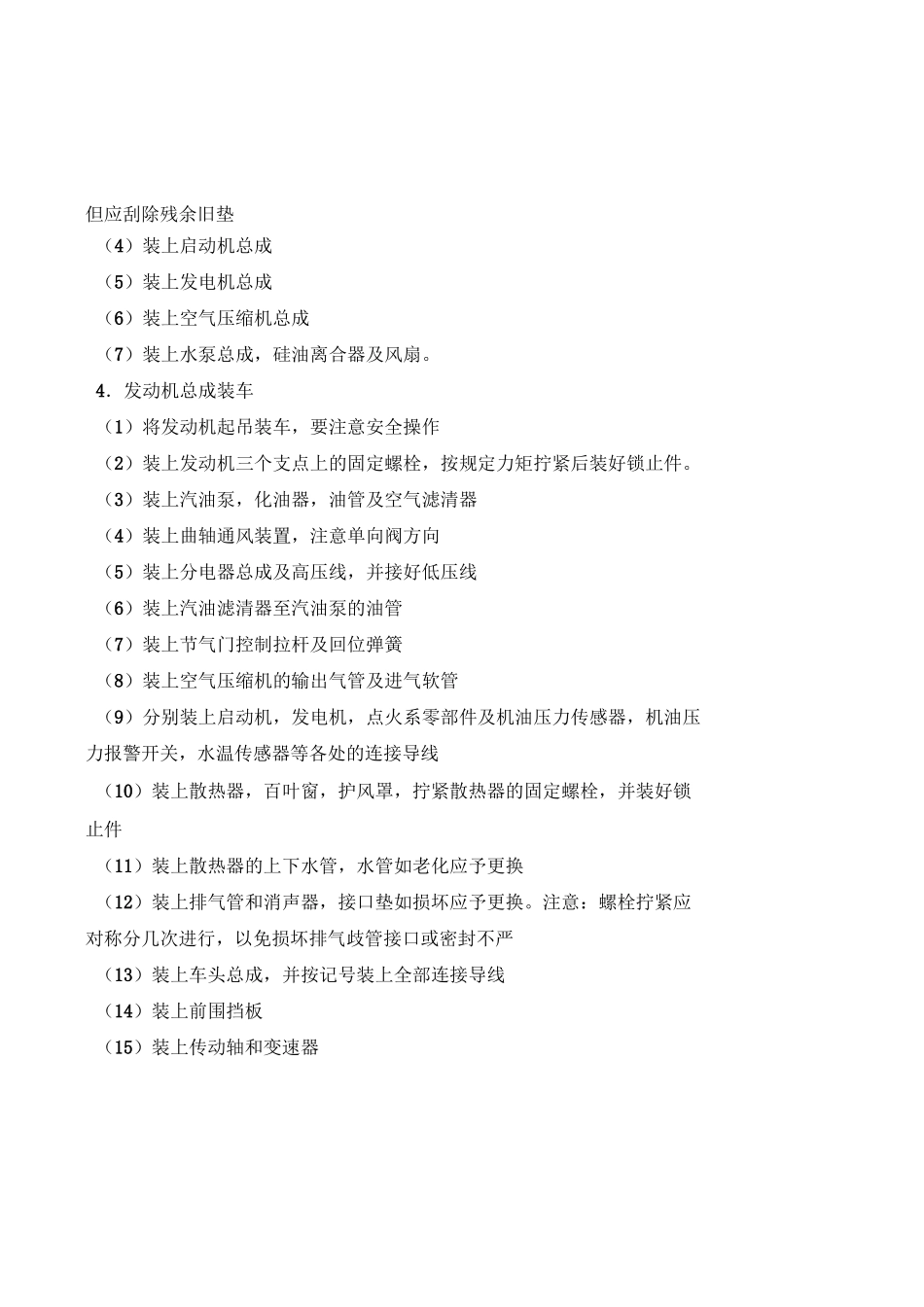

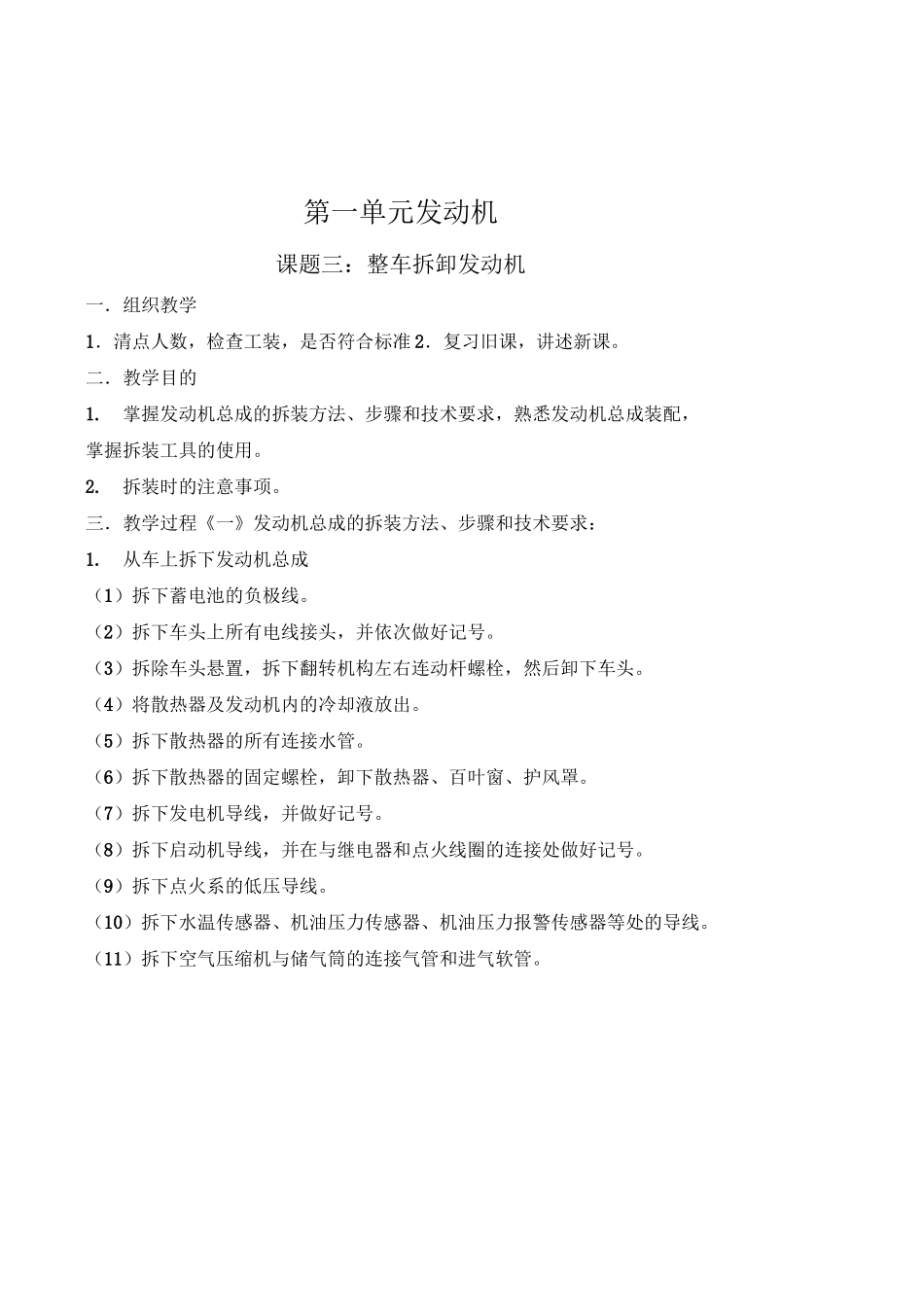

第一单元发动机课题三：整车拆卸发动机一．组织教学1．清点人数，检查工装，是否符合标准2．复习旧课，讲述新课。二．教学目的1.掌握发动机总成的拆装方法、步骤和技术要求，熟悉发动机总成装配，掌握拆装工具的使用。2.拆装时的注意事项。三．教学过程《一》发动机总成的拆装方法、步骤和技术要求：1.从车上拆下发动机总成（1）拆下蓄电池的负极线。（2）拆下车头上所有电线接头，并依次做好记号。（3）拆除车头悬置，拆下翻转机构左右连动杆螺栓，然后卸下车头。（4）将散热器及发动机内的冷却液放出。（5）拆下散热器的所有连接水管。（6）拆下散热器的固定螺栓，卸下散热器、百叶窗、护风罩。（7）拆下发电机导线，并做好记号。（8）拆下启动机导线，并在与继电器和点火线圈的连接处做好记号。（9）拆下点火系的低压导线。（10）拆下水温传感器、机油压力传感器、机油压力报警传感器等处的导线。（11）拆下空气压缩机与储气筒的连接气管和进气软管。（12）拆下与汽油泵、化油器连接的油管。（13）拆下节气门控制拉杆及回位弹簧。（14）拆下离合器操纵拉杆连接销（15）拆下前围挡板（16）拆下飞轮壳与车架的接地线（17）拆下排气管和消声器（18）拆下传动轴和变速器（19）拆下发动机3个悬置点的固定螺栓，吊下发动机总成。2．从发动机上拆下附件（1）拆下点火系的高压线，并拆下分电器总成（2）拆下曲轴通风装置，空气滤清器及化油器（3）拆下汽油泵油管和汽油泵固定螺栓，卸下汽油泵总成（4）拆下风扇，硅油离合器及水泵总成（5）拆下空气压缩总成（6）拆下发电机总成（7）拆下启动机总成（8）拆下机油粗滤清器和离心式机油细滤清器总成（9）拆下离合器分离叉和离合器总成3．发动机附件装复（1）装上离合器从动盘和离合器总成。做好离合器从动盘装复标记，交叉拧紧离合器的8个固定螺栓（拧紧力矩为45—63N.m）最后拔出变速器第一轴（2）装上离合器分离叉（3）装上机油粗滤清器和离心式细滤清器总成。密封垫圈如破损应予更换，但应刮除残余旧垫（4）装上启动机总成（5）装上发电机总成（6）装上空气压缩机总成（7）装上水泵总成，硅油离合器及风扇。4．发动机总成装车（1）将发动机起吊装车，要注意安全操作（2）装上发动机三个支点上的固定螺栓，按规定力矩拧紧后装好锁止件。（3）装上汽油泵，化油器，油管及空气滤清器（4）装上曲轴通风装置，注意单向阀方向（5）装上分电器总成及高压线，并接好低压线（6）装上汽油滤清器至汽油泵的油管（7）装上节气门控制拉杆及回位弹簧（8）装上空气压缩机的输出气管及进气软管（9）分别装上启动机，发电机，点火系零部件及机油压力传感器，机油压力报警开关，水温传感器等各处的连接导线（10）装上散热器，百叶窗，护风罩，拧紧散热器的固定螺栓，并装好锁止件（11）装上散热器的上下水管，水管如老化应予更换（12）装上排气管和消声器，接口垫如损坏应予更换。注意：螺栓拧紧应对称分几次进行，以免损坏排气歧管接口或密封不严（13）装上车头总成，并按记号装上全部连接导线（14）装上前围挡板（15）装上传动轴和变速器16）装上飞轮壳与车架之间的接地线17）装上蓄电池负极线5．发电机传动带张紧度（1）调整方法：松开撑杆和发电机支架的固定螺栓，用撬棒将发电机外移，传动带被张紧；反之，传动带则变松。调整后应将撑杆和发电机支架上的螺栓拧紧。（2）技术要求当压力为30—50N时，传动带的挠度应为10—15mm，否则应予更换。6．空气压缩机传动带张紧度松开空气压缩机与支架上的紧固螺栓，用撬棒使空气压缩机外移，则传动带被张紧；反之，传动带变松。调整后应将支架紧固螺栓紧固。《二》．拆装安全注意事项1.拆装汽车各部件时，应先用长铁凳分别支承好车架的前后端。如不拆卸轮胎，应先用三角木塞住四个车轮，以免拆装时车辆移动。2.使用千斤顶时，底部应放一块厚木板，顶升时人应在汽车外侧。严禁用砖块，水泥块等易碎品支垫千斤顶或车辆；严禁在千斤顶顶起而无支撑的车桥，车架下拆装。放下千斤顶时，人应在车外，并慢慢松开千斤顶的液压开关，使车辆慢慢下降。3.拆装离合器时禁止摇转发动机或使用启动机4.各大总成的拆装必须使用...
