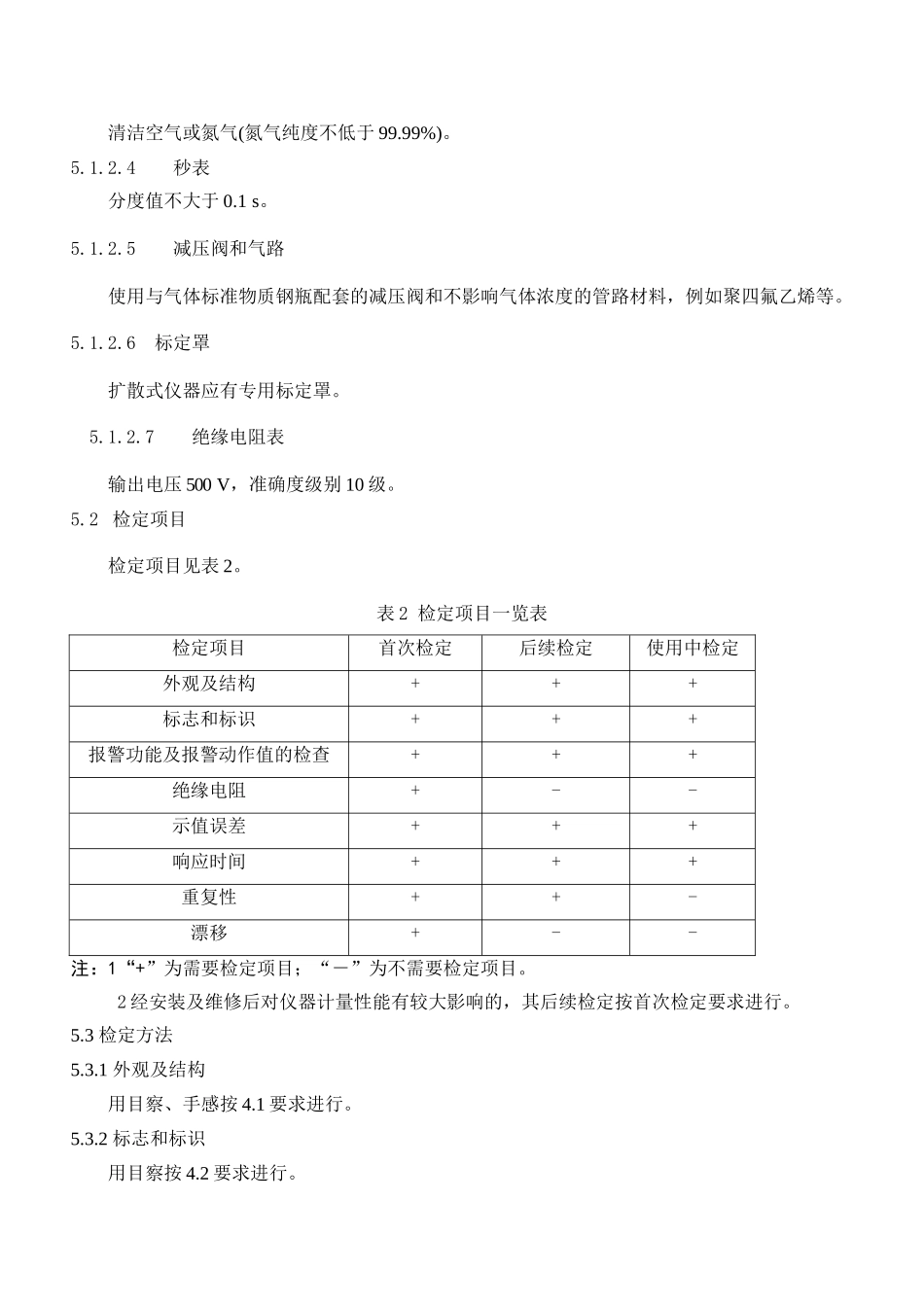

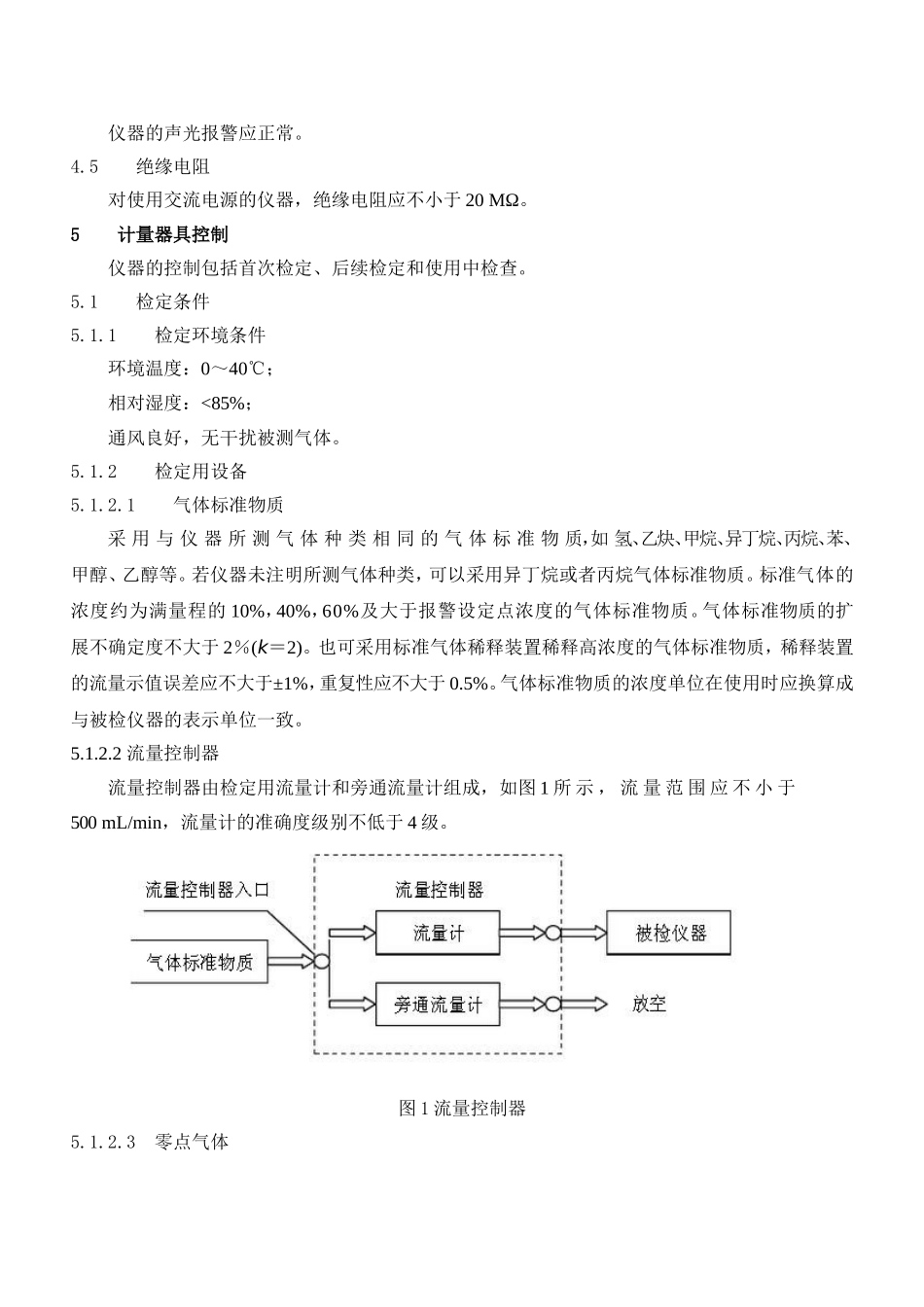

可燃气体检测报警器校验规程1范围本规程适用于非矿业作业环境中使用的可燃气体检测报警器（包括可燃气体检测仪，以下简称“仪器”）的首次校验、后续校验和使用中检查。2概述仪器的检测原理主要有催化燃烧型、红外线吸收型、热导型等。采样方式有扩散式和吸入式。仪器主要由检测元件、放大电路、报警系统、显示器等组成，用于监测环境中可燃气体的浓度。3计量性能要求计量性能要求见表1。表1计量性能要求项目要求示值误差±5%FS重复性≤2%响应时间扩散式≤60S吸入式≤30S漂移零点漂移±3%FS量程漂移±2%FS注：“FS”表示仪器的满量程，下同4通用技术要求4.1外观及结构4.1.1仪器不应有影响其正常工作的外观损伤。新制造的仪器的表面应光洁平整，漆色镀层均匀，无剥落锈蚀现象。4.1.2仪器连接可靠，各旋钮或按键应能正常操作和控制。4.2标志和标识仪器名称、型号、制造厂名称、出厂时间、编号、防爆标志及编号和国产仪器的制造计量器具许可证标志及编号等应齐全、清楚。4.3通电检查仪器通电后，仪器应能正常工作，显示部分应清晰、完整。4.4报警功能及报警动作值检查仪器的声光报警应正常。4.5绝缘电阻对使用交流电源的仪器，绝缘电阻应不小于20MΩ。5计量器具控制仪器的控制包括首次检定、后续检定和使用中检查。5.1检定条件5.1.1检定环境条件环境温度：0～40℃；相对湿度：<85%；通风良好，无干扰被测气体。5.1.2检定用设备5.1.2.1气体标准物质采用与仪器所测气体种类相同的气体标准物质，如氢、乙炔、甲烷、异丁烷、丙烷、苯、甲醇、乙醇等。若仪器未注明所测气体种类，可以采用异丁烷或者丙烷气体标准物质。标准气体的浓度约为满量程的10%，40%，60%及大于报警设定点浓度的气体标准物质。气体标准物质的扩展不确定度不大于2％(k＝2)。也可采用标准气体稀释装置稀释高浓度的气体标准物质，稀释装置的流量示值误差应不大于±1%，重复性应不大于0.5%。气体标准物质的浓度单位在使用时应换算成与被检仪器的表示单位一致。5.1.2.2流量控制器流量控制器由检定用流量计和旁通流量计组成，如图1所示，流量范围应不小于500mL/min，流量计的准确度级别不低于4级。图1流量控制器5.1.2.3零点气体清洁空气或氮气(氮气纯度不低于99.99%)。5.1.2.4秒表分度值不大于0.1s。5.1.2.5减压阀和气路使用与气体标准物质钢瓶配套的减压阀和不影响气体浓度的管路材料，例如聚四氟乙烯等。5.1.2.6标定罩扩散式仪器应有专用标定罩。5.1.2.7绝缘电阻表输出电压500V，准确度级别10级。5.2检定项目检定项目见表2。表2检定项目一览表检定项目首次检定后续检定使用中检定外观及结构+++标志和标识+++报警功能及报警动作值的检查+++绝缘电阻+--示值误差+++响应时间+++重复性++-漂移+--注：1“+”为需要检定项目；“－”为不需要检定项目。2经安装及维修后对仪器计量性能有较大影响的，其后续检定按首次检定要求进行。5.3检定方法5.3.1外观及结构用目察、手感按4.1要求进行。5.3.2标志和标识用目察按4.2要求进行。5.3.3通电检查用目察、手感按4.3要求进行。5.3.4报警功能及报警动作值的检查通入大于报警设定点浓度的气体标准物质，使仪器出现报警动作，观察仪器声光报警是否正常，并记录仪器报警时的示值。重复测量3次，3次的算术平均值为仪器的报警动作值。5.3.5绝缘电阻仪器不连接供电电源，但接通仪器电源开关。将绝缘电阻表的一个接线端接到电源插头的相、中联线上，另一接线端接到仪器的接地端上，施加500V直流电压持续5s，用绝缘电阻表测量仪器的绝缘电阻值。5.3.6示值误差仪器通电预热稳定后，按照图1所示连接气路。根据被检仪器的采样方式使用流量控制器，控制被检仪器所需要的流量。检定扩散式仪器时，流量的大小依据使用说明书要求的流量。检定吸入式仪器时，一定要保证流量控制器的旁通流量计有气体放出。按照上述通气方法，分别通入零点气体和浓度约为满量程60%的气体标准物质，调整仪器的零点和示值。然后分别通入浓度约为满量程10%，40%，60%的气体标准物质，记录仪器稳定示值。每点重复测量3次。按式(1)计算每点ΔC，取绝对值最大的ΔC为值误差。对多量程的仪器，根据仪器量程选用相应的气体标准物质...
