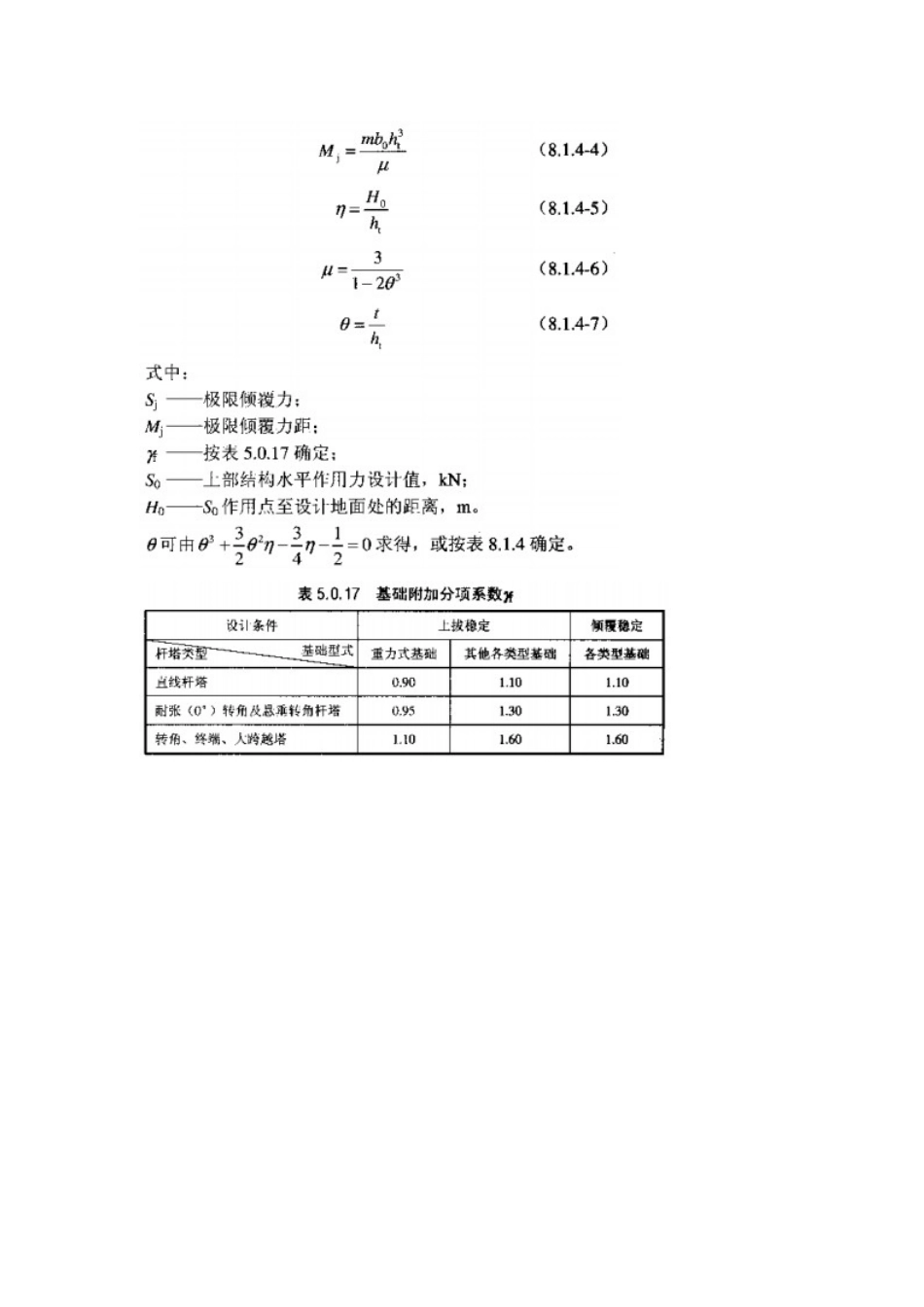

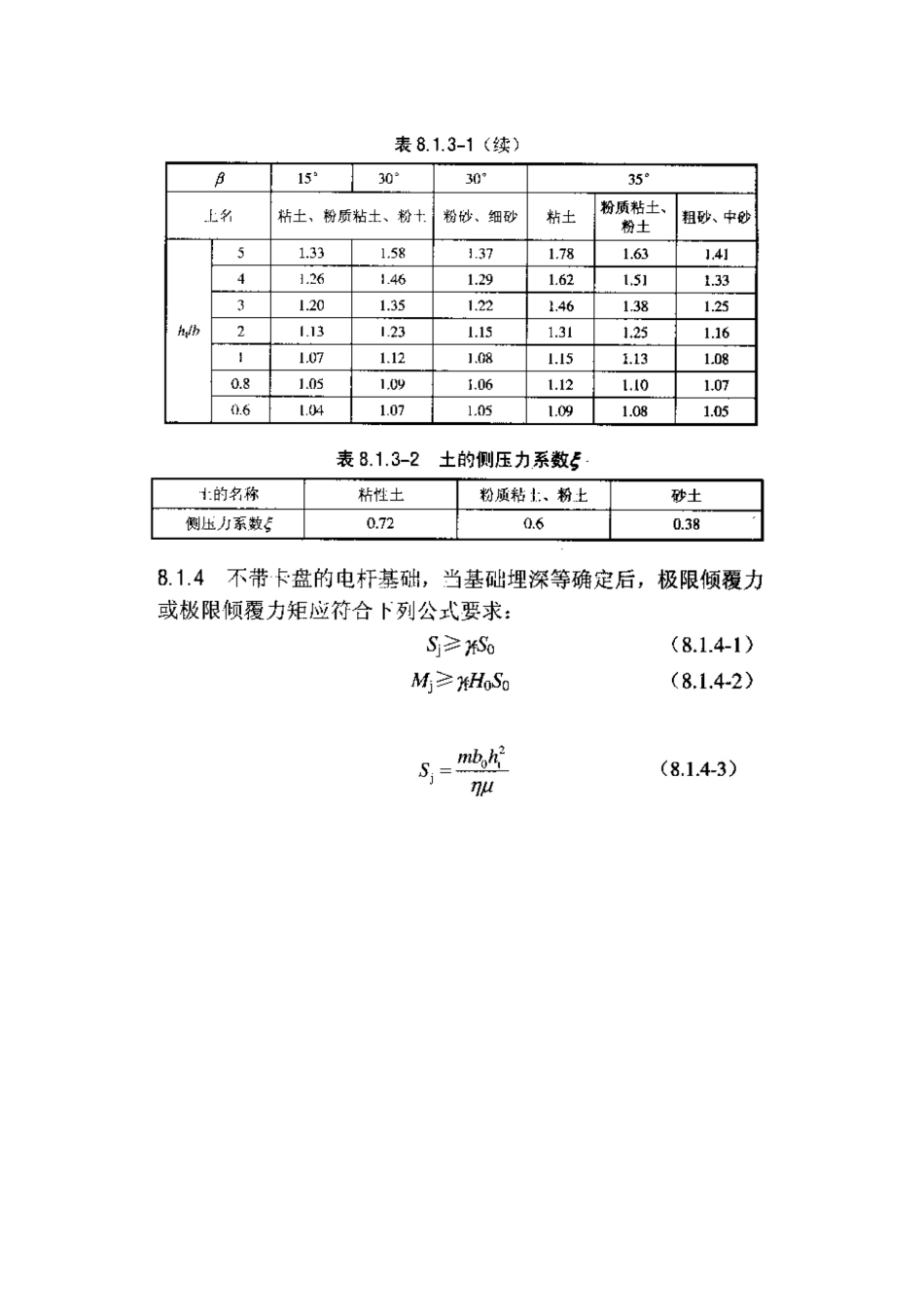

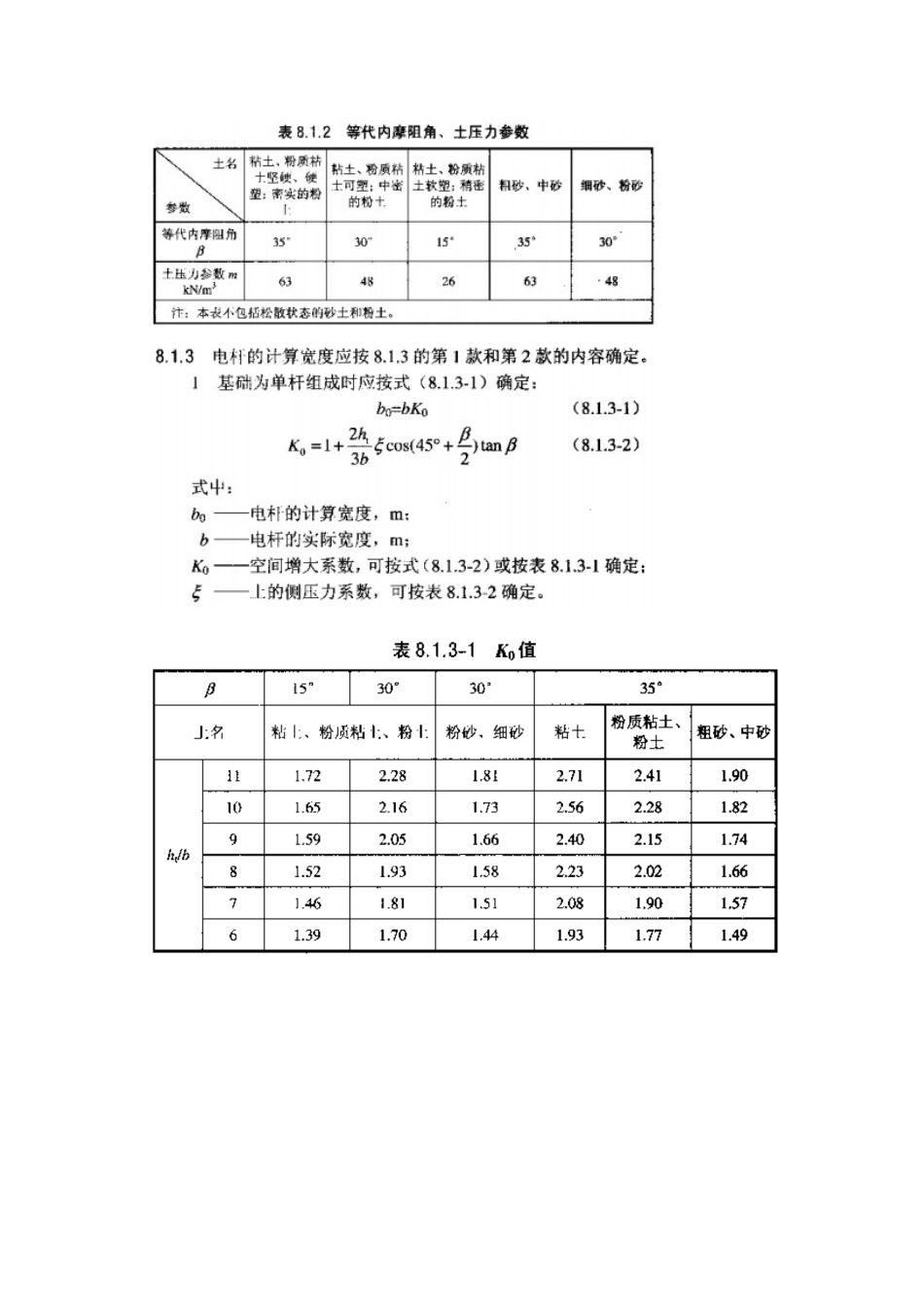

1.1，根据以上，粘土、粉质土可塑的参数如下土侧压力系数m=48，等代内摩阻角β=30°。230mm×12m×100kN.m杆，ht=3M,b=10.5/75+0.23=0.37M。查表8.1.3-2得，土的侧压力系数ξ为0.72。由公式8.1.3-2，K0=1+2*ht/3/b*ξ*cos（45+β/2）*tanβ=1+2*3/3/0.37*0.72*cos（45+30/2）*tan30=2.1。由公式8.1.3-1，b0=b*K0=0.37*2.1=0.78M，H0=12-3-0.5=8.5M。由公式8.1.4-5，η=H0/ht=8.5/3=2.8。查表8.1.4得θ=0.726。μ=12.9。由公式8.1.4-4，Mj=m*b0*ht^3/μ=48*0.78*3^3/12.9=78.3KN.M。γf*H0*S0=1.6*100=160KN.M。Mj=72.3<γf*H0*S0=160。不满足8.1.4-2，需要在基础埋深处加上下卡盘。γf*S0=160/8.5=18.8KN。Sj=78.3/8.5=9.2KN。y2=3M由公式8.1.7-1，Pk=（γf*S0-Sj）*（H0+y2）/y2-y1=（18.8-9.2）*（8.5+3）/2=55.2KN。由公式8.1.7-2，Qk=（γf*S0-Sj）*（H0+y1）/y2-y1=（18.8-9.2）*（8.5+1）/2=45.6KN。已知卡盘参数d1=0.7M,d2=0.3M,d3=0.5M,d4=0.2M。由公式8.1.7-3,L2=Qk/（y2(m*d3+2*γ0*d4*tanβ)）=45.6/（3*(48*0.5+2*48*0.2*tan30)）=0.433L下=L2+b=0.433+0.390=0.823M。埋深1/3处电杆直径b=10/75+0.23=0.363M。y1=1M。由公式8.1.6-2，L1=Pk/（y1(m*d1+2*γ*d2*tanβ)）=55.2/（1*(48*0.7+2*48*0.3*tan30)）=1.1由公式8.1.6-3，L上=L1+b=1.1+0.363=1.5M1.2，根据以上，粘土、粉质土硬塑的参数如下土侧压力系数m=63，等代内摩阻角β=35°。230mm×12m×100kN.m杆，ht=2.7M,b=10.63/75+0.23=0.372M。查表8.1.3-2得，土的侧压力系数ξ为0.72。由公式8.1.3-2，K0=1+2*ht/3/b*ξ*cos（45+β/2）*tanβ=1+2*2.7/3/0.372*0.72*cos（45+35/2）*tan35=2.126。由公式8.1.3-1，b0=b*K0=0.372*2.126=0.79M，H0=12-2.7-0.5=8.8M。由公式8.1.4-5，η=H0/ht=8.8/2.7=3.26。查表8.1.4得θ=0.724。μ=12.6。由公式8.1.4-4，Mj=m*b0*ht^3/μ=63*0.79*2.7^3/12.6=77.75KN.M。γf*H0*S0=1.6*100=160KN.M。Mj=77.75<γf*H0*S0=160。不满足8.1.4-2，需要改为混凝土基础。基础实际宽度b=1M。Ht/b=2.2/1=2.2。查表K0=1.34M,b0=b1=1*1.34=1.34M。e<=1/3b1=0.45E=1/2*m*b0*ht*ht=1/2*63*1.34*2.2^2=204fβ=tanβ=tan35=0.7，水泥杆自重F=1120*9.8=10.976KN。基础自重G0=（2.2*1*1-2.2*0.4*0.4）*2500*9.8=45.28KNy=(F+G0-γf*S0*fβ)/(1+fβ^2)=(10.976+45.28-17.2*0.7)/(1+0.7^2)=29.7。γf*S0*(H0+ht)<=1/3*E*ht+1/2*E*fβ*b1+y*e17.2*(9.3+2.2)<=1/3*204*2.2+1/2*204*0.7*1.34+29.7*0.45197.8<=258.6。2.1，根据以上，粘土、粉质土可塑的参数如下土侧压力系数m=48，等代内摩阻角β=30°。270mm×12m×130kN.m杆，ht=3.3M,b=10.35/75+0.27=0.408M。查表8.1.3-2得，土的侧压力系数ξ为0.72。由公式8.1.3-2，K0=1+2*ht/3/b*ξ*cos（45+β/2）*tanβ=1+2*3.3/3/0.408*0.72*cos（45+30/2）*tan30=2.12。由公式8.1.3-1，b0=b*K0=0.408*2.12=0.865M，H0=12-3.3-1=7.7M。由公式8.1.4-5，η=H0/ht=7.7/3.3=2.3。查表8.1.4得θ=0.73。μ=13.65。由公式8.1.4-4，Mj=m*b0*ht^3/μ=48*0.865*3.3^3/13.65=109.3KN.M。γf*H0*S0=1.6*130=208KN.M。Mj=109.3<γf*H0*S0=208。不满足8.1.4-2，需要在基础埋深处加上下卡盘。γf*S0=208/7.7=27KN。Sj=109.3/7.7=14.2KN。y2=3.3M由公式8.1.7-1，Pk=（γf*S0-Sj）*（H0+y2）/y2-y1=（27-14.2）*（7.7+3.3）/2.2=64KN。由公式8.1.7-2，Qk=（γf*S0-Sj）*（H0+y1）/y2-y1=（27-14.2）*（7.7+1.1）/2.2=51.2KN。已知卡盘参数d1=0.7M,d2=0.3M,d3=0.5M,d4=0.2M。由公式8.1.7-3,L2=Qk/（y2(m*d3+2*γ0*d4*tanβ)）=51.2/（3.3*(48*0.5+2*48*0.2*tan30)）=0.44L下=L2+b=0.44+0.43=0.87M。埋深1/3处电杆直径b=9.8/75+0.27=0.4M。y1=1.1M。由公式8.1.6-2，L1=Pk/（y1(m*d1+2*γ*d2*tanβ)）=64/（1.1*(48*0.7+2*48*0.3*tan30)）=1.16由公式8.1.6-3，L上=L1+b=1.16+0.49=1.65M2.2，根据以上，粘土、粉质土硬塑的参数如下土侧压力系数m=63，等代内摩阻角β=35°。270mm×12m×130kN.m杆，ht=3M,b=10.5/75+0.27=0.41M。查表8.1.3-2得，土的侧压力系数ξ为0.72。由公式8.1.3-2，K0=1+2...
