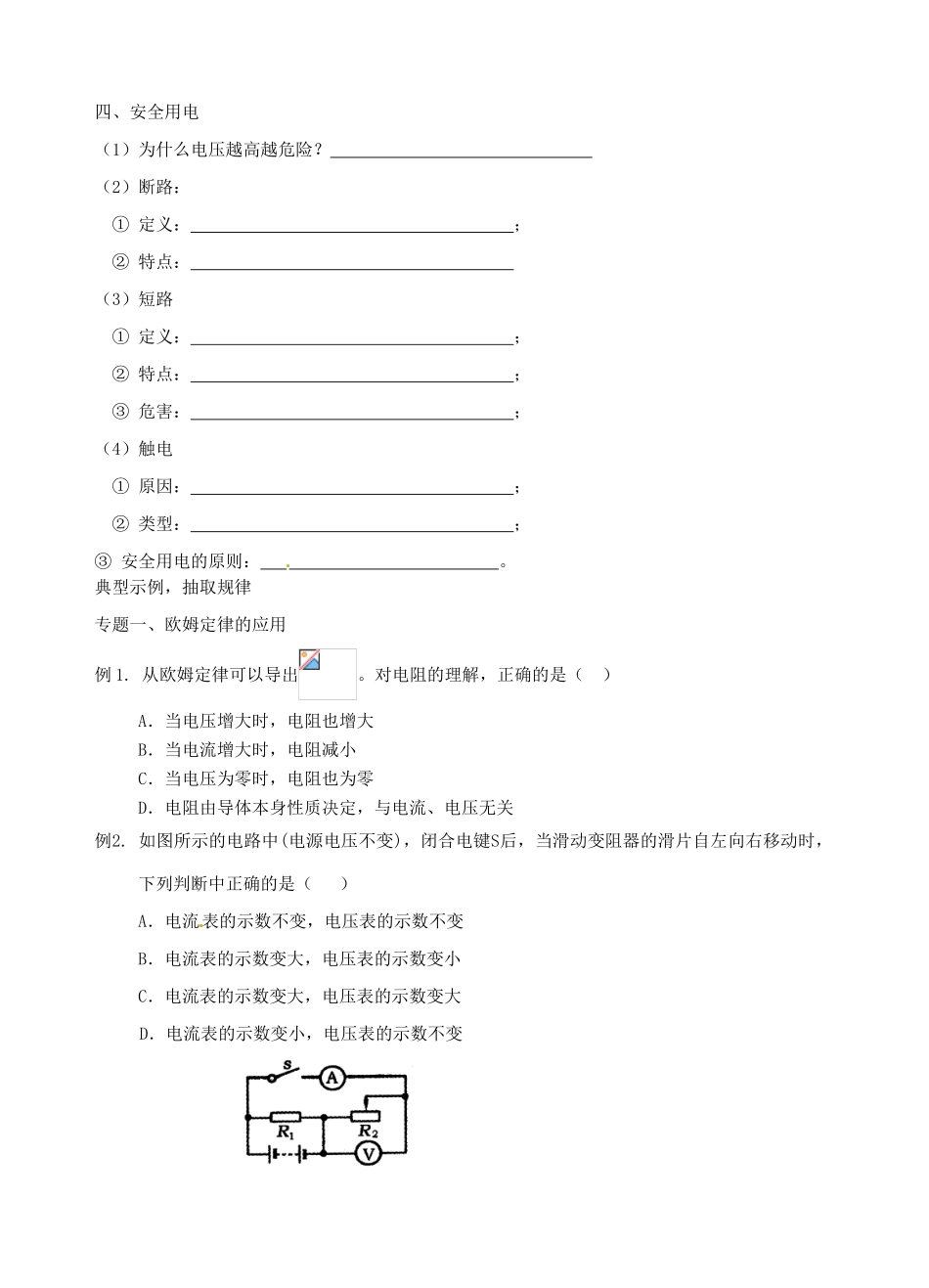

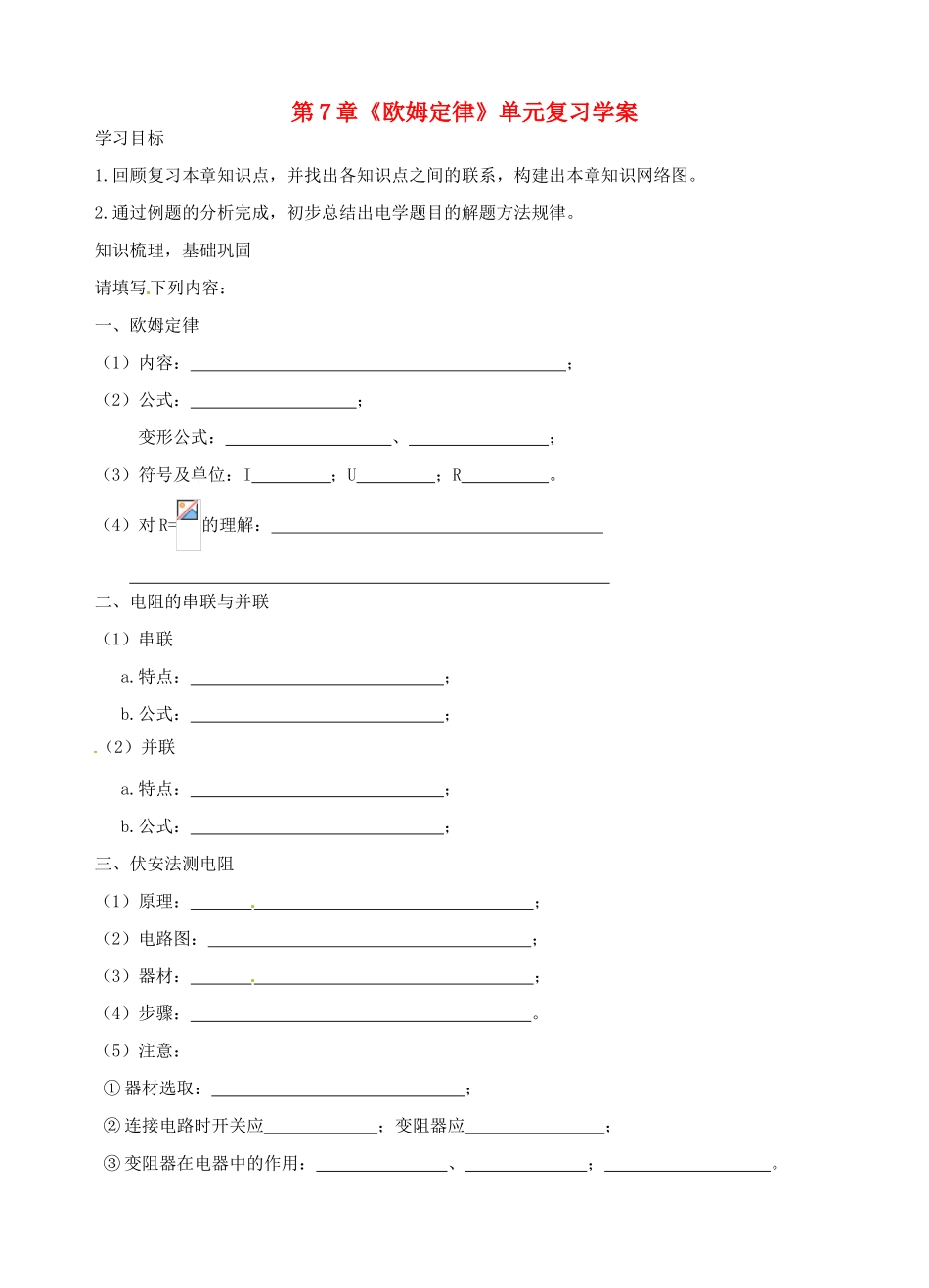

第7章《欧姆定律》单元复习学案学习目标1.回顾复习本章知识点，并找出各知识点之间的联系，构建出本章知识网络图。2.通过例题的分析完成，初步总结出电学题目的解题方法规律。知识梳理，基础巩固请填写下列内容：一、欧姆定律（1）内容：；（2）公式：；变形公式：、；（3）符号及单位：I；U；R。（4）对R=的理解：二、电阻的串联与并联（1）串联a.特点：；b.公式：；（2）并联a.特点：；b.公式：；三、伏安法测电阻（1）原理：；（2）电路图：；（3）器材：；（4）步骤：。（5）注意：①器材选取：；②连接电路时开关应；变阻器应；③变阻器在电器中的作用：、；。四、安全用电（1）为什么电压越高越危险？（2）断路：①定义：；②特点：（3）短路①定义：；②特点：；③危害：；（4）触电①原因：；②类型：；③安全用电的原则：。典型示例，抽取规律专题一、欧姆定律的应用例1.从欧姆定律可以导出。对电阻的理解，正确的是（）A．当电压增大时，电阻也增大B．当电流增大时，电阻减小C．当电压为零时，电阻也为零D．电阻由导体本身性质决定，与电流、电压无关例2.如图所示的电路中(电源电压不变)，闭合电键S后，当滑动变阻器的滑片自左向右移动时，下列判断中正确的是（）A．电流表的示数不变，电压表的示数不变B．电流表的示数变大，电压表的示数变小C．电流表的示数变大，电压表的示数变大D．电流表的示数变小，电压表的示数不变专题二、电阻串联与并联的计算例3.如图所示，电源电压为10V，闭合开关S后，电流表、电压表的示数分别为O.5A和6V。求：(1)通过R1的电流I1是多少?(2)马平同学在求R2的电阻值时，解题过程如下：根据欧姆定律：R2=U/I=6V/0.5A=12Ω请你指出马平同学在解题过程中存在的错误，并写出正确的解题过程。专题三、伏安法测电阻例4.实验小组的同学用如图甲所示电路测量定值电阻Rx的阻值。（1）连接好电路后，闭合开关，调节滑动变阻器的滑片，电流表、电压表示数分别如图乙、丙所示，电流表的读数是A，电压表的读数是V，则电阻Rx＝Ω。（2）在实际情况中，电压表的电阻并非无穷大，电流表内部也有电阻，在这次实验中，如果电流表和电压表的读数无误，那么你认为按甲图的电路图测量导致误差的主要原因是什么专题四、安全用电知识例5.在如图所示的家庭电路中，以笔画线代替导线，将一个带按钮开关的节能灯接入电路。例6．在“实验探究：怎样测量未知电阻”的实验中：（1）在如图所示的甲电表与滑动变阻器之间添上一根导线（用笔画线表示），使之成为正确的测量电路；（2）图中甲表应是表,乙表应是表;（3）小李同学连接好电路后进行了3次实验,前2次的实验数据已填入下面表格中,请你帮他读出第3次实验数据(如图所示)并填入表格中,再求出被测电阻的平均值.课堂小结本节课我的收获有：我还有这些疑惑：达标检测1.如下图所示，闭合开关S后，将滑动变阻器滑片P向下移动时，电流表、电压表示数的变化情况是（）A．电压表的示数减小，电流表的示数增大B．电压表的示数增大，电流表的示数减小C．电压表、电流表的示数都增大D．电压表、电流表的示数都减小2.如图所示电路中，当开关S闭合，滑片P向右移动时，关于两表示数的变化下述正确的是()A.电流表、电压表的示数均变大B.电流表、电压表的示数均变小C.电流表的示数变小，电压表的示数变大D.电流表的示数变大，电压表的示数变小3.用“伏安法”测量一只小灯泡的电阻。（1）画出电路图（2）某实验小组通过改变灯泡两端的电压，进行了三次测量，部分记录见上表。若电压表示数为2.50V时，电流表的指针位置如图18所示，请你填写表格中的两个空格。（3）老师看了该小组的记录，提示说：你们注意到三次测量的电阻相差较大这个现象吗？通过交流，其他小组也都有类似现象：灯泡电阻随电压增大、亮度增强而增大经讨论，同学们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释因为：如果是误差，那么三次测得的电阻值应该相差_______（选填“较大”或“较小”），并具有_______的特点（选填“逐次增大”、“逐次减小”或“时大时小”）后来，同学们注意到灯泡发热发光的特殊性，认为灯泡的电阻可能与_______有关，并通过查...
