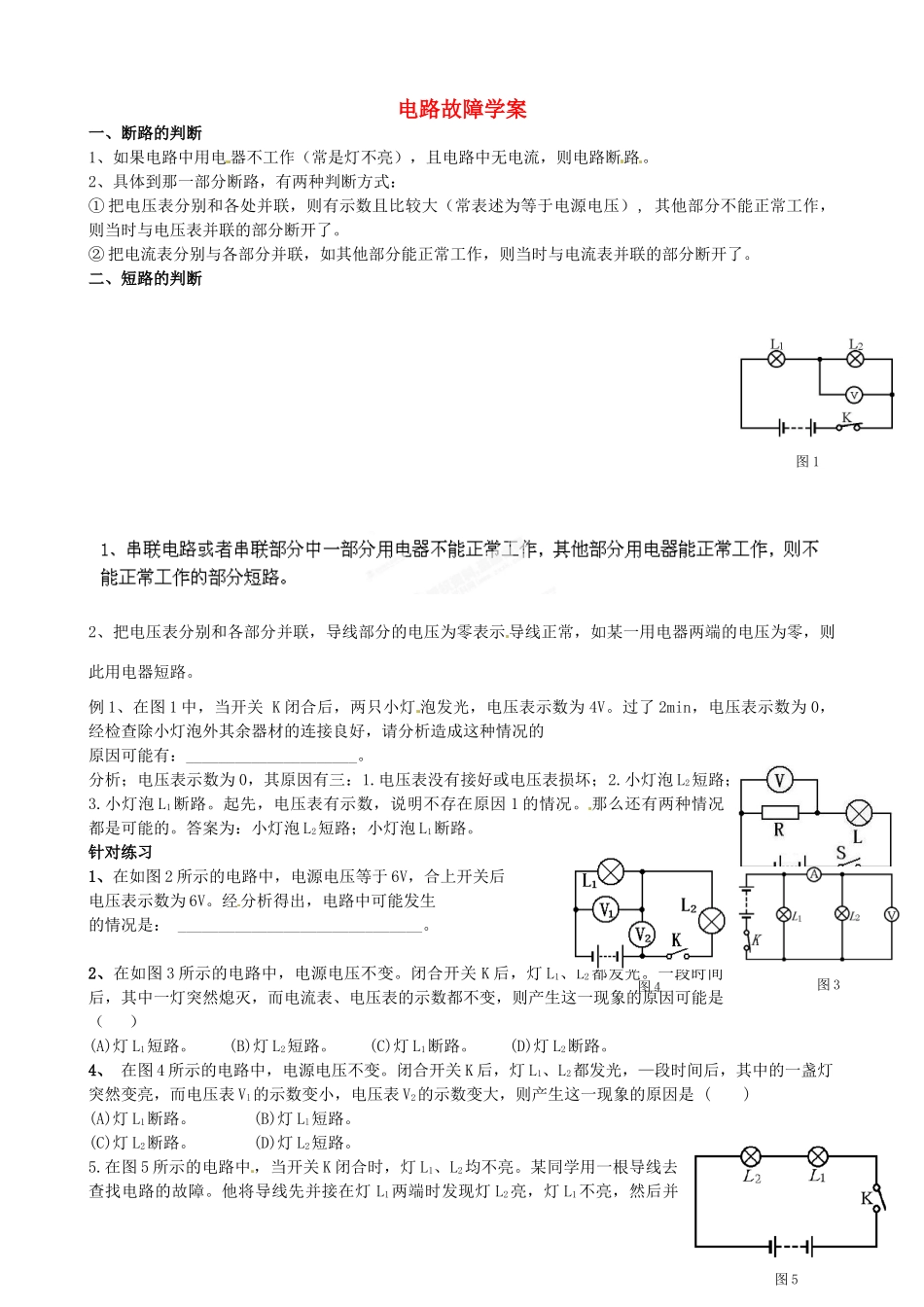

河北省藁城市第八中学九年级物理全册 电路故障学案（无答案）（新版）新人教版VIP专享VIP免费

电路故障学案一、断路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。2、具体到那一部分断路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）,其他部分不能正常工作，则当时与电压表并联的部分断开了。②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。二、短路的判断2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。例1、在图1中，当开关K闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。分析；电压表示数为0，其原因有三：1.电压表没有接好或电压表损坏；2.小灯泡L2短路；3.小灯泡L1断路。起先，电压表有示数，说明不存在原因1的情况。那么还有两种情况都是可能的。答案为：小灯泡L2短路；小灯泡L1断路。针对练习1、在如图2所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，电路中可能发生的情况是：______________________________。2、在如图3所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。4、在图4所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是()(A)灯L1断路。(B)灯Ll短路。(C)灯L2断路。(D)灯L2短路。5.在图5所示的电路中，当开关K闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并图1图2图4图3图5接在灯L2两端时发现两灯均不亮。由此可以判断()(A)灯L1断路。(B)灯L1短路。(C)灯L2断路。(D)灯L2短路。6.如图6所示，电阻R1的阻值为20欧，R2为40欧，当开关K断开时，电流表A的示数为0.1A，则电源电压为______V。若开关K闭合时，电流表A的示数为______A。7.在图7所示的电路中，电源电压为6V。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6V。产生这一现象的原因可能是()(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。8.小明按如图甲所示的电路进行实验，当开关闭合后，V１和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是Ａ．可能Ｌ1开路Ｂ．可能Ｌ2短路Ｃ．可能V1和V2所选量程不相同，Ｌ1短路Ｄ．可能V１和V2所选量程不相同，电路各处完好9、如图9是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是A．L1断路B．L1短路C．L2断路D．L2短路V2V1L2L1S图甲051015V0123图乙图9L1L2图6图7
