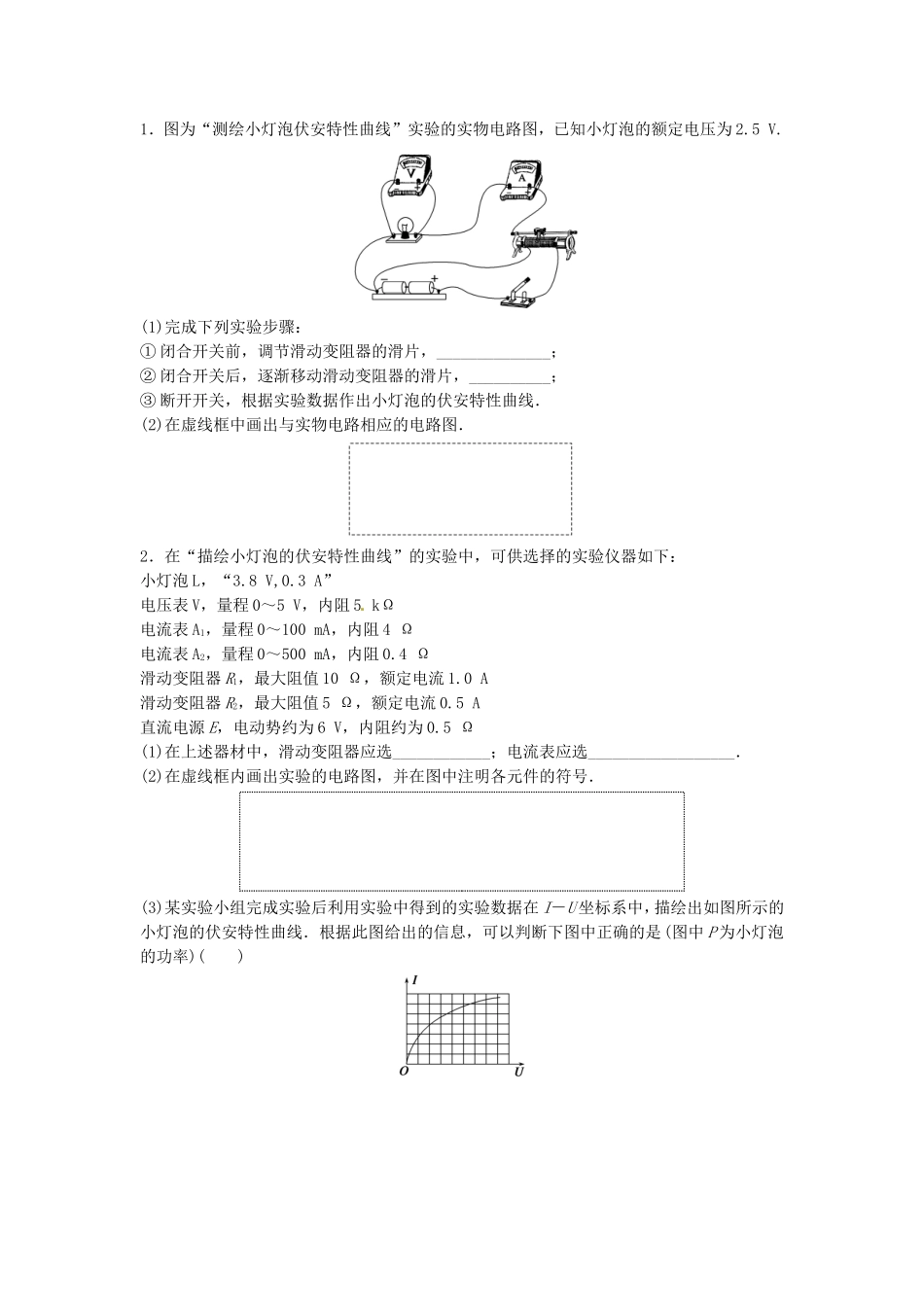

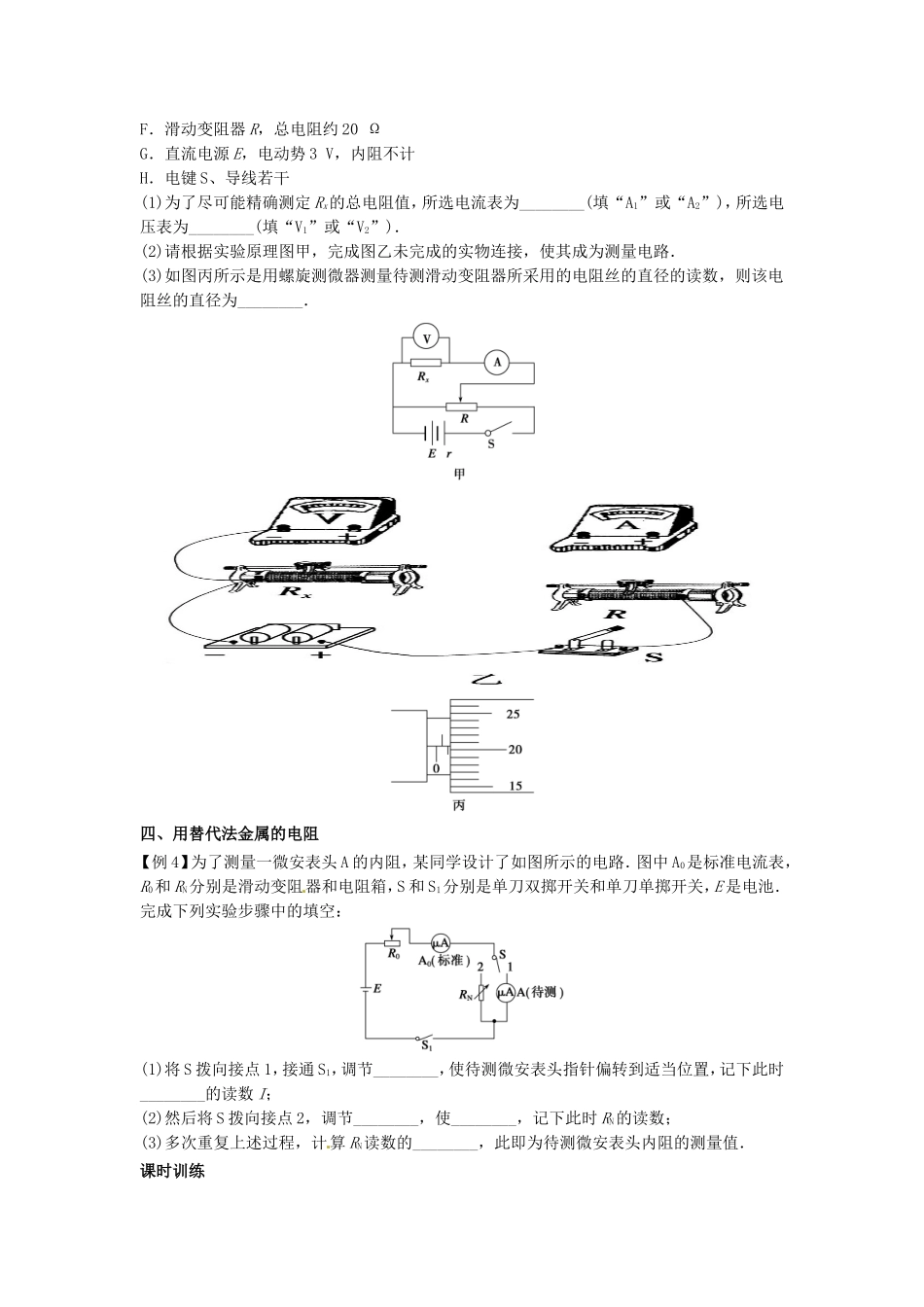

描绘小灯泡的伏安特性曲线和测定金属的电阻率一、仪器的读数【例1】（1）使用螺旋测微器测量金属丝的直径，示数如图1所示，则金属丝的直径是________mm.(2)①图2所示的电表使用0.6A量程时，对应刻度盘上每一小格代表________A，图中表针示数是________A；当使用3A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A.②图3所示的电表使用较小量程时，每小格表示________V，图中表针的示数为________V．若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针示数为________V.图1图2图3二、描绘小灯泡的伏安特性曲线【例2】有一个小电珠上标有“4V,2W”的字样，现在要用伏安法描绘这个小电珠的U－I图线，有下列器材供选用：A．电压表(0～5V，内阻10kΩ)B．电压表(0～10V，内阻20kΩ)C．电流表(0～0.3A，内阻1Ω)D．电流表(0～0.6A，内阻0.4Ω)E．滑动变阻器(5Ω，10A)F．滑动变阻器(500Ω，0.2A)(1)实验中电压表应选用________，电流表应选用________．(用字母表示)(2)为使实验误差尽量减小，要求小电珠两端的电压从零开始变化且多取几组数据，滑动变阻器应选用________(用字母表示)．(3)请在方框内画出满足实验要求的电路图，并把图所示的实验器材用实线连接成相应的实物电路图．三、测定金属的电阻率【例3】为检测一滑动变阻器的总电阻，现可供使用的器材如下：A．待测滑动变阻器，电阻Rx，总电阻约5ΩB．电流表A1，量程0.6A，内阻约0.6ΩC．电流表A2，量程3A，内阻约0.12ΩD．电压表V1，量程15V，内阻约15kΩE．电压表V2，量程3V，内阻约3kΩF．滑动变阻器R，总电阻约20ΩG．直流电源E，电动势3V，内阻不计H．电键S、导线若干(1)为了尽可能精确测定Rx的总电阻值，所选电流表为________(填“A1”或“A2”)，所选电压表为________(填“V1”或“V2”)．(2)请根据实验原理图甲，完成图乙未完成的实物连接，使其成为测量电路．(3)如图丙所示是用螺旋测微器测量待测滑动变阻器所采用的电阻丝的直径的读数，则该电阻丝的直径为________．四、用替代法金属的电阻【例4】为了测量一微安表头A的内阻，某同学设计了如图所示的电路．图中A0是标准电流表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀单掷开关，E是电池．完成下列实验步骤中的填空：(1)将S拨向接点1，接通S1，调节________，使待测微安表头指针偏转到适当位置，记下此时________的读数I；(2)然后将S拨向接点2，调节________，使________，记下此时RN的读数；(3)多次重复上述过程，计算RN读数的________，此即为待测微安表头内阻的测量值．课时训练1．图为“测绘小灯泡伏安特性曲线”实验的实物电路图，已知小灯泡的额定电压为2.5V.(1)完成下列实验步骤：①闭合开关前，调节滑动变阻器的滑片，______________；②闭合开关后，逐渐移动滑动变阻器的滑片，__________；③断开开关，根据实验数据作出小灯泡的伏安特性曲线．(2)在虚线框中画出与实物电路相应的电路图．2．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的实验仪器如下：小灯泡L，“3.8V,0.3A”电压表V，量程0～5V，内阻5kΩ电流表A1，量程0～100mA，内阻4Ω电流表A2，量程0～500mA，内阻0.4Ω滑动变阻器R1，最大阻值10Ω，额定电流1.0A滑动变阻器R2，最大阻值5Ω，额定电流0.5A直流电源E，电动势约为6V，内阻约为0.5Ω(1)在上述器材中，滑动变阻器应选____________；电流表应选__________________．(2)在虚线框内画出实验的电路图，并在图中注明各元件的符号．(3)某实验小组完成实验后利用实验中得到的实验数据在I－U坐标系中，描绘出如图所示的小灯泡的伏安特性曲线．根据此图给出的信息，可以判断下图中正确的是(图中P为小灯泡的功率)()3.“测定金属的电阻率”实验中，关于误差的下列说法中错误的是()A.电流表采用外接法，将会使ρ测<ρ真B.电流表采用外接法，由于电压表的并联引起了电阻丝分压的减小而引起测量误差C.由ρ＝24dUIl可知，I、d、U、l中每一个物理量的测量都会引起ρ的测量误差D.由ρ＝24dUIl可知对实验结果准确性影响最大的是直径d的测量4．某同学测量阻值约为25kΩ的电阻Rx，现备有下列器...
