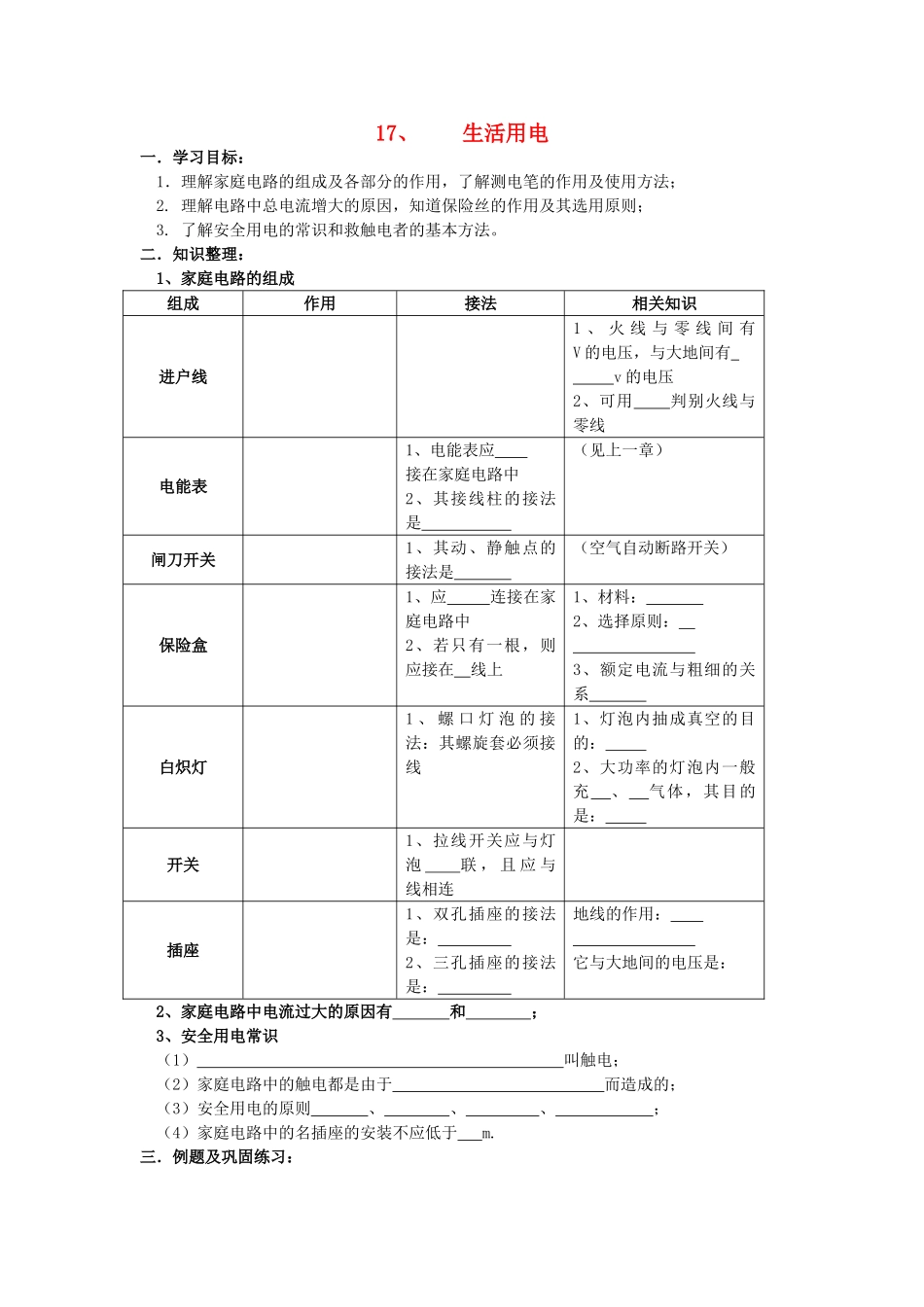

17、生活用电一．学习目标：1．理解家庭电路的组成及各部分的作用，了解测电笔的作用及使用方法；2.理解电路中总电流增大的原因，知道保险丝的作用及其选用原则；3.了解安全用电的常识和救触电者的基本方法。二．知识整理：1、家庭电路的组成组成作用接法相关知识进户线1、火线与零线间有V的电压，与大地间有v的电压2、可用判别火线与零线电能表1、电能表应接在家庭电路中2、其接线柱的接法是（见上一章）闸刀开关1、其动、静触点的接法是（空气自动断路开关）保险盒1、应连接在家庭电路中2、若只有一根，则应接在线上1、材料：2、选择原则：3、额定电流与粗细的关系白炽灯1、螺口灯泡的接法：其螺旋套必须接线1、灯泡内抽成真空的目的：2、大功率的灯泡内一般充、气体，其目的是：开关1、拉线开关应与灯泡联，且应与线相连插座1、双孔插座的接法是：2、三孔插座的接法是：地线的作用：它与大地间的电压是：2、家庭电路中电流过大的原因有和；3、安全用电常识（1）叫触电；（2）家庭电路中的触电都是由于而造成的；（3）安全用电的原则、、、；（4）家庭电路中的名插座的安装不应低于m.三．例题及巩固练习：1.在家庭电路中有表，盒和闸刀开关。2.家庭电路的两根电线，一根叫线，另一根叫线。家庭电路的电压值是伏。3.家用电器都联在家庭电路中。4.电能表是用来测量用户的一定时间内消耗多少。5.一只标着“220V5A”的电能表。220V是它的，5A是它的。这只表可用在最大功率是瓦的家庭电路上。6.保险丝是电阻率较大，而的合金制成的，它的主要作用是。7.发生是电路中电流过大的一个原因，另一个原因是。8.只有不超过伏的电压才是安全电压。9.家庭电路中的触电事故，都是人体直接或间接跟造成的。10.在某家庭电路中，出现保险丝熔断的现象，其原因可能是：(A)使用的用电器总功率过大(B)电路中有断路(C)电路中有短路(D)电路的总电阻过大11.选用保险丝时，应该使它的额定电流或电路最大的正常工作电流。12.当有人触电时，下列说法中正确的是：（）(A)立即用手把触电的人弄开(B)立即用剪刀把电线剪断(C)立即断开总开关，切断电源(D)立即打电话向有关部门反映情况13.将图中带开关的电灯正确的连接到家庭电路中，应将：（）(A)a端接火线，b端接零线(B)b端接火线，a端接零线(C)a、b两端都接在火线上(D)b端接在火线上14.如图电工检修家庭电路时发现电灯L不亮。用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有在测A点时氖管发光，则故障是：（）(A)火线与零线短路(B)B、C之间（不包括C点）某处断路(C)零线没有接地(D)灯L短路15.要更换保险盒上的保险丝，要求保险丝的额定电流是5安。可手边只有额定电流为1安、2安和3安三种规格的保险丝，能否能设法代用？四．课堂检测：1.家庭电路中电灯、洗衣机、电冰箱等各种家用电器两端的电压是。每盏灯都有一个，跟电灯，用来控制电灯的通断，其他家用电器也都有自己的开关。家用电器要联接入电路中。2.家庭电路的两根线，一根叫线，另一根叫线。在低电压供电的电源处，线是接地的。所以在正常情况下，线与地之间没有电压，线和地之间有220伏的电压。3.家庭电路中要装表，它用来测用户在一定时间内消耗多少千瓦时的电能。电能表要装在家庭电路的路上。4.辨别火线和零线可以用测电笔，使用时一定要用手接触笔尾的体，笔尖接触电线的裸露部分，氖管发光表明笔尖接触的是线。5.家用保险丝是由电阻率、熔点的铅锑合金制成。保险丝是联在电路中。千万不要用和代替保险丝。6.保险丝的作用是在电源增大到危险程度以前电路。要换保险丝时，一定要先电源。7.三孔插座比两孔插座多的那个孔是跟连接的。当用电器的三脚插头插在三孔插座里时，除把用电部分连入电路外，还要把用电器的与连接起来。8.家庭电路中电流过大的原因是和。9.经验证明，只有36伏的电压才是安全的。10.安全用电的原则是，不低压带电体，不高压带电体。11.图所示的照明电路，正确的电路图是（）12.当发现有同学触电时，下列救护方法中错误的是（）（A）尽快断开开关，切断电源（B）立即用手把同学拉开（C）用干燥的竹竿或木棒将火线拨开（D）用有橡胶把手的钢丝钳剪断火线1...
