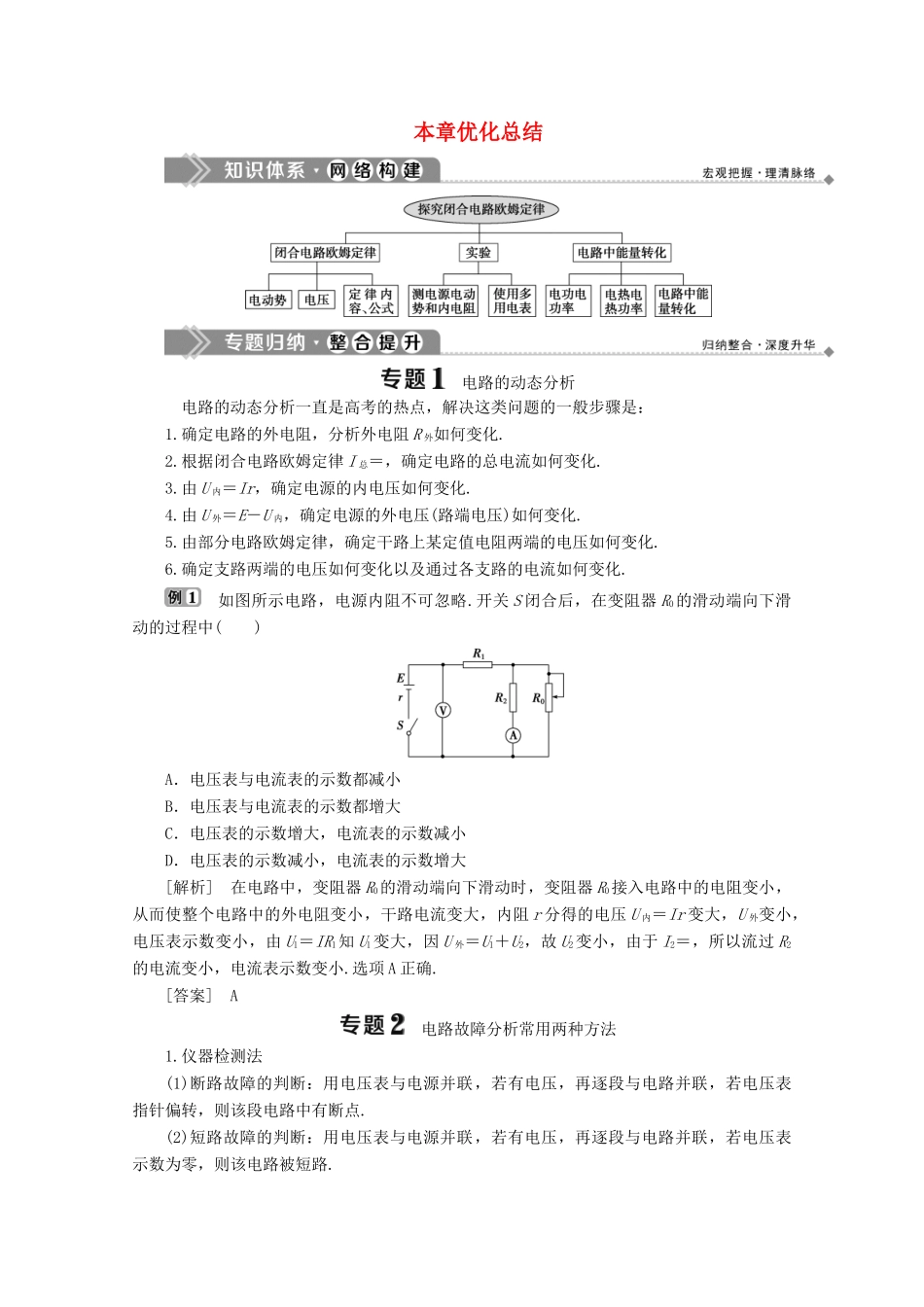

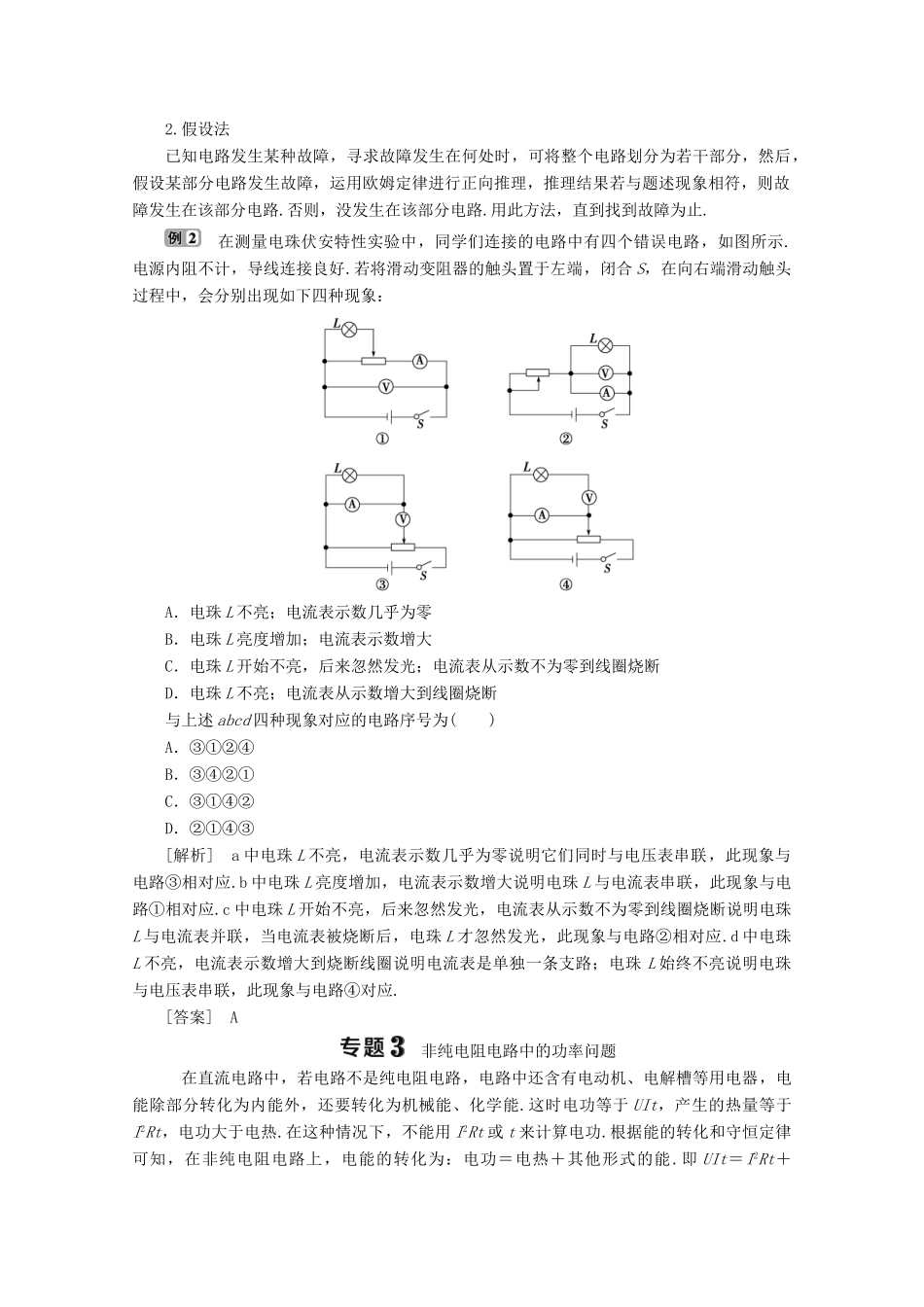

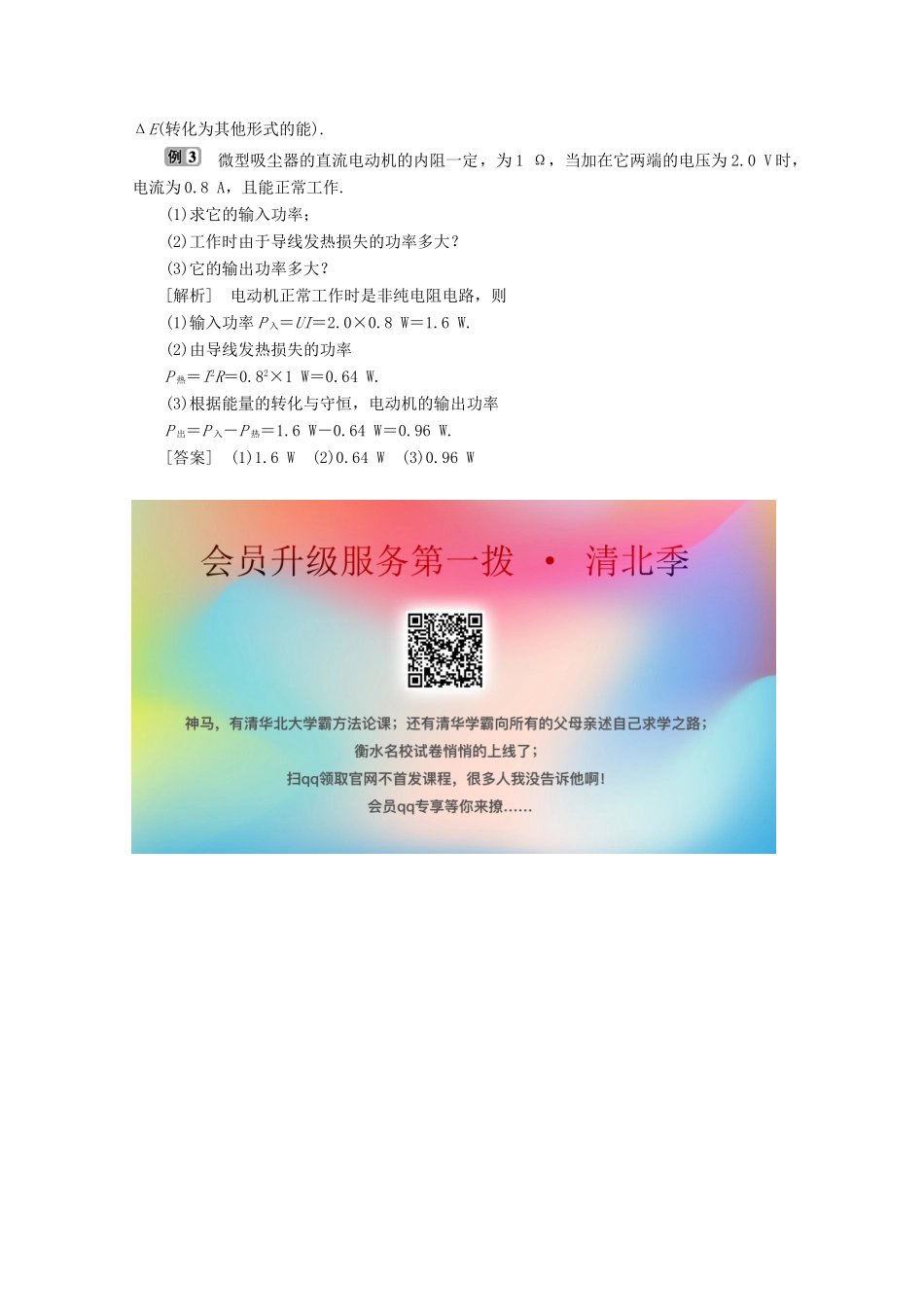

本章优化总结电路的动态分析电路的动态分析一直是高考的热点，解决这类问题的一般步骤是：1.确定电路的外电阻，分析外电阻R外如何变化.2.根据闭合电路欧姆定律I总＝，确定电路的总电流如何变化.3.由U内＝Ir，确定电源的内电压如何变化.4.由U外＝E－U内，确定电源的外电压(路端电压)如何变化.5.由部分电路欧姆定律，确定干路上某定值电阻两端的电压如何变化.6.确定支路两端的电压如何变化以及通过各支路的电流如何变化.如图所示电路，电源内阻不可忽略.开关S闭合后，在变阻器R0的滑动端向下滑动的过程中()A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大[解析]在电路中，变阻器R0的滑动端向下滑动时，变阻器R0接入电路中的电阻变小，从而使整个电路中的外电阻变小，干路电流变大，内阻r分得的电压U内＝Ir变大，U外变小，电压表示数变小，由U1＝IR1知U1变大，因U外＝U1＋U2，故U2变小，由于I2＝，所以流过R2的电流变小，电流表示数变小.选项A正确.[答案]A电路故障分析常用两种方法1.仪器检测法(1)断路故障的判断：用电压表与电源并联，若有电压，再逐段与电路并联，若电压表指针偏转，则该段电路中有断点.(2)短路故障的判断：用电压表与电源并联，若有电压，再逐段与电路并联，若电压表示数为零，则该电路被短路.2.假设法已知电路发生某种故障，寻求故障发生在何处时，可将整个电路划分为若干部分，然后，假设某部分电路发生故障，运用欧姆定律进行正向推理，推理结果若与题述现象相符，则故障发生在该部分电路.否则，没发生在该部分电路.用此方法，直到找到故障为止.在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如图所示.电源内阻不计，导线连接良好.若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：A．电珠L不亮；电流表示数几乎为零B．电珠L亮度增加；电流表示数增大C．电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断D．电珠L不亮；电流表从示数增大到线圈烧断与上述abcd四种现象对应的电路序号为()A．③①②④B．③④②①C．③①④②D．②①④③[解析]a中电珠L不亮，电流表示数几乎为零说明它们同时与电压表串联，此现象与电路③相对应.b中电珠L亮度增加，电流表示数增大说明电珠L与电流表串联，此现象与电路①相对应.c中电珠L开始不亮，后来忽然发光，电流表从示数不为零到线圈烧断说明电珠L与电流表并联，当电流表被烧断后，电珠L才忽然发光，此现象与电路②相对应.d中电珠L不亮，电流表示数增大到烧断线圈说明电流表是单独一条支路；电珠L始终不亮说明电珠与电压表串联，此现象与电路④对应.[答案]A非纯电阻电路中的功率问题在直流电路中，若电路不是纯电阻电路，电路中还含有电动机、电解槽等用电器，电能除部分转化为内能外，还要转化为机械能、化学能.这时电功等于UIt，产生的热量等于I2Rt，电功大于电热.在这种情况下，不能用I2Rt或t来计算电功.根据能的转化和守恒定律可知，在非纯电阻电路上，电能的转化为：电功＝电热＋其他形式的能.即UIt＝I2Rt＋ΔE(转化为其他形式的能).微型吸尘器的直流电动机的内阻一定，为1Ω，当加在它两端的电压为2.0V时，电流为0.8A，且能正常工作.(1)求它的输入功率；(2)工作时由于导线发热损失的功率多大？(3)它的输出功率多大？[解析]电动机正常工作时是非纯电阻电路，则(1)输入功率P入＝UI＝2.0×0.8W＝1.6W.(2)由导线发热损失的功率P热＝I2R＝0.82×1W＝0.64W.(3)根据能量的转化与守恒，电动机的输出功率P出＝P入－P热＝1.6W－0.64W＝0.96W.[答案](1)1.6W(2)0.64W(3)0.96W
