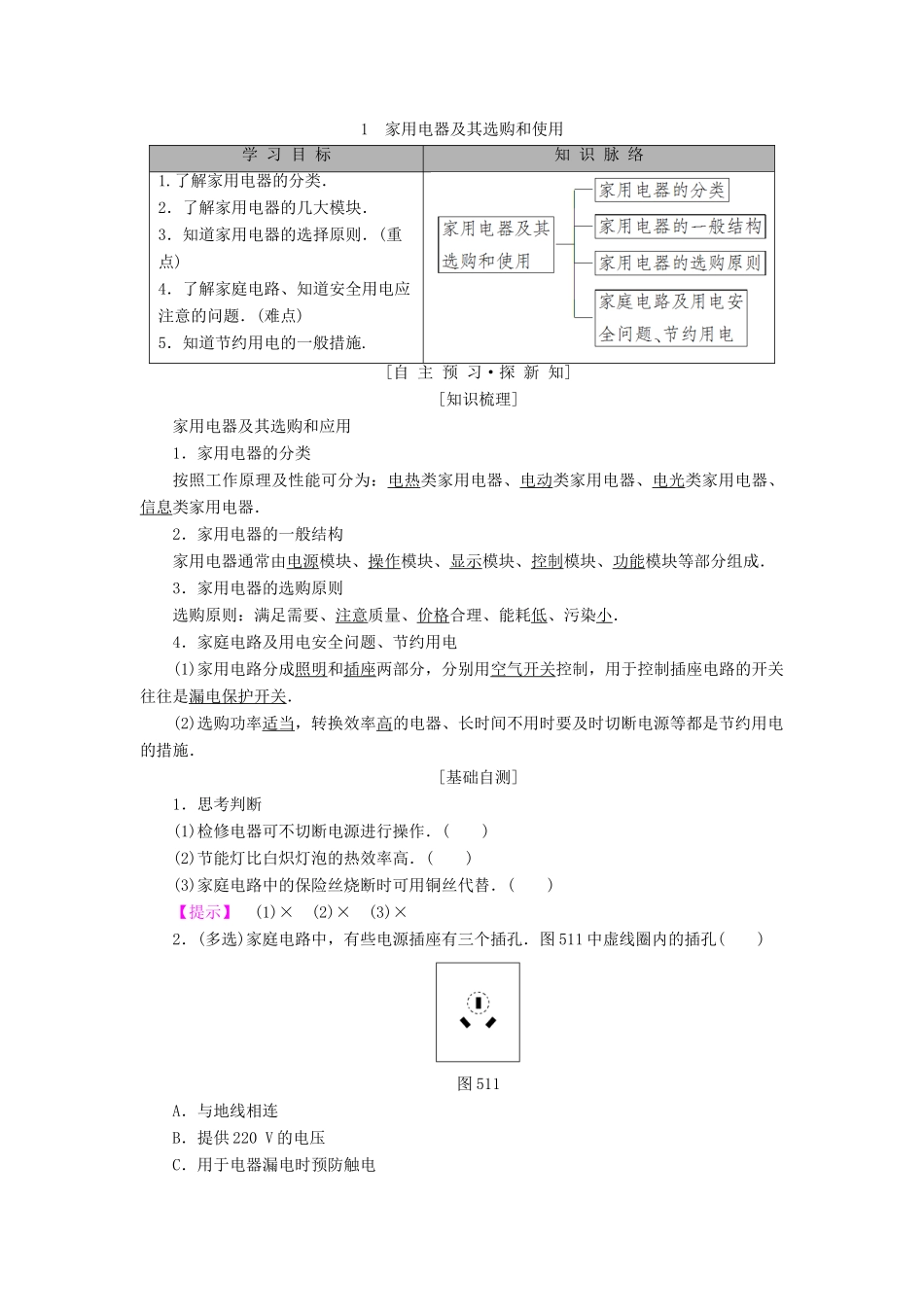

1家用电器及其选购和使用学习目标知识脉络1.了解家用电器的分类．2．了解家用电器的几大模块．3．知道家用电器的选择原则．(重点)4．了解家庭电路、知道安全用电应注意的问题．(难点)5．知道节约用电的一般措施.[自主预习·探新知][知识梳理]家用电器及其选购和应用1．家用电器的分类按照工作原理及性能可分为：电热类家用电器、电动类家用电器、电光类家用电器、信息类家用电器．2．家用电器的一般结构家用电器通常由电源模块、操作模块、显示模块、控制模块、功能模块等部分组成．3．家用电器的选购原则选购原则：满足需要、注意质量、价格合理、能耗低、污染小．4．家庭电路及用电安全问题、节约用电(1)家用电路分成照明和插座两部分，分别用空气开关控制，用于控制插座电路的开关往往是漏电保护开关．(2)选购功率适当，转换效率高的电器、长时间不用时要及时切断电源等都是节约用电的措施．[基础自测]1．思考判断(1)检修电器可不切断电源进行操作．()(2)节能灯比白炽灯泡的热效率高．()(3)家庭电路中的保险丝烧断时可用铜丝代替．()【提示】(1)×(2)×(3)×2．(多选)家庭电路中，有些电源插座有三个插孔．图511中虚线圈内的插孔()图511A．与地线相连B．提供220V的电压C．用于电器漏电时预防触电D．将与之连接的电器外壳的电荷导入大地ACD[为了防止触电，大功率电器要接入地线，其中虚线部分即为与地线相连部分；正常时其电压为0；主要作用是将与之相接的电器外壳的电荷导入大地，从而可以防止电器漏电时触电，故A、C、D正确，B错误．]3．下表为某电饭锅铭牌上的一部分内容，根据表中的信息，可计算出在额定电压下，使用电饭锅时的电流约为()电器名称电饭锅额定功率700W额定电压220V额定容量4.0LA．6.2AB．4.6AC．3.2AD．5.5AC[由P额＝I额U额知I额＝＝A≈3.2A．][合作探究·攻重难]一、家用电器的技术参数1．参数基本概念(1)电压与电流在只有电热器的电路(如白炽灯、电炉、电烤箱)中，电压、电流和电阻(R)的关系是I＝.(2)电功若电器上所加电压为U，通过的电流为I，通电的时间为t，则有W＝UIt.若是电热器，电功等于电热：W＝Q＝I2Rt.(3)电功率计算公式：P＝或P＝UI；电热器P＝I2R.2．额定技术参数与实际参数(1)额定参数家用电器都要在铭牌上标明电压、电流、功率值，这些值是用电器正常工作时的最大电压、电流和功率，称为额定电压、额定电流、额定功率．三者只要有一个是额定值，其余两个也是额定值．(2)实际参数家用电器只有在正常条件下(实际电压等于额定电压)工作，实际电流和功率才等于额定电流和额定功率．当家用电器的实际电压高于或低于额定电压时，实际电流就会高于或低于额定电流，实际功率也会高于或低于额定功率．高出电压额定值一定范围对家电不利，同样电压过低也不利，例如：电冰箱、洗衣机、空调等家用电器，过低电压不仅不能启动，还会损坏电器．二、家庭安全用电的注意事项1．高度重视，谨防触电接触、搬运电器时要时刻想到避免触电，不能大意．要定期检查用电器的插头．大功率用电器的插头(如电饭锅插头)极易因过热而损坏，更要注意．2．避免短路短路时电路中的电流非常大，轻则电源、电线烧毁，重则发生火灾酿成大祸．从插座拔出插头时要手握插头，切勿用力拉扯电线，以免电线绝缘皮破损或插座接头脱落，形成短路．3．电器金属外壳应该接地容易潮湿的电器如洗衣机、洗碗机等更要接地．4．不要在同一插座上同时使用几个大功率的用电器，在同一插座上用电器的总功率过高时，流过插座的电流太大，容易引起火灾．5．不要让纸张等易燃物过分靠近电灯、电饭锅、电炉等电热器．三、节电的方法1．养成良好的用电习惯，记住随手关闭不使用的用电器．2．购买和使用用电器时，要根据实际需要，不要浪费．3．用电器要确保使用状态良好，有故障和老化的电器也会造成用电浪费．四、家庭电路组成及作用1．家庭电路组成(1)一般组成框图(2)进户线①火线——跟零线间电压是220V.②零线——跟大地是相连的，正常情况下零线跟大地之间的电压是0V.③地线——在家庭里直接与大地相连通的导线．这是为了安全起见另外加接的．火线与地球之间的电压是220V，零线与地线之间的电压是0V.2...
