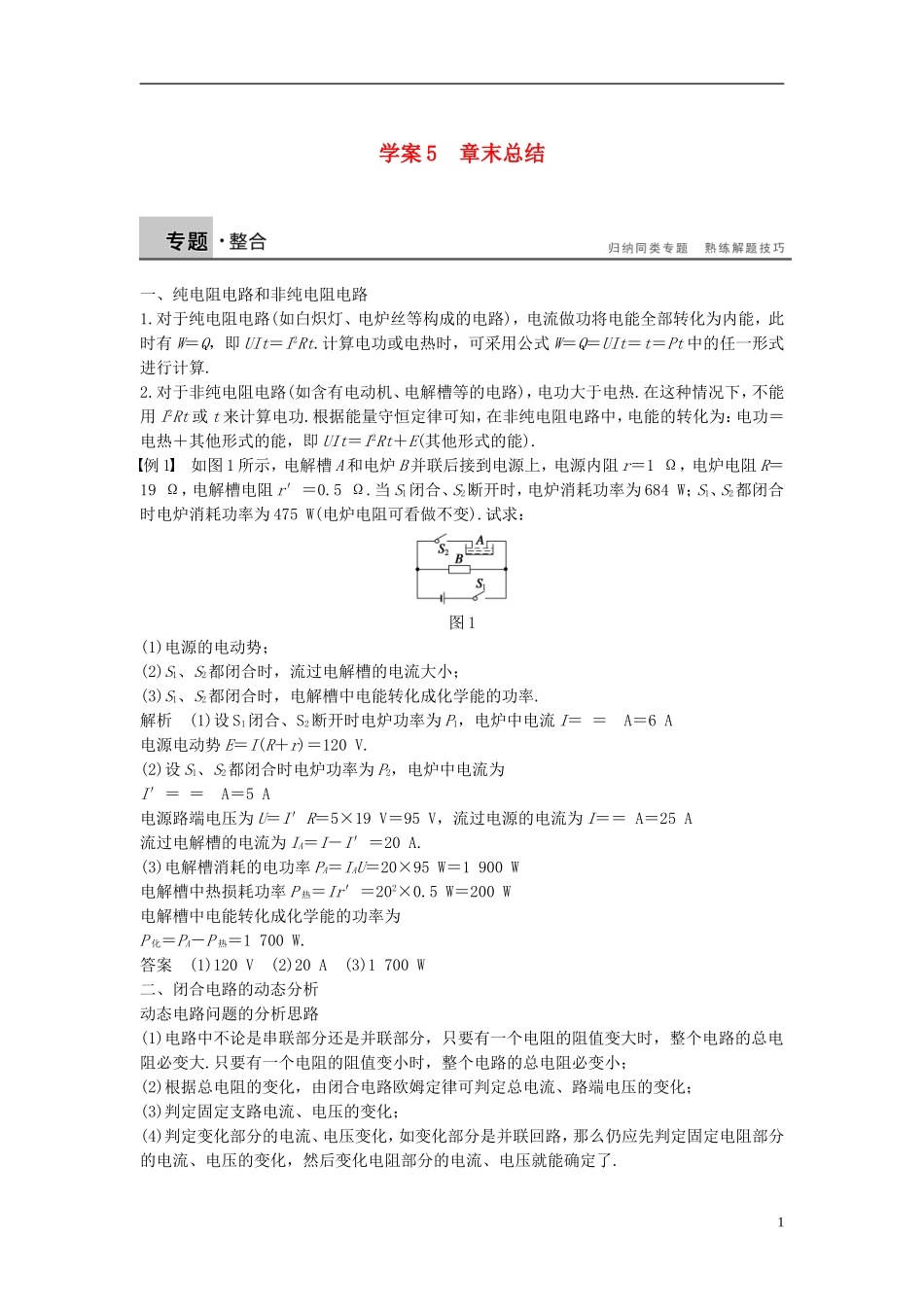

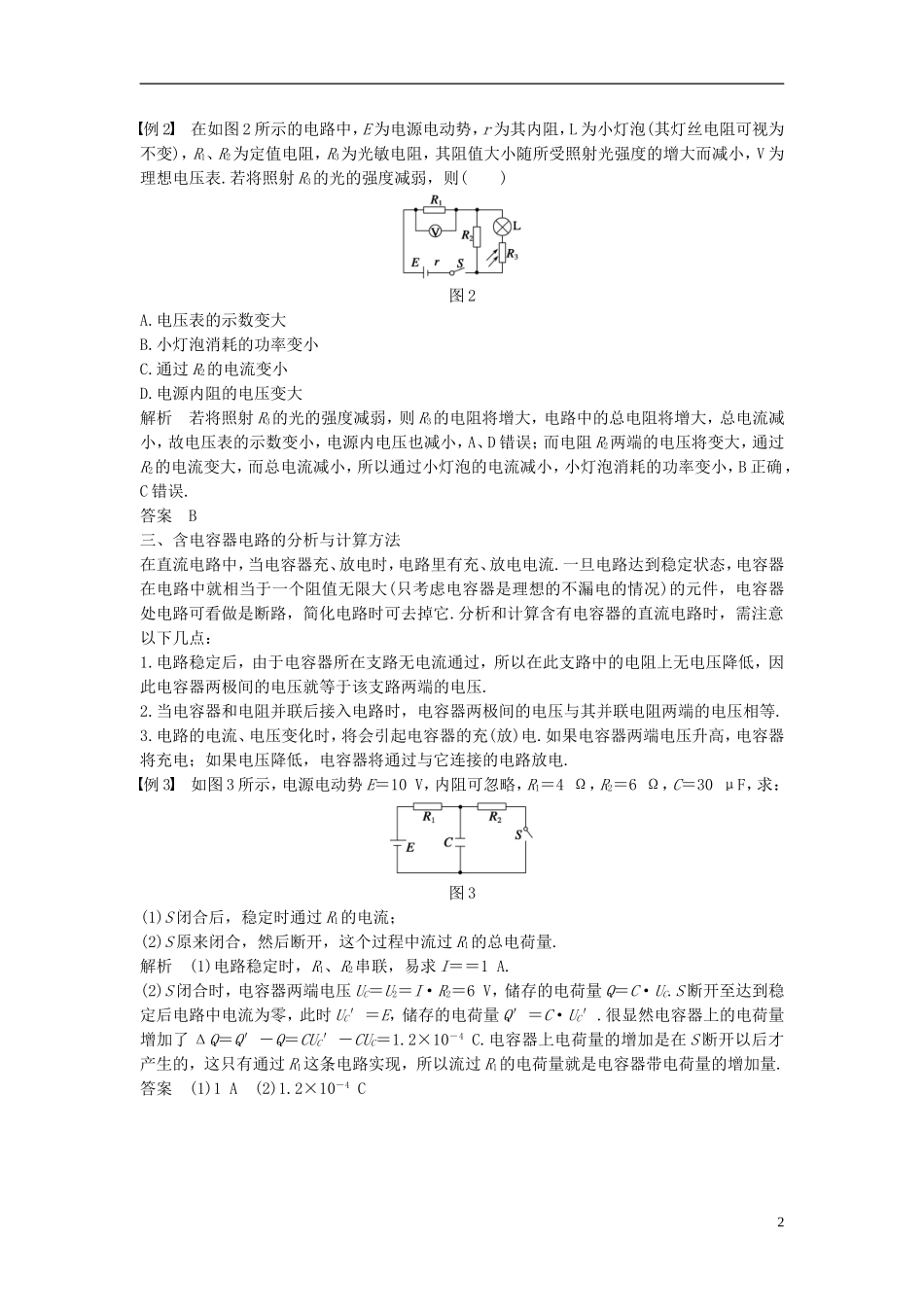

学案5章末总结一、纯电阻电路和非纯电阻电路1.对于纯电阻电路(如白炽灯、电炉丝等构成的电路)，电流做功将电能全部转化为内能，此时有W＝Q，即UIt＝I2Rt.计算电功或电热时，可采用公式W＝Q＝UIt＝t＝Pt中的任一形式进行计算.2.对于非纯电阻电路(如含有电动机、电解槽等的电路)，电功大于电热.在这种情况下，不能用I2Rt或t来计算电功.根据能量守恒定律可知，在非纯电阻电路中，电能的转化为：电功＝电热＋其他形式的能，即UIt＝I2Rt＋E(其他形式的能).例1如图1所示，电解槽A和电炉B并联后接到电源上，电源内阻r＝1Ω，电炉电阻R＝19Ω，电解槽电阻r′＝0.5Ω.当S1闭合、S2断开时，电炉消耗功率为684W；S1、S2都闭合时电炉消耗功率为475W(电炉电阻可看做不变).试求：图1(1)电源的电动势；(2)S1、S2都闭合时，流过电解槽的电流大小；(3)S1、S2都闭合时，电解槽中电能转化成化学能的功率.解析(1)设S1闭合、S2断开时电炉功率为P1，电炉中电流I＝＝A＝6A电源电动势E＝I(R＋r)＝120V.(2)设S1、S2都闭合时电炉功率为P2，电炉中电流为I′＝＝A＝5A电源路端电压为U＝I′R＝5×19V＝95V，流过电源的电流为I＝＝A＝25A流过电解槽的电流为IA＝I－I′＝20A.(3)电解槽消耗的电功率PA＝IAU＝20×95W＝1900W电解槽中热损耗功率P热＝Ir′＝202×0.5W＝200W电解槽中电能转化成化学能的功率为P化＝PA－P热＝1700W.答案(1)120V(2)20A(3)1700W二、闭合电路的动态分析动态电路问题的分析思路(1)电路中不论是串联部分还是并联部分，只要有一个电阻的阻值变大时，整个电路的总电阻必变大.只要有一个电阻的阻值变小时，整个电路的总电阻必变小；(2)根据总电阻的变化，由闭合电路欧姆定律可判定总电流、路端电压的变化；(3)判定固定支路电流、电压的变化；(4)判定变化部分的电流、电压变化，如变化部分是并联回路，那么仍应先判定固定电阻部分的电流、电压的变化，然后变化电阻部分的电流、电压就能确定了.1例2在如图2所示的电路中，E为电源电动势，r为其内阻，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表.若将照射R3的光的强度减弱，则()图2A.电压表的示数变大B.小灯泡消耗的功率变小C.通过R2的电流变小D.电源内阻的电压变大解析若将照射R3的光的强度减弱，则R3的电阻将增大，电路中的总电阻将增大，总电流减小，故电压表的示数变小，电源内电压也减小，A、D错误；而电阻R2两端的电压将变大，通过R2的电流变大，而总电流减小，所以通过小灯泡的电流减小，小灯泡消耗的功率变小，B正确，C错误.答案B三、含电容器电路的分析与计算方法在直流电路中，当电容器充、放电时，电路里有充、放电电流.一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大(只考虑电容器是理想的不漏电的情况)的元件，电容器处电路可看做是断路，简化电路时可去掉它.分析和计算含有电容器的直流电路时，需注意以下几点：1.电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降低，因此电容器两极间的电压就等于该支路两端的电压.2.当电容器和电阻并联后接入电路时，电容器两极间的电压与其并联电阻两端的电压相等.3.电路的电流、电压变化时，将会引起电容器的充(放)电.如果电容器两端电压升高，电容器将充电；如果电压降低，电容器将通过与它连接的电路放电.例3如图3所示，电源电动势E＝10V，内阻可忽略，R1＝4Ω，R2＝6Ω，C＝30μF，求：图3(1)S闭合后，稳定时通过R1的电流；(2)S原来闭合，然后断开，这个过程中流过R1的总电荷量.解析(1)电路稳定时，R1、R2串联，易求I＝＝1A.(2)S闭合时，电容器两端电压UC＝U2＝I·R2＝6V，储存的电荷量Q＝C·UC.S断开至达到稳定后电路中电流为零，此时UC′＝E，储存的电荷量Q′＝C·UC′.很显然电容器上的电荷量增加了ΔQ＝Q′－Q＝CUC′－CUC＝1.2×10－4C.电容器上电荷量的增加是在S断开以后才产生的，这只有通过R1这条电路实现，所以流过R1的电荷量就是电容器带电荷量的增加量.答案(1)1A(2)1.2×10－4C21.(闭合电路的动态分析)如图4所示的电路.三只相同的灯泡L1、L2、L3，当滑动变...
