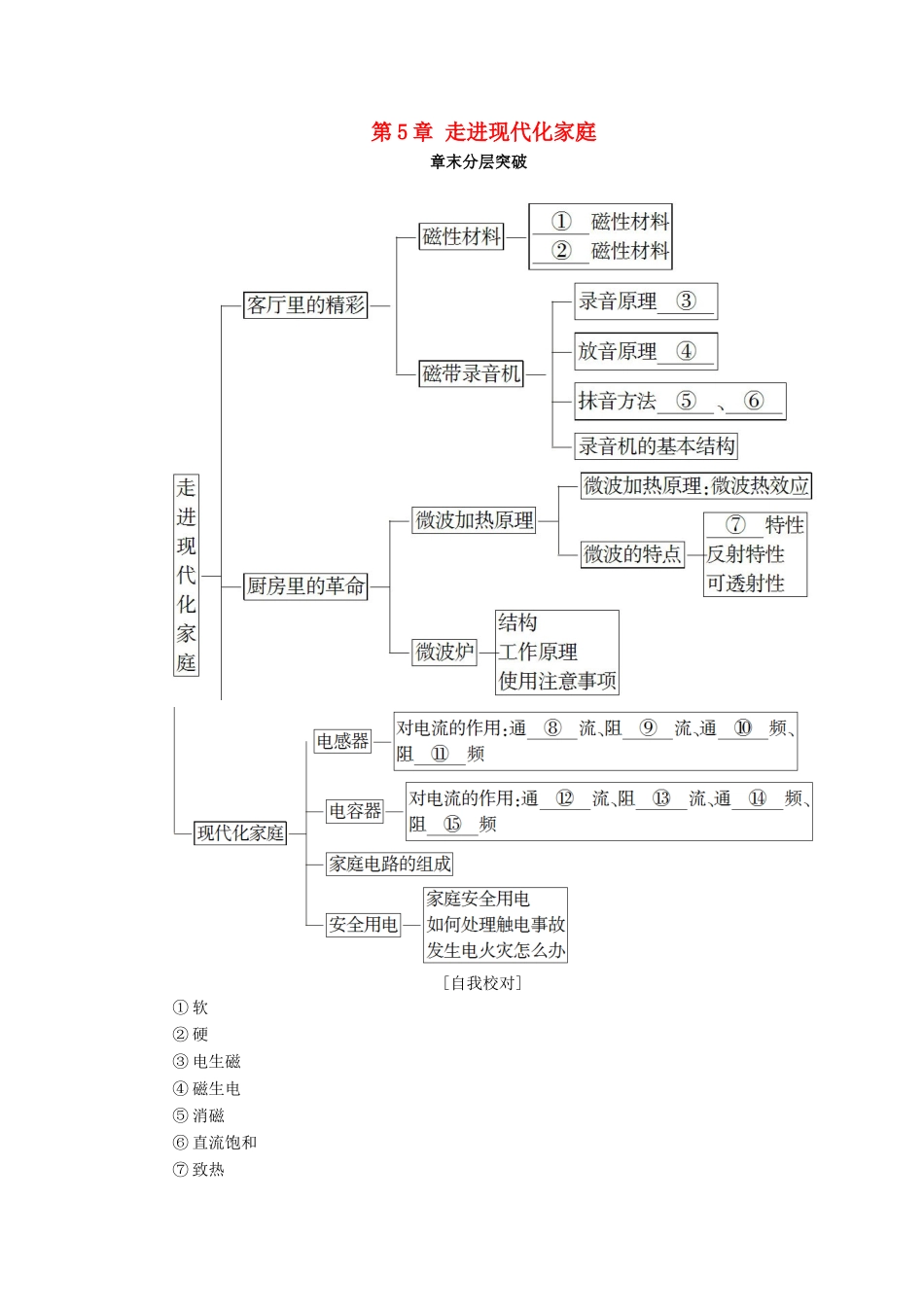

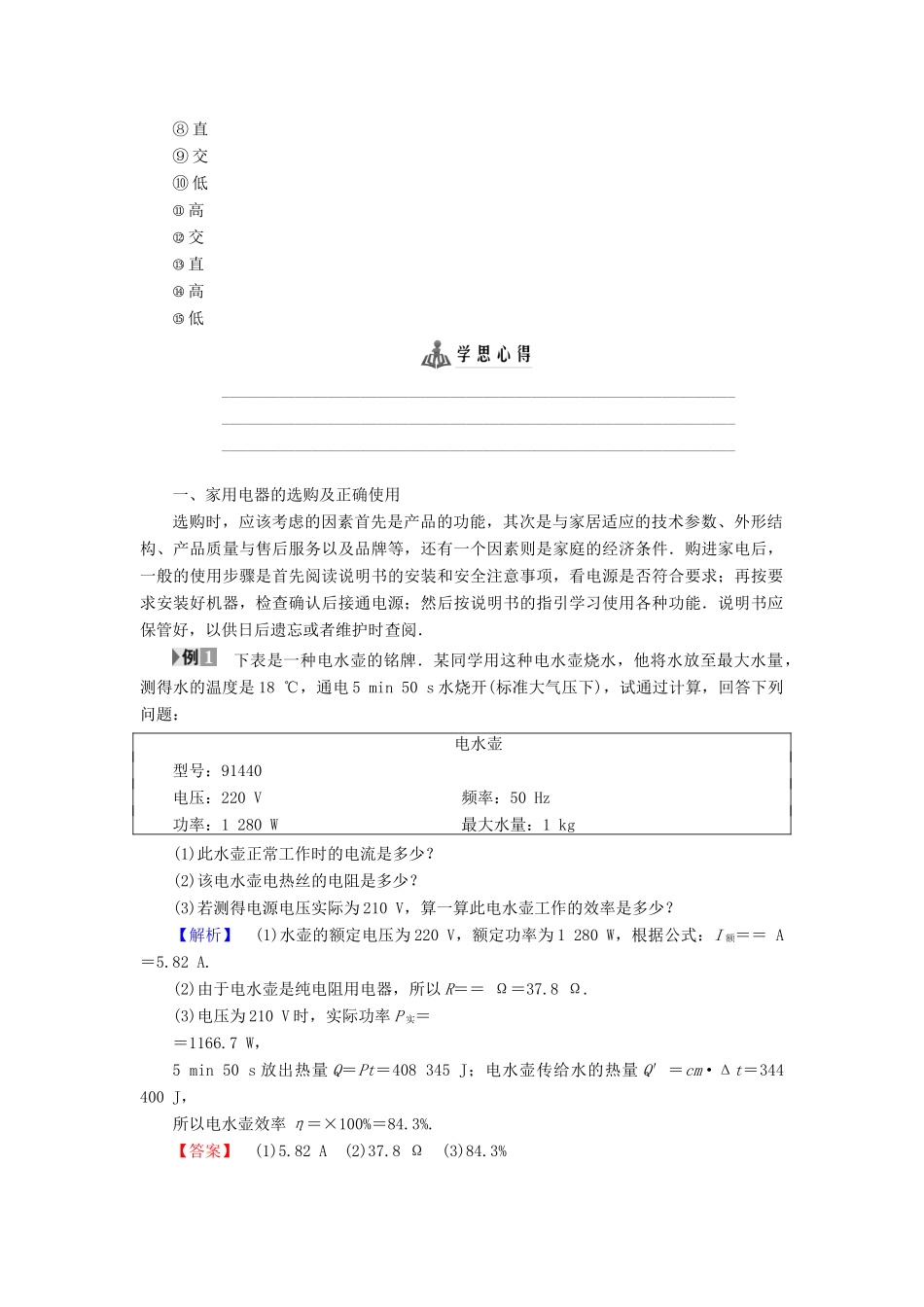

第5章走进现代化家庭章末分层突破[自我校对]①软②硬③电生磁④磁生电⑤消磁⑥直流饱和⑦致热⑧直⑨交⑩低⑪高⑫交⑬直⑭高⑮低_____________________________________________________________________________________________________________________________________________________________________________________________一、家用电器的选购及正确使用选购时，应该考虑的因素首先是产品的功能，其次是与家居适应的技术参数、外形结构、产品质量与售后服务以及品牌等，还有一个因素则是家庭的经济条件．购进家电后，一般的使用步骤是首先阅读说明书的安装和安全注意事项，看电源是否符合要求；再按要求安装好机器，检查确认后接通电源；然后按说明书的指引学习使用各种功能．说明书应保管好，以供日后遗忘或者维护时查阅．下表是一种电水壶的铭牌．某同学用这种电水壶烧水，他将水放至最大水量，测得水的温度是18℃，通电5min50s水烧开(标准大气压下)，试通过计算，回答下列问题：电水壶型号：91440电压：220V频率：50Hz功率：1280W最大水量：1kg(1)此水壶正常工作时的电流是多少？(2)该电水壶电热丝的电阻是多少？(3)若测得电源电压实际为210V，算一算此电水壶工作的效率是多少？【解析】(1)水壶的额定电压为220V，额定功率为1280W，根据公式：I额＝＝A＝5.82A.(2)由于电水壶是纯电阻用电器，所以R＝＝Ω＝37.8Ω.(3)电压为210V时，实际功率P实＝＝1166.7W，5min50s放出热量Q＝Pt＝408345J；电水壶传给水的热量Q′＝cm·Δt＝344400J，所以电水壶效率η＝×100%＝84.3%.【答案】(1)5.82A(2)37.8Ω(3)84.3%1．下表为某电饭锅铭牌上的一部分内容，根据表中的信息，可计算出在额定电压下，使用电饭锅时的电流约为()【导学号：17592059】电器名称电饭锅额定电压220V额定功率700W额定容量4.0LA.6.2AB．4.6AC．3.2AD．5.5A【解析】由P＝UI得I＝＝A＝3.18A.【答案】C二、用电器正常工作的分析方法1．用电器正常工作的条件(1)用电器两端的实际电压等于其额定电压；(2)用电器中的实际电流等于额定电流；(3)用电器的实际电功率等于其额定功率．由于以上三个条件中的任何一个得到满足时，其余两个条件同样满足，因此它们是用电器正常工作的等效条件，灵活选用等效条件，往往能够简化解题过程．2．用电器接入电路时的约定(1)纯电阻用电器接入电路中，若无特别说明，应认为其电阻不变；(2)用电器的实际功率超过额定功率时，认为它将被烧毁，不考虑其安全系数；(3)没有注明额定值的用电器(如用于限流的变阻器等)接入电路时，认为其工作的物理量均小于其额定值，能安全使用．如图51所示电路中E为电源，其电动势E＝9.0V，内阻可忽略不计，AB为滑动变阻器，其电阻R＝30Ω，L为一小灯泡，其额定电压U＝6.0V，额定功率P＝1.8W，S为开关，开始时滑动变阻器的触头位于B端，现在接通开关S，然后将触头缓慢地向A方滑动，当到达某一位置C处时，小灯泡刚好正常发光，则CB之间的电阻应为()【导学号：17592060】图51A．10ΩB．20ΩC．15ΩD．5Ω【解析】灯泡的工作电流I＝＝A＝0.3A故其电阻RL＝＝Ω＝20Ω此时A、C间电阻R1＝＝Ω＝10Ω故CB间电阻为R2＝R－R1＝20Ω故B选项正确．【答案】B2.根据灯泡铭牌(如图52)所给信息判断，下列说法正确的是()【导学号：17592061】图52A．灯泡适宜在25V的电路中使用B．灯泡在电压低于220V时，就不发光C．灯泡在任何情况下工作时，电功率都是25WD．灯泡在220V的电压下工作时，电功率是25W【解析】灯泡铭牌上标记“220”指的是额定电压220V；“25”指的是额定功率25W；当电压比220V低时电灯变暗，故选项D正确．【答案】D
