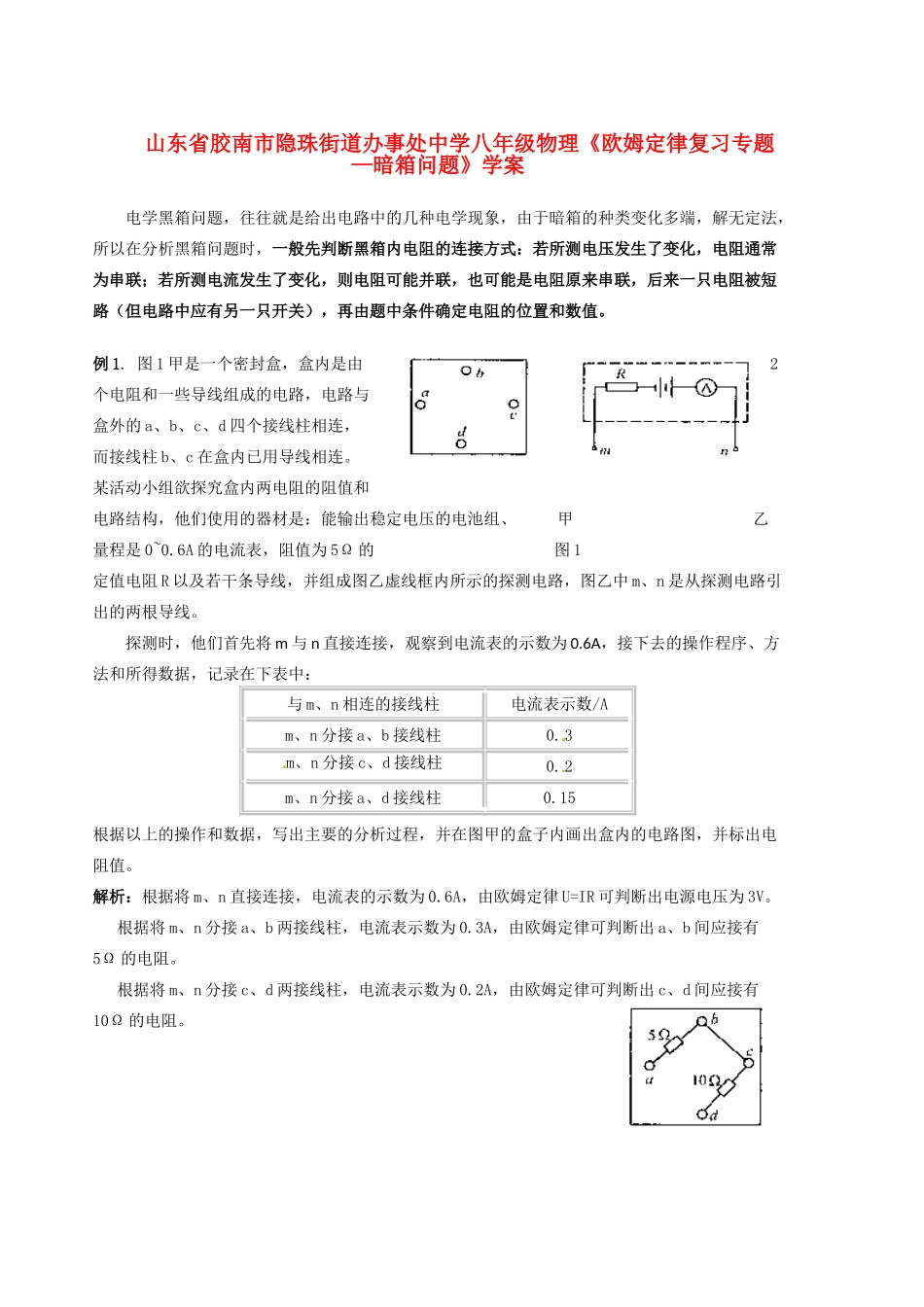

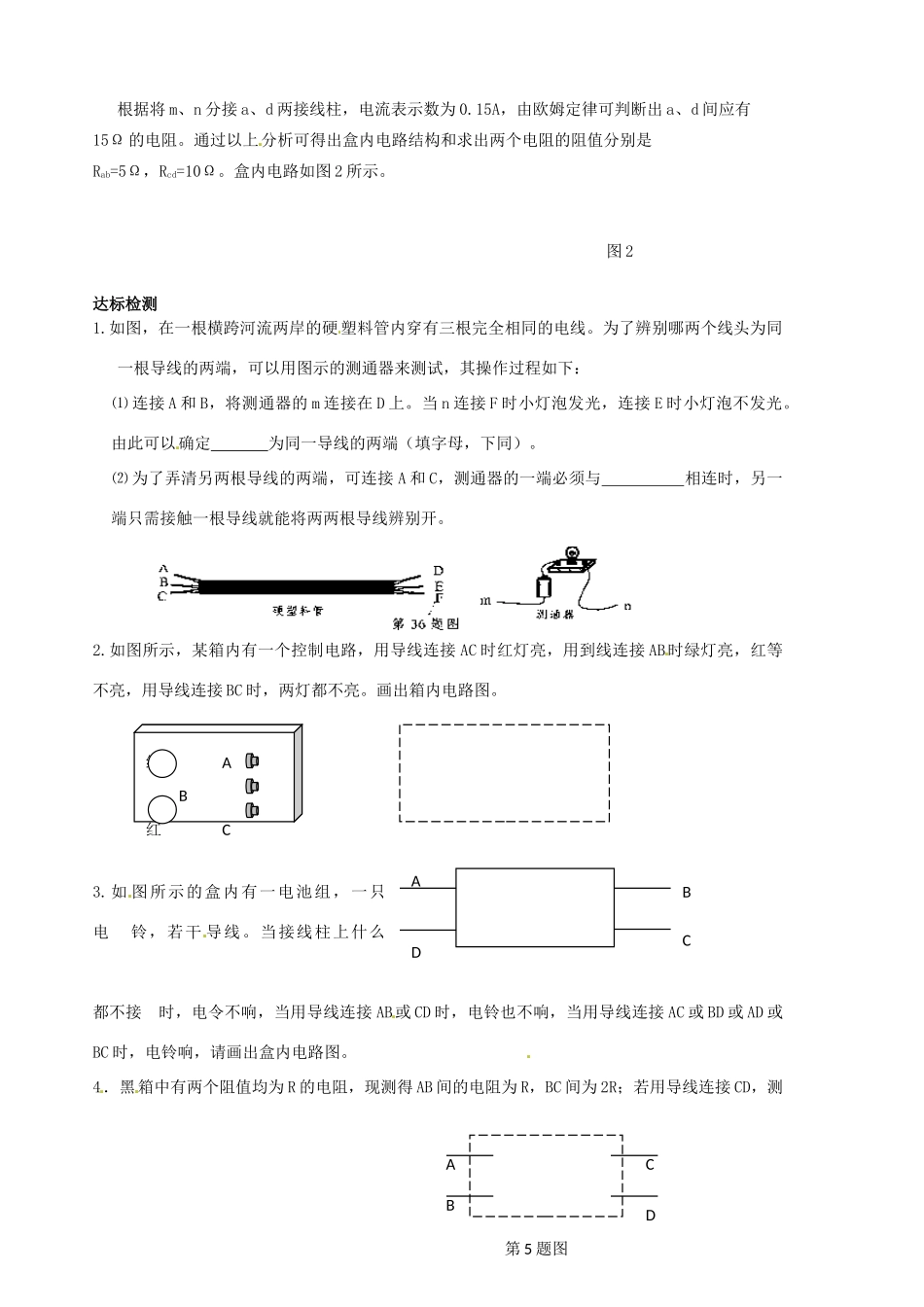

山东省胶南市隐珠街道办事处中学八年级物理《欧姆定律复习专题—暗箱问题》学案电学黑箱问题，往往就是给出电路中的几种电学现象，由于暗箱的种类变化多端，解无定法，所以在分析黑箱问题时，一般先判断黑箱内电阻的连接方式：若所测电压发生了变化，电阻通常为串联；若所测电流发生了变化，则电阻可能并联，也可能是电阻原来串联，后来一只电阻被短路（但电路中应有另一只开关），再由题中条件确定电阻的位置和数值。例1.图1甲是一个密封盒，盒内是由2个电阻和一些导线组成的电路，电路与盒外的a、b、c、d四个接线柱相连，而接线柱b、c在盒内已用导线相连。某活动小组欲探究盒内两电阻的阻值和电路结构，他们使用的器材是：能输出稳定电压的电池组、甲乙量程是0~0.6A的电流表，阻值为5Ω的图1定值电阻R以及若干条导线，并组成图乙虚线框内所示的探测电路，图乙中m、n是从探测电路引出的两根导线。探测时，他们首先将m与n直接连接，观察到电流表的示数为0.6A，接下去的操作程序、方法和所得数据，记录在下表中：与m、n相连的接线柱电流表示数/Am、n分接a、b接线柱0.3m、n分接c、d接线柱0.2m、n分接a、d接线柱0.15根据以上的操作和数据，写出主要的分析过程，并在图甲的盒子内画出盒内的电路图，并标出电阻值。解析：根据将m、n直接连接，电流表的示数为0.6A，由欧姆定律U=IR可判断出电源电压为3V。根据将m、n分接a、b两接线柱，电流表示数为0.3A，由欧姆定律可判断出a、b间应接有5Ω的电阻。根据将m、n分接c、d两接线柱，电流表示数为0.2A，由欧姆定律可判断出c、d间应接有10Ω的电阻。CBDA根据将m、n分接a、d两接线柱，电流表示数为0.15A，由欧姆定律可判断出a、d间应有15Ω的电阻。通过以上分析可得出盒内电路结构和求出两个电阻的阻值分别是Rab=5Ω，Rcd=10Ω。盒内电路如图2所示。图2达标检测1.如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定为同一导线的两端（填字母，下同）。⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两两根导线辨别开。2.如图所示，某箱内有一个控制电路，用导线连接AC时红灯亮，用到线连接AB时绿灯亮，红等不亮，用导线连接BC时，两灯都不亮。画出箱内电路图。3.如图所示的盒内有一电池组，一只电铃，若干导线。当接线柱上什么都不接时，电令不响，当用导线连接AB或CD时，电铃也不响，当用导线连接AC或BD或AD或BC时，电铃响，请画出盒内电路图。4．黑箱中有两个阻值均为R的电阻，现测得AB间的电阻为R，BC间为2R；若用导线连接CD，测绿AB红CBACD第5题图BACD第6题图得AB间的电阻为R，请在黑箱中画出两电阻的连接图。5．已知黑箱中有两个阻值均为R的电阻，RBD=0,RCD=3Ω,RAC=3Ω,RAB=6Ω,请画出框内电路，并求出R的值。6．一个盒子内有几个阻值均为R的定植电阻组成，已知A与C间的电阻为2R，B与D间的电阻为0，其余两点间的电阻均为R。试画出盒内最简单的电路图。BACD第4题图课后反思：
