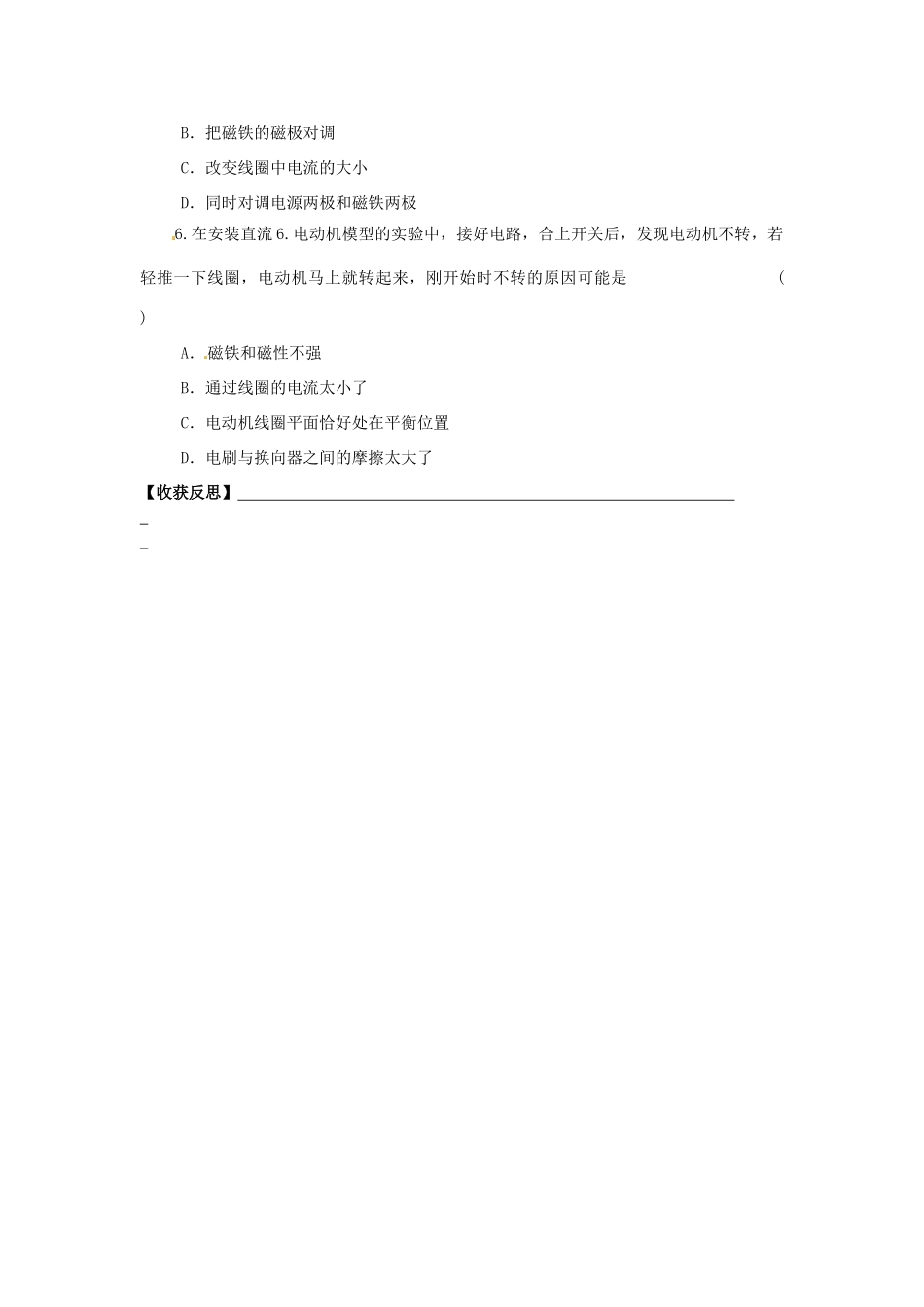

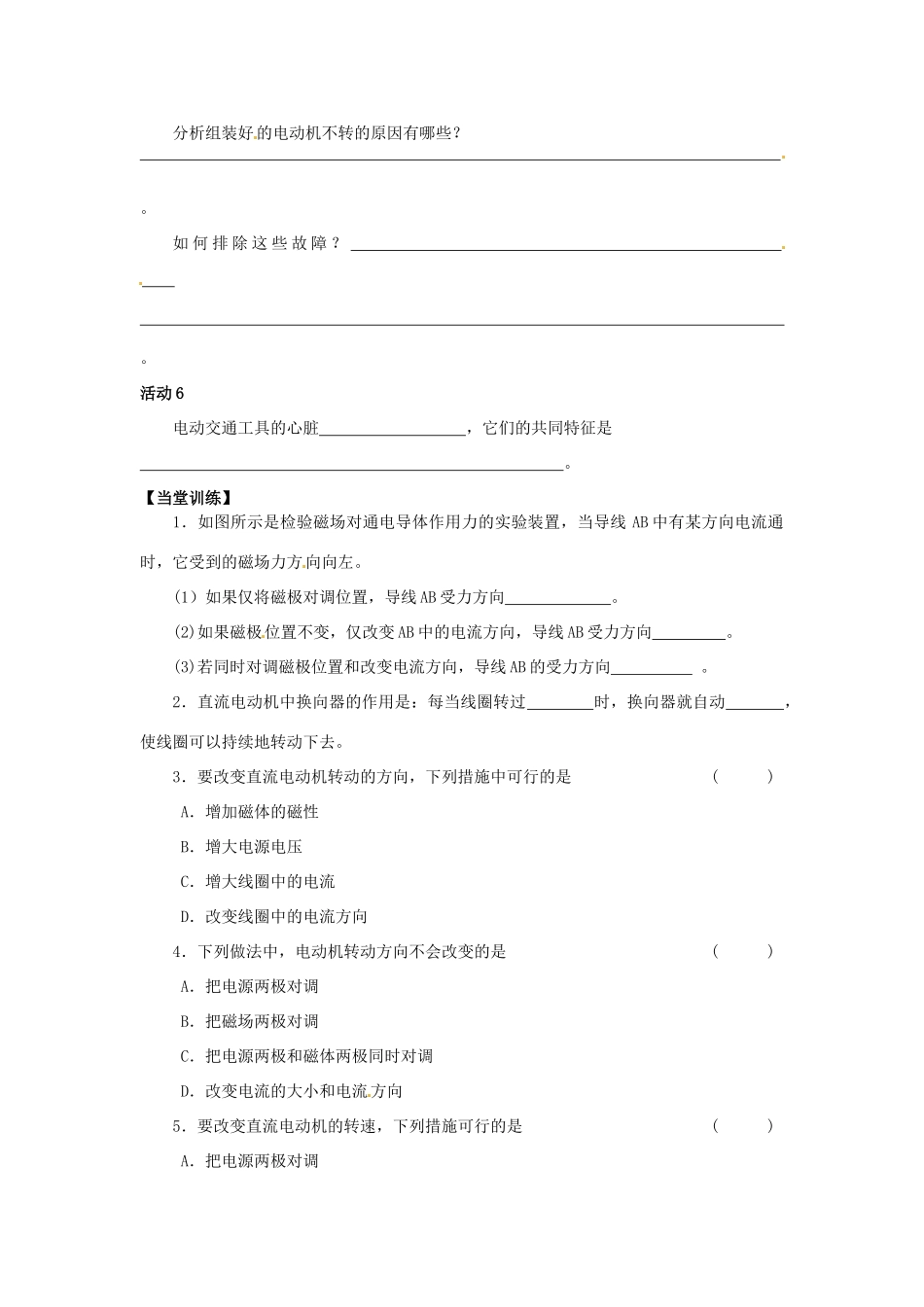

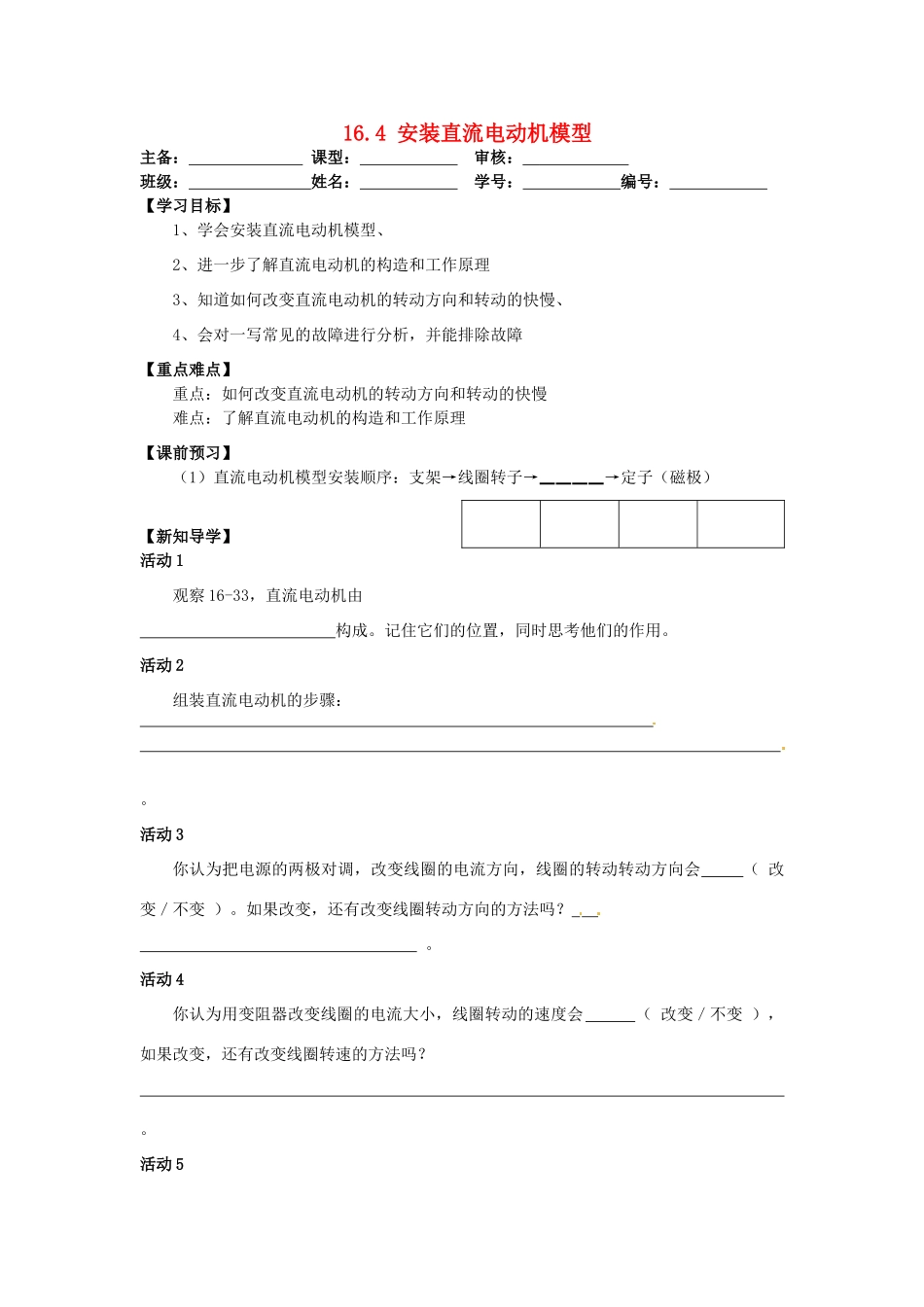

16.4安装直流电动机模型主备：课型：审核：班级：姓名：学号：编号：【学习目标】1、学会安装直流电动机模型、2、进一步了解直流电动机的构造和工作原理3、知道如何改变直流电动机的转动方向和转动的快慢、4、会对一写常见的故障进行分析，并能排除故障【重点难点】重点：如何改变直流电动机的转动方向和转动的快慢难点：了解直流电动机的构造和工作原理【课前预习】（1）直流电动机模型安装顺序：支架→线圈转子→▁▁▁▁→定子（磁极）【新知导学】活动1观察16-33，直流电动机由构成。记住它们的位置，同时思考他们的作用。活动2组装直流电动机的步骤：。活动3你认为把电源的两极对调，改变线圈的电流方向，线圈的转动转动方向会（改变／不变）。如果改变，还有改变线圈转动方向的方法吗？。活动4你认为用变阻器改变线圈的电流大小，线圈转动的速度会（改变／不变），如果改变，还有改变线圈转速的方法吗？。活动5分析组装好的电动机不转的原因有哪些？。如何排除这些故障？。活动6电动交通工具的心脏，它们的共同特征是。【当堂训练】1．如图所示是检验磁场对通电导体作用力的实验装置，当导线AB中有某方向电流通时，它受到的磁场力方向向左。(1）如果仅将磁极对调位置，导线AB受力方向。(2)如果磁极位置不变，仅改变AB中的电流方向，导线AB受力方向。(3)若同时对调磁极位置和改变电流方向，导线AB的受力方向。2．直流电动机中换向器的作用是：每当线圈转过时，换向器就自动，使线圈可以持续地转动下去。3．要改变直流电动机转动的方向，下列措施中可行的是()A．增加磁体的磁性B．增大电源电压C．增大线圈中的电流D．改变线圈中的电流方向4．下列做法中，电动机转动方向不会改变的是()A．把电源两极对调B．把磁场两极对调C．把电源两极和磁体两极同时对调D．改变电流的大小和电流方向5．要改变直流电动机的转速，下列措施可行的是()A．把电源两极对调B．把磁铁的磁极对调C．改变线圈中电流的大小D．同时对调电源两极和磁铁两极6.在安装直流6.电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是()A．磁铁和磁性不强B．通过线圈的电流太小了C．电动机线圈平面恰好处在平衡位置D．电刷与换向器之间的摩擦太大了【收获反思】
