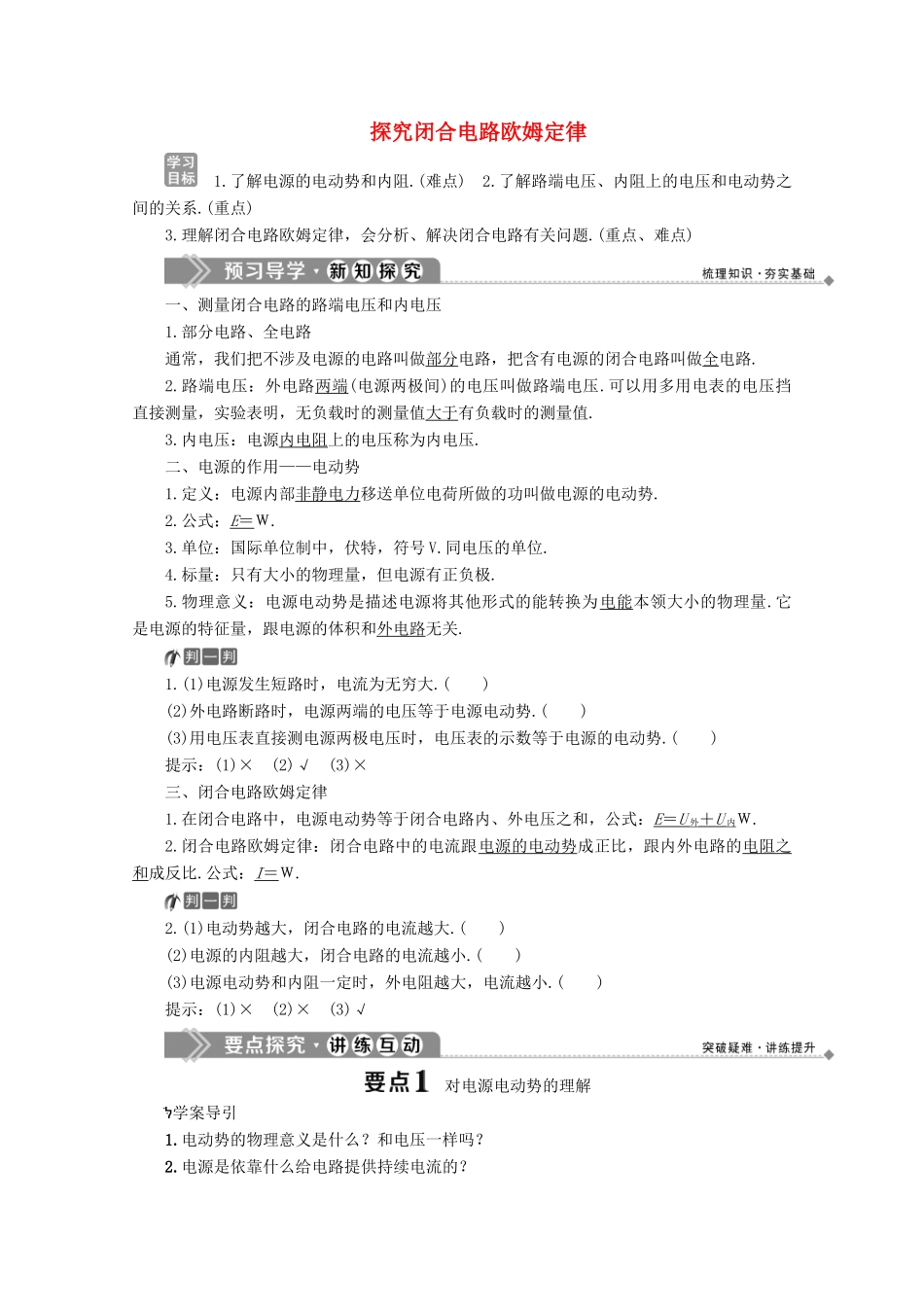

探究闭合电路欧姆定律1.了解电源的电动势和内阻.(难点)2.了解路端电压、内阻上的电压和电动势之间的关系.(重点)3.理解闭合电路欧姆定律，会分析、解决闭合电路有关问题.(重点、难点)一、测量闭合电路的路端电压和内电压1.部分电路、全电路通常，我们把不涉及电源的电路叫做部分电路，把含有电源的闭合电路叫做全电路.2.路端电压：外电路两端(电源两极间)的电压叫做路端电压.可以用多用电表的电压挡直接测量，实验表明，无负载时的测量值大于有负载时的测量值.3.内电压：电源内电阻上的电压称为内电压.二、电源的作用——电动势1.定义：电源内部非静电力移送单位电荷所做的功叫做电源的电动势.2.公式：E＝Ｗ.3.单位：国际单位制中，伏特，符号V.同电压的单位.4.标量：只有大小的物理量，但电源有正负极.5.物理意义：电源电动势是描述电源将其他形式的能转换为电能本领大小的物理量.它是电源的特征量，跟电源的体积和外电路无关.1.(1)电源发生短路时，电流为无穷大.()(2)外电路断路时，电源两端的电压等于电源电动势.()(3)用电压表直接测电源两极电压时，电压表的示数等于电源的电动势.()提示：(1)×(2)√(3)×三、闭合电路欧姆定律1.在闭合电路中，电源电动势等于闭合电路内、外电压之和，公式：E＝U外＋U内Ｗ.2.闭合电路欧姆定律：闭合电路中的电流跟电源的电动势成正比，跟内外电路的电阻之和成反比.公式：I＝Ｗ.2.(1)电动势越大，闭合电路的电流越大.()(2)电源的内阻越大，闭合电路的电流越小.()(3)电源电动势和内阻一定时，外电阻越大，电流越小.()提示：(1)×(2)×(3)√对电源电动势的理解学案导引1.电动势的物理意义是什么？和电压一样吗？2.电源是依靠什么给电路提供持续电流的？1.对电源作用的理解(1)从电荷受力的角度，如图所示，在外电路中电流是在静电力的作用下从电源的正极流向电源的负极，即从高电势到低电势.在电源内部电流只能从电源的负极流向正极，即从低电势到高电势.而静电力不仅不可能使电流从低电势流向高电势，而且还将起阻碍作用，因此在电源内部必然有一种“力”，使电流克服静电力从低电势流向高电势，这种力就称为“非静电力”.(2)从能量的观点来理解电源的非静电力移动电荷做功的过程，其实就是把其他形式的能量转化为电能的过程.不同的电源，其内部存在的非静电力也不相同，其做功的能力也就不同，即从电源负极“搬运”相同的正电荷经电源内部到电源正极，所做的功不相同.2.电动势与电压的区别电压电源电动势意义表示电场力做功将电能转化成其他形式的能的本领表示非静电力做功将其他形式的能转化成电势能的本领定义UAB＝，将单位电荷量的正电荷从导体一端移到另一端时，电场力做的功E＝，将单位电荷量的正电荷从电源负极移到正极时，非静电力做的功决定因素由电源及导体电阻、导体连接方法决定由电源本身决定，与其他因素无关测量方法将电压表并联在被测电路两端(1)将内阻很大的电压表并联在电源两端，且外电路断开；(2)用伏安法联系电路闭合时，E＝U内＋U外，电路断开时，E＝U开路下列关于电动势的说法中正确的是()A．电动势就是电势差，也叫电压，单位是VB．电动势大的电源做功一定多C．电动势大的电源做功一定快D．电动势的大小等于电路中通过单位电荷时电源所提供的电能[思路点拨]解此题要依据电动势的物理意义及电动势和电压的区别进行分析.[解析]电动势是由电源本身性质决定的，与外电路没有关系，而电势差是由电源及外电路共同决定的，是随外电路电阻的变化而变化的，故A错误；电源电动势大只能说明电源把其他形式的能量转化为电能的能力大，其做功不一定快，也不一定多，故B、C错误；由电动势的物理意义知电动势的大小就等于在电源内部移动单位正电荷所做的功，故D正确.[答案]D解决有关电动势理解问题的关键是要掌握对电动势多层次的描述，明确它是电源本身的一个物理量，与外界无关，只与电源内部构造有关.1.(多选)关于电动势E的说法中正确的是()A．电动势E的大小，与非静电力所做的功W的大小成正比，与移送电荷量q的大小成反比B．电动势E是由电源本身决定的，跟电源的体积和外电路均无关C．电动势E是表征电源把其他形式的能转化为电能本...
