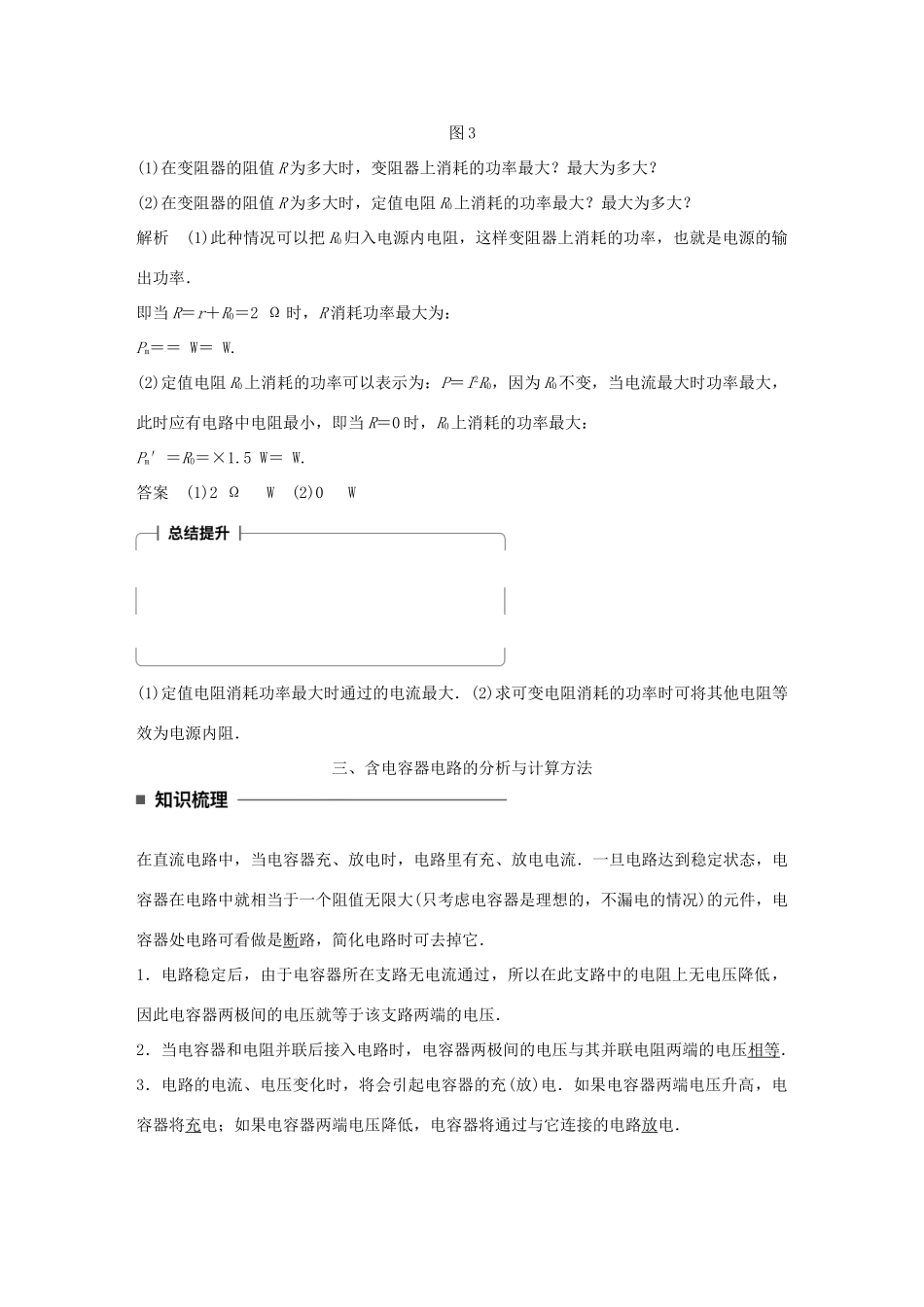

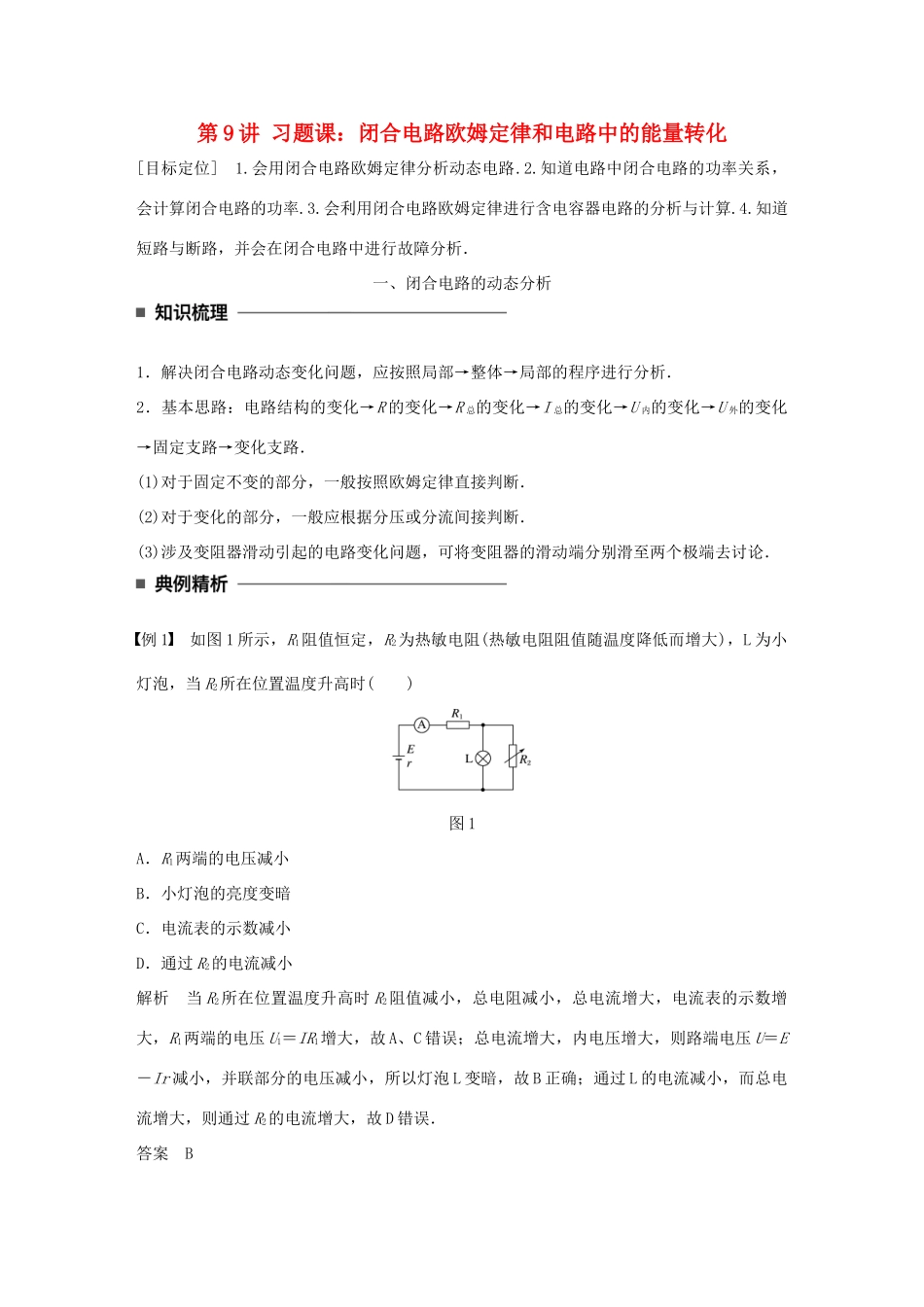

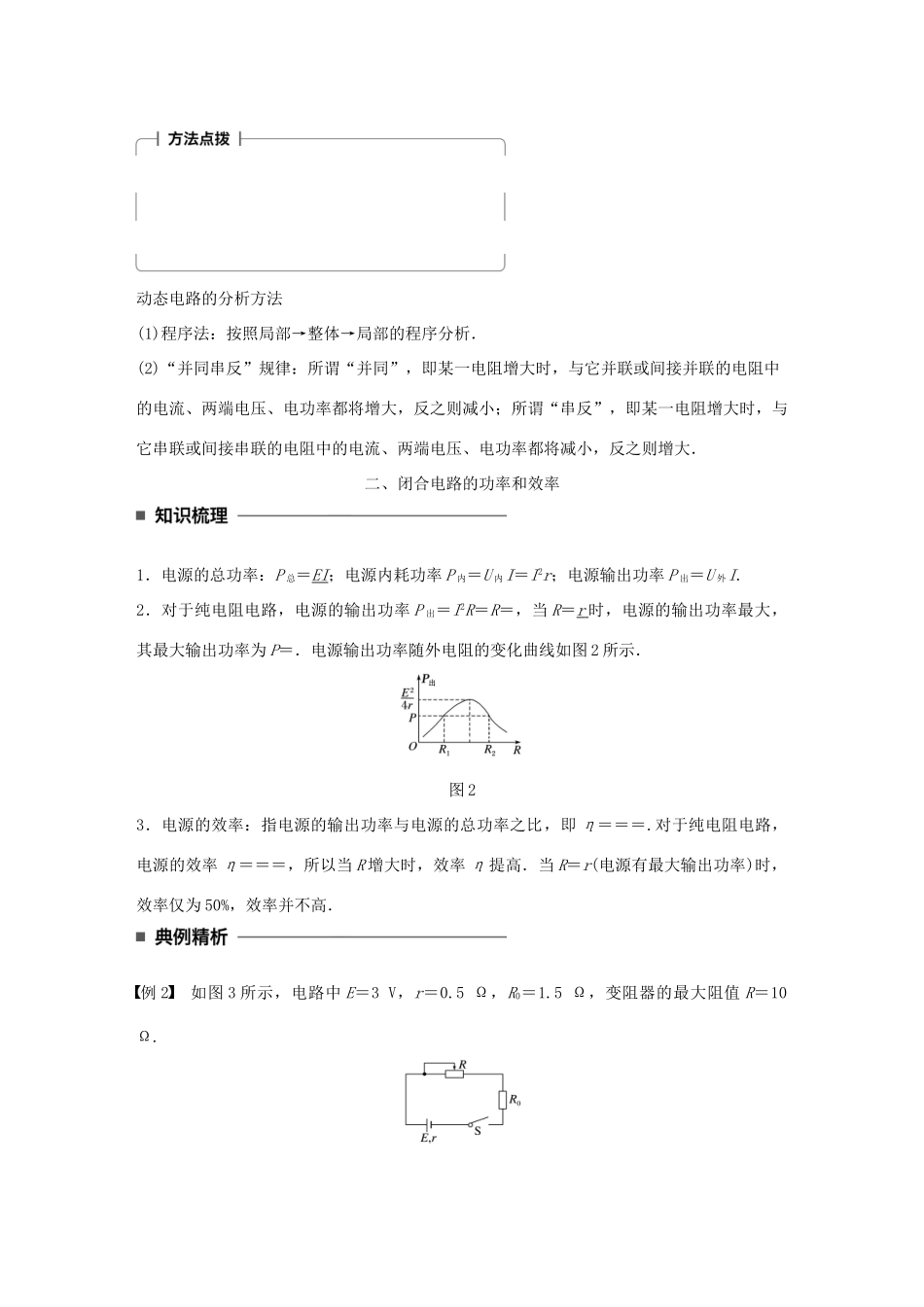

第9讲习题课：闭合电路欧姆定律和电路中的能量转化[目标定位]1.会用闭合电路欧姆定律分析动态电路.2.知道电路中闭合电路的功率关系，会计算闭合电路的功率.3.会利用闭合电路欧姆定律进行含电容器电路的分析与计算.4.知道短路与断路，并会在闭合电路中进行故障分析．一、闭合电路的动态分析1．解决闭合电路动态变化问题，应按照局部→整体→局部的程序进行分析．2．基本思路：电路结构的变化→R的变化→R总的变化→I总的变化→U内的变化→U外的变化→固定支路→变化支路．(1)对于固定不变的部分，一般按照欧姆定律直接判断．(2)对于变化的部分，一般应根据分压或分流间接判断．(3)涉及变阻器滑动引起的电路变化问题，可将变阻器的滑动端分别滑至两个极端去讨论．例1如图1所示，R1阻值恒定，R2为热敏电阻(热敏电阻阻值随温度降低而增大)，L为小灯泡，当R2所在位置温度升高时()图1A．R1两端的电压减小B．小灯泡的亮度变暗C．电流表的示数减小D．通过R2的电流减小解析当R2所在位置温度升高时R2阻值减小，总电阻减小，总电流增大，电流表的示数增大，R1两端的电压U1＝IR1增大，故A、C错误；总电流增大，内电压增大，则路端电压U＝E－Ir减小，并联部分的电压减小，所以灯泡L变暗，故B正确；通过L的电流减小，而总电流增大，则通过R2的电流增大，故D错误．答案B动态电路的分析方法(1)程序法：按照局部→整体→局部的程序分析．(2)“并同串反”规律：所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小；所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大．二、闭合电路的功率和效率1．电源的总功率：P总＝EI；电源内耗功率P内＝U内I＝I2r；电源输出功率P出＝U外I.2．对于纯电阻电路，电源的输出功率P出＝I2R＝R＝，当R＝r时，电源的输出功率最大，其最大输出功率为P＝．电源输出功率随外电阻的变化曲线如图2所示．图23．电源的效率：指电源的输出功率与电源的总功率之比，即η＝＝＝.对于纯电阻电路，电源的效率η＝＝＝，所以当R增大时，效率η提高．当R＝r(电源有最大输出功率)时，效率仅为50%，效率并不高．例2如图3所示，电路中E＝3V，r＝0.5Ω，R0＝1.5Ω，变阻器的最大阻值R＝10Ω.图3(1)在变阻器的阻值R为多大时，变阻器上消耗的功率最大？最大为多大？(2)在变阻器的阻值R为多大时，定值电阻R0上消耗的功率最大？最大为多大？解析(1)此种情况可以把R0归入电源内电阻，这样变阻器上消耗的功率，也就是电源的输出功率．即当R＝r＋R0＝2Ω时，R消耗功率最大为：Pm＝＝W＝W.(2)定值电阻R0上消耗的功率可以表示为：P＝I2R0，因为R0不变，当电流最大时功率最大，此时应有电路中电阻最小，即当R＝0时，R0上消耗的功率最大：Pm′＝R0＝×1.5W＝W.答案(1)2ΩW(2)0W(1)定值电阻消耗功率最大时通过的电流最大．(2)求可变电阻消耗的功率时可将其他电阻等效为电源内阻．三、含电容器电路的分析与计算方法在直流电路中，当电容器充、放电时，电路里有充、放电电流．一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大(只考虑电容器是理想的，不漏电的情况)的元件，电容器处电路可看做是断路，简化电路时可去掉它．1．电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降低，因此电容器两极间的电压就等于该支路两端的电压．2．当电容器和电阻并联后接入电路时，电容器两极间的电压与其并联电阻两端的电压相等．3．电路的电流、电压变化时，将会引起电容器的充(放)电．如果电容器两端电压升高，电容器将充电；如果电容器两端电压降低，电容器将通过与它连接的电路放电．例3如图4所示，电源电动势E＝10V，内阻可忽略，R1＝4Ω，R2＝6Ω，C＝30μF，求：图4(1)S闭合后，稳定时通过R1的电流；(2)S原来闭合，然后断开，这个过程中流过R1的电荷量．解析(1)S闭合后，电路稳定时，R1、R2串联，易求I＝＝1A，即为通过R1的电流．(2)S闭合时，电容器两端电压UC＝U2＝I·R2＝6V，储存的电荷量Q1＝C·UC.S断开至达到稳定后电路中电流为零，此时UC′＝E，储存...
