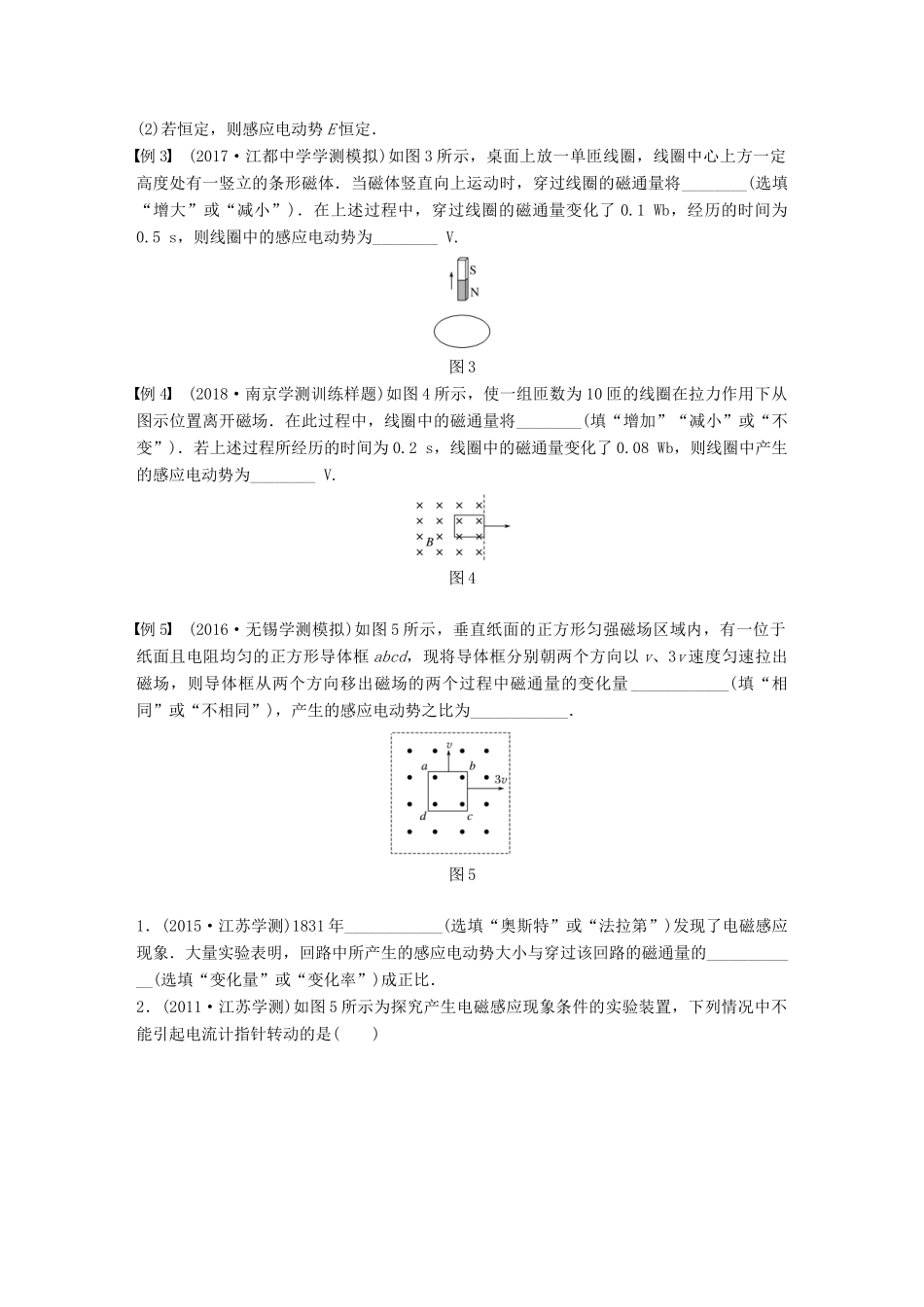

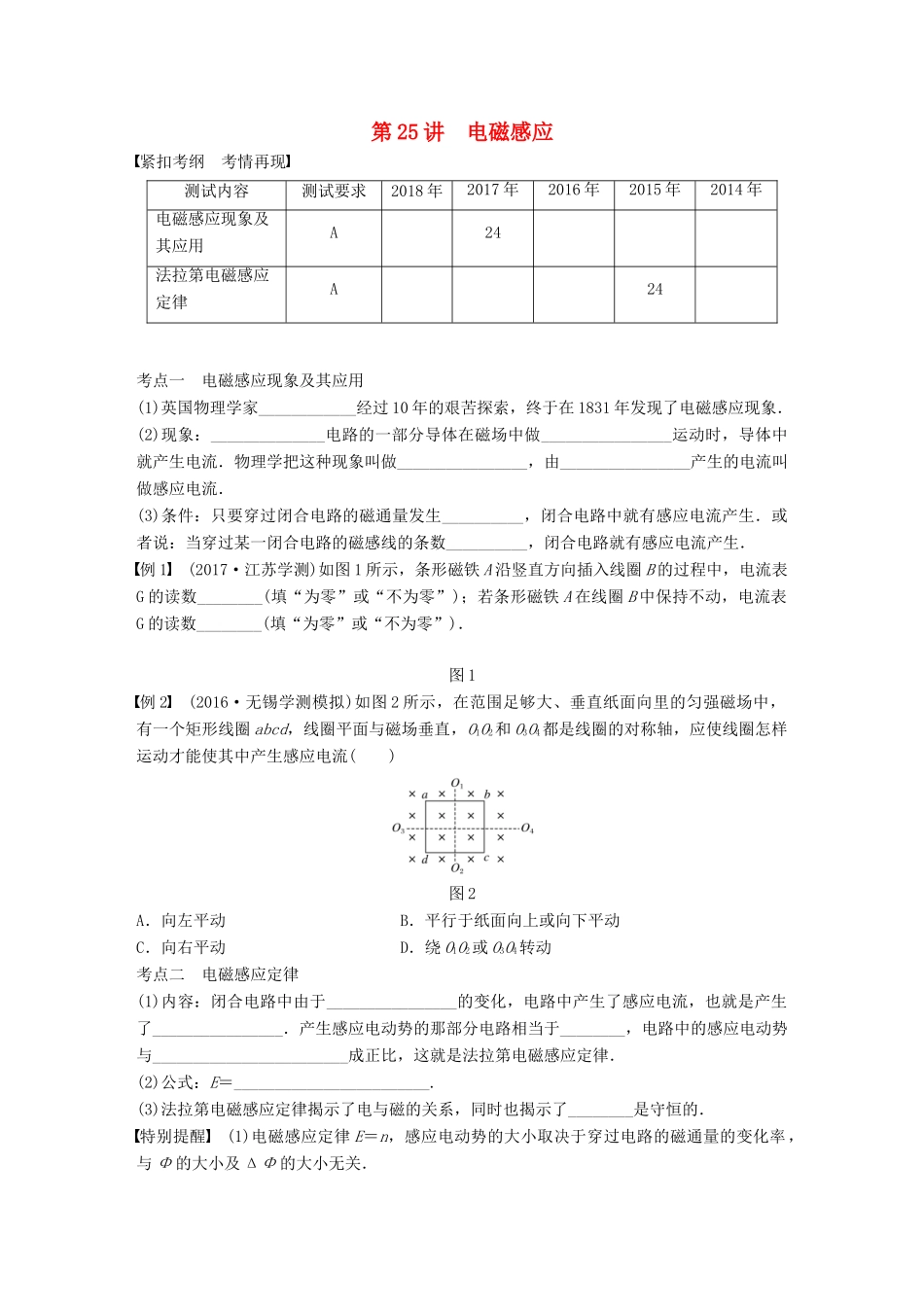

第25讲电磁感应紧扣考纲考情再现测试内容测试要求2018年2017年2016年2015年2014年电磁感应现象及其应用A24法拉第电磁感应定律A24考点一电磁感应现象及其应用(1)英国物理学家____________经过10年的艰苦探索，终于在1831年发现了电磁感应现象．(2)现象：______________电路的一部分导体在磁场中做________________运动时，导体中就产生电流．物理学把这种现象叫做________________，由________________产生的电流叫做感应电流．(3)条件：只要穿过闭合电路的磁通量发生__________，闭合电路中就有感应电流产生．或者说：当穿过某一闭合电路的磁感线的条数__________，闭合电路就有感应电流产生．例1(2017·江苏学测)如图1所示，条形磁铁A沿竖直方向插入线圈B的过程中，电流表G的读数________(填“为零”或“不为零”)；若条形磁铁A在线圈B中保持不动，电流表G的读数________(填“为零”或“不为零”)．图1例2(2016·无锡学测模拟)如图2所示，在范围足够大、垂直纸面向里的匀强磁场中，有一个矩形线圈abcd，线圈平面与磁场垂直，O1O2和O3O4都是线圈的对称轴，应使线圈怎样运动才能使其中产生感应电流()图2A．向左平动B．平行于纸面向上或向下平动C．向右平动D．绕O1O2或O3O4转动考点二电磁感应定律(1)内容：闭合电路中由于________________的变化，电路中产生了感应电流，也就是产生了________________．产生感应电动势的那部分电路相当于________，电路中的感应电动势与________________________成正比，这就是法拉第电磁感应定律．(2)公式：E＝________________________.(3)法拉第电磁感应定律揭示了电与磁的关系，同时也揭示了________是守恒的．特别提醒(1)电磁感应定律E＝n，感应电动势的大小取决于穿过电路的磁通量的变化率，与Φ的大小及ΔΦ的大小无关．(2)若恒定，则感应电动势E恒定．例3(2017·江都中学学测模拟)如图3所示，桌面上放一单匝线圈，线圈中心上方一定高度处有一竖立的条形磁体．当磁体竖直向上运动时，穿过线圈的磁通量将________(选填“增大”或“减小”)．在上述过程中，穿过线圈的磁通量变化了0.1Wb，经历的时间为0.5s，则线圈中的感应电动势为________V.图3例4(2018·南京学测训练样题)如图4所示，使一组匝数为10匝的线圈在拉力作用下从图示位置离开磁场．在此过程中，线圈中的磁通量将________(填“增加”“减小”或“不变”)．若上述过程所经历的时间为0.2s，线圈中的磁通量变化了0.08Wb，则线圈中产生的感应电动势为________V.图4例5(2016·无锡学测模拟)如图5所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd，现将导体框分别朝两个方向以v、3v速度匀速拉出磁场，则导体框从两个方向移出磁场的两个过程中磁通量的变化量____________(填“相同”或“不相同”)，产生的感应电动势之比为____________．图51．(2015·江苏学测)1831年____________(选填“奥斯特”或“法拉第”)发现了电磁感应现象．大量实验表明，回路中所产生的感应电动势大小与穿过该回路的磁通量的____________(选填“变化量”或“变化率”)成正比．2．(2011·江苏学测)如图5所示为探究产生电磁感应现象条件的实验装置，下列情况中不能引起电流计指针转动的是()图5A．闭合电键瞬间B．断开电键瞬间C．闭合电键后拔出铁芯瞬间D．断开电键使变阻器的滑动头向右移动3．(2008·江苏学测)一个闭合线圈放在变化的磁场中，线圈产生的感应电动势为E.若仅将线圈匝数增加为原来的2倍，则线圈产生的感应电动势变为()A．2EB．EC.D.4．(2018·南京学测模拟)如图6所示，螺线管的匝数为10匝，在0.1s内穿过螺线管的磁通量由0.02Wb均匀变为0.06Wb，则磁通量的变化率为________Wb/s，则螺线管两端产生的感应电动势为________V.图6答案精析考点突破考点一(1)法拉第(2)闭合切割磁感线电磁感应电磁感应(3)变化变化例1不为零为零解析条形磁铁A沿竖直方向插入线圈B的过程中，通过B的磁通量增大，B是闭合的，则电流表G的读数不为零；若条形磁铁A在线圈B中保持不动，通过B的磁通量不变，电流表G读数为零．例2D考点二(1)磁通量感应电动势电源磁通量的变化率(2)n(3)能量例3减小0.2例4...
