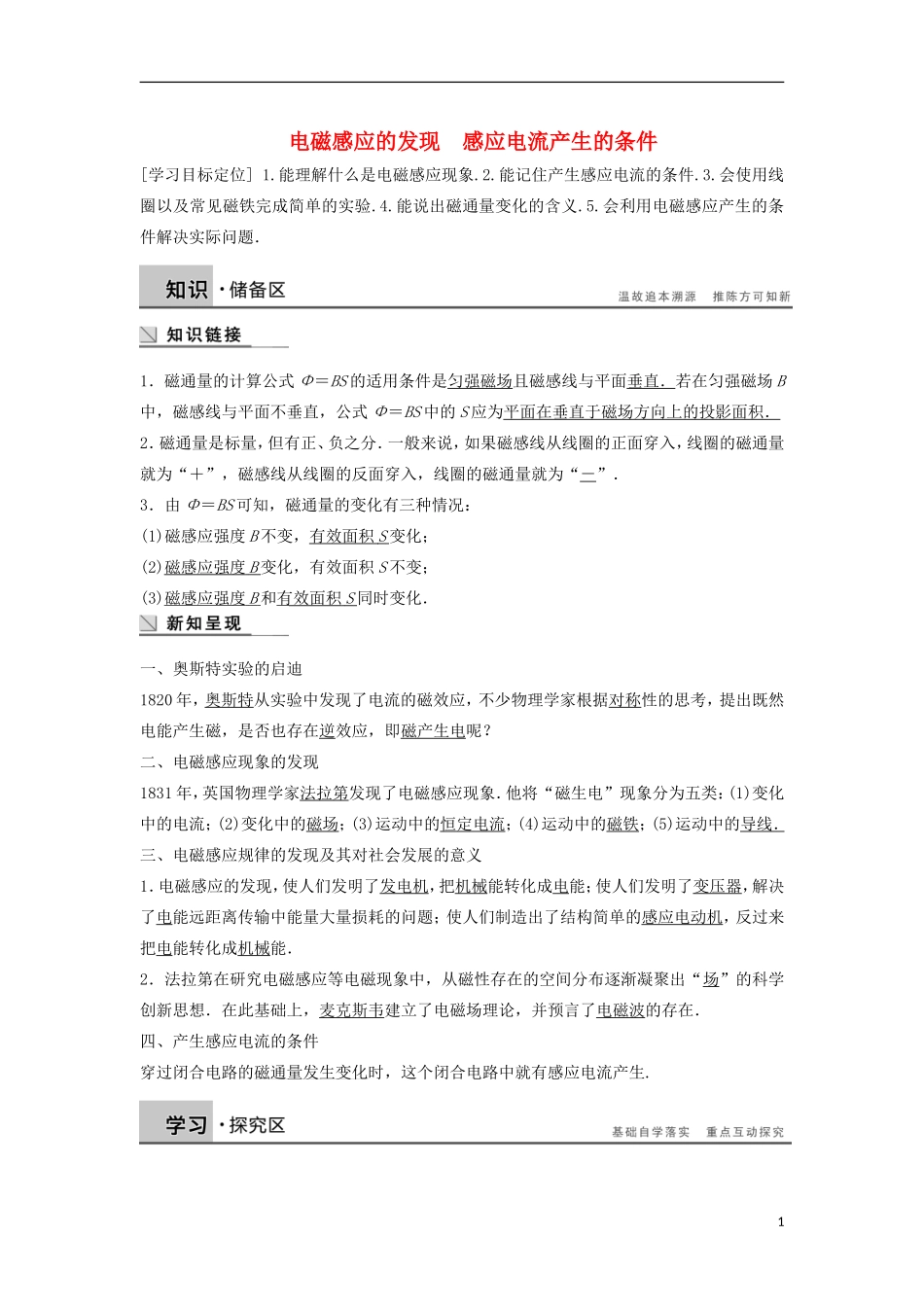

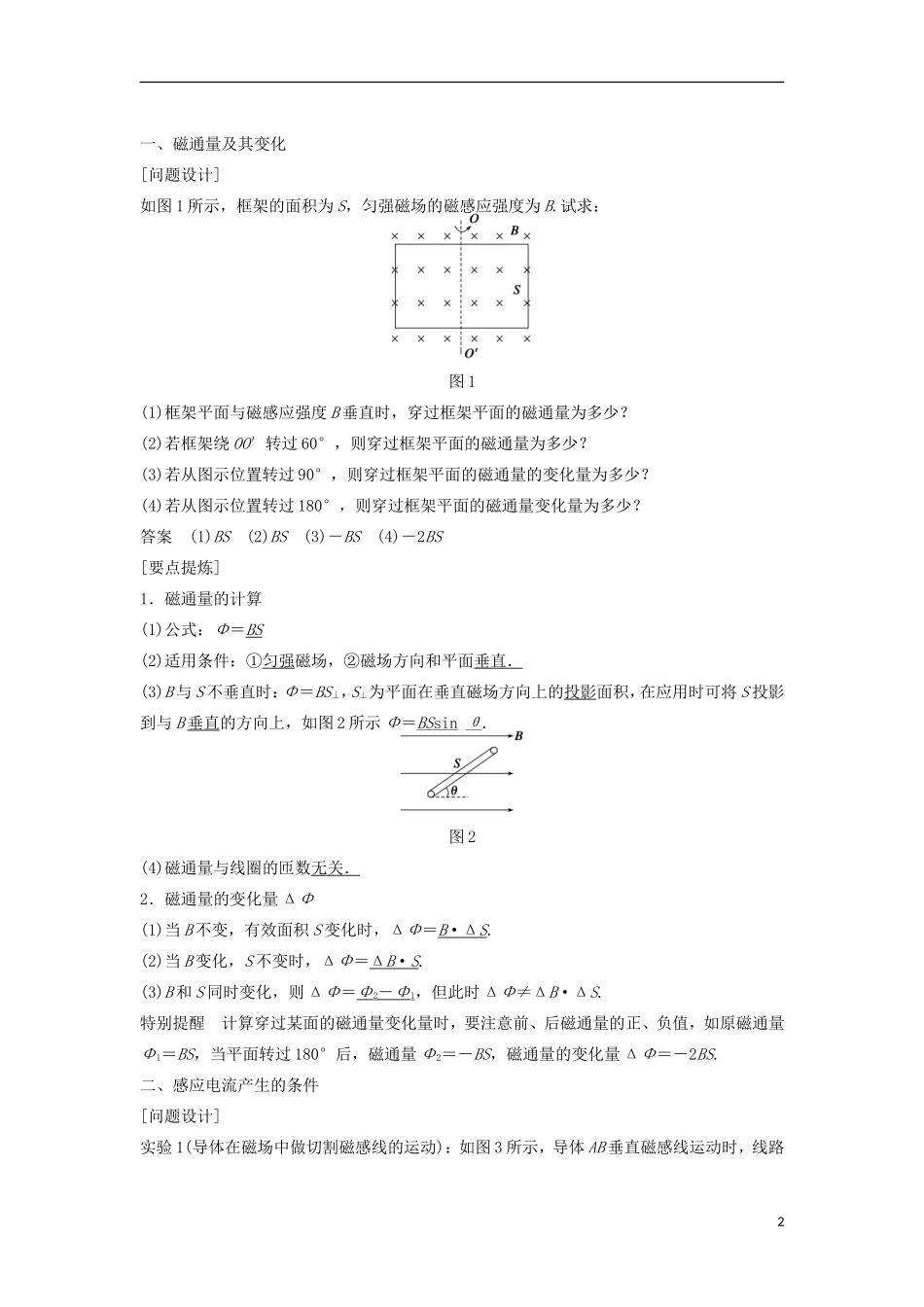

电磁感应的发现感应电流产生的条件[学习目标定位]1.能理解什么是电磁感应现象.2.能记住产生感应电流的条件.3.会使用线圈以及常见磁铁完成简单的实验.4.能说出磁通量变化的含义.5.会利用电磁感应产生的条件解决实际问题．1．磁通量的计算公式Φ＝BS的适用条件是匀强磁场且磁感线与平面垂直．若在匀强磁场B中，磁感线与平面不垂直，公式Φ＝BS中的S应为平面在垂直于磁场方向上的投影面积．2．磁通量是标量，但有正、负之分．一般来说，如果磁感线从线圈的正面穿入，线圈的磁通量就为“＋”，磁感线从线圈的反面穿入，线圈的磁通量就为“－”．3．由Φ＝BS可知，磁通量的变化有三种情况：(1)磁感应强度B不变，有效面积S变化；(2)磁感应强度B变化，有效面积S不变；(3)磁感应强度B和有效面积S同时变化．一、奥斯特实验的启迪1820年，奥斯特从实验中发现了电流的磁效应，不少物理学家根据对称性的思考，提出既然电能产生磁，是否也存在逆效应，即磁产生电呢？二、电磁感应现象的发现1831年，英国物理学家法拉第发现了电磁感应现象．他将“磁生电”现象分为五类：(1)变化中的电流；(2)变化中的磁场；(3)运动中的恒定电流；(4)运动中的磁铁；(5)运动中的导线．三、电磁感应规律的发现及其对社会发展的意义1．电磁感应的发现，使人们发明了发电机，把机械能转化成电能；使人们发明了变压器，解决了电能远距离传输中能量大量损耗的问题；使人们制造出了结构简单的感应电动机，反过来把电能转化成机械能．2．法拉第在研究电磁感应等电磁现象中，从磁性存在的空间分布逐渐凝聚出“场”的科学创新思想．在此基础上，麦克斯韦建立了电磁场理论，并预言了电磁波的存在．四、产生感应电流的条件穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生.1一、磁通量及其变化[问题设计]如图1所示，框架的面积为S，匀强磁场的磁感应强度为B.试求：图1(1)框架平面与磁感应强度B垂直时，穿过框架平面的磁通量为多少？(2)若框架绕OO′转过60°，则穿过框架平面的磁通量为多少？(3)若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？(4)若从图示位置转过180°，则穿过框架平面的磁通量变化量为多少？答案(1)BS(2)BS(3)－BS(4)－2BS[要点提炼]1．磁通量的计算(1)公式：Φ＝BS(2)适用条件：①匀强磁场，②磁场方向和平面垂直．(3)B与S不垂直时：Φ＝BS⊥，S⊥为平面在垂直磁场方向上的投影面积，在应用时可将S投影到与B垂直的方向上，如图2所示Φ＝BSsin_θ.图2(4)磁通量与线圈的匝数无关．2．磁通量的变化量ΔΦ(1)当B不变，有效面积S变化时，ΔΦ＝B·ΔS.(2)当B变化，S不变时，ΔΦ＝ΔB·S.(3)B和S同时变化，则ΔΦ＝Φ2－Φ1，但此时ΔΦ≠ΔB·ΔS.特别提醒计算穿过某面的磁通量变化量时，要注意前、后磁通量的正、负值，如原磁通量Φ1＝BS，当平面转过180°后，磁通量Φ2＝－BS，磁通量的变化量ΔΦ＝－2BS.二、感应电流产生的条件[问题设计]实验1(导体在磁场中做切割磁感线的运动)：如图3所示，导体AB垂直磁感线运动时，线路2中有电流产生，而导体AB沿着磁感线运动时，线路中无电流产生(填“有”或“无”)．图3实验2(通过闭合电路的磁场发生变化)：如图4所示，将小螺线管A插入大螺线管B中不动，当开关S接通或断开时，电流表中有电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中有电流通过；而开关一直闭合，滑动变阻器的滑动触头不动时，电流表中无电流产生．若将螺线管A放在螺线管B的正上方，并使两者的轴线互相垂直，则不管进行什么操作，电流表中均无电流产生(填“有”或“无”)．图41．实验2中并没有导体在磁场中做切割磁感线的运动，但在接通或断开电源的瞬间及改变滑动变阻器的阻值时，B线圈却出现感应电流，这说明什么？答案说明导体在磁场中做切割磁感线运动不是产生感应电流的本质原因，通过闭合电路的磁场变化也可以产生感应电流．2．当实验2中开关闭合后，A线圈电流稳定时，B线圈中也存在磁场，但不出现感应电流，这说明什么？答案说明感应电流的产生，不在于闭合回路中是否有磁场．3．实验2中同样的磁场变化，螺线管B套在螺线管A外边时，能产生感应...
