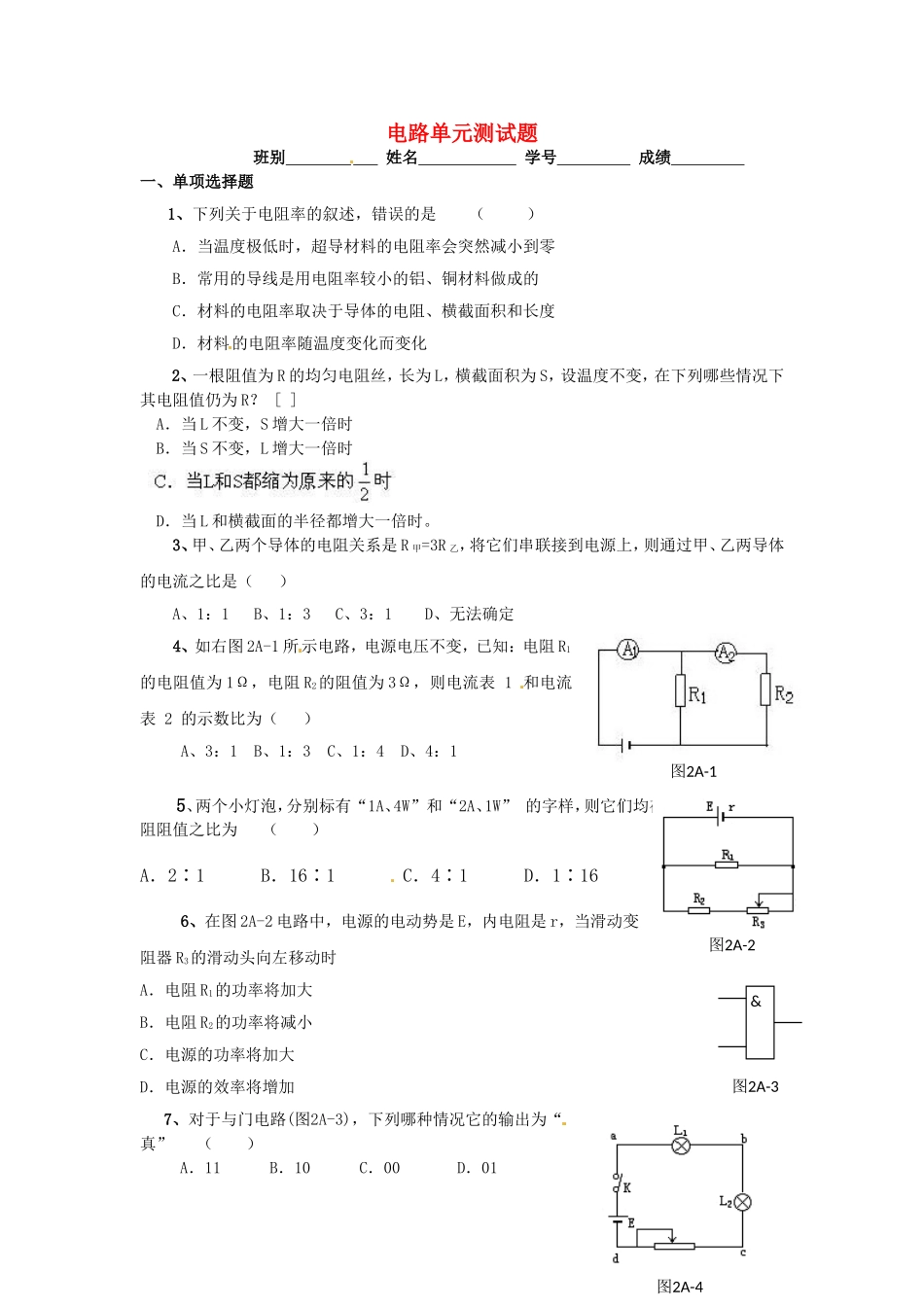

电路单元测试题班别姓名学号成绩一、单项选择题1、下列关于电阻率的叙述，错误的是（）A．当温度极低时，超导材料的电阻率会突然减小到零B．常用的导线是用电阻率较小的铝、铜材料做成的C．材料的电阻率取决于导体的电阻、横截面积和长度D．材料的电阻率随温度变化而变化2、一根阻值为R的均匀电阻丝，长为L，横截面积为S，设温度不变，在下列哪些情况下其电阻值仍为R？[]A．当L不变，S增大一倍时B．当S不变，L增大一倍时D．当L和横截面的半径都增大一倍时。3、甲、乙两个导体的电阻关系是R甲=3R乙，将它们串联接到电源上，则通过甲、乙两导体的电流之比是（）A、1：1B、1：3C、3：1D、无法确定4、如右图2A-1所示电路，电源电压不变，已知：电阻R1的电阻值为1Ω，电阻R2的阻值为3Ω，则电流表1和电流表2的示数比为（）A、3：1B、1：3C、1：4D、4：15、两个小灯泡，分别标有“1A、4W”和“2A、1W”的字样，则它们均在正常发光时的电阻阻值之比为（）A．2∶1B．16∶1C．4∶1D．1∶166、在图2A-2电路中，电源的电动势是E，内电阻是r，当滑动变阻器R3的滑动头向左移动时A．电阻R1的功率将加大B．电阻R2的功率将减小C．电源的功率将加大D．电源的效率将增加7、对于与门电路(图2A-3)，下列哪种情况它的输出为“真”（）A．11B．10C．00D．01图2A-1图2A-2&图2A-3图2A-48、如右图2A-4所示，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V．由此可知开路处为（）A．灯L1B．灯L2C．变阻器D．不能确定二、多项选择题9、如右图2A-5所示为两电阻R1和R2的伏安特性曲线。若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是（）A．电阻R1的阻值较大B．电阻R2的阻值较大C．电阻R1的发热功率较大D．电阻R2的发热功率较大10、铅蓄电池的电动势为2V，这表示（）A．电路中每通过1C电量，电源把2J的化学能转变为电能B．蓄电池两极间的电压为2VC．蓄电池能在1s内将2J的化学能转变成电能D．蓄电池将化学能转变成电能的本领比一节干电池（电动势为1．5V）的大11、一个直流电动机所加电压为U，电流为I，线圈内阻为R，当它工作时，下述说法中错误的是（）A．电动机的输出功率为U2／RB．电动机的发热功率为I2RC．电动机的输出功率为IU-I2RD．电动机的功率可写作IU=I2R=U2/R12、下面说法正确的是（）A．某段电路中的电流的大小，跟这段电路两端的电压成正比B．某段电路中的电流的大小，跟这段电路电动势成正比C．某闭合电路中的电流的大小，跟电源的电动势成正比D．某闭合电路中的电流的大小，跟电源两端的电压成正比三、填空或实验题13、电阻R1、R2、R3的伏安特性曲线如右图2A-6所示，若将它们串联后接入电路，则它们的电压之比U1∶U2∶U3=______。它们的电功率之比P1∶P2∶P3=______。14、一台电阻为2Ω的电动机，接在110V电路中工作时，通过电动机的电流为10A，则这台电动机消耗的电功率为______，发热功率为______，转化成机械功率为______，电动机的效率为______。图2A-5图2A-615、两导线长度之比为1∶2，横截面积之比为3∶4，电阻率之比为5∶6，则它们的电阻之比为。四、计算题16、一圈粗细均匀的导线长1200m，在两端点A、B间加上恒定电压时，测得通过导线的电流0.5A.如剪去BC段，在A、C两端加同样电压时，通过导线的电流变为0.6A，则剪去的BC段多长？17、电动势为2V的电源跟一个阻值R=9Ω的电阻接成闭合电路，测得电源两端电压为1.8V，求电源的内电阻（见图2A-8）.18、有一只灵敏电流表的满偏电流Ig＝500μA，内阻Rg＝1000Ω，（1）若把它改装成量程为1mA的毫安表，应如何改装？画出电路图并计算所需电阻的阻值；（2）若将这只灵敏电流表改装为量程10V的伏特表，又应如何改装？画出电路图并计算所需电阻的阻值；《第二章电路》答案123456789101112CCADBCACBCADADAC13、1：2：4，1：2：4；图2A-7图2A-814、1100W、200W、900W、82%；15、5：916、设整个导线AB的电阻为R1，其中AC段的电阻为R2.根据欧姆定律根据电阻定律，导线的电阻与其长度成正比，所以AC段导线长由此可知，剪去的导线BC段的长度为：17、通过电阻R的电流为：由闭合电路欧姆定律E=U+Ir，得电源内...
