高中物理 第4章 光的波动性章末总结学案 沪科版选修3-4-沪科版高二选修3-4物理学案VIP免费

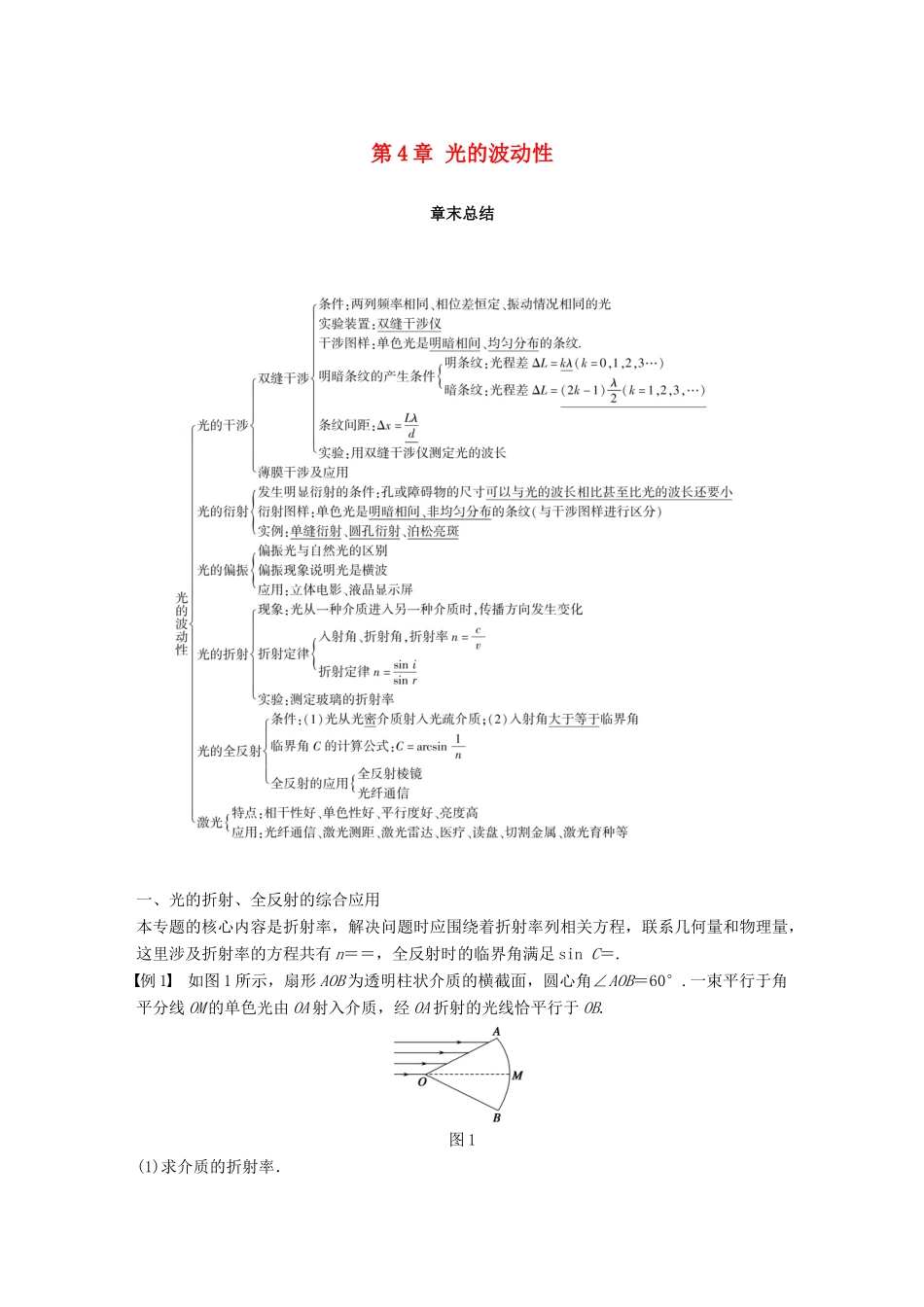

高中物理 第4章 光的波动性章末总结学案 沪科版选修3-4-沪科版高二选修3-4物理学案_第1页
1/5

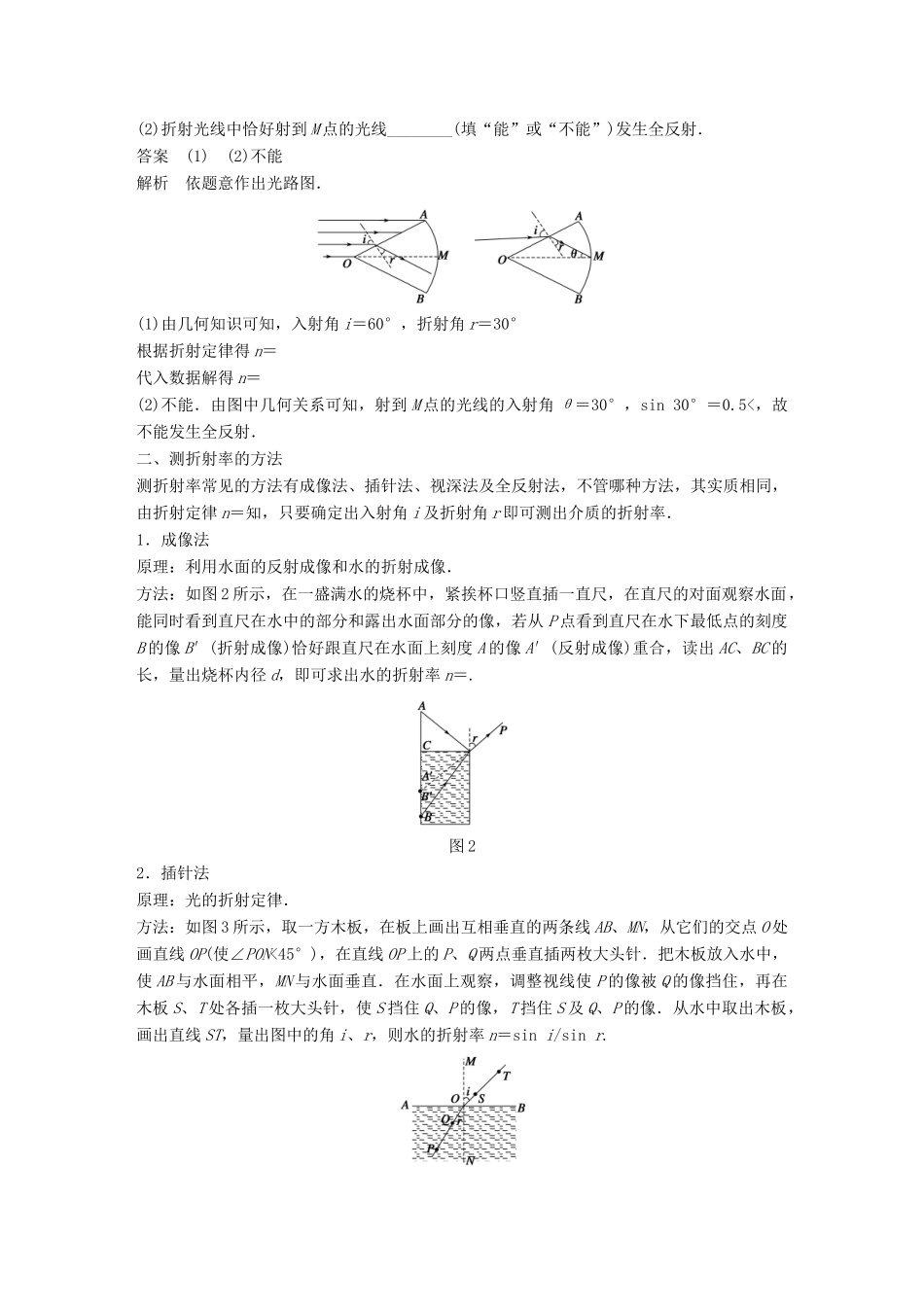

高中物理 第4章 光的波动性章末总结学案 沪科版选修3-4-沪科版高二选修3-4物理学案_第2页
2/5

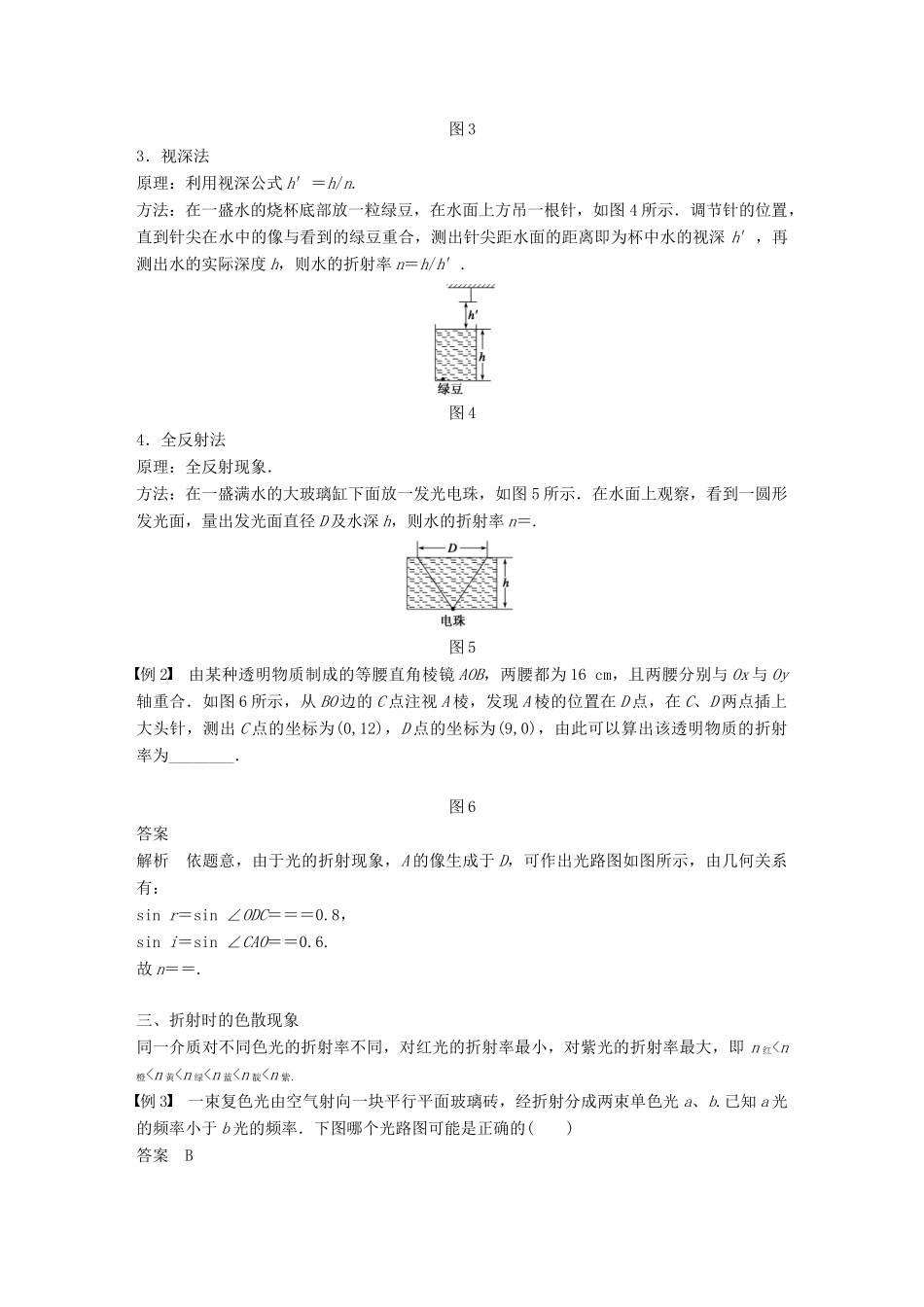

高中物理 第4章 光的波动性章末总结学案 沪科版选修3-4-沪科版高二选修3-4物理学案_第3页
3/5
第4章光的波动性章末总结一、光的折射、全反射的综合应用本专题的核心内容是折射率,解决问题时应围绕着折射率列相关方程,联系几何量和物理量,这里涉及折射率的方程共有n==,全反射时的临界角满足sinC=.例1如图1所示,扇形AOB为透明柱状介质的横截面,圆心角∠AOB=60°.一束平行于角平分线OM的单色光由OA射入介质,经OA折射的光线恰平行于OB.图1(1)求介质的折射率.(2)折射光线中恰好射到M点的光线________(填“能”或“不能”)发生全反射.答案(1)(2)不能解析依题意作出光路图.(1)由几何知识可知,入射角i=60°,折射角r=30°根据折射定律得n=代入数据解得n=(2)不能.由图中几何关系可知,射到M点的光线的入射角θ=30°,sin30°=0.5<,故不能发生全反射.二、测折射率的方法测折射率常见的方法有成像法、插针法、视深法及全反射法,不管哪种方法,其实质相同,由折射定律n=知,只要确定出入射角i及折射角r即可测出介质的折射率.1.成像法原理:利用水面的反射成像和水的折射成像.方法:如图2所示,在一盛满水的烧杯中,紧挨杯口竖直插一直尺,在直尺的对面观察水面,能同时看到直尺在水中的部分和露出水面部分的像,若从P点看到直尺在水下最低点的刻度B的像B′(折射成像)恰好跟直尺在水面上刻度A的像A′(反射成像)重合,读出AC、BC的长,量出烧杯内径d,即可求出水的折射率n=.图22.插针法原理:光的折射定律.方法:如图3所示,取一方木板,在板上画出互相垂直的两条线AB、MN,从它们的交点O处画直线OP(使∠PON<45°),在直线OP上的P、Q两点垂直插两枚大头针.把木板放入水中,使AB与水面相平,MN与水面垂直.在水面上观察,调整视线使P的像被Q的像挡住,再在木板S、T处各插一枚大头针,使S挡住Q、P的像,T挡住S及Q、P的像.从水中取出木板,画出直线ST,量出图中的角i、r,则水的折射率n=sini/sinr.图33.视深法原理:利用视深公式h′=h/n.方法:在一盛水的烧杯底部放一粒绿豆,在水面上方吊一根针,如图4所示.调节针的位置,直到针尖在水中的像与看到的绿豆重合,测出针尖距水面的距离即为杯中水的视深h′,再测出水的实际深度h,则水的折射率n=h/h′.图44.全反射法原理:全反射现象.方法:在一盛满水的大玻璃缸下面放一发光电珠,如图5所示.在水面上观察,看到一圆形发光面,量出发光面直径D及水深h,则水的折射率n=.图5例2由某种透明物质制成的等腰直角棱镜AOB,两腰都为16cm,且两腰分别与Ox与Oy轴重合.如图6所示,从BO边的C点注视A棱,发现A棱的位置在D点,在C、D两点插上大头针,测出C点的坐标为(0,12),D点的坐标为(9,0),由此可以算出该透明物质的折射率为________.图6答案解析依题意,由于光的折射现象,A的像生成于D,可作出光路图如图所示,由几何关系有:sinr=sin∠ODC===0.8,sini=sin∠CAO==0.6.故n==.三、折射时的色散现象同一介质对不同色光的折射率不同,对红光的折射率最小,对紫光的折射率最大,即n红v1>v2B.v2>v3>v1C.v3>v2>v1D.v1>v2>v3答案D解析由题图可知在材料Ⅰ、Ⅱ界面上发生全反射,所以nⅡ>nⅠ,而光从材料Ⅱ进入材料Ⅲ后,折射角小于入射角,所以nⅢ>nⅡ,再由公式v=知,v1>v2>v3,选项D正确.2.如图8,半圆形玻璃砖置于光屏PQ的左下方.一束白光沿半径方向从A点射入玻璃砖,在O点发生反射和折射,折射光在光屏上呈现七色光带,a、b是其中的两单色光.若入射点由A向B缓慢移动,并保持白光沿半径方向入射到O点,观察到各色光在光屏上陆续消...
