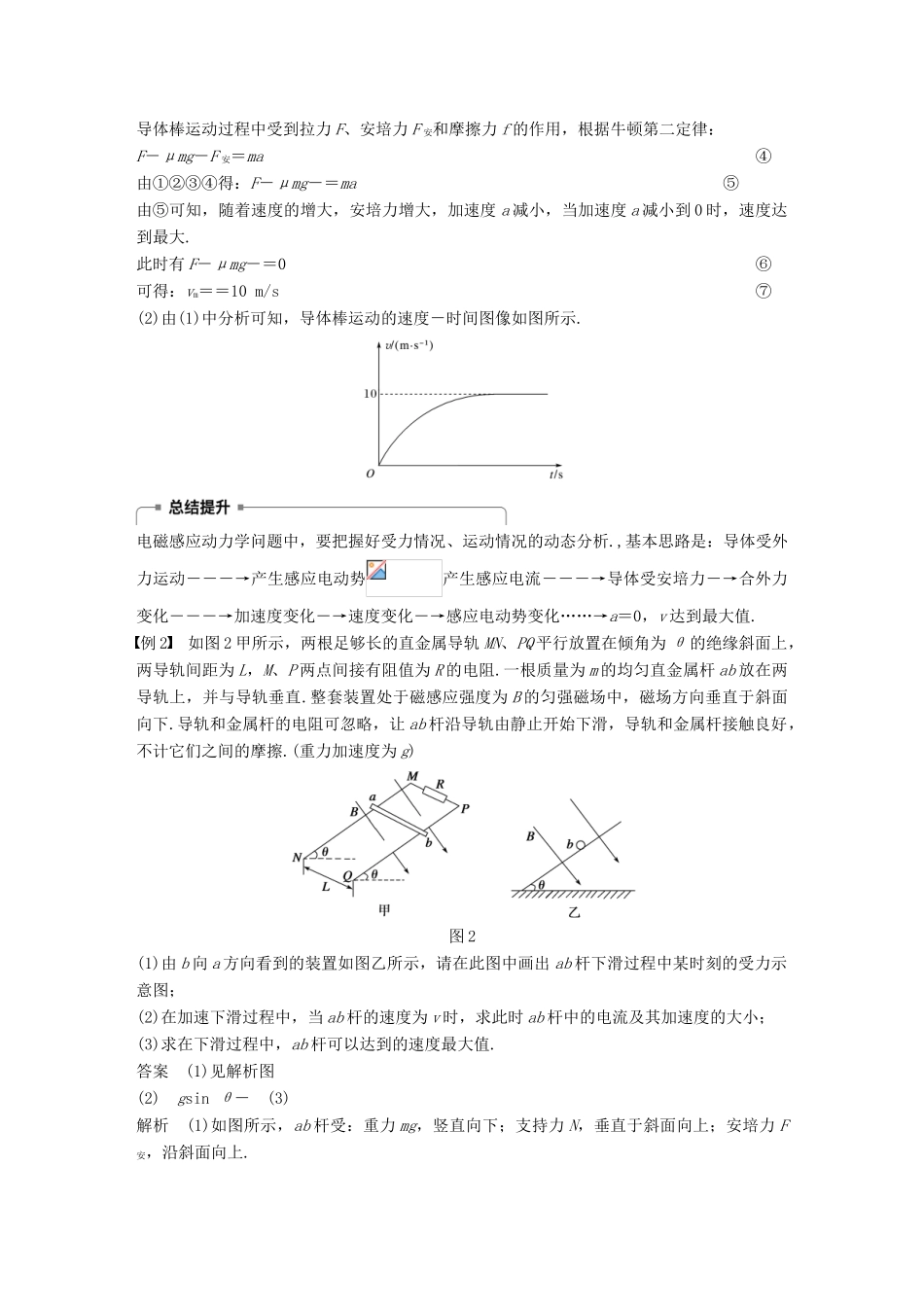

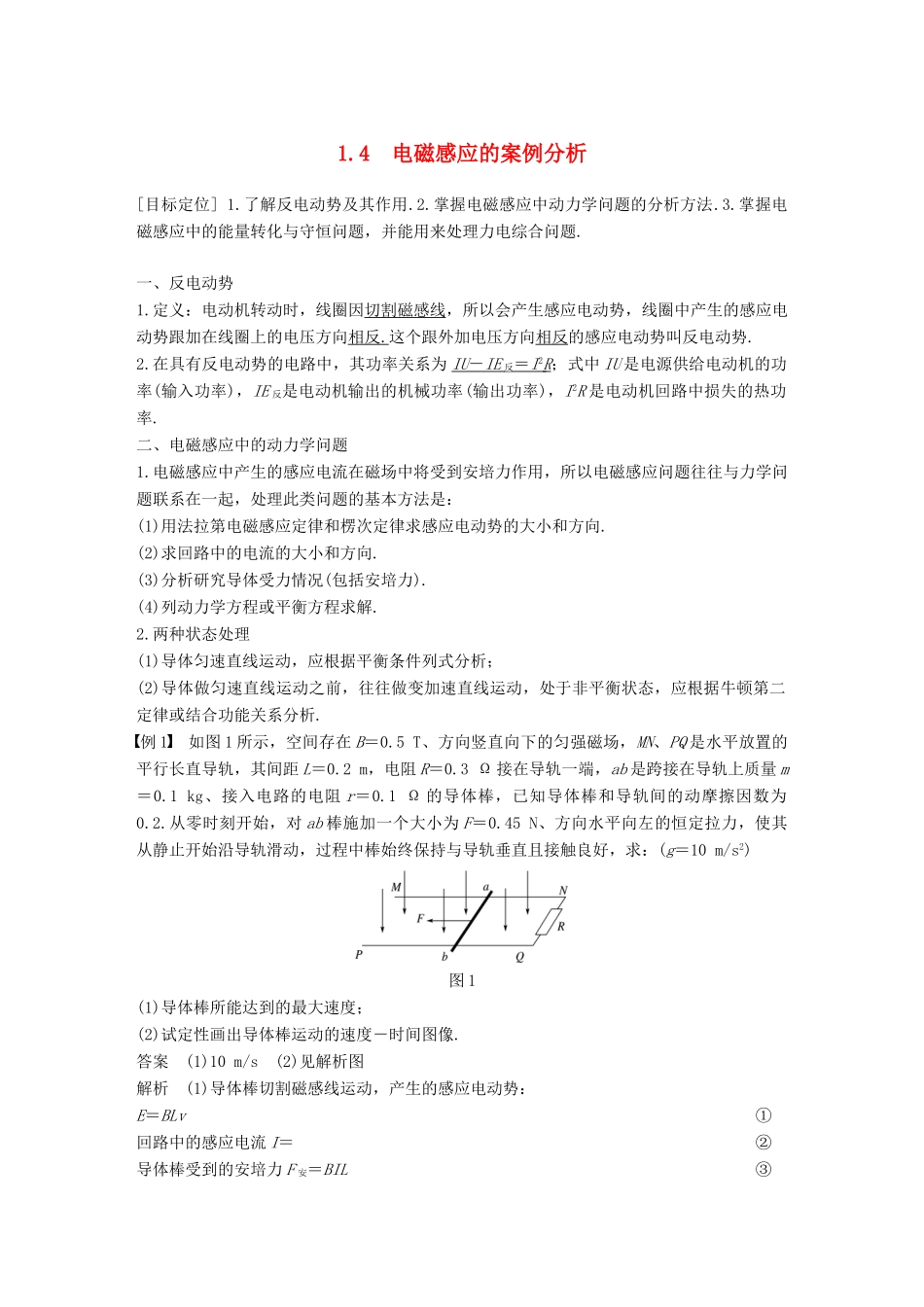

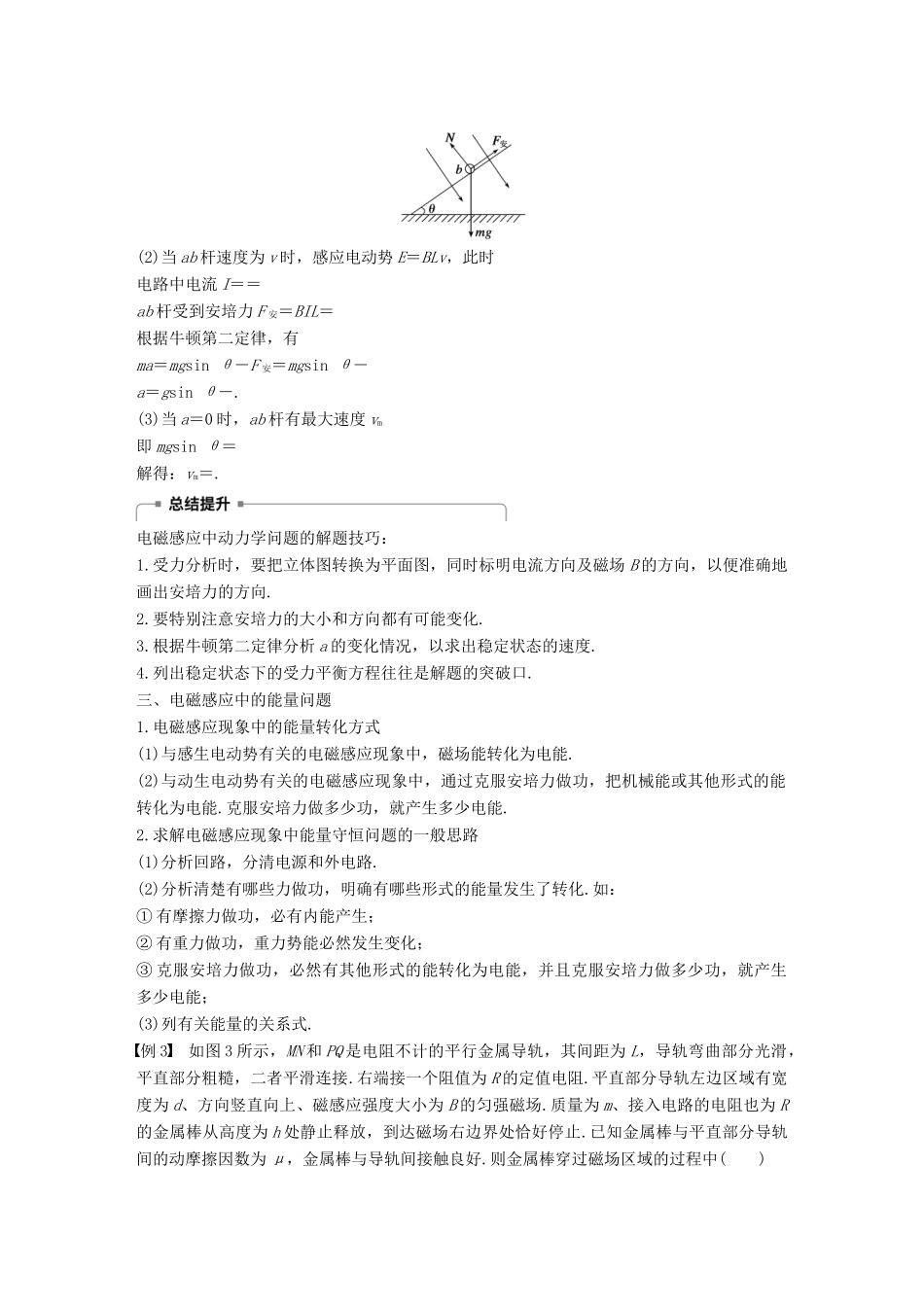

1.4电磁感应的案例分析[目标定位]1.了解反电动势及其作用.2.掌握电磁感应中动力学问题的分析方法.3.掌握电磁感应中的能量转化与守恒问题，并能用来处理力电综合问题.一、反电动势1.定义：电动机转动时，线圈因切割磁感线，所以会产生感应电动势，线圈中产生的感应电动势跟加在线圈上的电压方向相反.这个跟外加电压方向相反的感应电动势叫反电动势.2.在具有反电动势的电路中，其功率关系为IU－IE反＝I2R；式中IU是电源供给电动机的功率(输入功率)，IE反是电动机输出的机械功率(输出功率)，I2R是电动机回路中损失的热功率.二、电磁感应中的动力学问题1.电磁感应中产生的感应电流在磁场中将受到安培力作用，所以电磁感应问题往往与力学问题联系在一起，处理此类问题的基本方法是：(1)用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向.(2)求回路中的电流的大小和方向.(3)分析研究导体受力情况(包括安培力).(4)列动力学方程或平衡方程求解.2.两种状态处理(1)导体匀速直线运动，应根据平衡条件列式分析；(2)导体做匀速直线运动之前，往往做变加速直线运动，处于非平衡状态，应根据牛顿第二定律或结合功能关系分析.例1如图1所示，空间存在B＝0.5T、方向竖直向下的匀强磁场，MN、PQ是水平放置的平行长直导轨，其间距L＝0.2m，电阻R＝0.3Ω接在导轨一端，ab是跨接在导轨上质量m＝0.1kg、接入电路的电阻r＝0.1Ω的导体棒，已知导体棒和导轨间的动摩擦因数为0.2.从零时刻开始，对ab棒施加一个大小为F＝0.45N、方向水平向左的恒定拉力，使其从静止开始沿导轨滑动，过程中棒始终保持与导轨垂直且接触良好，求：(g＝10m/s2)图1(1)导体棒所能达到的最大速度；(2)试定性画出导体棒运动的速度－时间图像.答案(1)10m/s(2)见解析图解析(1)导体棒切割磁感线运动，产生的感应电动势：E＝BLv①回路中的感应电流I＝②导体棒受到的安培力F安＝BIL③导体棒运动过程中受到拉力F、安培力F安和摩擦力f的作用，根据牛顿第二定律：F－μmg－F安＝ma④由①②③④得：F－μmg－＝ma⑤由⑤可知，随着速度的增大，安培力增大，加速度a减小，当加速度a减小到0时，速度达到最大.此时有F－μmg－＝0⑥可得：vm＝＝10m/s⑦(2)由(1)中分析可知，导体棒运动的速度－时间图像如图所示.电磁感应动力学问题中，要把握好受力情况、运动情况的动态分析.,基本思路是：导体受外力运动―――→产生感应电动势产生感应电流―――→导体受安培力―→合外力变化―――→加速度变化―→速度变化―→感应电动势变化……→a＝0，v达到最大值.例2如图2甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L，M、P两点间接有阻值为R的电阻.一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直.整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于斜面向下.导轨和金属杆的电阻可忽略，让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦.(重力加速度为g)图2(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图；(2)在加速下滑过程中，当ab杆的速度为v时，求此时ab杆中的电流及其加速度的大小；(3)求在下滑过程中，ab杆可以达到的速度最大值.答案(1)见解析图(2)gsinθ－(3)解析(1)如图所示，ab杆受：重力mg，竖直向下；支持力N，垂直于斜面向上；安培力F安，沿斜面向上.(2)当ab杆速度为v时，感应电动势E＝BLv，此时电路中电流I＝＝ab杆受到安培力F安＝BIL＝根据牛顿第二定律，有ma＝mgsinθ－F安＝mgsinθ－a＝gsinθ－.(3)当a＝0时，ab杆有最大速度vm即mgsinθ＝解得：vm＝.电磁感应中动力学问题的解题技巧：1.受力分析时，要把立体图转换为平面图，同时标明电流方向及磁场B的方向，以便准确地画出安培力的方向.2.要特别注意安培力的大小和方向都有可能变化.3.根据牛顿第二定律分析a的变化情况，以求出稳定状态的速度.4.列出稳定状态下的受力平衡方程往往是解题的突破口.三、电磁感应中的能量问题1.电磁感应现象中的能量转化方式(1)与感生电动势有关的电磁感应现象中，磁场能转化为电能.(2)与动生电动势有关的电磁感应现象中，通过克服安...
