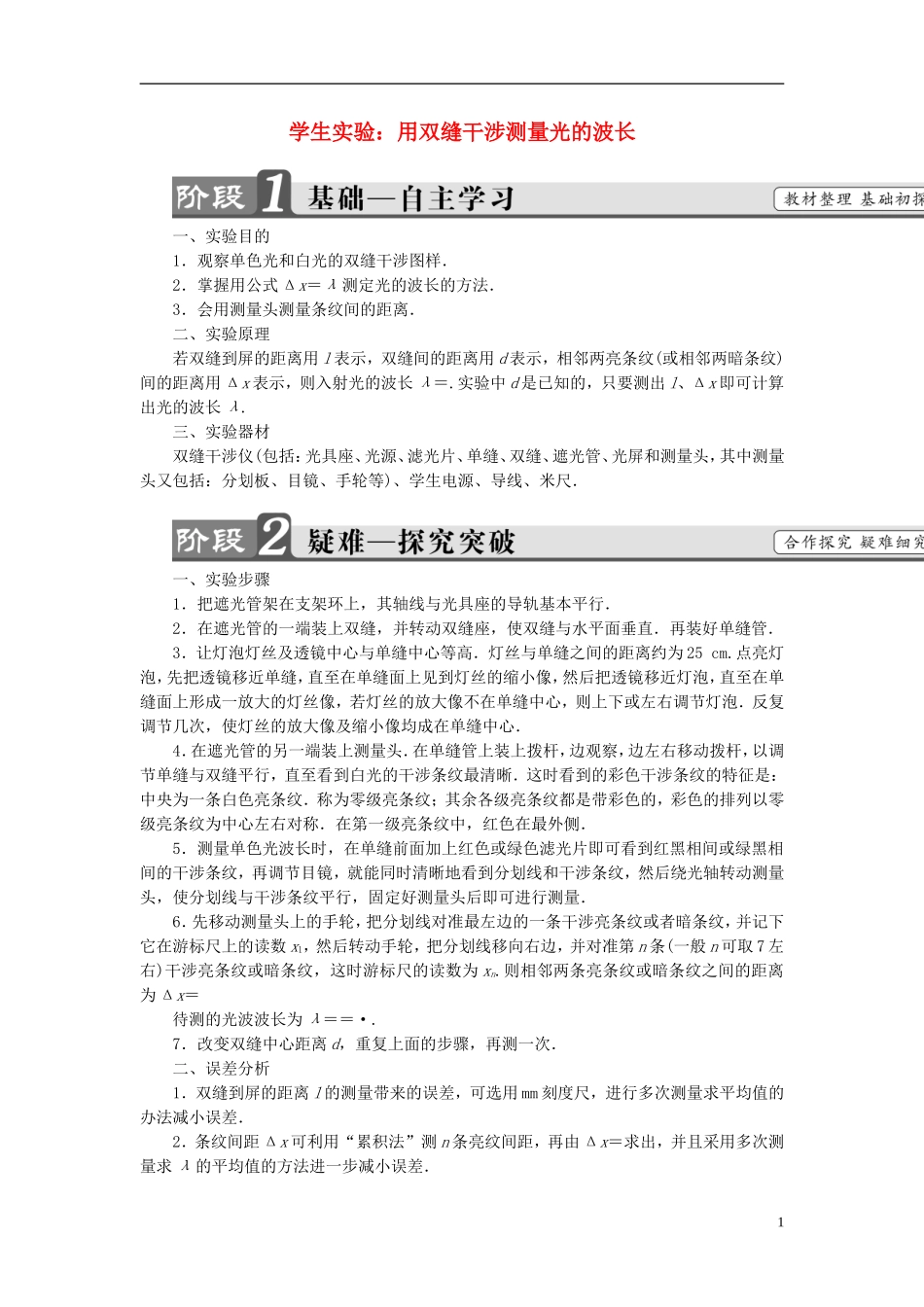

学生实验：用双缝干涉测量光的波长一、实验目的1．观察单色光和白光的双缝干涉图样．2．掌握用公式Δx＝λ测定光的波长的方法．3．会用测量头测量条纹间的距离．二、实验原理若双缝到屏的距离用l表示，双缝间的距离用d表示，相邻两亮条纹(或相邻两暗条纹)间的距离用Δx表示，则入射光的波长λ＝.实验中d是已知的，只要测出l、Δx即可计算出光的波长λ.三、实验器材双缝干涉仪(包括：光具座、光源、滤光片、单缝、双缝、遮光管、光屏和测量头，其中测量头又包括：分划板、目镜、手轮等)、学生电源、导线、米尺．一、实验步骤1．把遮光管架在支架环上，其轴线与光具座的导轨基本平行．2．在遮光管的一端装上双缝，并转动双缝座，使双缝与水平面垂直．再装好单缝管．3．让灯泡灯丝及透镜中心与单缝中心等高．灯丝与单缝之间的距离约为25cm.点亮灯泡，先把透镜移近单缝，直至在单缝面上见到灯丝的缩小像，然后把透镜移近灯泡，直至在单缝面上形成一放大的灯丝像，若灯丝的放大像不在单缝中心，则上下或左右调节灯泡．反复调节几次，使灯丝的放大像及缩小像均成在单缝中心．4．在遮光管的另一端装上测量头．在单缝管上装上拨杆，边观察，边左右移动拨杆，以调节单缝与双缝平行，直至看到白光的干涉条纹最清晰．这时看到的彩色干涉条纹的特征是：中央为一条白色亮条纹．称为零级亮条纹；其余各级亮条纹都是带彩色的，彩色的排列以零级亮条纹为中心左右对称．在第一级亮条纹中，红色在最外侧．5．测量单色光波长时，在单缝前面加上红色或绿色滤光片即可看到红黑相间或绿黑相间的干涉条纹，再调节目镜，就能同时清晰地看到分划线和干涉条纹，然后绕光轴转动测量头，使分划线与干涉条纹平行，固定好测量头后即可进行测量．6．先移动测量头上的手轮，把分划线对准最左边的一条干涉亮条纹或者暗条纹，并记下它在游标尺上的读数x1，然后转动手轮，把分划线移向右边，并对准第n条(一般n可取7左右)干涉亮条纹或暗条纹，这时游标尺的读数为xn.则相邻两条亮条纹或暗条纹之间的距离为Δx＝待测的光波波长为λ＝＝·.7．改变双缝中心距离d，重复上面的步骤，再测一次．二、误差分析1．双缝到屏的距离l的测量带来的误差，可选用mm刻度尺，进行多次测量求平均值的办法减小误差．2．条纹间距Δx可利用“累积法”测n条亮纹间距，再由Δx＝求出，并且采用多次测量求λ的平均值的方法进一步减小误差．13．分划板刻度线和干涉条纹不平行，中心刻度线没有位于条纹中心均会导致条纹间距Δx有误差．三、实验注意事项1．调节双缝干涉仪时，要注意调节光源的高度，使它发出的一束光能够沿着遮光筒的轴线把屏照亮；2．放置单缝和双缝时，缝要相互平行，中心大致位于遮光筒的轴线上；3．调节测量头时，应使分划板中心刻线对齐条纹的中心，记下此时手轮上的读数，转动测量头，使分划板中心刻线对齐另一条纹的中心，记下此时手轮上的读数，两次读数之差就表示这两条条纹间的距离；4．不要直接测Δx，要测几个条纹的间距计算得Δx，这样可减小误差；5．白光的干涉观察到的是彩色条纹，其中白色在中央，红色在最外层．实验探究1实验操作过程及仪器读数在“用双缝干涉测光的波长”实验中(实验装置如下图521)：图521(1)下列说法哪一个是错误的________．(填选项前的字母)A．调节光源高度使光束沿遮光筒轴线照在屏中心时，应放上单缝和双缝B．测量某条干涉亮纹位置时，应使测微目镜分划板中心刻线与该亮纹的中心对齐C．为了减少测量误差，可用测微目镜测出n条亮纹间的距离a，求出相邻两条亮纹间距Δx＝(2)测量某亮纹位置时，手轮上的示数如图522，其示数为______mm.图522【解析】(1)放上单缝和双缝后，由于发生干涉现象没法调节光源的高度，故A项错误．(2)按读数规则，读出示数为：1.5mm＋47.0×0.01mm＝1.970mm.【答案】(1)A(2)1.970实验探究2实验数据处理利用双缝干涉测定单色光波长，某同学在做该实验时，第一次分划板中心刻度对齐A条纹中心时(图523甲)，游标卡尺的示数如图丙所示，第二次分划板中心刻度对齐B条纹中心时(图523乙)，游标卡尺的示数如图丁所示，已知双缝间距为0.5mm，从双缝到屏的距离为1m，则图丙中游标...
