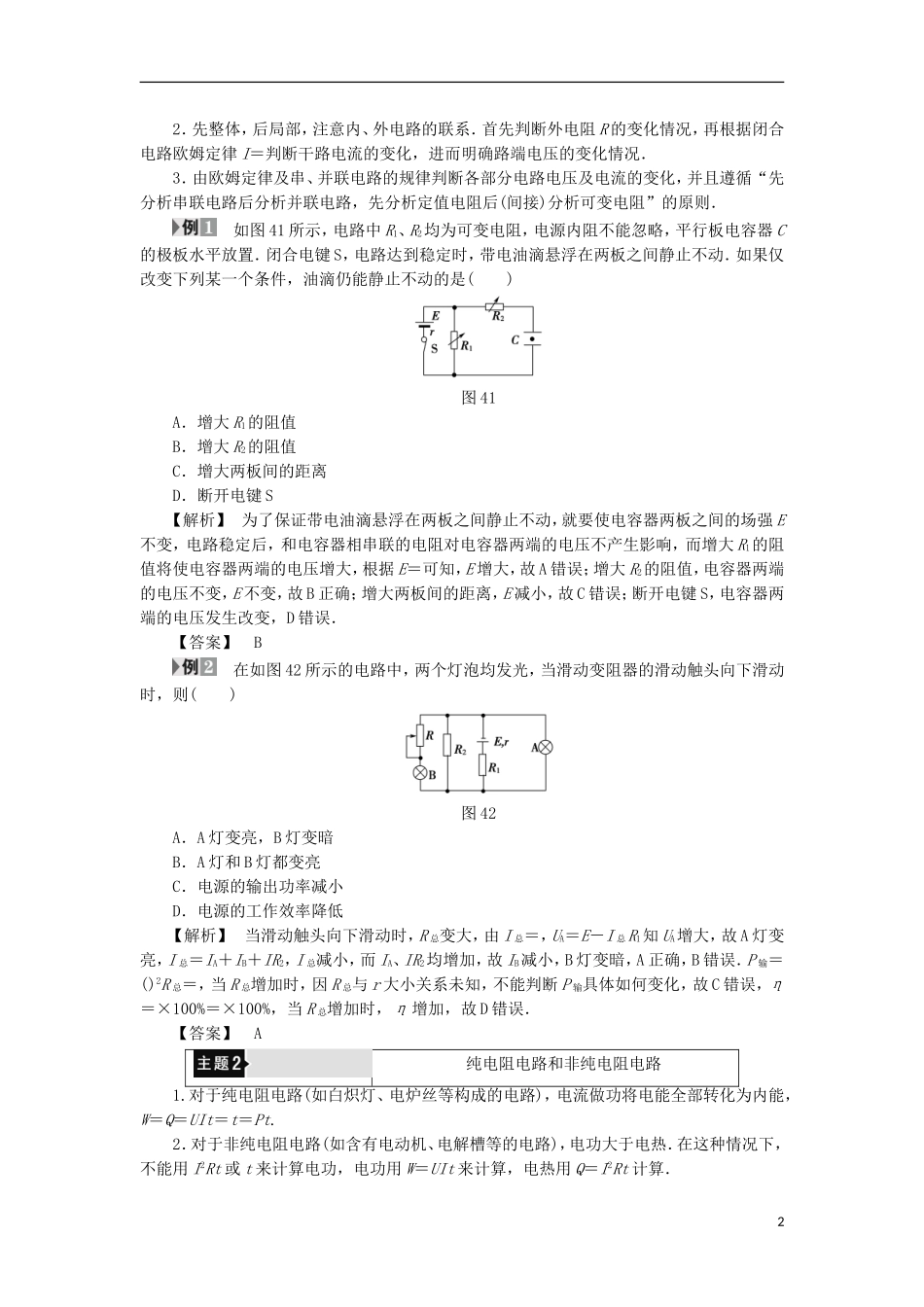

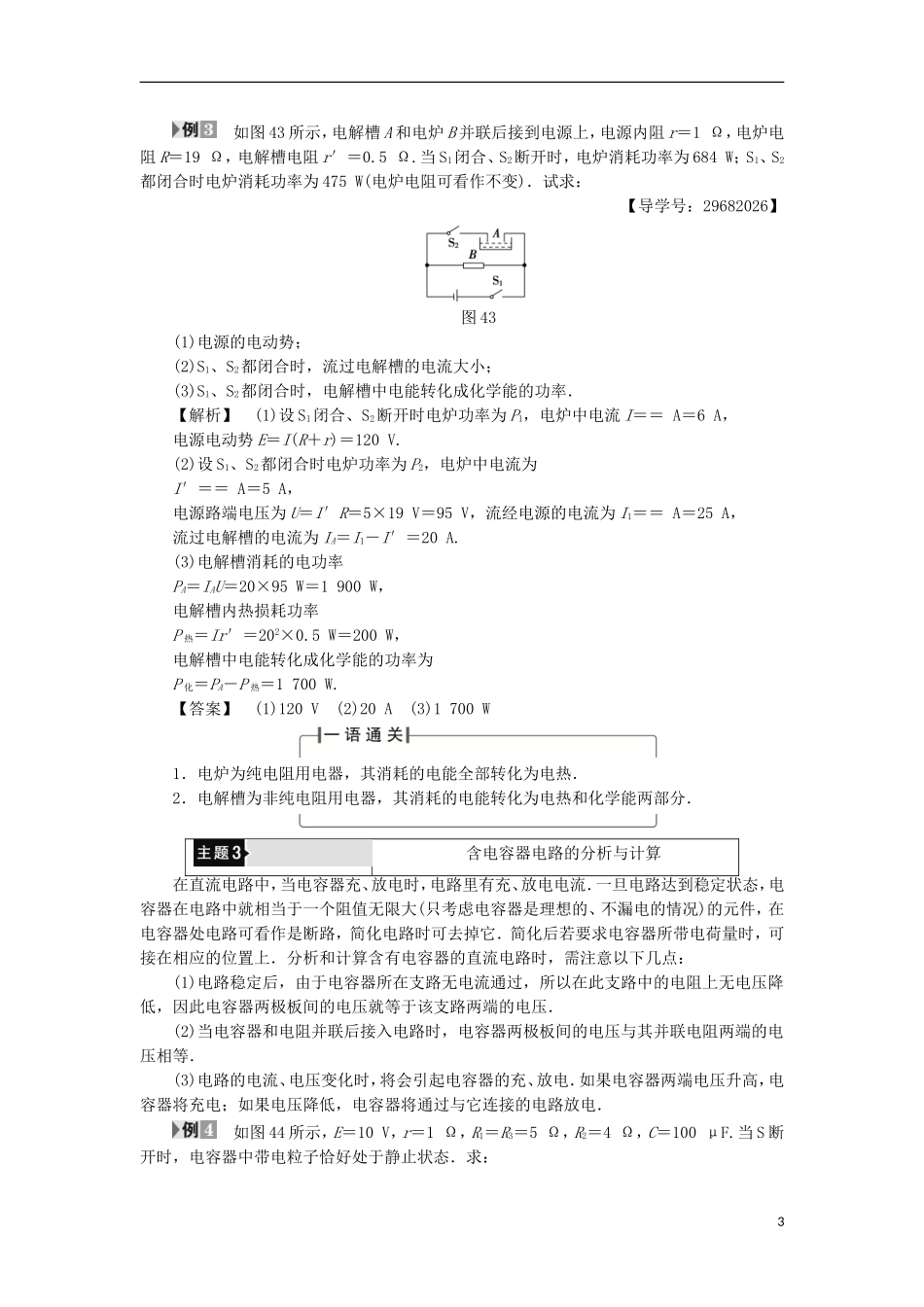

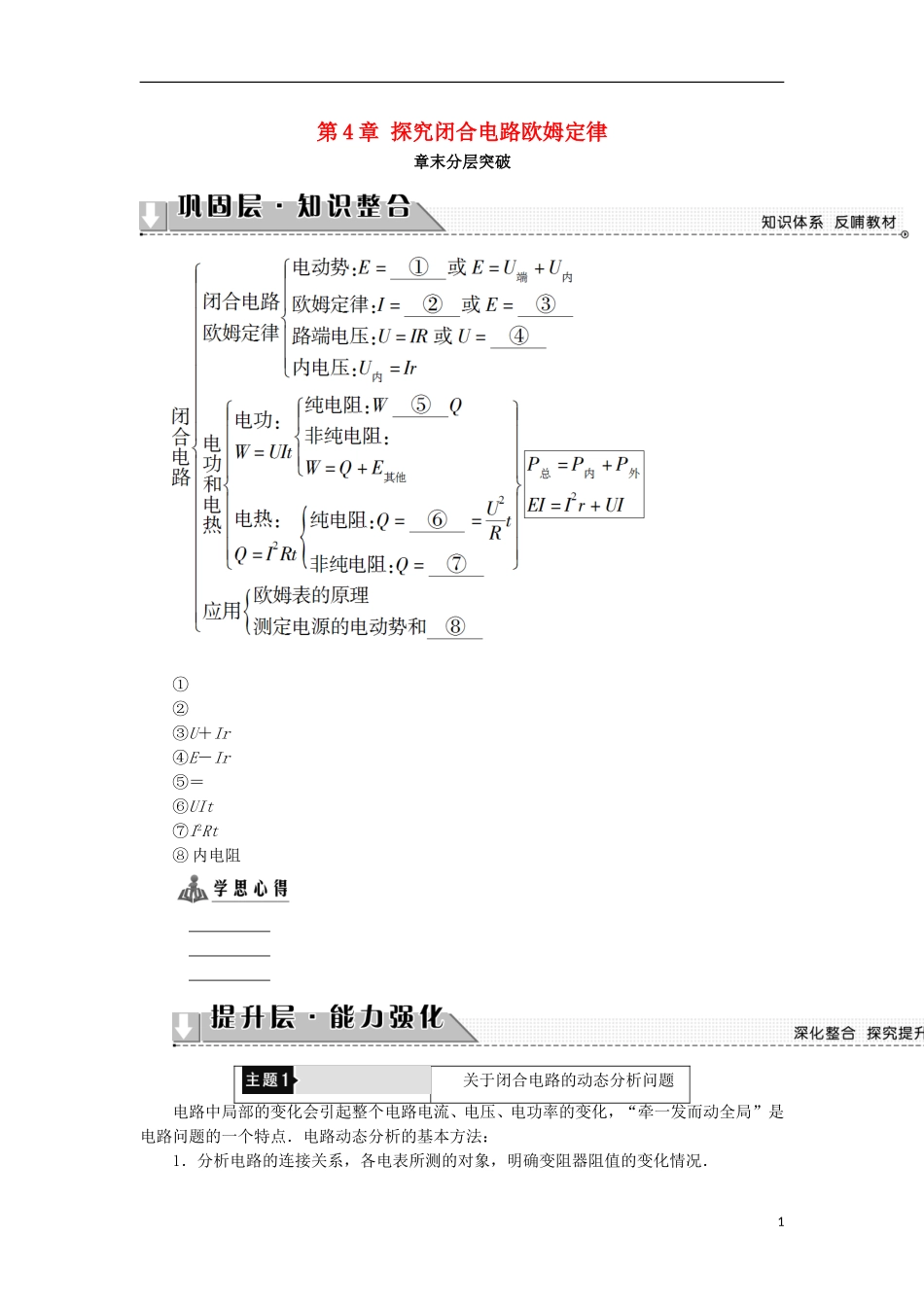

第4章探究闭合电路欧姆定律章末分层突破①②③U＋Ir④E－Ir⑤＝⑥UIt⑦I2Rt⑧内电阻关于闭合电路的动态分析问题电路中局部的变化会引起整个电路电流、电压、电功率的变化，“牵一发而动全局”是电路问题的一个特点．电路动态分析的基本方法：1．分析电路的连接关系，各电表所测的对象，明确变阻器阻值的变化情况．12．先整体，后局部，注意内、外电路的联系．首先判断外电阻R的变化情况，再根据闭合电路欧姆定律I＝判断干路电流的变化，进而明确路端电压的变化情况．3．由欧姆定律及串、并联电路的规律判断各部分电路电压及电流的变化，并且遵循“先分析串联电路后分析并联电路，先分析定值电阻后(间接)分析可变电阻”的原则．如图41所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置．闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是()图41A．增大R1的阻值B．增大R2的阻值C．增大两板间的距离D．断开电键S【解析】为了保证带电油滴悬浮在两板之间静止不动，就要使电容器两板之间的场强E不变，电路稳定后，和电容器相串联的电阻对电容器两端的电压不产生影响，而增大R1的阻值将使电容器两端的电压增大，根据E＝可知，E增大，故A错误；增大R2的阻值，电容器两端的电压不变，E不变，故B正确；增大两板间的距离，E减小，故C错误；断开电键S，电容器两端的电压发生改变，D错误．【答案】B在如图42所示的电路中，两个灯泡均发光，当滑动变阻器的滑动触头向下滑动时，则()图42A．A灯变亮，B灯变暗B．A灯和B灯都变亮C．电源的输出功率减小D．电源的工作效率降低【解析】当滑动触头向下滑动时，R总变大，由I总＝，UA＝E－I总R1知UA增大，故A灯变亮，I总＝IA＋IB＋IR2，I总减小，而IA、IR2均增加，故IB减小，B灯变暗，A正确，B错误．P输＝()2R总＝，当R总增加时，因R总与r大小关系未知，不能判断P输具体如何变化，故C错误，η＝×100%＝×100%，当R总增加时，η增加，故D错误．【答案】A纯电阻电路和非纯电阻电路1.对于纯电阻电路(如白炽灯、电炉丝等构成的电路)，电流做功将电能全部转化为内能，W＝Q＝UIt＝t＝Pt.2．对于非纯电阻电路(如含有电动机、电解槽等的电路)，电功大于电热．在这种情况下，不能用I2Rt或t来计算电功，电功用W＝UIt来计算，电热用Q＝I2Rt计算．2如图43所示，电解槽A和电炉B并联后接到电源上，电源内阻r＝1Ω，电炉电阻R＝19Ω，电解槽电阻r′＝0.5Ω.当S1闭合、S2断开时，电炉消耗功率为684W；S1、S2都闭合时电炉消耗功率为475W(电炉电阻可看作不变)．试求：【导学号：29682026】图43(1)电源的电动势；(2)S1、S2都闭合时，流过电解槽的电流大小；(3)S1、S2都闭合时，电解槽中电能转化成化学能的功率．【解析】(1)设S1闭合、S2断开时电炉功率为P1，电炉中电流I＝＝A＝6A，电源电动势E＝I(R＋r)＝120V.(2)设S1、S2都闭合时电炉功率为P2，电炉中电流为I′＝＝A＝5A，电源路端电压为U＝I′R＝5×19V＝95V，流经电源的电流为I1＝＝A＝25A，流过电解槽的电流为IA＝I1－I′＝20A.(3)电解槽消耗的电功率PA＝IAU＝20×95W＝1900W，电解槽内热损耗功率P热＝Ir′＝202×0.5W＝200W，电解槽中电能转化成化学能的功率为P化＝PA－P热＝1700W.【答案】(1)120V(2)20A(3)1700W1．电炉为纯电阻用电器，其消耗的电能全部转化为电热．2．电解槽为非纯电阻用电器，其消耗的电能转化为电热和化学能两部分．含电容器电路的分析与计算在直流电路中，当电容器充、放电时，电路里有充、放电电流．一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大(只考虑电容器是理想的、不漏电的情况)的元件，在电容器处电路可看作是断路，简化电路时可去掉它．简化后若要求电容器所带电荷量时，可接在相应的位置上．分析和计算含有电容器的直流电路时，需注意以下几点：(1)电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降低，因此电容器两极板间的电压就等于该支路两端的电压．(2)当电容器和电阻并联后接入电路时，电容器两极板间的电压与其并联电阻两端的电压相等．(3)...
