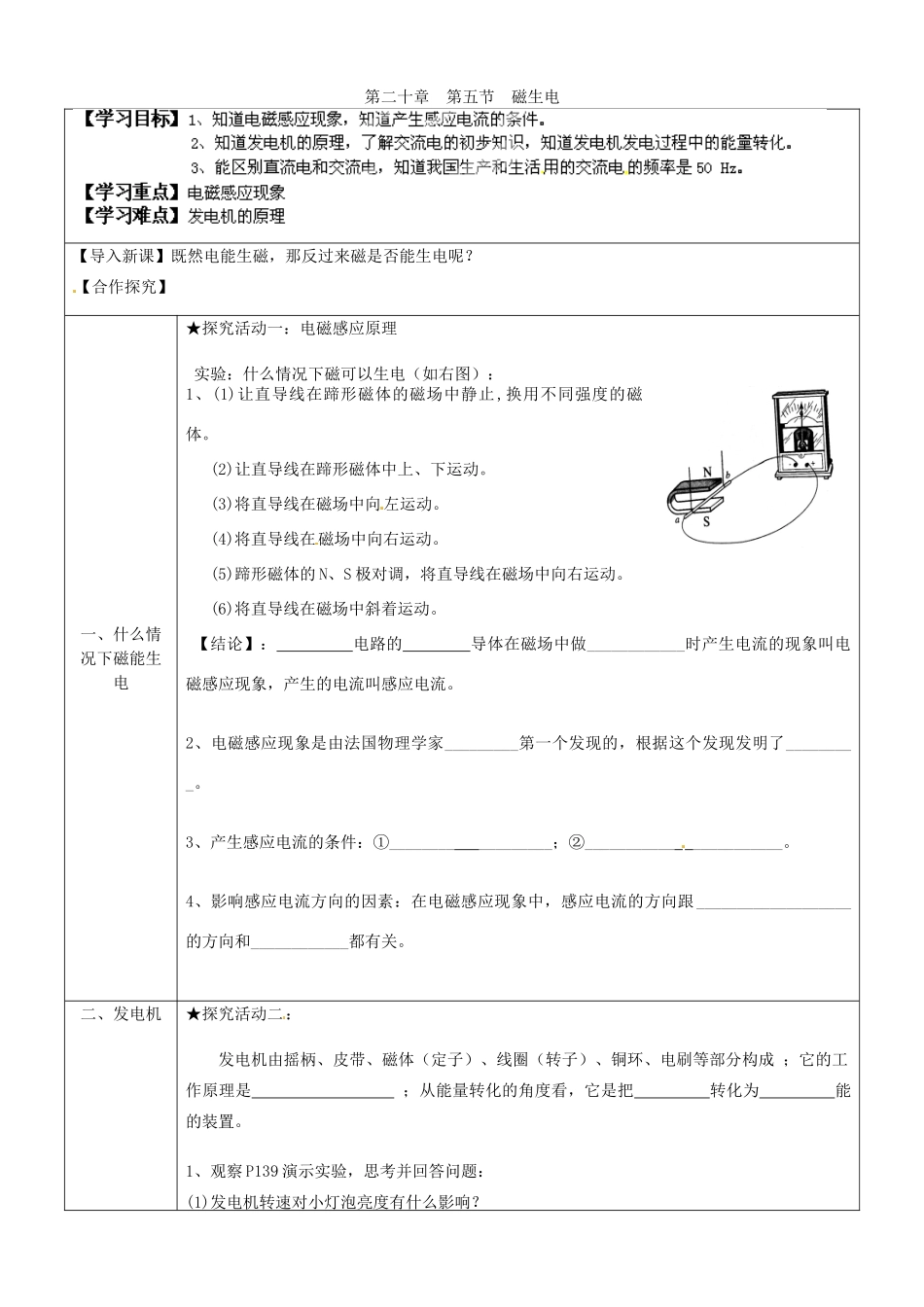

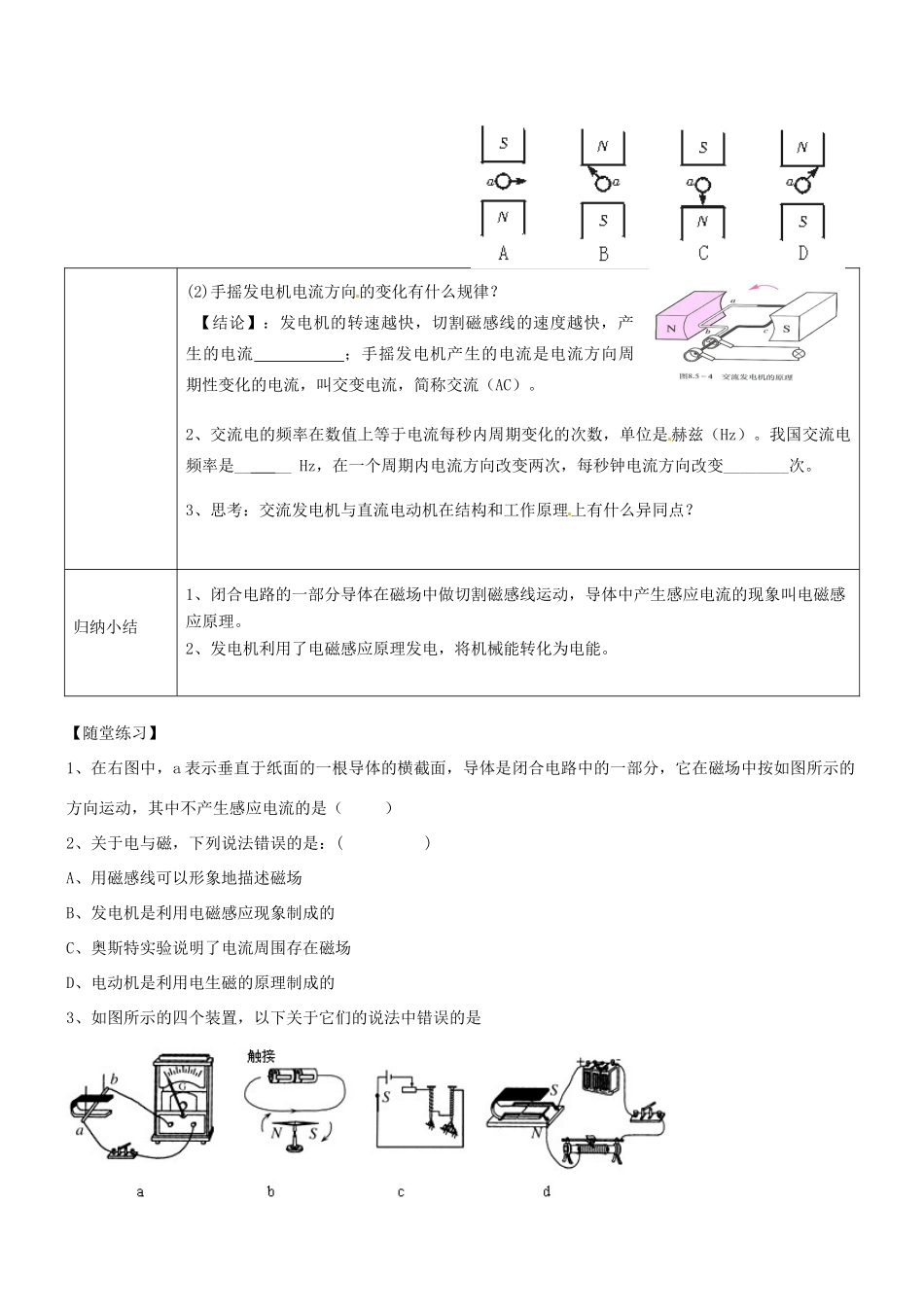

第二十章第五节磁生电【导入新课】既然电能生磁，那反过来磁是否能生电呢？【合作探究】一、什么情况下磁能生电★探究活动一：电磁感应原理实验：什么情况下磁可以生电（如右图）：1、(1)让直导线在蹄形磁体的磁场中静止,换用不同强度的磁体。(2)让直导线在蹄形磁体中上、下运动。(3)将直导线在磁场中向左运动。(4)将直导线在磁场中向右运动。(5)蹄形磁体的N、S极对调，将直导线在磁场中向右运动。(6)将直导线在磁场中斜着运动。【结论】：电路的导体在磁场中做____________时产生电流的现象叫电磁感应现象，产生的电流叫感应电流。2、电磁感应现象是由法国物理学家_________第一个发现的，根据这个发现发明了_________。3、产生感应电流的条件：①_________________；②______________________。4、影响感应电流方向的因素：在电磁感应现象中，感应电流的方向跟___________________的方向和____________都有关。二、发电机★探究活动二：发电机由摇柄、皮带、磁体（定子）、线圈（转子）、铜环、电刷等部分构成；它的工作原理是；从能量转化的角度看，它是把转化为能的装置。1、观察P139演示实验，思考并回答问题：(1)发电机转速对小灯泡亮度有什么影响？(2)手摇发电机电流方向的变化有什么规律？【结论】：发电机的转速越快，切割磁感线的速度越快，产生的电流；手摇发电机产生的电流是电流方向周期性变化的电流，叫交变电流，简称交流（AC）。2、交流电的频率在数值上等于电流每秒内周期变化的次数，单位是赫兹（Hz）。我国交流电频率是____Hz，在一个周期内电流方向改变两次，每秒钟电流方向改变________次。3、思考：交流发电机与直流电动机在结构和工作原理上有什么异同点？归纳小结1、闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流的现象叫电磁感应原理。2、发电机利用了电磁感应原理发电，将机械能转化为电能。【随堂练习】1、在右图中，a表示垂直于纸面的一根导体的横截面，导体是闭合电路中的一部分，它在磁场中按如图所示的方向运动，其中不产生感应电流的是（）2、关于电与磁，下列说法错误的是：()A、用磁感线可以形象地描述磁场B、发电机是利用电磁感应现象制成的C、奥斯特实验说明了电流周围存在磁场D、电动机是利用电生磁的原理制成的3、如图所示的四个装置，以下关于它们的说法中错误的是A．图a可用来演示电磁感应现象B．图b可用来演示电流的磁效应C．图c可用来演示电磁铁中线圈匝数与磁性强弱的关系D．图d可用来演示发电机的工作原理4、如图中所示的两个模型，其中甲图是机的模型，它是根据制成的，乙图是机的模型，它是根据原理制成的．5、在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装。（1）小明闭合开关后进行了如下操作：A．只让导体ab在水平方向左右运动B．只让导体ab在竖直方向上下运动C．只让蹄形磁体在水平方向左右运动D．只让蹄形磁体在竖直方向上下运动其中一定能产生感应电流的是_______（填写字母）。（2）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你提一条改进建议。改进建议：___________________________
