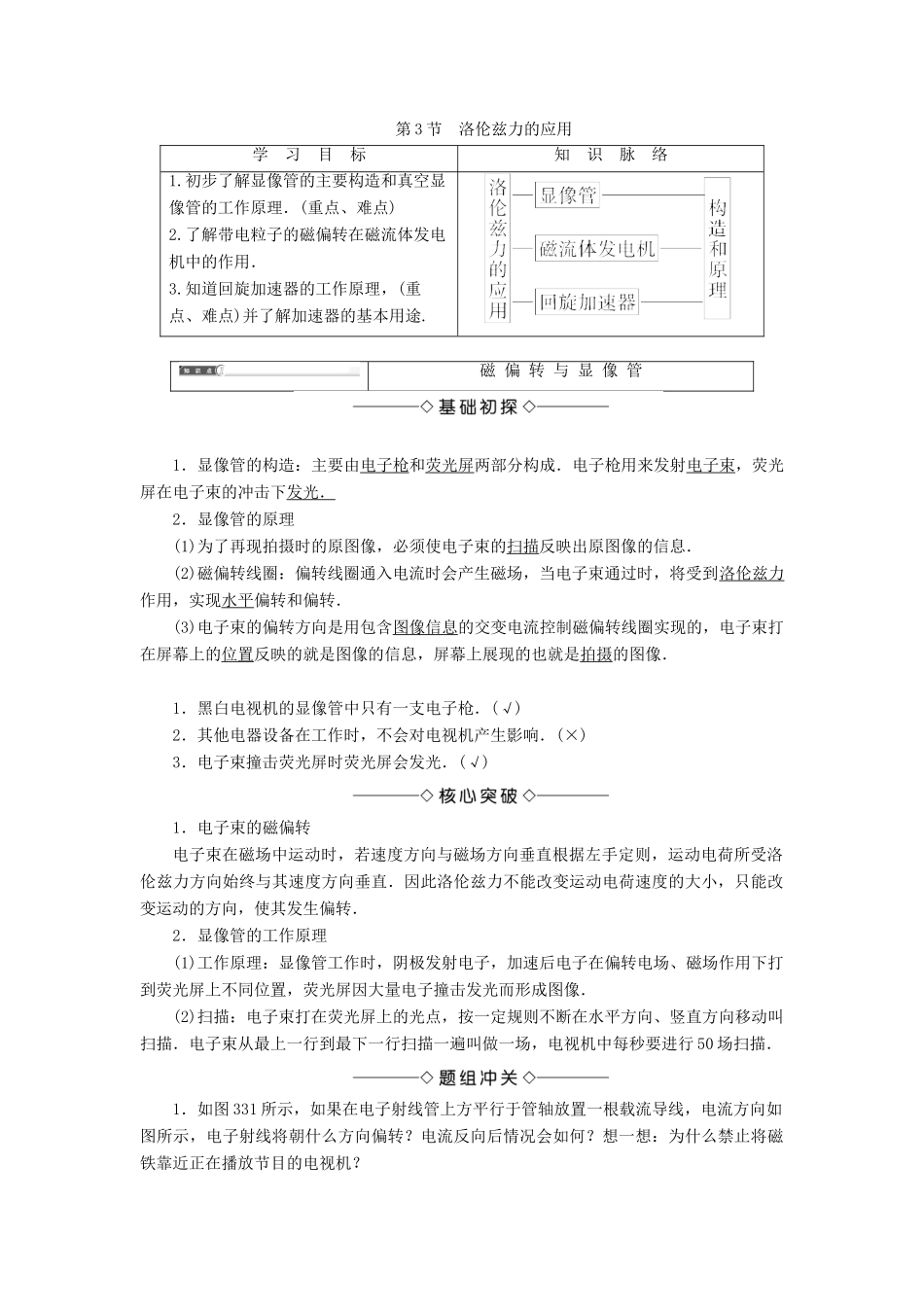

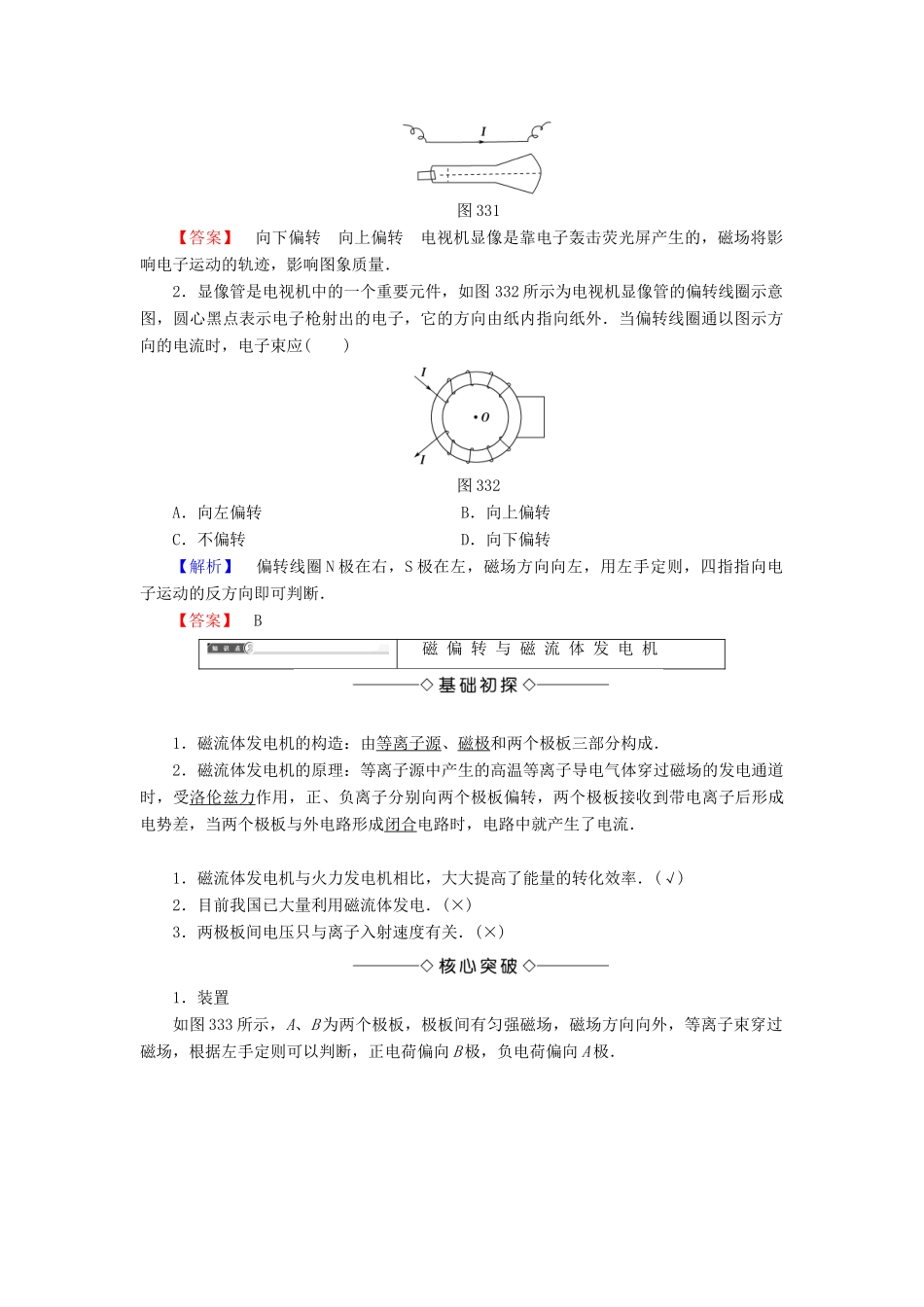

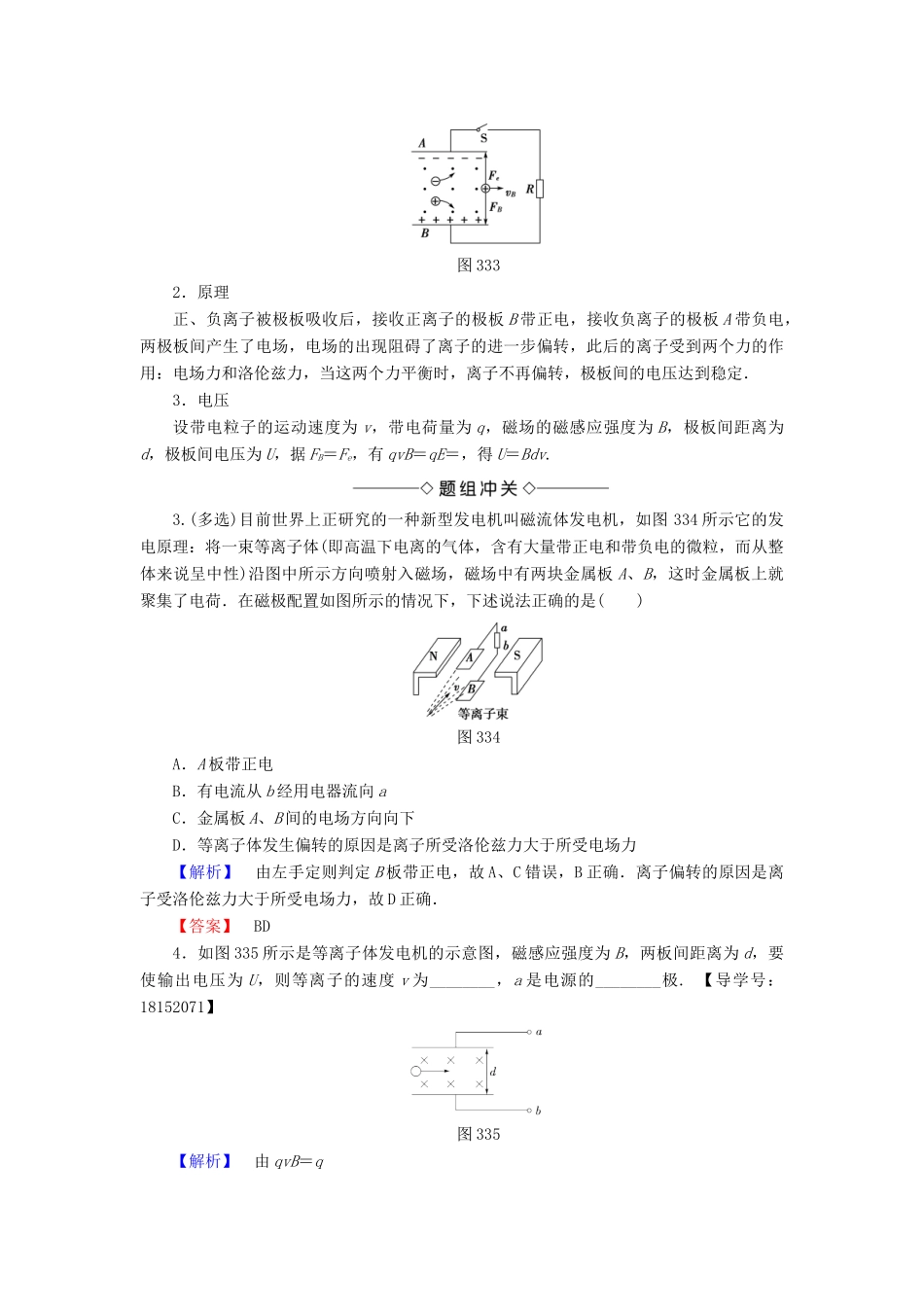

第3节洛伦兹力的应用学习目标知识脉络1.初步了解显像管的主要构造和真空显像管的工作原理．(重点、难点)2.了解带电粒子的磁偏转在磁流体发电机中的作用．3.知道回旋加速器的工作原理，(重点、难点)并了解加速器的基本用途.磁偏转与显像管1．显像管的构造：主要由电子枪和荧光屏两部分构成．电子枪用来发射电子束，荧光屏在电子束的冲击下发光．2．显像管的原理(1)为了再现拍摄时的原图像，必须使电子束的扫描反映出原图像的信息．(2)磁偏转线圈：偏转线圈通入电流时会产生磁场，当电子束通过时，将受到洛伦兹力作用，实现水平偏转和偏转．(3)电子束的偏转方向是用包含图像信息的交变电流控制磁偏转线圈实现的，电子束打在屏幕上的位置反映的就是图像的信息，屏幕上展现的也就是拍摄的图像．1．黑白电视机的显像管中只有一支电子枪．(√)2．其他电器设备在工作时，不会对电视机产生影响．(×)3．电子束撞击荧光屏时荧光屏会发光．(√)1．电子束的磁偏转电子束在磁场中运动时，若速度方向与磁场方向垂直根据左手定则，运动电荷所受洛伦兹力方向始终与其速度方向垂直．因此洛伦兹力不能改变运动电荷速度的大小，只能改变运动的方向，使其发生偏转．2．显像管的工作原理(1)工作原理：显像管工作时，阴极发射电子，加速后电子在偏转电场、磁场作用下打到荧光屏上不同位置，荧光屏因大量电子撞击发光而形成图像．(2)扫描：电子束打在荧光屏上的光点，按一定规则不断在水平方向、竖直方向移动叫扫描．电子束从最上一行到最下一行扫描一遍叫做一场，电视机中每秒要进行50场扫描．1．如图331所示，如果在电子射线管上方平行于管轴放置一根载流导线，电流方向如图所示，电子射线将朝什么方向偏转？电流反向后情况会如何？想一想：为什么禁止将磁铁靠近正在播放节目的电视机？图331【答案】向下偏转向上偏转电视机显像是靠电子轰击荧光屏产生的，磁场将影响电子运动的轨迹，影响图象质量．2．显像管是电视机中的一个重要元件，如图332所示为电视机显像管的偏转线圈示意图，圆心黑点表示电子枪射出的电子，它的方向由纸内指向纸外．当偏转线圈通以图示方向的电流时，电子束应()图332A．向左偏转B．向上偏转C．不偏转D．向下偏转【解析】偏转线圈N极在右，S极在左，磁场方向向左，用左手定则，四指指向电子运动的反方向即可判断．【答案】B磁偏转与磁流体发电机1．磁流体发电机的构造：由等离子源、磁极和两个极板三部分构成．2．磁流体发电机的原理：等离子源中产生的高温等离子导电气体穿过磁场的发电通道时，受洛伦兹力作用，正、负离子分别向两个极板偏转，两个极板接收到带电离子后形成电势差，当两个极板与外电路形成闭合电路时，电路中就产生了电流．1．磁流体发电机与火力发电机相比，大大提高了能量的转化效率．(√)2．目前我国已大量利用磁流体发电．(×)3．两极板间电压只与离子入射速度有关．(×)1．装置如图333所示，A、B为两个极板，极板间有匀强磁场，磁场方向向外，等离子束穿过磁场，根据左手定则可以判断，正电荷偏向B极，负电荷偏向A极．图3332．原理正、负离子被极板吸收后，接收正离子的极板B带正电，接收负离子的极板A带负电，两极板间产生了电场，电场的出现阻碍了离子的进一步偏转，此后的离子受到两个力的作用：电场力和洛伦兹力，当这两个力平衡时，离子不再偏转，极板间的电压达到稳定．3．电压设带电粒子的运动速度为v，带电荷量为q，磁场的磁感应强度为B，极板间距离为d，极板间电压为U，据FB＝Fe，有qvB＝qE＝，得U＝Bdv.3.(多选)目前世界上正研究的一种新型发电机叫磁流体发电机，如图334所示它的发电原理：将一束等离子体(即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体来说呈中性)沿图中所示方向喷射入磁场，磁场中有两块金属板A、B，这时金属板上就聚集了电荷．在磁极配置如图所示的情况下，下述说法正确的是()图334A．A板带正电B．有电流从b经用电器流向aC．金属板A、B间的电场方向向下D．等离子体发生偏转的原因是离子所受洛伦兹力大于所受电场力【解析】由左手定则判定B板带正电，故A、C错误，B正确．离子偏转的原因是离子受洛伦兹力大于所...
