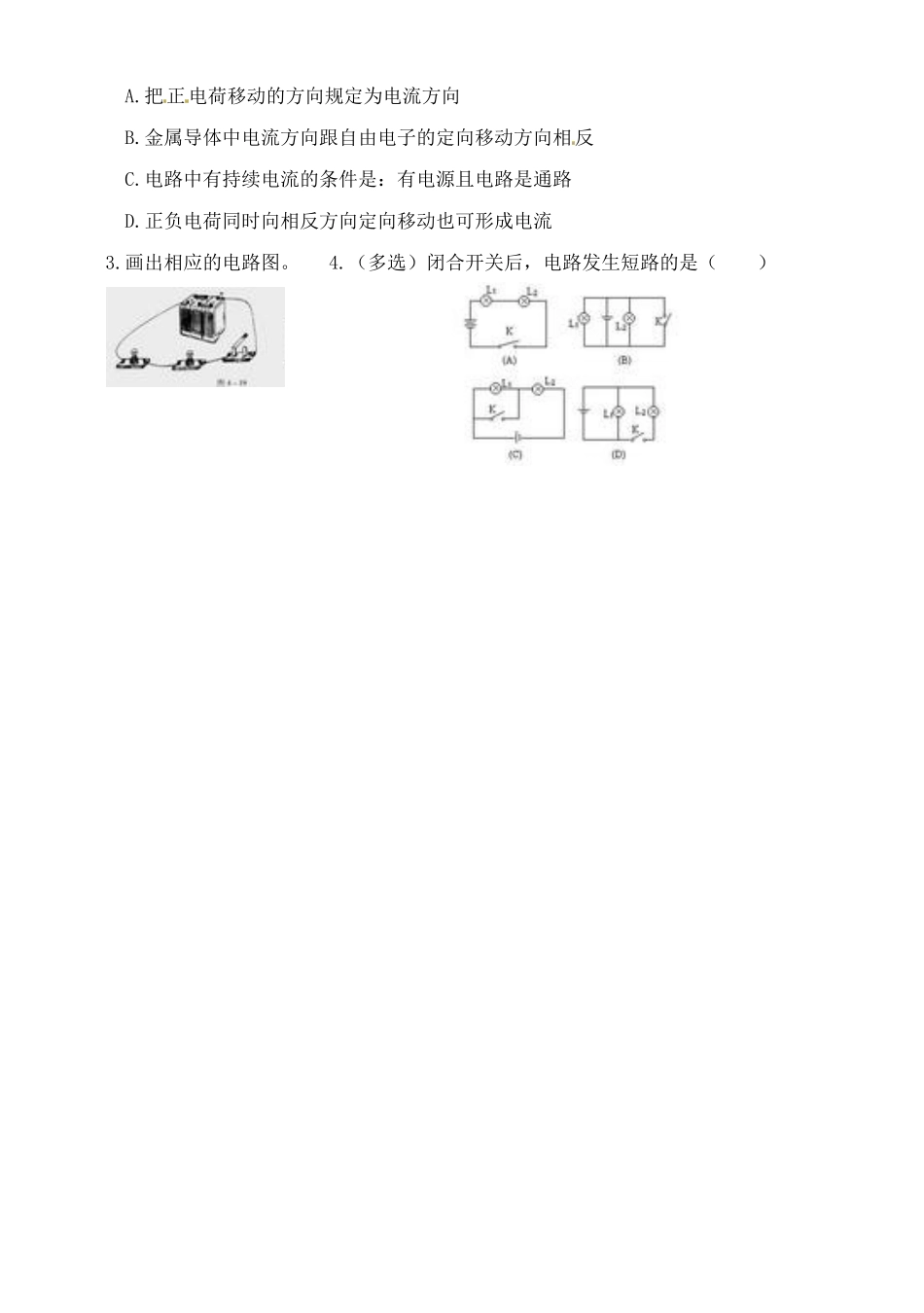

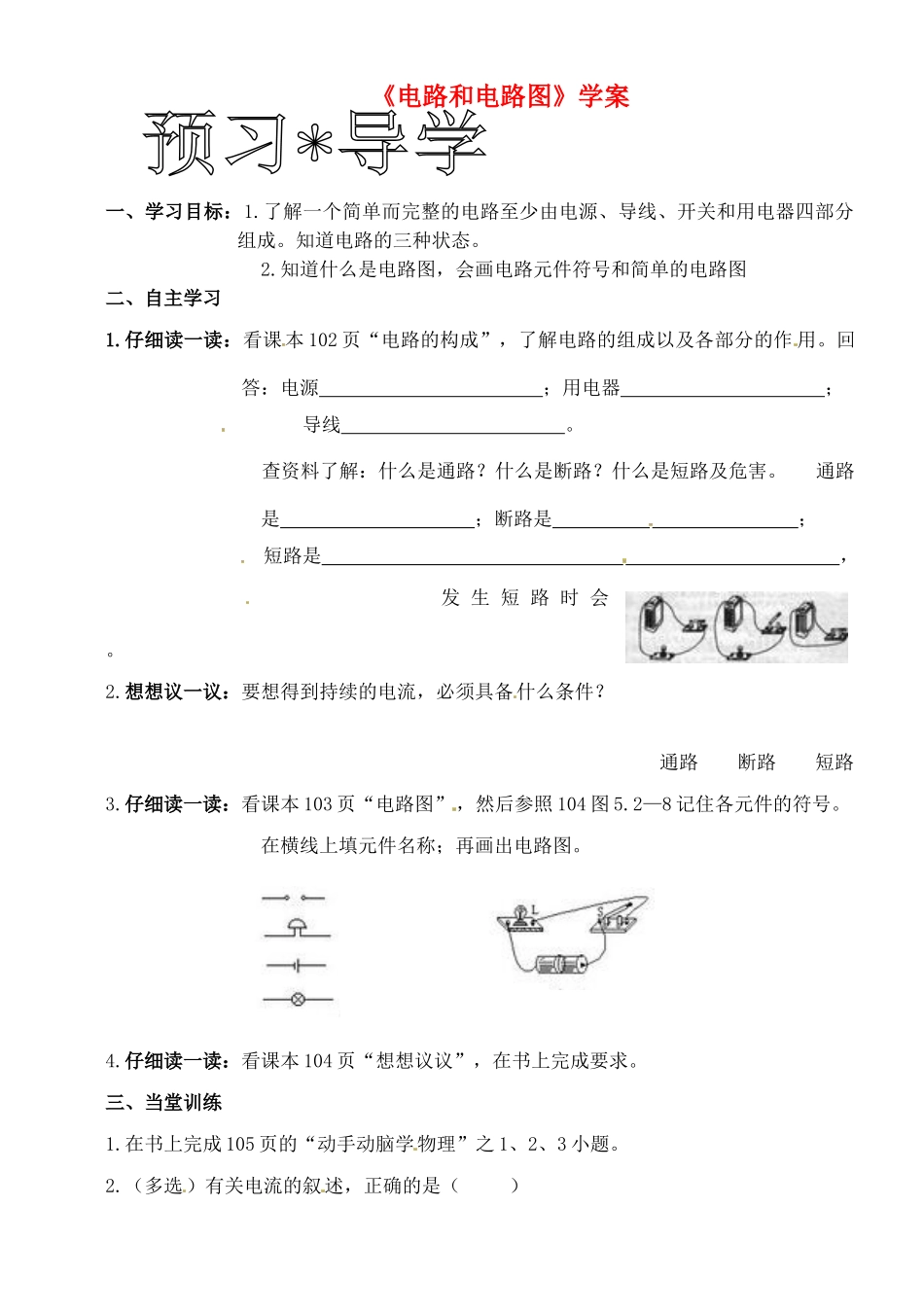

《电路和电路图》学案一、学习目标：1.了解一个简单而完整的电路至少由电源、导线、开关和用电器四部分组成。知道电路的三种状态。2.知道什么是电路图，会画电路元件符号和简单的电路图二、自主学习1.仔细读一读：看课本102页“电路的构成”，了解电路的组成以及各部分的作用。回答：电源；用电器；导线。查资料了解：什么是通路？什么是断路？什么是短路及危害。通路是；断路是；短路是，发生短路时会。2.想想议一议：要想得到持续的电流，必须具备什么条件？通路断路短路3.仔细读一读：看课本103页“电路图”，然后参照104图5.2—8记住各元件的符号。在横线上填元件名称；再画出电路图。4.仔细读一读：看课本104页“想想议议”，在书上完成要求。三、当堂训练1.在书上完成105页的“动手动脑学物理”之1、2、3小题。2.（多选）有关电流的叙述，正确的是（）A.把正电荷移动的方向规定为电流方向B.金属导体中电流方向跟自由电子的定向移动方向相反C.电路中有持续电流的条件是：有电源且电路是通路D.正负电荷同时向相反方向定向移动也可形成电流3.画出相应的电路图。4.（多选）闭合开关后，电路发生短路的是（）
