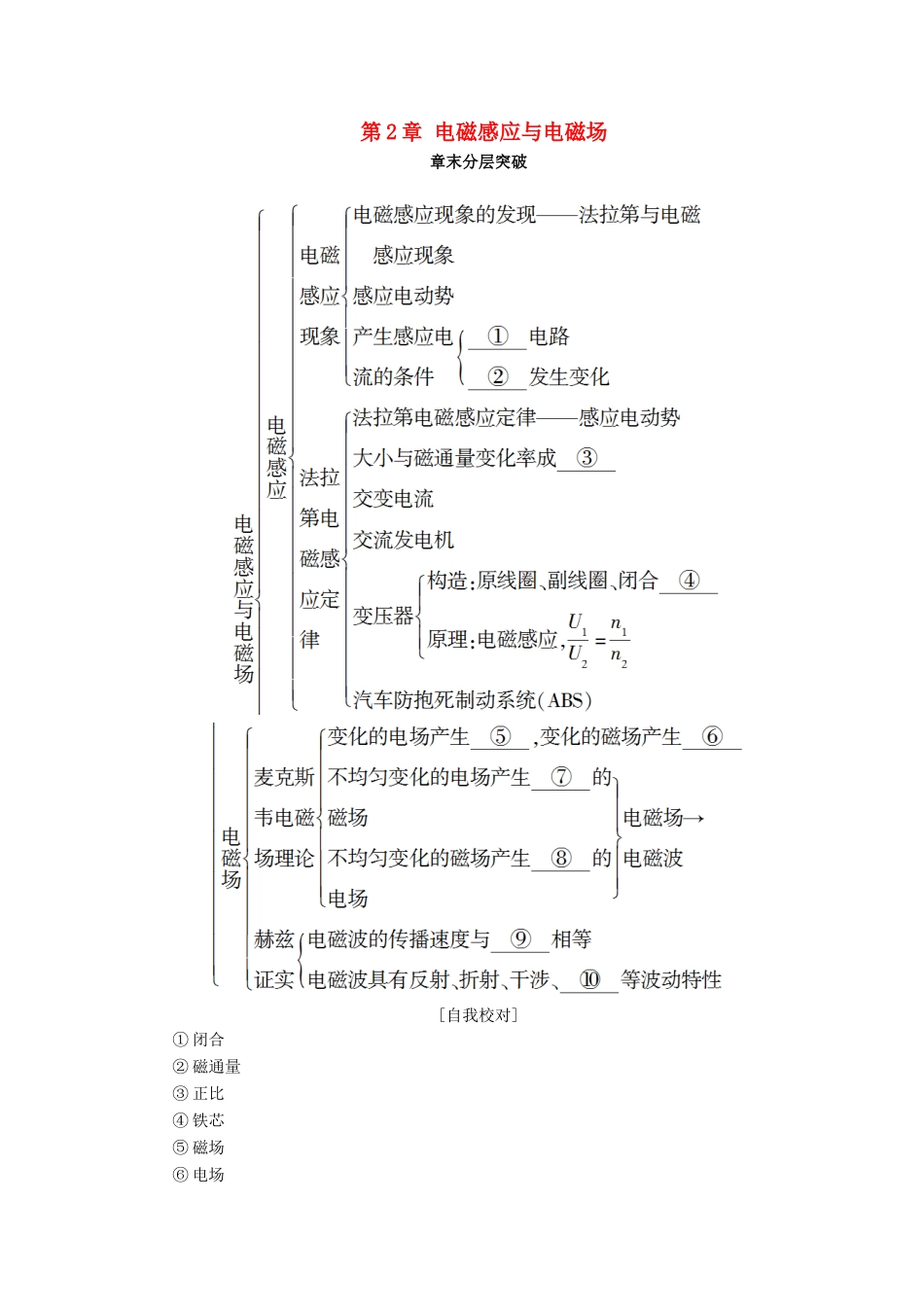

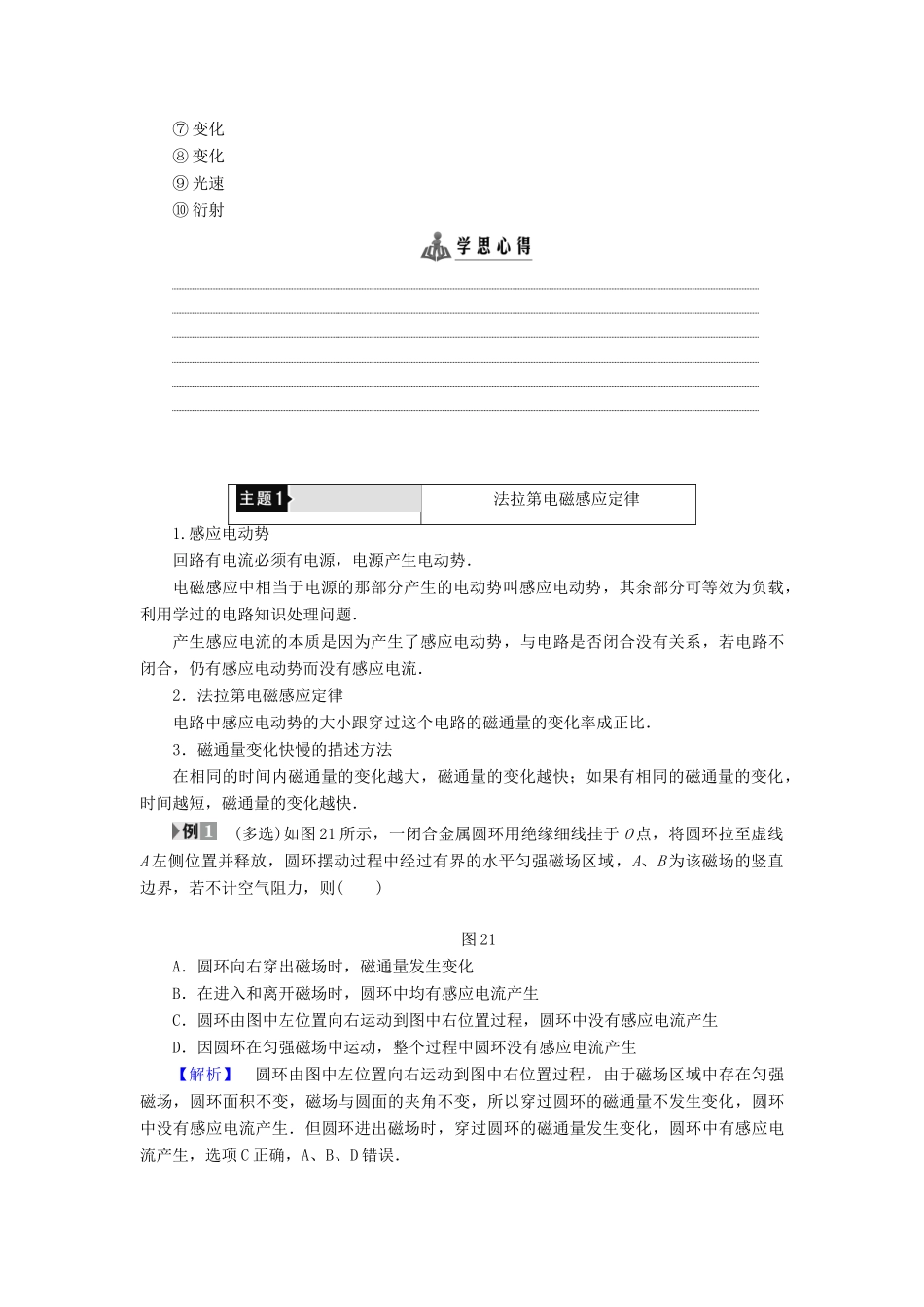

第2章电磁感应与电磁场章末分层突破[自我校对]①闭合②磁通量③正比④铁芯⑤磁场⑥电场⑦变化⑧变化⑨光速⑩衍射法拉第电磁感应定律1.感应电动势回路有电流必须有电源，电源产生电动势．电磁感应中相当于电源的那部分产生的电动势叫感应电动势，其余部分可等效为负载，利用学过的电路知识处理问题．产生感应电流的本质是因为产生了感应电动势，与电路是否闭合没有关系，若电路不闭合，仍有感应电动势而没有感应电流．2．法拉第电磁感应定律电路中感应电动势的大小跟穿过这个电路的磁通量的变化率成正比．3．磁通量变化快慢的描述方法在相同的时间内磁通量的变化越大，磁通量的变化越快；如果有相同的磁通量的变化，时间越短，磁通量的变化越快．(多选)如图21所示，一闭合金属圆环用绝缘细线挂于O点，将圆环拉至虚线A左侧位置并释放，圆环摆动过程中经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界，若不计空气阻力，则()图21A．圆环向右穿出磁场时，磁通量发生变化B．在进入和离开磁场时，圆环中均有感应电流产生C．圆环由图中左位置向右运动到图中右位置过程，圆环中没有感应电流产生D．因圆环在匀强磁场中运动，整个过程中圆环没有感应电流产生【解析】圆环由图中左位置向右运动到图中右位置过程，由于磁场区域中存在匀强磁场，圆环面积不变，磁场与圆面的夹角不变，所以穿过圆环的磁通量不发生变化，圆环中没有感应电流产生．但圆环进出磁场时，穿过圆环的磁通量发生变化，圆环中有感应电流产生，选项C正确，A、B、D错误．【答案】ABC理想变压器1.变压器是把交流电压升高或降低的装置，其基本构造是由原线圈、副线圈和闭合铁芯构成，原线圈和副线圈分别绕在同一个闭合铁芯上．2．工作原理：变压器是通过电磁感应来改变交流电压的，原线圈n1接交流电源，由于电流的变化，在闭合铁芯中产生变化的磁通量，磁通量也通过了副线圈，根据法拉第电磁感应定律，便在副线圈n2中产生感应电动势，如果输出电压高于输入电压，为升压变压器；如果输出电压低于输入电压，为降压变压器．3．理想变压器原、副线圈的匝数分别为n1、n2.电压关系：＝由于理想变压器的结构一定，n1、n2均为定值，所以输出电压U2由输入电压U1决定，与负载电阻的大小无关，U1增大，U2也增大；U1减小，U2也减小．4．变压器不改变交变电流的频率．5．理想变压器中P入＝P出，而原线圈的输入功率决定于输出功率．(多选)如图22所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，开关S断开，当开关S接通时，以下说法正确的是()图22A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．通过电流表A的电流增大【解析】副线圈两端电压U2＝U1，电源电压不变，则U2不变，M、N两端电压不变，故A错误．开关S闭合，L2与L1并联，使副线圈的负载电阻的阻值变小，M、N间的输出电压不变，副线圈中的总电流I2增大，电阻R上的电压降UR＝I2R亦增大，灯泡L1两端的电压减小，L1中的电流减小，B、C正确．由I2增大，导致原线圈中电流I1相应增大，故D正确．【答案】BCD1．(多选)在电磁学的发展过程中，许多科学家作出了贡献．下列说法正确的是()A．奥斯特发现了电流的磁效应；法拉第发现了电磁感应现象B．麦克斯韦预言了电磁波；楞次用实验证实了电磁波的存在C．库仑发现了点电荷的相互作用规律；密立根通过油滴实验测定了元电荷的数值D．安培发现了磁场对运动电荷的作用规律；洛伦兹发现了磁场对电流的作用规律【解析】赫兹用实验证实了电磁波的存在，B错误；安培发现了磁场对电流的作用规律，洛伦兹发现了磁场对运动电荷的作用规律，D错误．【答案】AC2．如图23所示，线圈、滑动变阻器和电源组成图示回路，A为线圈下方一闭合线圈，线圈A中不能产生感应电流的操作是()【导学号：75392078】图23A．S接通瞬间B．滑动变阻器触头P左移C．线圈A水平移动D．滑动变阻器触头P在最左端不动【解析】感应电流的产生条件是闭合回路中磁通量发生变化，故可判定D项不能产生感应电流．【答案】D3．如图24所示，半径为r的n匝线圈套在边长为L的正方体abcd之外，匀强磁...
