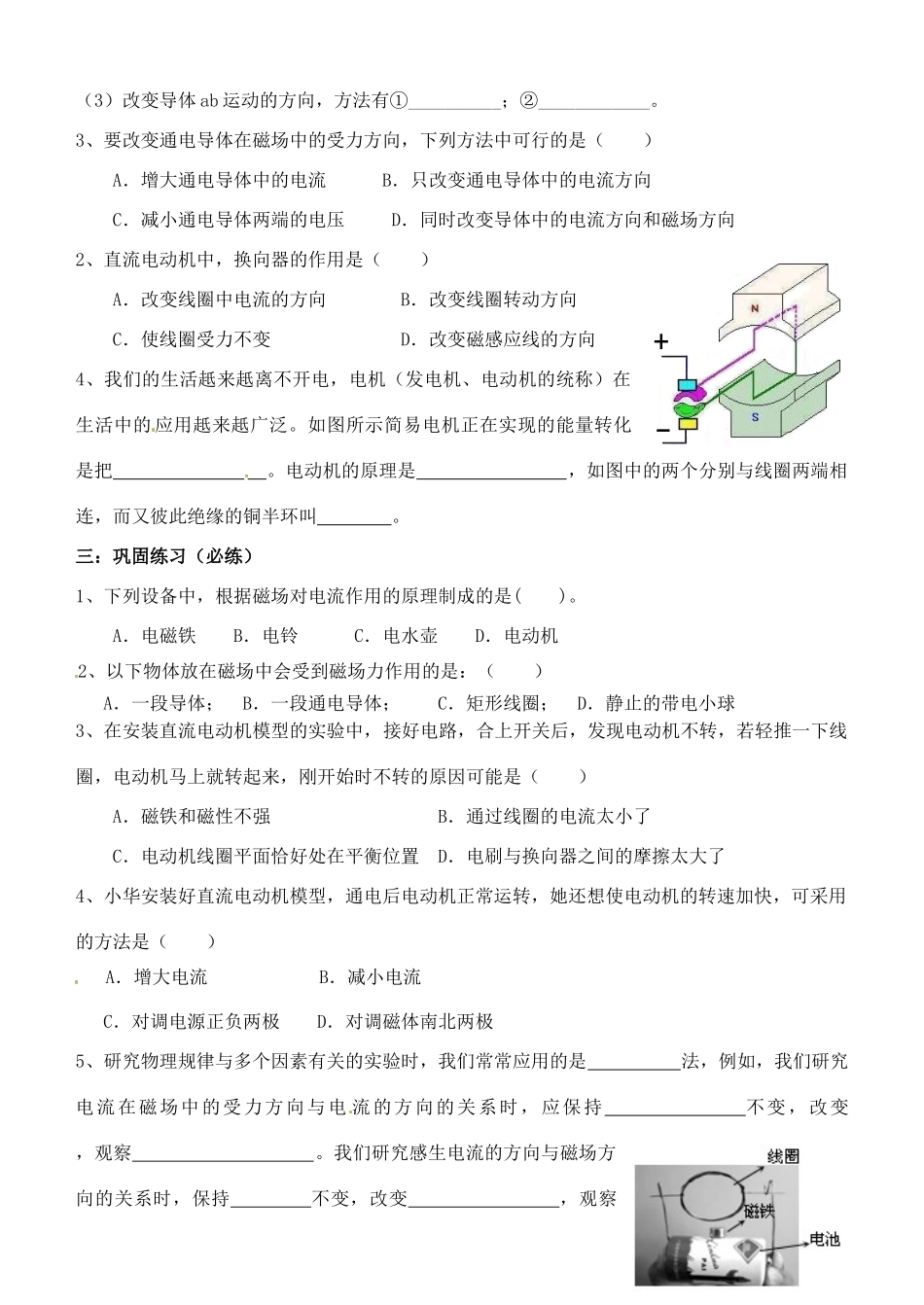

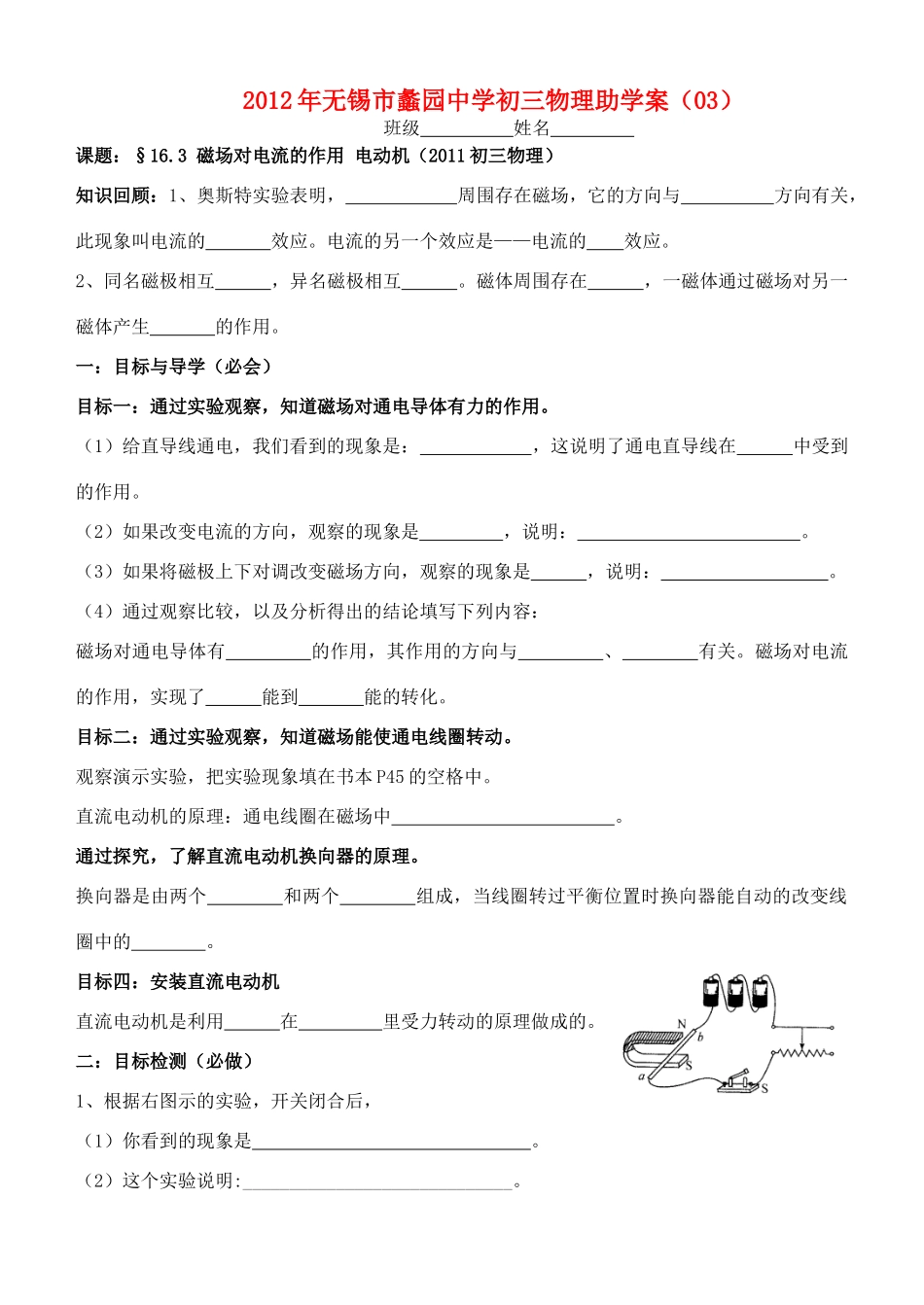

2012年无锡市蠡园中学初三物理助学案（03）班级姓名课题：§16.3磁场对电流的作用电动机（2011初三物理）知识回顾：1、奥斯特实验表明，周围存在磁场，它的方向与方向有关，此现象叫电流的效应。电流的另一个效应是——电流的效应。2、同名磁极相互，异名磁极相互。磁体周围存在，一磁体通过磁场对另一磁体产生的作用。一：目标与导学（必会）目标一：通过实验观察，知道磁场对通电导体有力的作用。（1）给直导线通电，我们看到的现象是：，这说明了通电直导线在中受到的作用。（2）如果改变电流的方向，观察的现象是，说明：。（3）如果将磁极上下对调改变磁场方向，观察的现象是，说明：。（4）通过观察比较，以及分析得出的结论填写下列内容：磁场对通电导体有的作用，其作用的方向与、有关。磁场对电流的作用，实现了能到能的转化。目标二：通过实验观察，知道磁场能使通电线圈转动。观察演示实验，把实验现象填在书本P45的空格中。直流电动机的原理：通电线圈在磁场中。通过探究，了解直流电动机换向器的原理。换向器是由两个和两个组成，当线圈转过平衡位置时换向器能自动的改变线圈中的。目标四：安装直流电动机直流电动机是利用在里受力转动的原理做成的。二：目标检测（必做）1、根据右图示的实验，开关闭合后，（1）你看到的现象是。（2）这个实验说明:_____________________________。（3）改变导体ab运动的方向，方法有①__________；②____________。3、要改变通电导体在磁场中的受力方向，下列方法中可行的是（）A．增大通电导体中的电流B．只改变通电导体中的电流方向C．减小通电导体两端的电压D．同时改变导体中的电流方向和磁场方向2、直流电动机中，换向器的作用是（）A．改变线圈中电流的方向B．改变线圈转动方向C．使线圈受力不变D．改变磁感应线的方向4、我们的生活赿来赿离不开电，电机（发电机、电动机的统称）在生活中的应用赿来赿广泛。如图所示简易电机正在实现的能量转化是把。电动机的原理是，如图中的两个分别与线圈两端相连，而又彼此绝缘的铜半环叫。三：巩固练习（必练）1、下列设备中，根据磁场对电流作用的原理制成的是()。A．电磁铁B．电铃C．电水壶D．电动机2、以下物体放在磁场中会受到磁场力作用的是：（）A．一段导体；B．一段通电导体；C．矩形线圈；D．静止的带电小球3、在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是（）A．磁铁和磁性不强B．通过线圈的电流太小了C．电动机线圈平面恰好处在平衡位置D．电刷与换向器之间的摩擦太大了4、小华安装好直流电动机模型，通电后电动机正常运转，她还想使电动机的转速加快，可采用的方法是（）A．增大电流B．减小电流C．对调电源正负两极D．对调磁体南北两极5、研究物理规律与多个因素有关的实验时，我们常常应用的是法，例如，我们研究电流在磁场中的受力方向与电流的方向的关系时，应保持不变，改变，观察。我们研究感生电流的方向与磁场方向的关系时，保持不变，改变，观察＋－A_+V_+。6、小明利用生活中常见的材料做了个小实验，如图所示，将线圈一端引线上的绝缘漆全部刮掉，另一端只刮掉了半个侧面，放在磁铁上方后通电，线圈就会转动起来，这样便做成了一个简易电动机。其工作原理是；若要改变线圈的转动方向，请写出一种操作方法：。7、电动机工作时是把能转化为能，它与热机相比，一个最显著的优点是。（选做）小明利用他的玩具电动机进行物理知识的新探究，他先按图把器材连接好后，保持电源电压不变，闭合开关，改变滑动变阻器滑片的位置，进行了两次实验，并把实验中得到的有关数据记录在下面表格中。实验次数钩码的质量m(g)钩码升高的高度h(m)钩码上升的时间t(s)电流表示数I(A)电压表示数U(V)滑动变阻器滑片位置11001.03.60.203.0中点21001.08.00.151.5最右端请你参加小明的研究，解答下列问题：（1）在实验过程中，发生了哪些形式的能量的转化(指出其中的两种)。（2）计算出第一次实验中，电动机提升重物做的有用功和电动机消耗的电功率。（3）求出电源电压和滑动变阻器的最大阻值。（4）...
