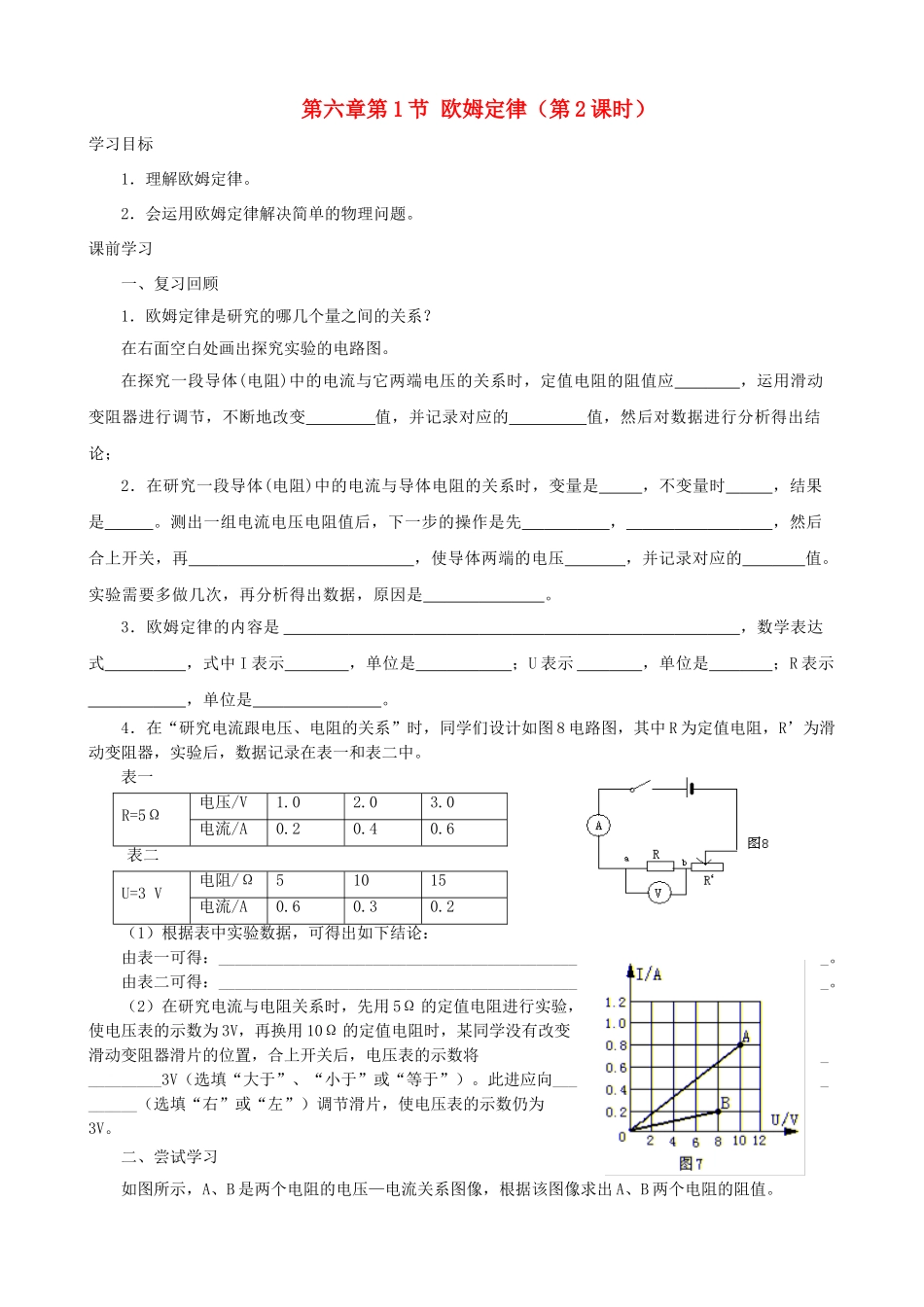

第六章第1节欧姆定律（第2课时）学习目标1．理解欧姆定律。2．会运用欧姆定律解决简单的物理问题。课前学习一、复习回顾1．欧姆定律是研究的哪几个量之间的关系？在右面空白处画出探究实验的电路图。在探究一段导体(电阻)中的电流与它两端电压的关系时，定值电阻的阻值应，运用滑动变阻器进行调节，不断地改变值，并记录对应的值，然后对数据进行分析得出结论；2．在研究一段导体(电阻)中的电流与导体电阻的关系时，变量是，不变量时，结果是。测出一组电流电压电阻值后，下一步的操作是先，，然后合上开关，再，使导体两端的电压，并记录对应的值。实验需要多做几次，再分析得出数据，原因是。3．欧姆定律的内容是，数学表达式，式中I表示，单位是；U表示，单位是；R表示，单位是。4．在“研究电流跟电压、电阻的关系”时，同学们设计如图8电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。表一R=5Ω电压/V1.02.03.0电流/A0.20.40.6表二U=3V电阻/Ω51015电流/A0.60.30.2（1）根据表中实验数据，可得出如下结论：由表一可得：_____________________________________________。由表二可得：_____________________________________________。（2）在研究电流与电阻关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V，再换用10Ω的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V（选填“大于”、“小于”或“等于”）。此进应向__________（选填“右”或“左”）调节滑片，使电压表的示数仍为3V。二、尝试学习如图所示，A、B是两个电阻的电压—电流关系图像，根据该图像求出A、B两个电阻的阻值。课堂学习1．电流、电压、电阻三个物理量,只要知道其中两个,根据欧姆定律就可以求出第三个。因此欧姆定律的公式可以变形为:R=；U=2．注意欧姆定律公式使用时的注意事项。（1）同一性。公式中，各字母必须是对同一导体而言，不能张冠李戴。（2）同时性。公式中，各字母必须是对同一次电路连接情况而言，不能先后错位。（3）统一性。各字母的单位必须统一用国际主单位，如不是，必须先换算。[及时练习1]在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A例1．如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流I和电阻R2。例2．如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6AI1=0.4A，求R2的电阻值。[及时练习2]两只电阻R1R2组成的串联电路，已知通过R1的电流是0.2A，电源是由四节干电池供电，R2大小是5Ω，问：（1）两只电阻上的电压各是多少？（2）R1的阻值是多少？当堂检测1．一个小灯泡正常发光时，两端的电压是8V,电阻是10Ω，求小灯泡正常发光时的电流。2．一个用电器电阻100Ω，工作时的电流是0.22A，那么工作时两端的电压是多少？3．某小灯泡两端的电压是2.2V，用电流表测的流过的电流是50mA，这个小灯泡的电阻是多少？4．在右图所示电路中，R1=15Ω，R2=10Ω，电压表示数3V，这时电流表的示数是多少？5．右图所示电路中，滑动变阻器的滑片向右滑动的过程中（）A．电流表和电压表的示数都变小B．电流表和电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大小结整理还存在什么问题与疑惑？参考答案：及时练习1：B；及时练习2：5V；1V；25Ω；当堂检测：1、0.8A；2、20V；3、44欧；4、0.5A；5、A；
