高中物理 第一章 电磁感应 第7节 涡流现象及其应用学案 粤教版选修3-2-粤教版高二选修3-2物理学案VIP免费

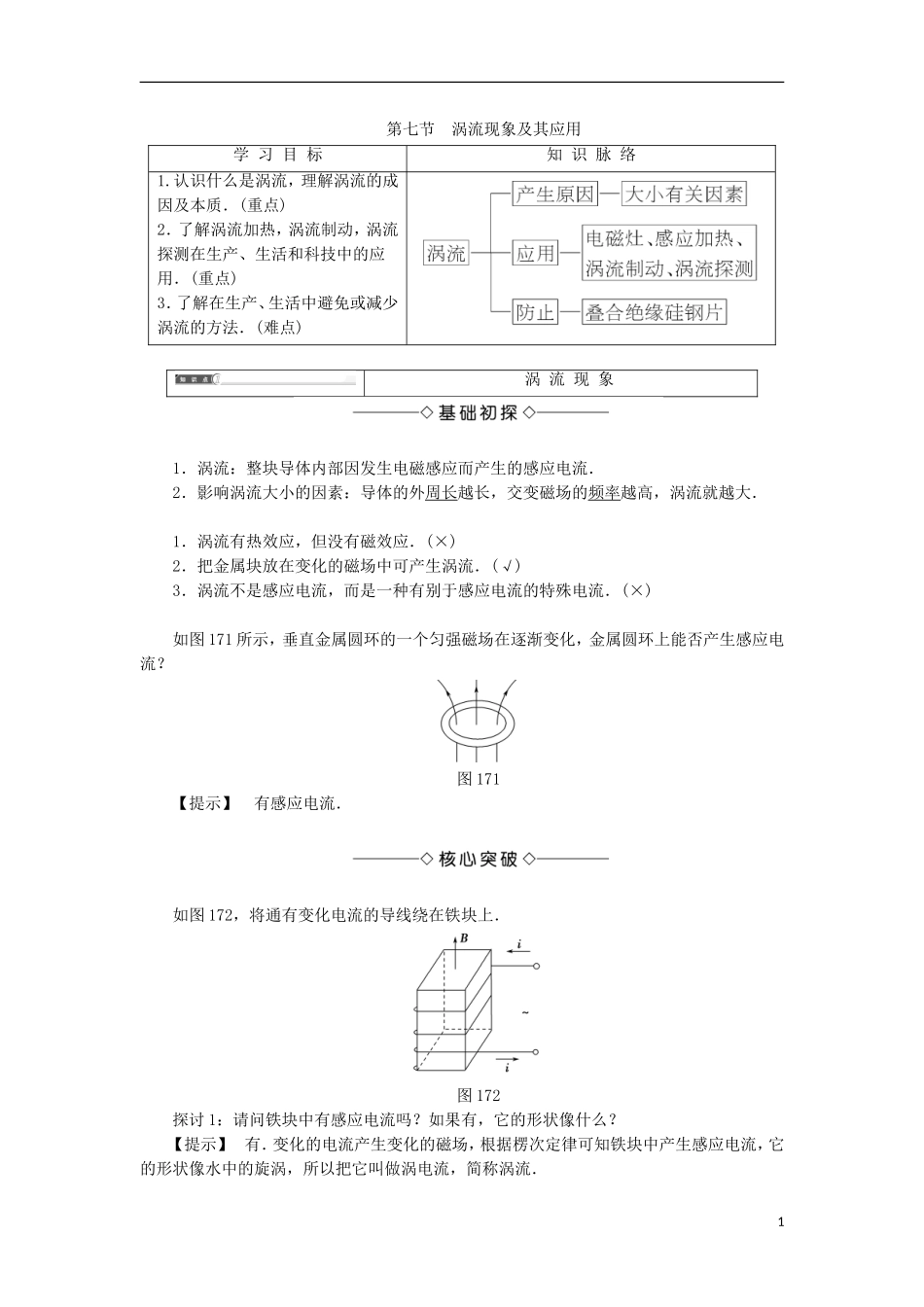

第七节涡流现象及其应用学习目标知识脉络1.认识什么是涡流，理解涡流的成因及本质．(重点)2．了解涡流加热，涡流制动，涡流探测在生产、生活和科技中的应用．(重点)3．了解在生产、生活中避免或减少涡流的方法．(难点)涡流现象1．涡流：整块导体内部因发生电磁感应而产生的感应电流．2．影响涡流大小的因素：导体的外周长越长，交变磁场的频率越高，涡流就越大．1．涡流有热效应，但没有磁效应．(×)2．把金属块放在变化的磁场中可产生涡流．(√)3．涡流不是感应电流，而是一种有别于感应电流的特殊电流．(×)如图171所示，垂直金属圆环的一个匀强磁场在逐渐变化，金属圆环上能否产生感应电流？图171【提示】有感应电流．如图172，将通有变化电流的导线绕在铁块上．图172探讨1：请问铁块中有感应电流吗？如果有，它的形状像什么？【提示】有．变化的电流产生变化的磁场，根据楞次定律可知铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．1探讨2：在上述过程中伴随着哪些能量转化？【提示】电能转化为磁场能，磁场能最终转化为内能．1．涡流的产生涡流实际上是一种特殊的电磁感应现象，当导体处在变化的磁场中，或者导体在非匀强磁场中运动时，导体内部可以等效成许许多多的闭合电路，当穿过这些闭合电路的磁通量变化时，在导体内部的这些闭合电路中将产生感应电流，即导体内部产生了涡流．2．涡流的特点(1)电流强：当电流在金属块内自成闭合回路(产生涡流)时，由于整块金属的电阻很小，涡流往往很强．(2)功率大：根据公式P＝I2R知，热功率的大小与电流的平方成正比，故金属块的发热功率很大．3．能量转化伴随着涡流现象，常见以下两种能量转化．(1)如果金属块放在了变化的磁场中，则磁场能转化为电能，最终转化为内能；(2)如果是金属块进出磁场或在非匀强磁场中运动，则由于克服安培力做功，金属块的机械能转化为电能，最终转化为内能．1．如图173所示，一闭合金属圆环用绝缘细线挂于O点，将圆环拉离平衡位置并释放，圆环摆动过程中(环平面与磁场始终保持垂直)经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界．若不计空气阻力，则()图173A．圆环向右穿过磁场后，还能摆至原来的高度B．在进入和离开磁场时，圆环中均有感应电流C．圆环进入磁场后，离最低点越近速度越大，感应电流也越大D．圆环最终将静止在最低点【解析】在圆环进入和穿出磁场的过程中环中磁通量发生变化，有感应电流产生，即圆环的机械能向电能转化，其机械能越来越小，上升的高度越来越低，A项错误，B项正确；但在环完全进入磁场后，不再产生感应电流，C项错误；最终圆环将不能摆出磁场，从此再无机械能向电能转化，其摆动的幅度不再变化，D项错误．【答案】B2．如图174所示，在光滑水平桌面上放一条形磁铁，分别将大小相同的铁球、铝球和木球放在磁铁的一端且给它一个初速度，让其向磁铁滚去，观察小球的运动情况号：97192041】2图174A．都做匀速运动B．铁球、铝球都做减速运动C．铁球做加速运动，铝球做减速运动D．铝球、木球做匀速运动【解析】铁球靠近磁铁时被磁化，与磁铁之间产生相互吸引的作用力，故铁球将加速运动；铝球向磁铁靠近时，穿过它的磁通量发生变化，因此在其内部产生涡流，涡流产生的感应磁场对原磁场的变化起阻碍作用，所以铝球向磁铁运动时会受阻碍而减速；木球为非金属，既不能被磁化，也不产生涡流现象，所以磁铁对木球不产生力的作用，木球将做匀速运动．综上所述，C项正确．【答案】C涡流现象的分析方法1．涡流是整块导体中发生的电磁感应现象，分析涡流一般运用楞次定律和法拉第电磁感应定律．2．导体内部可以等效为许多闭合电路．3．导体内部发热的原理是电流的热效应．涡流现象的应用与防止1．涡流的应用(1)电磁灶：电磁灶是涡流现象在生活中的应用，采用了磁场感应涡流的加热原理．(2)感应加热：在感应炉中，有产生高频电流的大功率电源和产生交变磁场的线圈，其工作原理也是涡流加热．(3)涡流制动：当导体在磁场中运动时，会在导体中激起涡流，涡流与磁场相互作用产生一个动态阻尼力，从而提供制动力矩阻碍导体的运动．(4)涡流探测：通有交变电流的...
