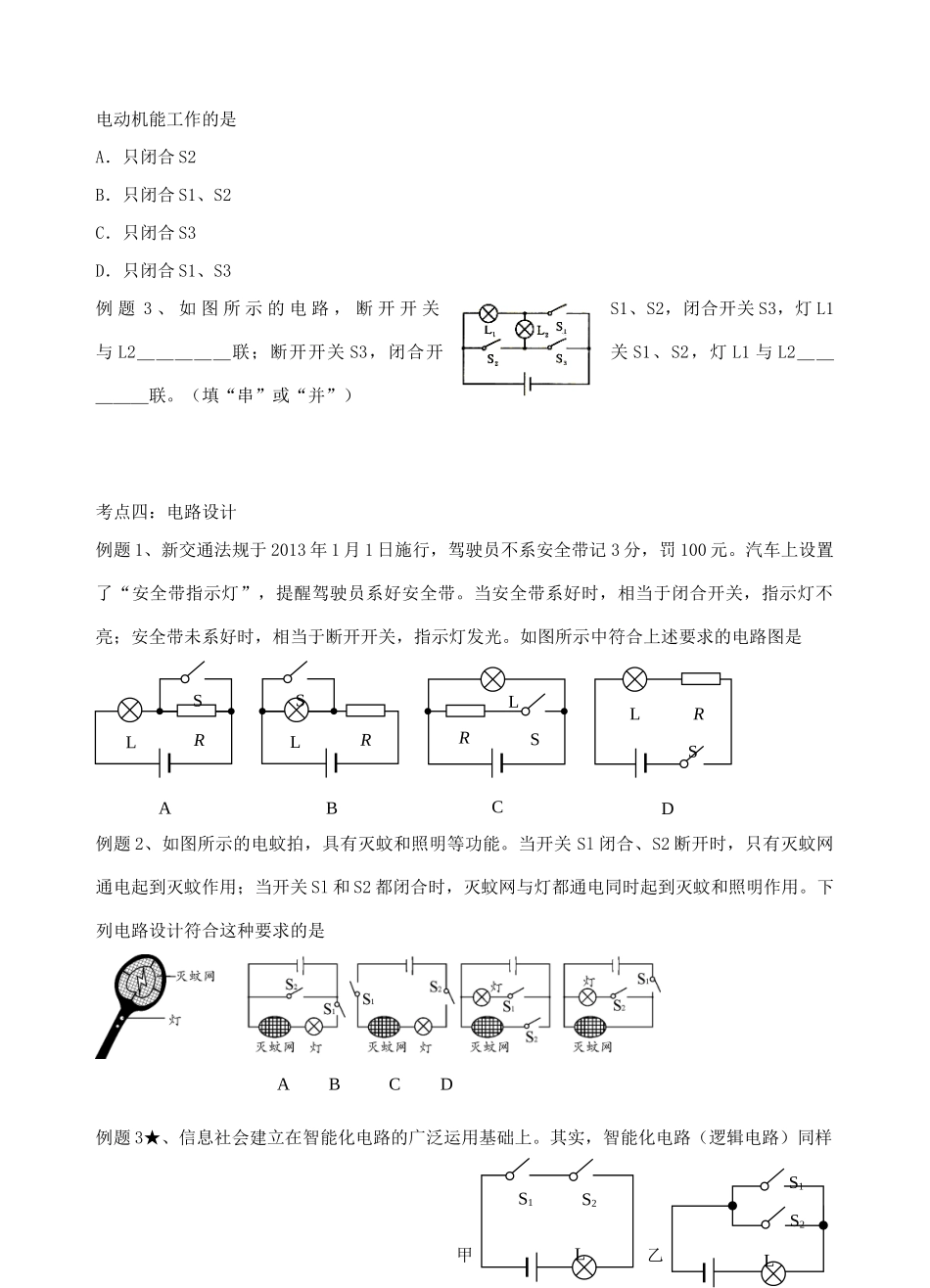

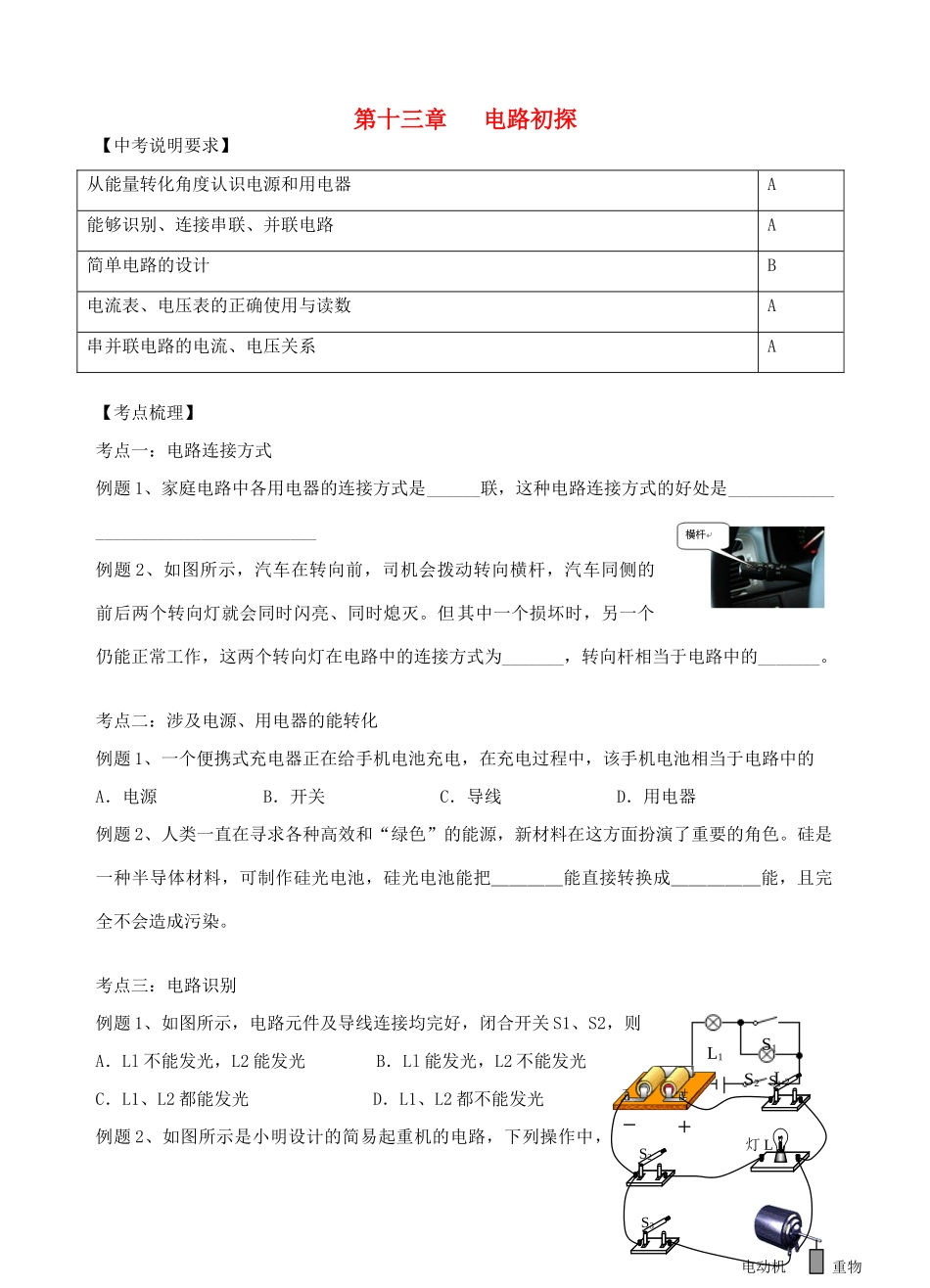

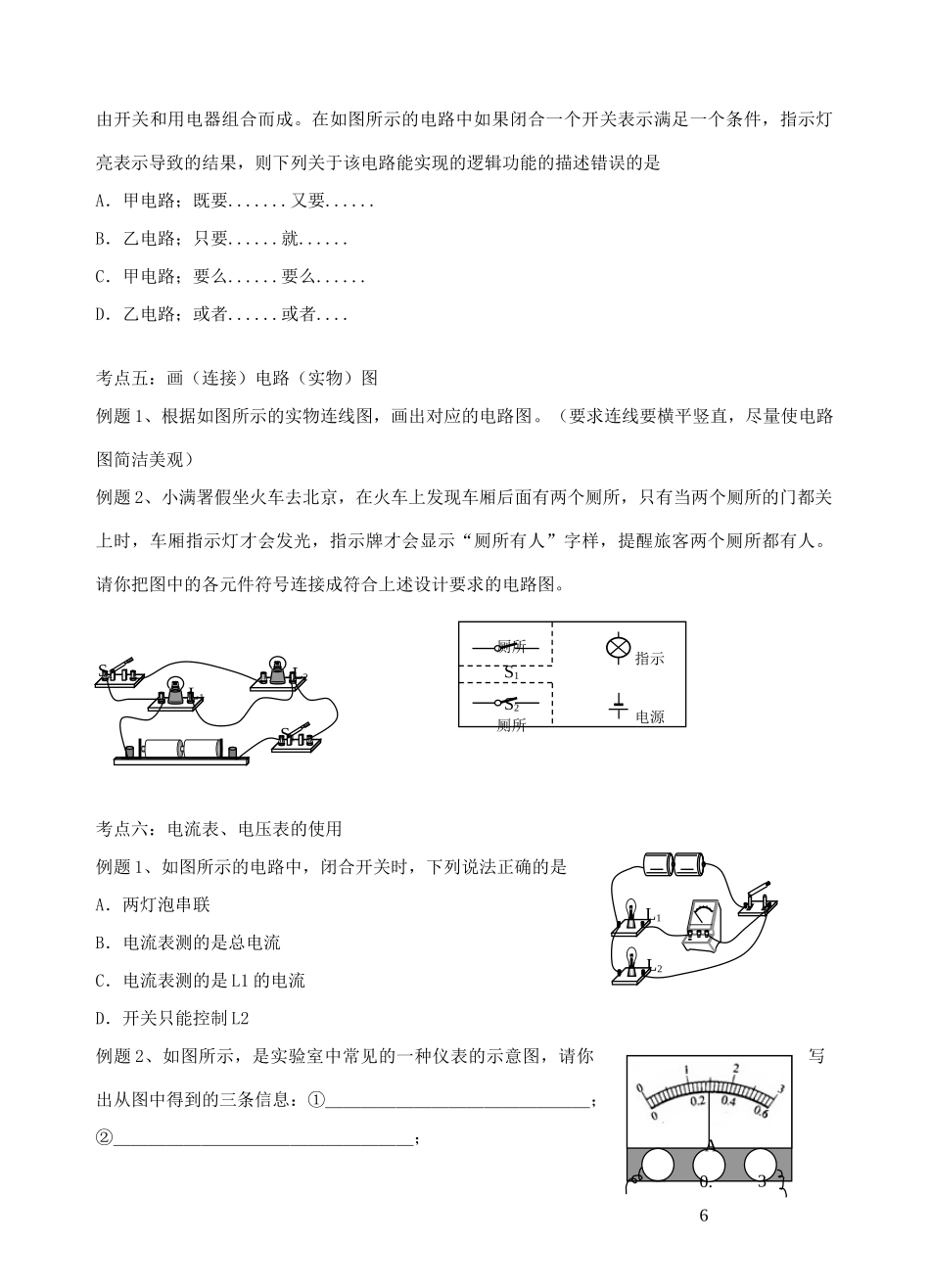

第十三章电路初探【中考说明要求】从能量转化角度认识电源和用电器A能够识别、连接串联、并联电路A简单电路的设计B电流表、电压表的正确使用与读数A串并联电路的电流、电压关系A【考点梳理】考点一：电路连接方式例题1、家庭电路中各用电器的连接方式是______联，这种电路连接方式的好处是_____________________________________例题2、如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为_______，转向杆相当于电路中的_______。考点二：涉及电源、用电器的能转化例题1、一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的A．电源B．开关C．导线D．用电器例题2、人类一直在寻求各种高效和“绿色”的能源，新材料在这方面扮演了重要的角色。硅是一种半导体材料，可制作硅光电池，硅光电池能把＿＿＿＿能直接转换成＿＿＿＿＿能，且完全不会造成污染。考点三：电路识别例题1、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则A．Ll不能发光，L2能发光B．Ll能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光例题2、如图所示是小明设计的简易起重机的电路，下列操作中，L2L1S1S2灯L电动机重物S1S2S3＋－电动机能工作的是A．只闭合S2B．只闭合S1、S2C．只闭合S3D．只闭合S1、S3例题3、如图所示的电路，断开开关S1、S2，闭合开关S3，灯L1与L2＿＿＿＿＿联；断开开关S3，闭合开关S1、S2，灯L1与L2＿＿＿＿＿联。（填“串”或“并”）考点四：电路设计例题1、新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。如图所示中符合上述要求的电路图是例题2、如图所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是例题3★、信息社会建立在智能化电路的广泛运用基础上。其实，智能化电路（逻辑电路）同样ABCDRLSRLSRRSLSLABCDLS1S2S1S2L甲乙由开关和用电器组合而成。在如图所示的电路中如果闭合一个开关表示满足一个条件，指示灯亮表示导致的结果，则下列关于该电路能实现的逻辑功能的描述错误的是A．甲电路；既要.......又要......B．乙电路；只要......就......C．甲电路；要么......要么......D．乙电路；或者......或者....考点五：画（连接）电路（实物）图例题1、根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）例题2、小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。考点六：电流表、电压表的使用例题1、如图所示的电路中，闭合开关时，下列说法正确的是A．两灯泡串联B．电流表测的是总电流C．电流表测的是L1的电流D．开关只能控制L2例题2、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；S1S2L1L2厕所厕所S1S2指示电源L1L20.6－3A③＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿例题3、下列电表示数为1.4V的是例题4、如图所示电路中，当开关S闭合时，电压表测的是＿的电压．A．L1B．L2C．L1L2总电压D．电源和L1例题5、如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c三处的电流为Ia＝0.2A、Ib＝0.2A、Ic＝0.2A．记录数据后，他下一步应该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值例题6、如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三...
