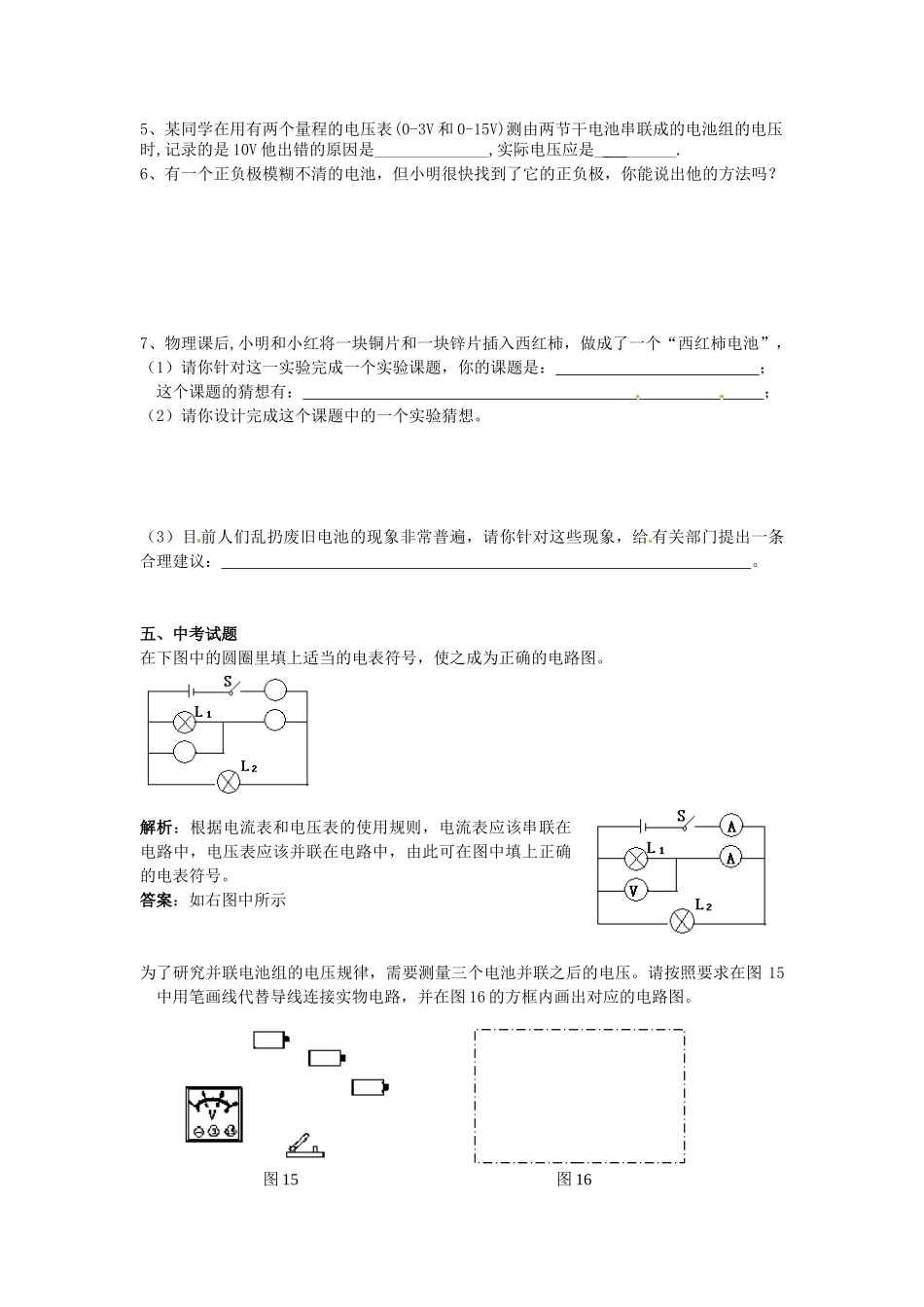

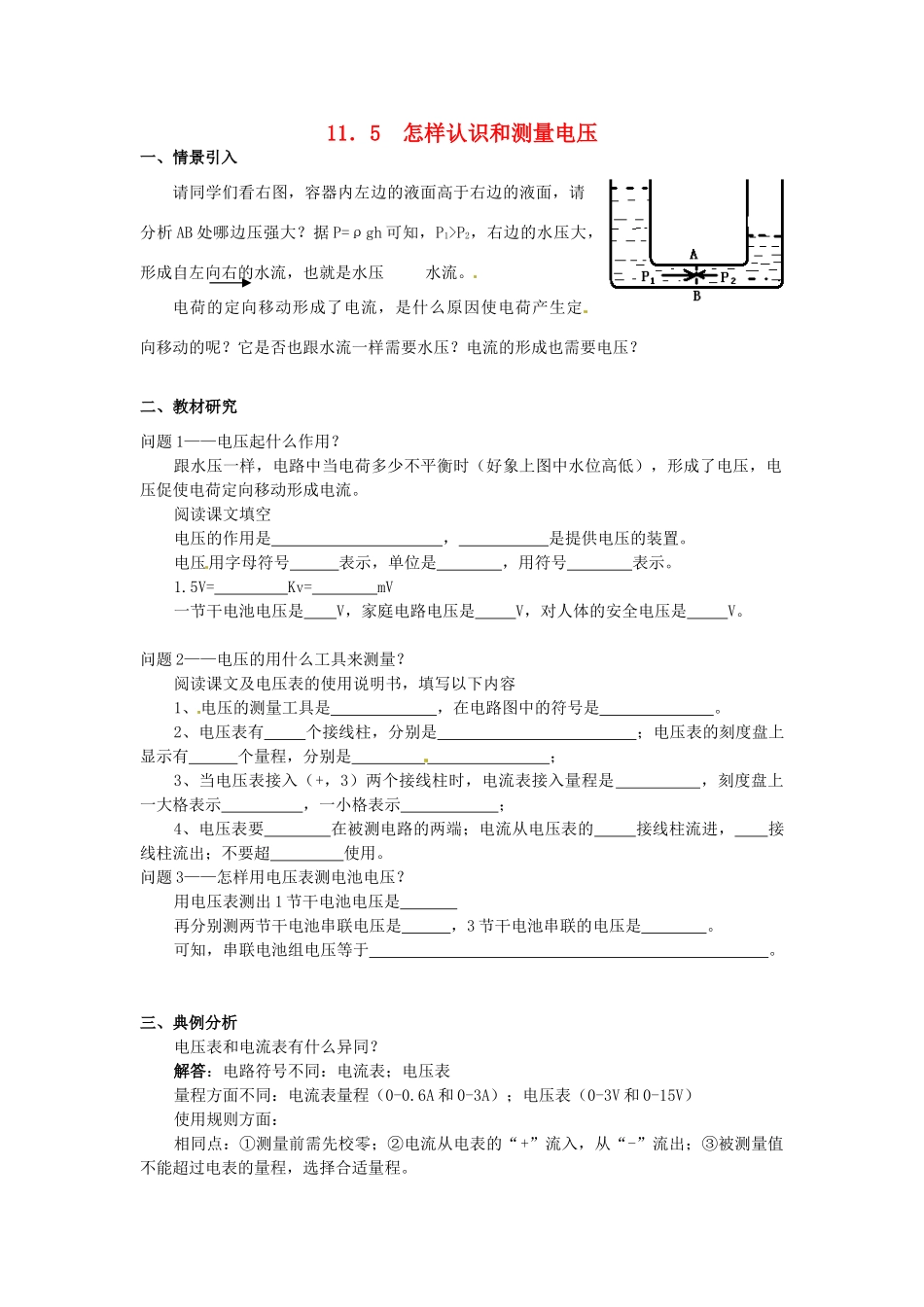

11．5怎样认识和测量电压一、情景引入请同学们看右图，容器内左边的液面高于右边的液面，请分析AB处哪边压强大？据P=ρgh可知，P1>P2，右边的水压大，形成自左向右的水流，也就是水压水流。电荷的定向移动形成了电流，是什么原因使电荷产生定向移动的呢？它是否也跟水流一样需要水压？电流的形成也需要电压？二、教材研究问题1——电压起什么作用？跟水压一样，电路中当电荷多少不平衡时（好象上图中水位高低），形成了电压，电压促使电荷定向移动形成电流。阅读课文填空电压的作用是，是提供电压的装置。电压用字母符号表示，单位是，用符号表示。1.5V=Kv=mV一节干电池电压是V，家庭电路电压是V，对人体的安全电压是V。问题2——电压的用什么工具来测量？阅读课文及电压表的使用说明书，填写以下内容1、电压的测量工具是，在电路图中的符号是。2、电压表有个接线柱，分别是；电压表的刻度盘上显示有个量程，分别是；3、当电压表接入（+，3）两个接线柱时，电流表接入量程是，刻度盘上一大格表示，一小格表示；4、电压表要在被测电路的两端；电流从电压表的接线柱流进，接线柱流出；不要超使用。问题3——怎样用电压表测电池电压？用电压表测出1节干电池电压是再分别测两节干电池串联电压是，3节干电池串联的电压是。可知，串联电池组电压等于。三、典例分析电压表和电流表有什么异同？解答：电路符号不同：电流表；电压表量程方面不同：电流表量程（0-0.6A和0-3A）；电压表（0-3V和0-15V）使用规则方面：相同点：①测量前需先校零；②电流从电表的“+”流入，从“-”流出；③被测量值不能超过电表的量程，选择合适量程。不同点：①电流表要串联接入电路，而电压表要并联在被测电路中；②绝对不允许不经过用电器把电流表直接接在电源的两极上，而电压表可以直接接在电源两极上测出其电压。四、达标训练1、如下图甲、乙所示电路中的○表示测量电路中的电流或电压的表，请在○内填A或V。2、在图所示的电路各，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不能直接测出L1两端电压的电路图是：（）A、甲图；B、乙图；C、丙图；D、丁图；3、如下图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是：（）A、电灯L1断路；B、电灯L2断路；C、电灯L1短路；D、电灯L2短路；4、如图5所示的电路中，各个元件均为实验室常用器材，当开关闭合时，下列说法中正确的是：（）A、两表指针均有明显偏转；C、电流表指针有明显偏转，电压表指针几乎不动；B、两表指针均几乎不动；D、电压表指针有明显偏转，电流表指针几乎不动；图5图65、某同学在用有两个量程的电压表(0-3V和0-15V)测由两节干电池串联成的电池组的电压时,记录的是10V他出错的原因是______________,实际电压应是________.6、有一个正负极模糊不清的电池，但小明很快找到了它的正负极，你能说出他的方法吗？7、物理课后,小明和小红将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”，（1）请你针对这一实验完成一个实验课题，你的课题是：；这个课题的猜想有：；（2）请你设计完成这个课题中的一个实验猜想。（3）目前人们乱扔废旧电池的现象非常普遍，请你针对这些现象，给有关部门提出一条合理建议：。五、中考试题在下图中的圆圈里填上适当的电表符号，使之成为正确的电路图。解析：根据电流表和电压表的使用规则，电流表应该串联在电路中，电压表应该并联在电路中，由此可在图中填上正确的电表符号。答案：如右图中所示为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压。请按照要求在图15中用笔画线代替导线连接实物电路，并在图16的方框内画出对应的电路图。图15图16答案：六、课堂测评1、要在一段电路中形成电流，这段电路的两端必须有一定的，电源就是给用电器器提供的装置，、、等是生活中常用的电源。2、国际上通常用字母表示电压，电压的单位是简称其符号是。3、220伏特=千伏=毫伏4、电压的大小用测量，它必须与被测电路，必须使电流从“”接线柱流入电压表，从“”接线柱流出。被测...
