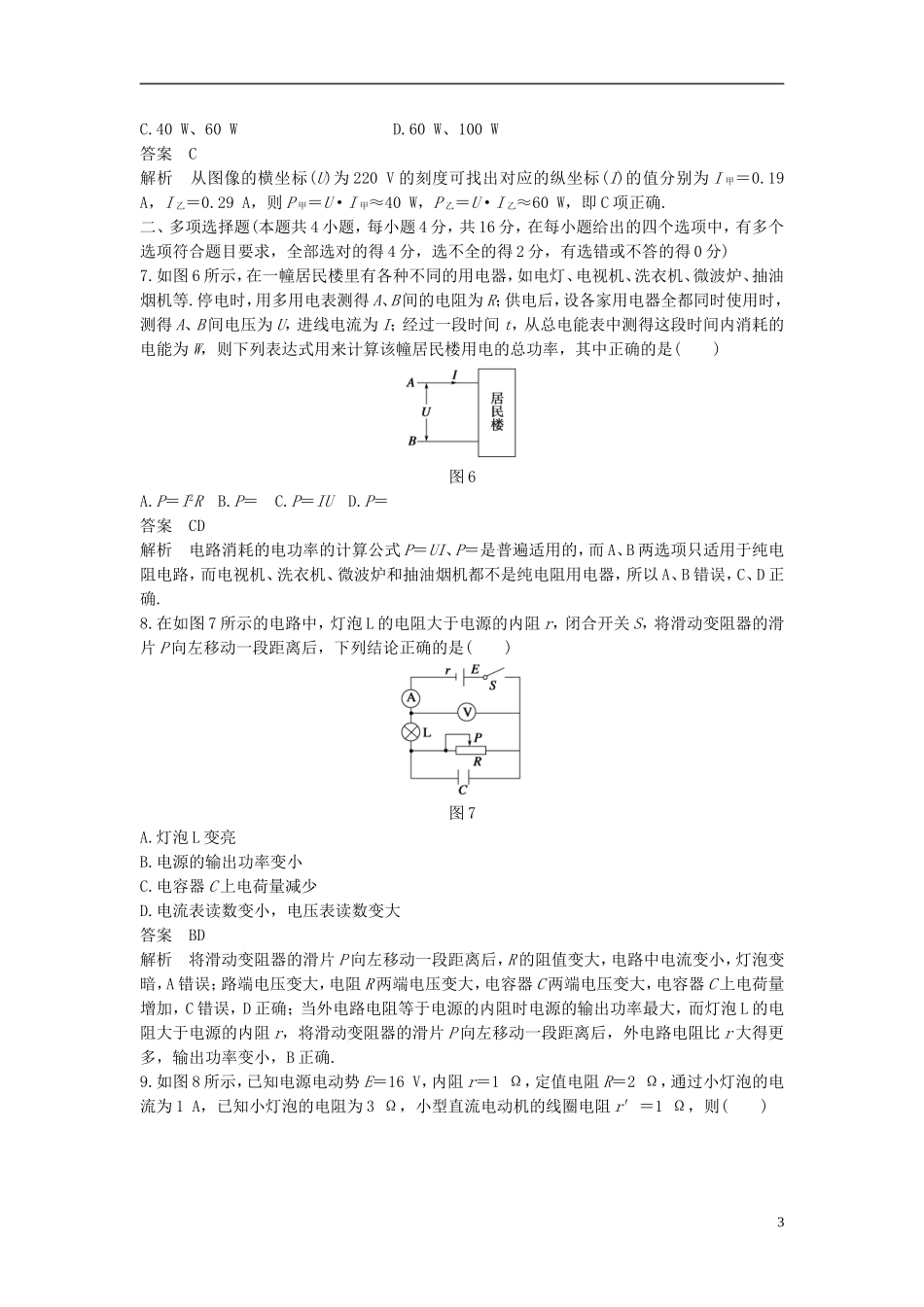

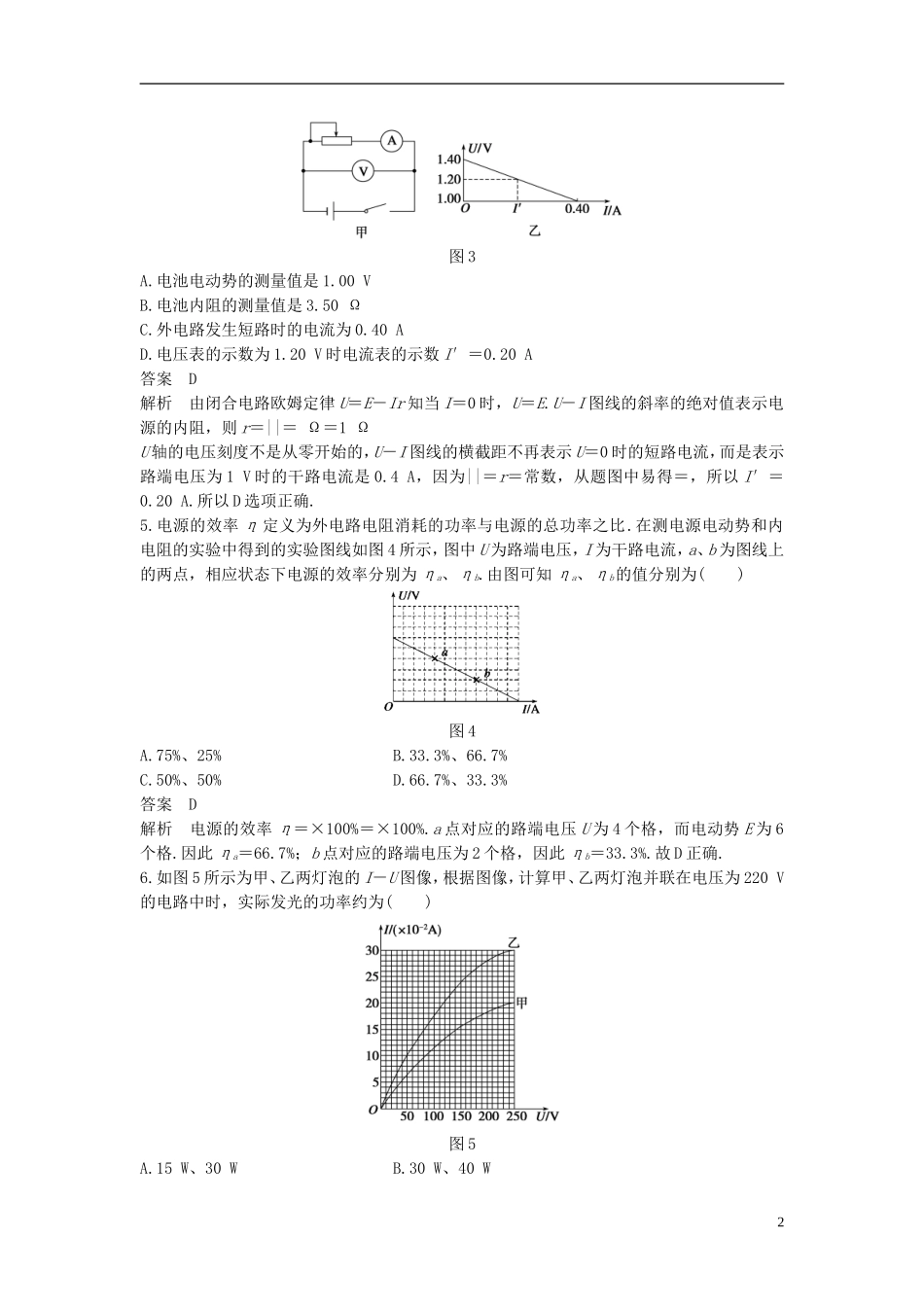

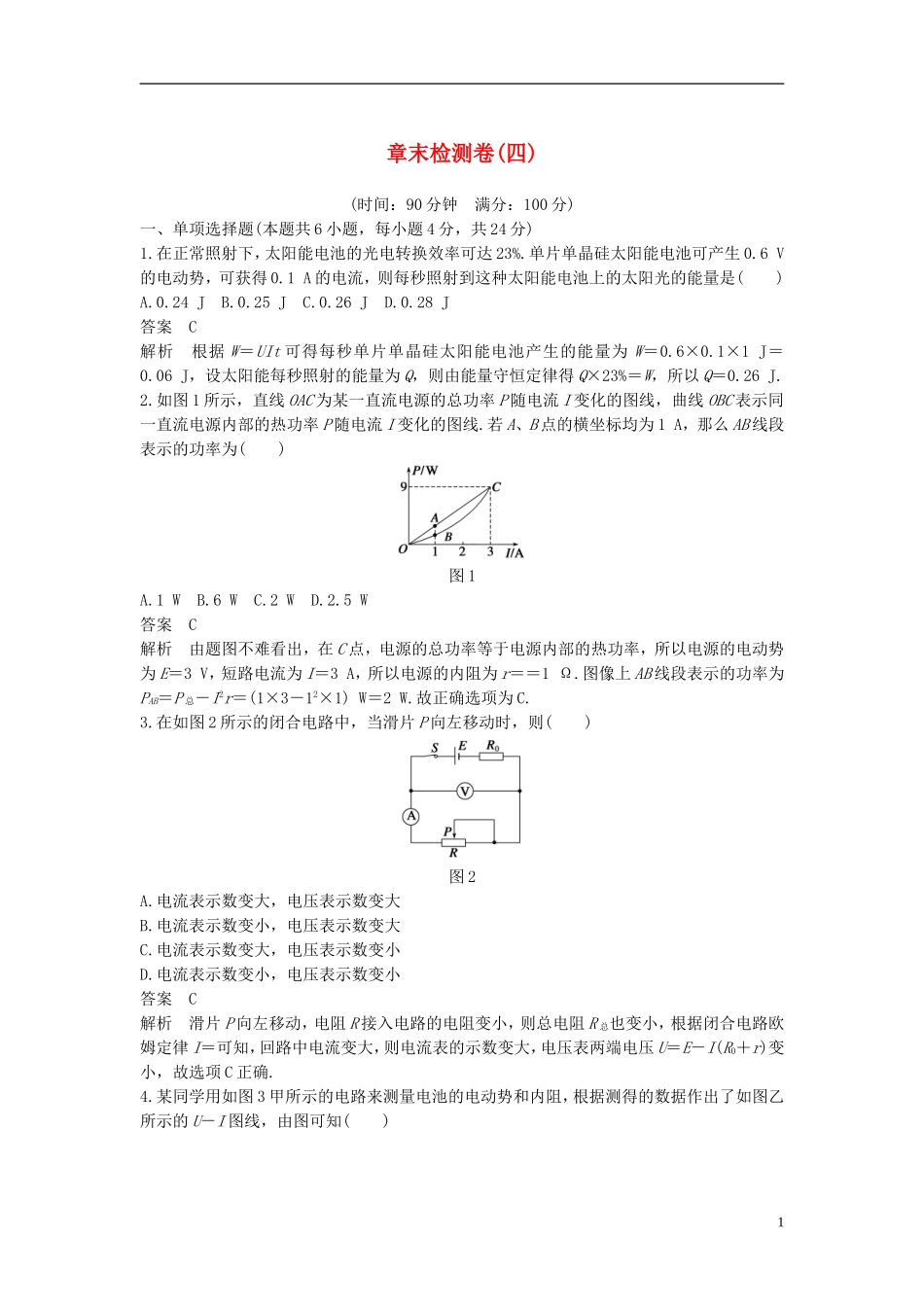

章末检测卷(四)(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1.在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6V的电动势，可获得0.1A的电流，则每秒照射到这种太阳能电池上的太阳光的能量是()A.0.24JB.0.25JC.0.26JD.0.28J答案C解析根据W＝UIt可得每秒单片单晶硅太阳能电池产生的能量为W＝0.6×0.1×1J＝0.06J，设太阳能每秒照射的能量为Q，则由能量守恒定律得Q×23%＝W，所以Q＝0.26J.2.如图1所示，直线OAC为某一直流电源的总功率P随电流I变化的图线，曲线OBC表示同一直流电源内部的热功率P随电流I变化的图线.若A、B点的横坐标均为1A，那么AB线段表示的功率为()图1A.1WB.6WC.2WD.2.5W答案C解析由题图不难看出，在C点，电源的总功率等于电源内部的热功率，所以电源的电动势为E＝3V，短路电流为I＝3A，所以电源的内阻为r＝＝1Ω.图像上AB线段表示的功率为PAB＝P总－I2r＝(1×3－12×1)W＝2W.故正确选项为C.3.在如图2所示的闭合电路中，当滑片P向左移动时，则()图2A.电流表示数变大，电压表示数变大B.电流表示数变小，电压表示数变大C.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变小答案C解析滑片P向左移动，电阻R接入电路的电阻变小，则总电阻R总也变小，根据闭合电路欧姆定律I＝可知，回路中电流变大，则电流表的示数变大，电压表两端电压U＝E－I(R0＋r)变小，故选项C正确.4.某同学用如图3甲所示的电路来测量电池的电动势和内阻，根据测得的数据作出了如图乙所示的U－I图线，由图可知()1图3A.电池电动势的测量值是1.00VB.电池内阻的测量值是3.50ΩC.外电路发生短路时的电流为0.40AD.电压表的示数为1.20V时电流表的示数I′＝0.20A答案D解析由闭合电路欧姆定律U＝E－Ir知当I＝0时，U＝E.U－I图线的斜率的绝对值表示电源的内阻，则r＝||＝Ω＝1ΩU轴的电压刻度不是从零开始的，U－I图线的横截距不再表示U＝0时的短路电流，而是表示路端电压为1V时的干路电流是0.4A，因为||＝r＝常数，从题图中易得＝，所以I′＝0.20A.所以D选项正确.5.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图4所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为()图4A.75%、25%B.33.3%、66.7%C.50%、50%D.66.7%、33.3%答案D解析电源的效率η＝×100%＝×100%.a点对应的路端电压U为4个格，而电动势E为6个格.因此ηa＝66.7%；b点对应的路端电压为2个格，因此ηb＝33.3%.故D正确.6.如图5所示为甲、乙两灯泡的I－U图像，根据图像，计算甲、乙两灯泡并联在电压为220V的电路中时，实际发光的功率约为()图5A.15W、30WB.30W、40W2C.40W、60WD.60W、100W答案C解析从图像的横坐标(U)为220V的刻度可找出对应的纵坐标(I)的值分别为I甲＝0.19A，I乙＝0.29A，则P甲＝U·I甲≈40W，P乙＝U·I乙≈60W，即C项正确.二、多项选择题(本题共4小题，每小题4分，共16分，在每小题给出的四个选项中，有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)7.如图6所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、抽油烟机等.停电时，用多用电表测得A、B间的电阻为R；供电后，设各家用电器全都同时使用时，测得A、B间电压为U，进线电流为I；经过一段时间t，从总电能表中测得这段时间内消耗的电能为W，则下列表达式用来计算该幢居民楼用电的总功率，其中正确的是()图6A.P＝I2RB.P＝C.P＝IUD.P＝答案CD解析电路消耗的电功率的计算公式P＝UI、P＝是普遍适用的，而A、B两选项只适用于纯电阻电路，而电视机、洗衣机、微波炉和抽油烟机都不是纯电阻用电器，所以A、B错误，C、D正确.8.在如图7所示的电路中，灯泡L的电阻大于电源的内阻r，闭合开关S，将滑动变阻器的滑片P向左移动一段距离后，下列结论正确的是()图7A.灯泡L变亮B.电源的输出功率变小C.电容器C上电荷量减少D.电流表读数变小，电压表读数变大答案BD解析将滑动变阻器的滑片P向左移动一段距离后，R的阻值变大...
