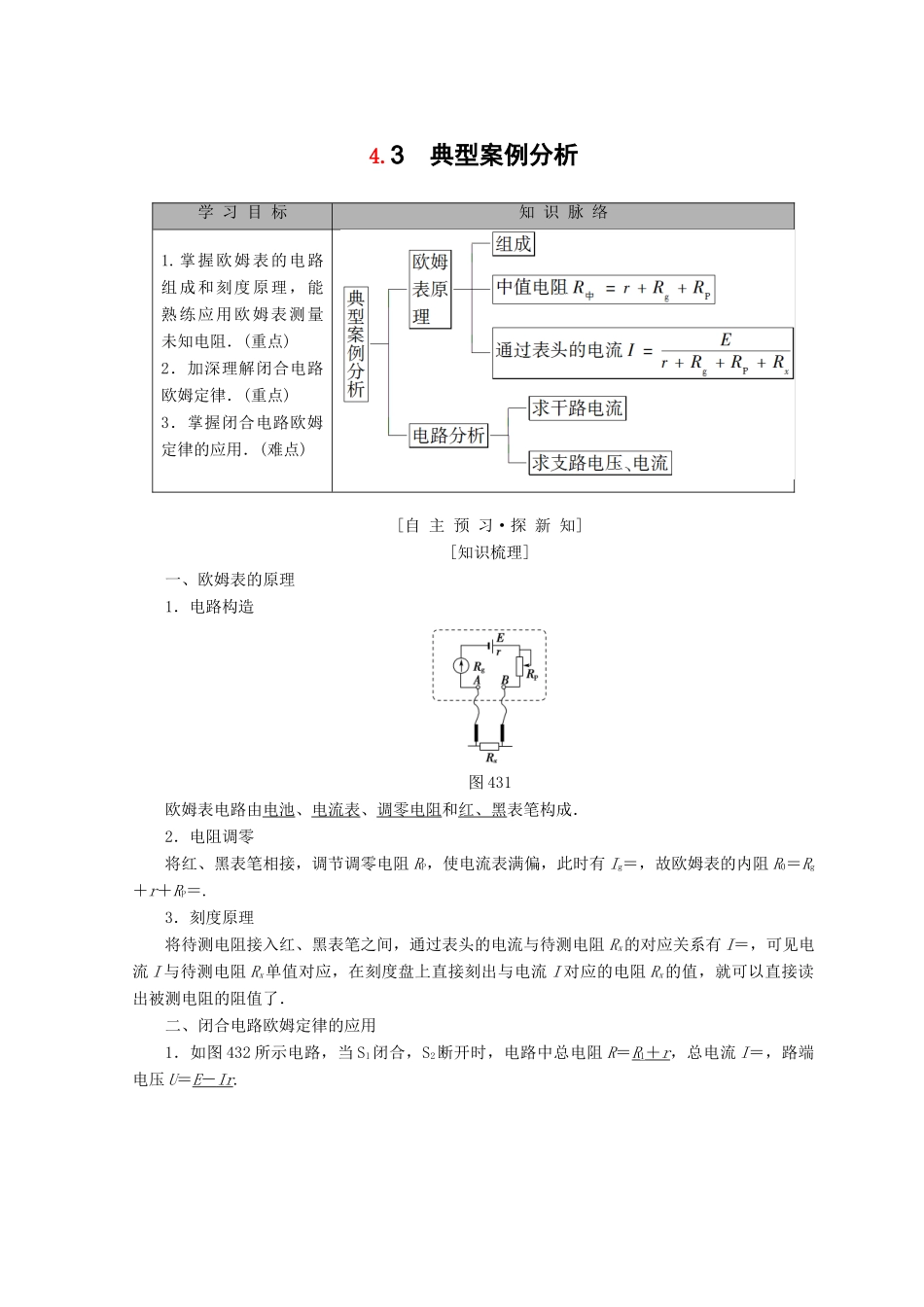

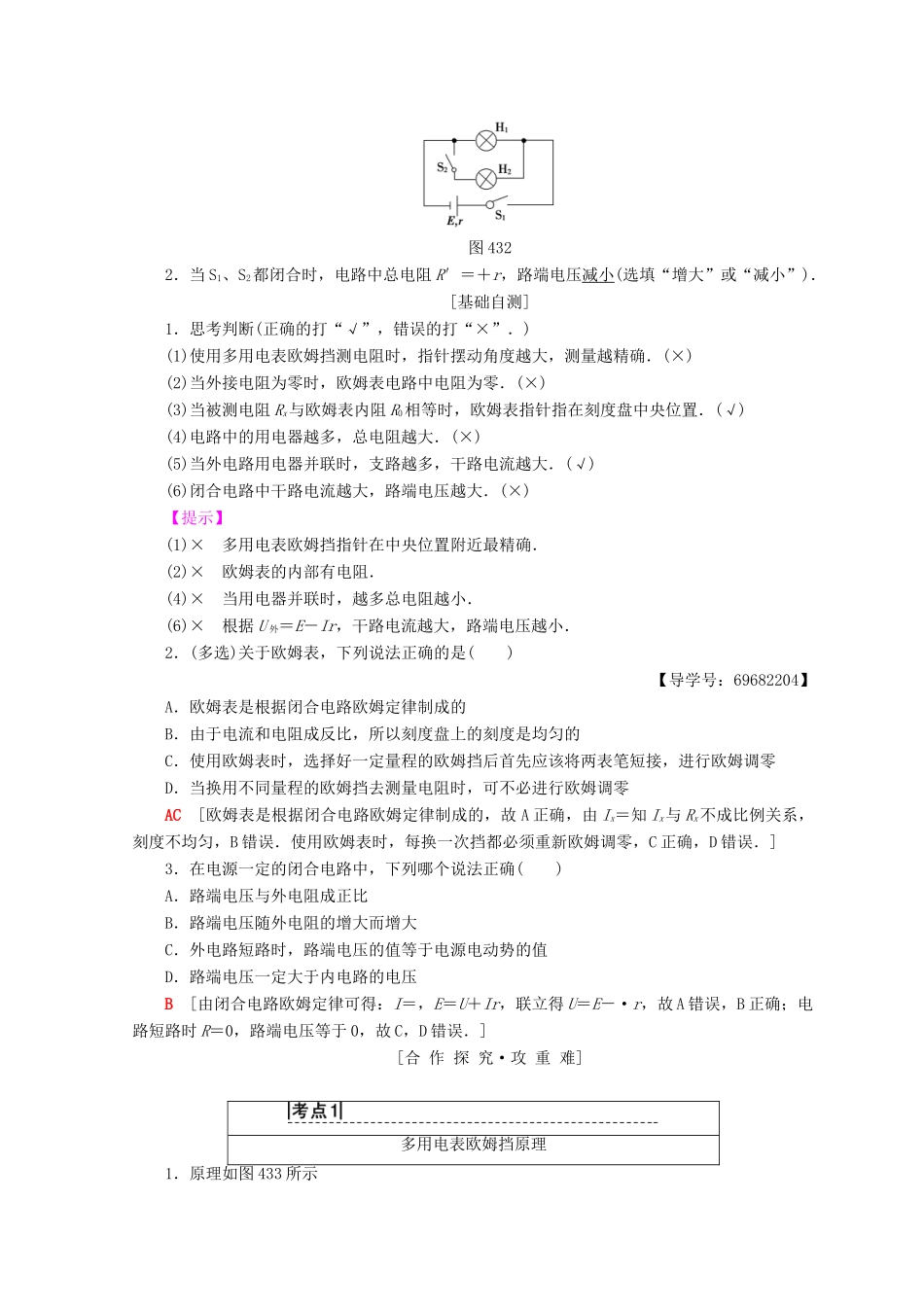

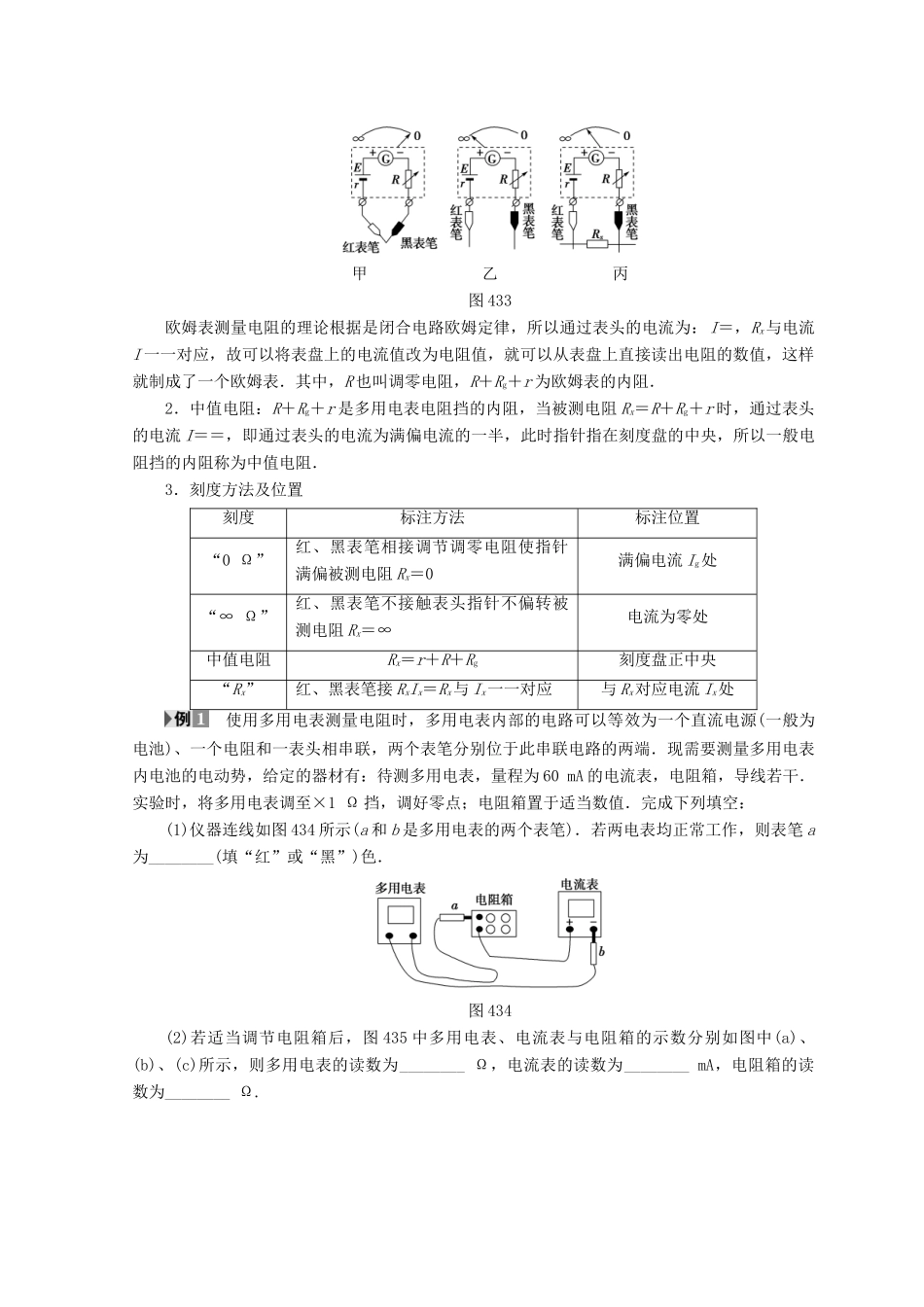

4.3典型案例分析学习目标知识脉络1.掌握欧姆表的电路组成和刻度原理，能熟练应用欧姆表测量未知电阻．(重点)2．加深理解闭合电路欧姆定律．(重点)3．掌握闭合电路欧姆定律的应用．(难点)[自主预习·探新知][知识梳理]一、欧姆表的原理1．电路构造图431欧姆表电路由电池、电流表、调零电阻和红、黑表笔构成．2．电阻调零将红、黑表笔相接，调节调零电阻RP，使电流表满偏，此时有Ig＝，故欧姆表的内阻R0＝Rg＋r＋RP＝.3．刻度原理将待测电阻接入红、黑表笔之间，通过表头的电流与待测电阻Rx的对应关系有I＝，可见电流I与待测电阻Rx单值对应，在刻度盘上直接刻出与电流I对应的电阻Rx的值，就可以直接读出被测电阻的阻值了．二、闭合电路欧姆定律的应用1．如图432所示电路，当S1闭合，S2断开时，电路中总电阻R＝R1＋r，总电流I＝，路端电压U＝E－Ir.图4322．当S1、S2都闭合时，电路中总电阻R′＝＋r，路端电压减小(选填“增大”或“减小”)．[基础自测]1．思考判断(正确的打“√”，错误的打“×”．)(1)使用多用电表欧姆挡测电阻时，指针摆动角度越大，测量越精确．(×)(2)当外接电阻为零时，欧姆表电路中电阻为零．(×)(3)当被测电阻Rx与欧姆表内阻R0相等时，欧姆表指针指在刻度盘中央位置．(√)(4)电路中的用电器越多，总电阻越大．(×)(5)当外电路用电器并联时，支路越多，干路电流越大．(√)(6)闭合电路中干路电流越大，路端电压越大．(×)【提示】(1)×多用电表欧姆挡指针在中央位置附近最精确．(2)×欧姆表的内部有电阻．(4)×当用电器并联时，越多总电阻越小．(6)×根据U外＝E－Ir，干路电流越大，路端电压越小．2．(多选)关于欧姆表，下列说法正确的是()【导学号：69682204】A．欧姆表是根据闭合电路欧姆定律制成的B．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的C．使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行欧姆调零D．当换用不同量程的欧姆挡去测量电阻时，可不必进行欧姆调零AC[欧姆表是根据闭合电路欧姆定律制成的，故A正确，由Ix＝知Ix与Rx不成比例关系，刻度不均匀，B错误．使用欧姆表时，每换一次挡都必须重新欧姆调零，C正确，D错误．]3．在电源一定的闭合电路中，下列哪个说法正确()A．路端电压与外电阻成正比B．路端电压随外电阻的增大而增大C．外电路短路时，路端电压的值等于电源电动势的值D．路端电压一定大于内电路的电压B[由闭合电路欧姆定律可得：I＝，E＝U＋Ir，联立得U＝E－·r，故A错误，B正确；电路短路时R＝0，路端电压等于0，故C，D错误．][合作探究·攻重难]多用电表欧姆挡原理1．原理如图433所示甲乙丙图433欧姆表测量电阻的理论根据是闭合电路欧姆定律，所以通过表头的电流为：I＝，Rx与电流I一一对应，故可以将表盘上的电流值改为电阻值，就可以从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻，R＋Rg＋r为欧姆表的内阻．2．中值电阻：R＋Rg＋r是多用电表电阻挡的内阻，当被测电阻Rx＝R＋Rg＋r时，通过表头的电流I＝＝，即通过表头的电流为满偏电流的一半，此时指针指在刻度盘的中央，所以一般电阻挡的内阻称为中值电阻．3．刻度方法及位置刻度标注方法标注位置“0Ω”红、黑表笔相接调节调零电阻使指针满偏被测电阻Rx＝0满偏电流Ig处“∞Ω”红、黑表笔不接触表头指针不偏转被测电阻Rx＝∞电流为零处中值电阻Rx＝r＋R＋Rg刻度盘正中央“Rx”红、黑表笔接RxIx＝Rx与Ix一一对应与Rx对应电流Ix处使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如图434所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色．图434(2)若适当调节电阻箱后，图435中多用电表、电流表与电阻箱的示数分别如图中(a)、(b)、(c)所示，则多用电表的读数为________Ω，电流表的...
