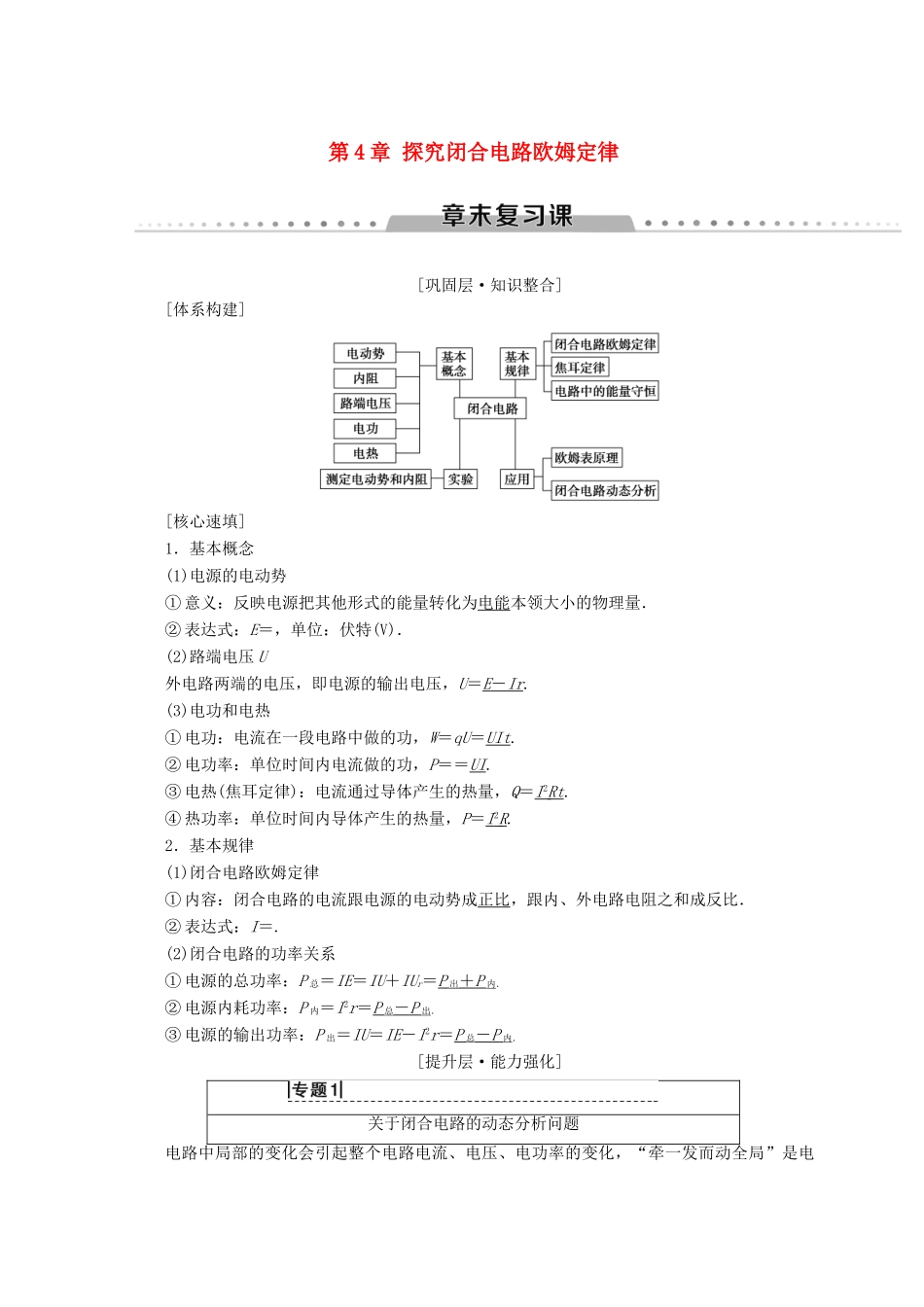

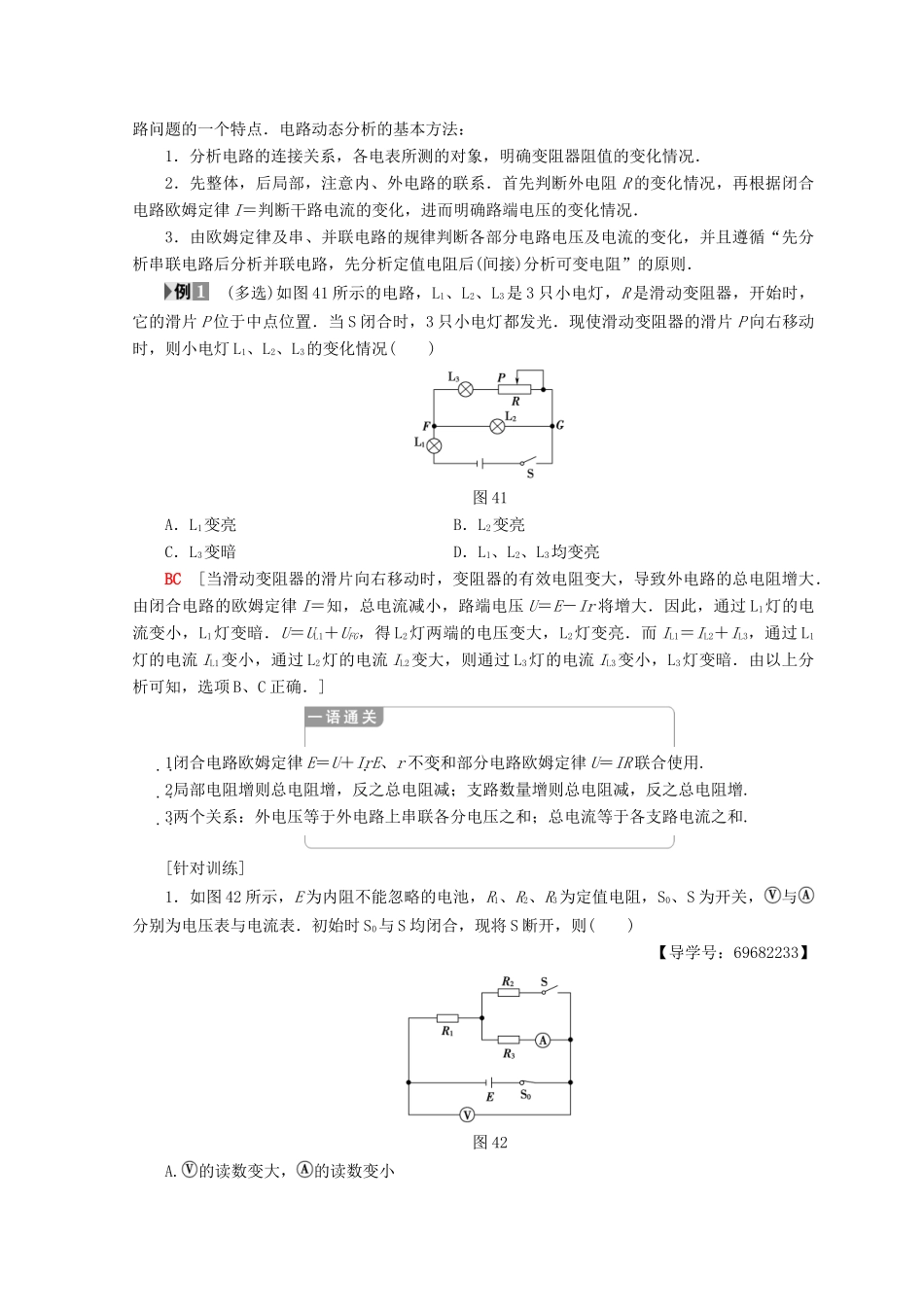

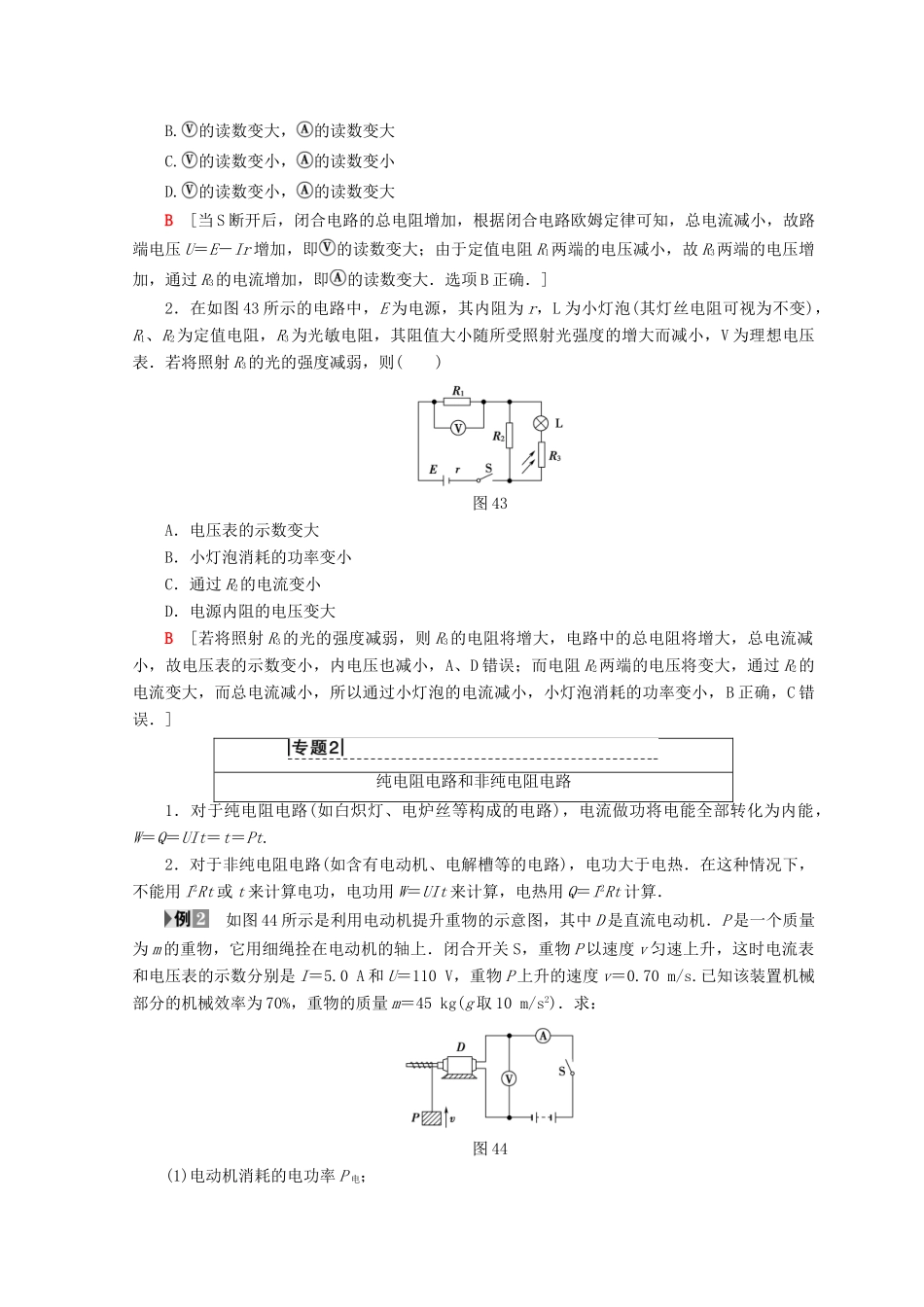

第4章探究闭合电路欧姆定律[巩固层·知识整合][体系构建][核心速填]1．基本概念(1)电源的电动势①意义：反映电源把其他形式的能量转化为电能本领大小的物理量．②表达式：E＝，单位：伏特(V)．(2)路端电压U外电路两端的电压，即电源的输出电压，U＝E－Ir.(3)电功和电热①电功：电流在一段电路中做的功，W＝qU＝UIt.②电功率：单位时间内电流做的功，P＝＝UI.③电热(焦耳定律)：电流通过导体产生的热量，Q＝I2Rt.④热功率：单位时间内导体产生的热量，P＝I2R.2．基本规律(1)闭合电路欧姆定律①内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路电阻之和成反比．②表达式：I＝.(2)闭合电路的功率关系①电源的总功率：P总＝IE＝IU＋IUr＝P出＋P内．②电源内耗功率：P内＝I2r＝P总－P出．③电源的输出功率：P出＝IU＝IE－I2r＝P总－P内．[提升层·能力强化]关于闭合电路的动态分析问题电路中局部的变化会引起整个电路电流、电压、电功率的变化，“牵一发而动全局”是电路问题的一个特点．电路动态分析的基本方法：1．分析电路的连接关系，各电表所测的对象，明确变阻器阻值的变化情况．2．先整体，后局部，注意内、外电路的联系．首先判断外电阻R的变化情况，再根据闭合电路欧姆定律I＝判断干路电流的变化，进而明确路端电压的变化情况．3．由欧姆定律及串、并联电路的规律判断各部分电路电压及电流的变化，并且遵循“先分析串联电路后分析并联电路，先分析定值电阻后(间接)分析可变电阻”的原则．(多选)如图41所示的电路，L1、L2、L3是3只小电灯，R是滑动变阻器，开始时，它的滑片P位于中点位置．当S闭合时，3只小电灯都发光．现使滑动变阻器的滑片P向右移动时，则小电灯L1、L2、L3的变化情况()图41A．L1变亮B．L2变亮C．L3变暗D．L1、L2、L3均变亮BC[当滑动变阻器的滑片向右移动时，变阻器的有效电阻变大，导致外电路的总电阻增大．由闭合电路的欧姆定律I＝知，总电流减小，路端电压U＝E－Ir将增大．因此，通过L1灯的电流变小，L1灯变暗．U＝UL1＋UFG，得L2灯两端的电压变大，L2灯变亮．而IL1＝IL2＋IL3，通过L1灯的电流IL1变小，通过L2灯的电流IL2变大，则通过L3灯的电流IL3变小，L3灯变暗．由以上分析可知，选项B、C正确．]1闭合电路欧姆定律E＝U＋IrE、r不变和部分电路欧姆定律U＝IR联合使用.2局部电阻增则总电阻增，反之总电阻减；支路数量增则总电阻减，反之总电阻增.3两个关系：外电压等于外电路上串联各分电压之和；总电流等于各支路电流之和.[针对训练]1．如图42所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()【导学号：69682233】图42A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大B[当S断开后，闭合电路的总电阻增加，根据闭合电路欧姆定律可知，总电流减小，故路端电压U＝E－Ir增加，即的读数变大；由于定值电阻R1两端的电压减小，故R3两端的电压增加，通过R3的电流增加，即的读数变大．选项B正确．]2．在如图43所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()图43A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻的电压变大B[若将照射R3的光的强度减弱，则R3的电阻将增大，电路中的总电阻将增大，总电流减小，故电压表的示数变小，内电压也减小，A、D错误；而电阻R2两端的电压将变大，通过R2的电流变大，而总电流减小，所以通过小灯泡的电流减小，小灯泡消耗的功率变小，B正确，C错误．]纯电阻电路和非纯电阻电路1．对于纯电阻电路(如白炽灯、电炉丝等构成的电路)，电流做功将电能全部转化为内能，W＝Q＝UIt＝t＝Pt.2．对于非纯电阻电路(如含有电动机、电解槽等的电路)，电功大于电热．在这种情况下，不能用I2Rt或t来计算电功，电功用W＝UIt来计算，电热用Q＝I2Rt计算．如图44所示是利用电动机提升重物的示意图，其中D是直流电动...
