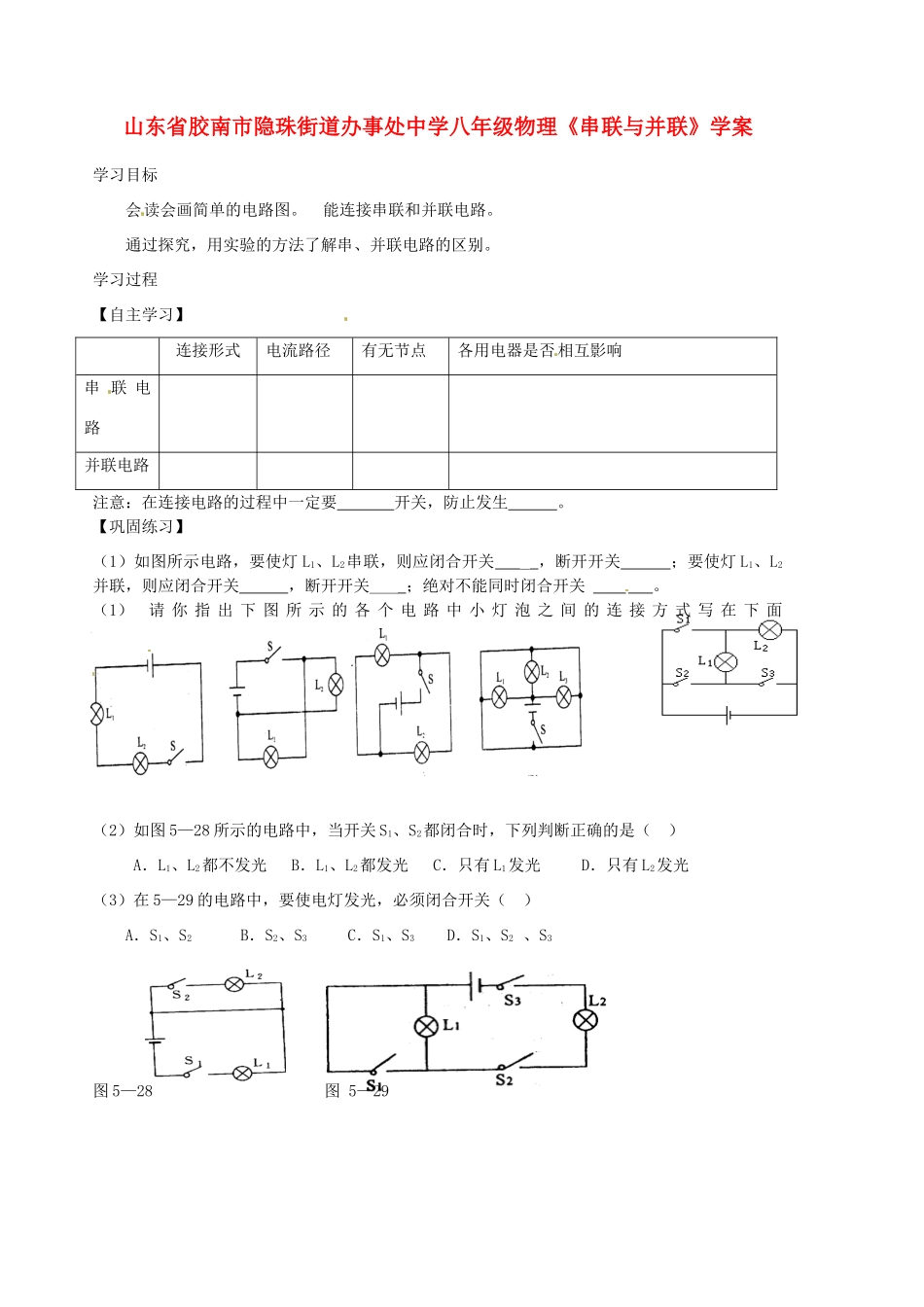

山东省胶南市隐珠街道办事处中学八年级物理《串联与并联》学案学习目标会读会画简单的电路图。能连接串联和并联电路。通过探究，用实验的方法了解串、并联电路的区别。学习过程【自主学习】连接形式电流路径有无节点各用电器是否相互影响串联电路并联电路注意：在连接电路的过程中一定要开关，防止发生。【巩固练习】（1）如图所示电路，要使灯L1、L2串联，则应闭合开关，断开开关；要使灯L1、L2并联，则应闭合开关，断开开关；绝对不能同时闭合开关。（1）请你指出下图所示的各个电路中小灯泡之间的连接方式写在下面（2）如图5—28所示的电路中，当开关S1、S2都闭合时，下列判断正确的是（）A．L1、L2都不发光B．L1、L2都发光C．只有L1发光D．只有L2发光（3）在5—29的电路中，要使电灯发光，必须闭合开关（）A．S1、S2B．S2、S3C．S1、S3D．S1、S2、S3图5—28图5—29（4）节日的夜晚，路边映衬小树的一串串小彩灯是联的；而将高大的建筑物点缀的壮观的五颜六色的霓虹灯是联的。（5）给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A．3根B．4根C．5根D．6根（6）如图5—30所示的电路图中，当开关S闭合后，两盏灯并联的电路是（）图5—30（7）如图所示电路，开关闭合后，发现两灯都不亮，用一根导线去检查电路故障，当导线接在灯L1两端时，发现两灯仍然不亮；当导线接在灯L2两端时，发现灯L1亮了，则电路的故障原因可能是：（）A．灯L1开路B．灯L2开路C.灯L1短路D.灯L2短路（8）用一个开关控制两个电灯和一个小电动机同时工作，这三个用电器在电路中（）A．一定要并联B．一定要串联C．可以串联也可以并联D．一定混联（9）如果一个开关能同时控制两盏灯，那么这两盏灯是:A.一定是串联的;B.一定是并联的;C.可能是串联，也可能是并联;D.以上说法都正确.（10）如图所示，回答问题：A闭合开关时，会出现短路的图是___________；B由两盏灯并联组成的电路图是___________；C由两盏灯串联组成的电路图是___________；D无论开关闭合还是断开，电路中总有灯不能发光的是__。
