中考物理第一轮总复习 13电现象 电路学案 苏教版VIP专享VIP免费

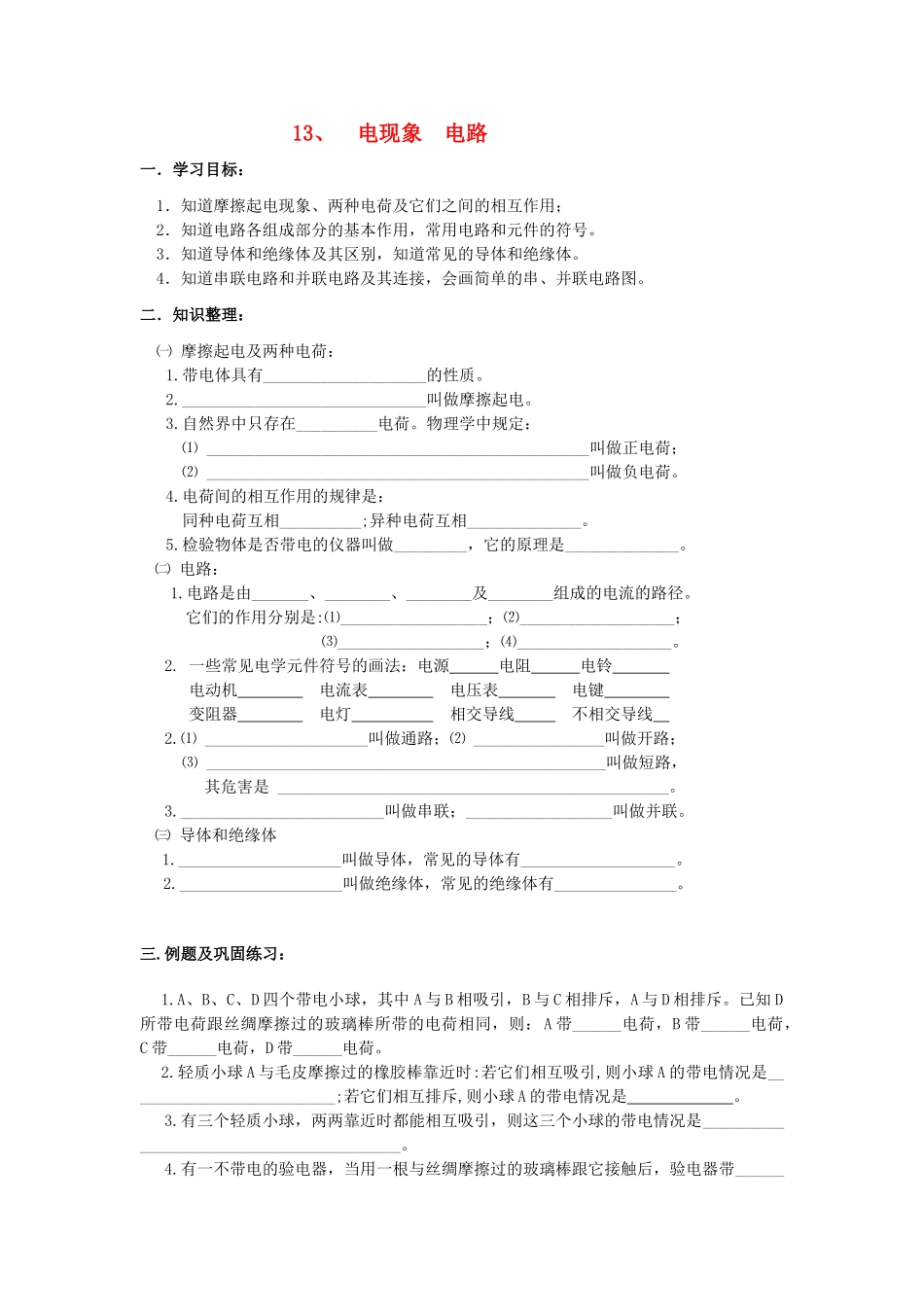

13、电现象电路一．学习目标：1．知道摩擦起电现象、两种电荷及它们之间的相互作用；2．知道电路各组成部分的基本作用，常用电路和元件的符号。3．知道导体和绝缘体及其区别，知道常见的导体和绝缘体。4．知道串联电路和并联电路及其连接，会画简单的串、并联电路图。二．知识整理：㈠摩擦起电及两种电荷：1.带电体具有____________________的性质。2.______________________________叫做摩擦起电。3.自然界中只存在__________电荷。物理学中规定：⑴_______________________________________________叫做正电荷；⑵_______________________________________________叫做负电荷。4.电荷间的相互作用的规律是：同种电荷互相__________;异种电荷互相______________。5.检验物体是否带电的仪器叫做_________，它的原理是______________。㈡电路：1.电路是由_______、________、________及________组成的电流的路径。它们的作用分别是:⑴__________________；⑵___________________；⑶__________________；⑷___________________。2.一些常见电学元件符号的画法：电源电阻电铃电动机电流表电压表电键变阻器电灯相交导线不相交导线2.⑴____________________叫做通路；⑵________________叫做开路；⑶_________________________________________________叫做短路，其危害是________________________________________________。3._________________________叫做串联；__________________叫做并联。㈢导体和绝缘体1.____________________叫做导体，常见的导体有___________________。2.____________________叫做绝缘体，常见的绝缘体有_______________。三.例题及巩固练习：1.A、B、C、D四个带电小球，其中A与B相吸引，B与C相排斥，A与D相排斥。已知D所带电荷跟丝绸摩擦过的玻璃棒所带的电荷相同，则：A带______电荷，B带______电荷，C带______电荷，D带______电荷。2.轻质小球A与毛皮摩擦过的橡胶棒靠近时:若它们相互吸引,则小球A的带电情况是__________________________;若它们相互排斥,则小球A的带电情况是。3.有三个轻质小球，两两靠近时都能相互吸引，则这三个小球的带电情况是__________________________________________。4.有一不带电的验电器，当用一根与丝绸摩擦过的玻璃棒跟它接触后，验电器带______电，若再用另一带电体与之接触后，验电器的箔片先闭合后张开，则这一带电体带_______电，验电器后来带_______电。5.使用电池时，绝不允许用导线直接把__________连接起来，若这样做电池会因为____________而损坏，这种情况叫做__________。6.在有三盏电灯连接的电路中，其中任意一灯的灯丝断了，其余两灯都不发光，则三盏灯是________联。7.在并联电路中，干路中的开关的作用是__________________，支路中的开关的作用是_________________________。8.如图：要使灯L1、L2组成串联电路，则应闭合开关_________；要使灯L1、L2组成并联电路，则应闭合开关_________。开关_________不能同时闭合，原因是____________________。第8题图第9题图9.如图所示：当S2和S3闭合，S1和S4断开时，电流流过的用电器是_____；当S2闭合，S1、S3和S4断开时，电流流过的用电器是_________，它们是________连接；当S1和S4闭合，S2和S3断开时，电流流过的用电器是__________，它们是_______连接。10.当开关S闭合时，（）A．L1、L2、L3三灯都不亮B．L1不亮，L2、L3亮C．三灯都不亮D．L1、L2不亮，L3亮第10题图11.下列说法中正确的是（）A．在一般电路中，开关应最靠近电源的正极B．在连接电路的过程中，开关应断开C．几盏灯总是同时亮，同时熄灭，它们必定串联D．用一只开关控制两盏灯，这两盏灯不可能并联12.在铁钉、棉线、食盐水、橡胶、干燥的空气等材料中，属于导体的是_____________________，属于绝缘体的是____________________。13.如图所示：根据电路图，将电路元件一一对应地连接起来。14.将下图中的元件连接成串联电路和并联电路，要求：S为总开关，且连线不交叉。串联电路并联电路15.有两个电铃、两个开关和一个电池组，试按下列要求画出电路图。要求：两个电铃并联，当开关S1和S2都闭合时...
