湖南省浏阳市大瑶镇大瑶初级中学九年级物理全册 20.3 电磁铁 电磁继电器学案（无答案） （新版）新人教版VIP专享VIP免费

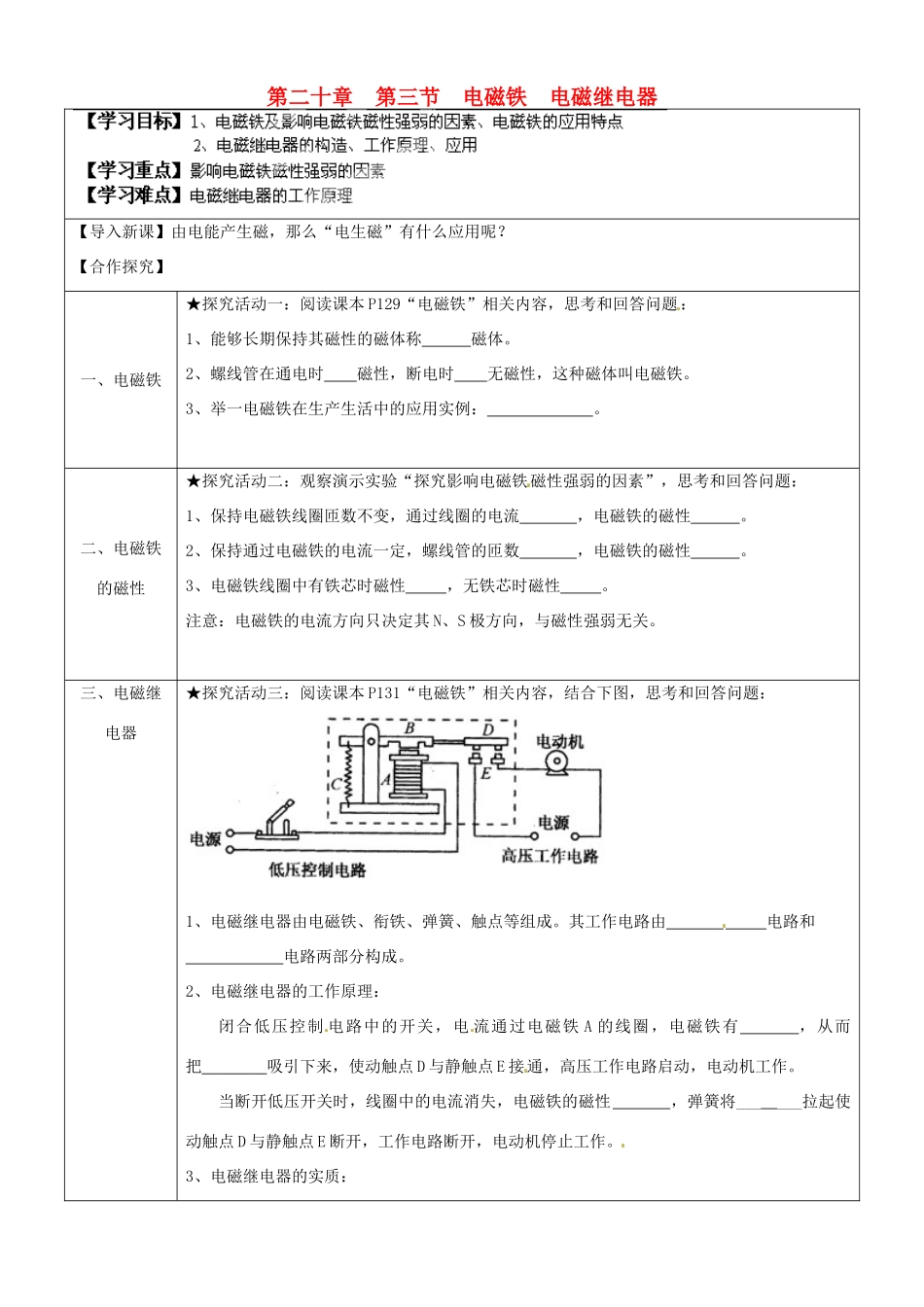

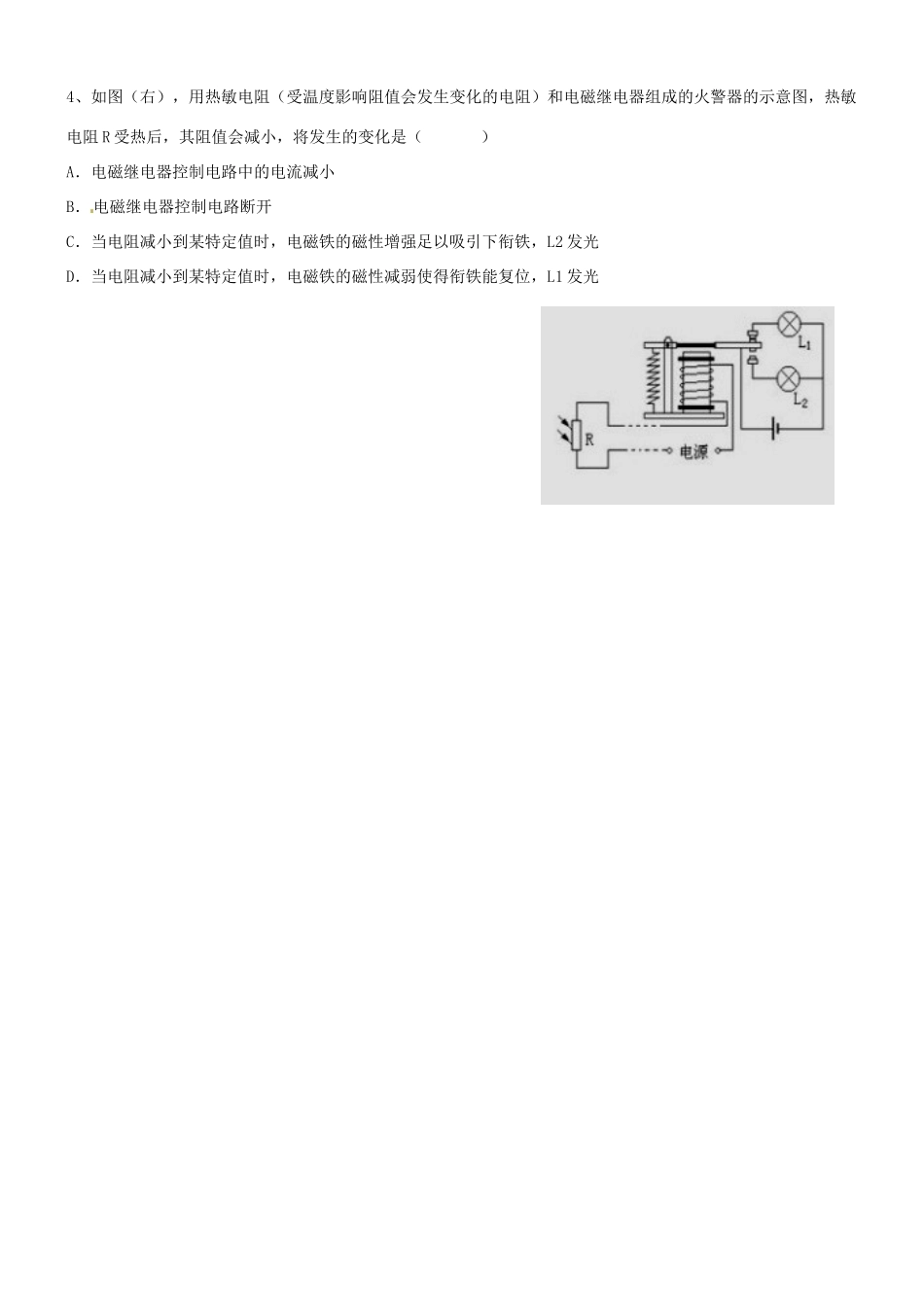

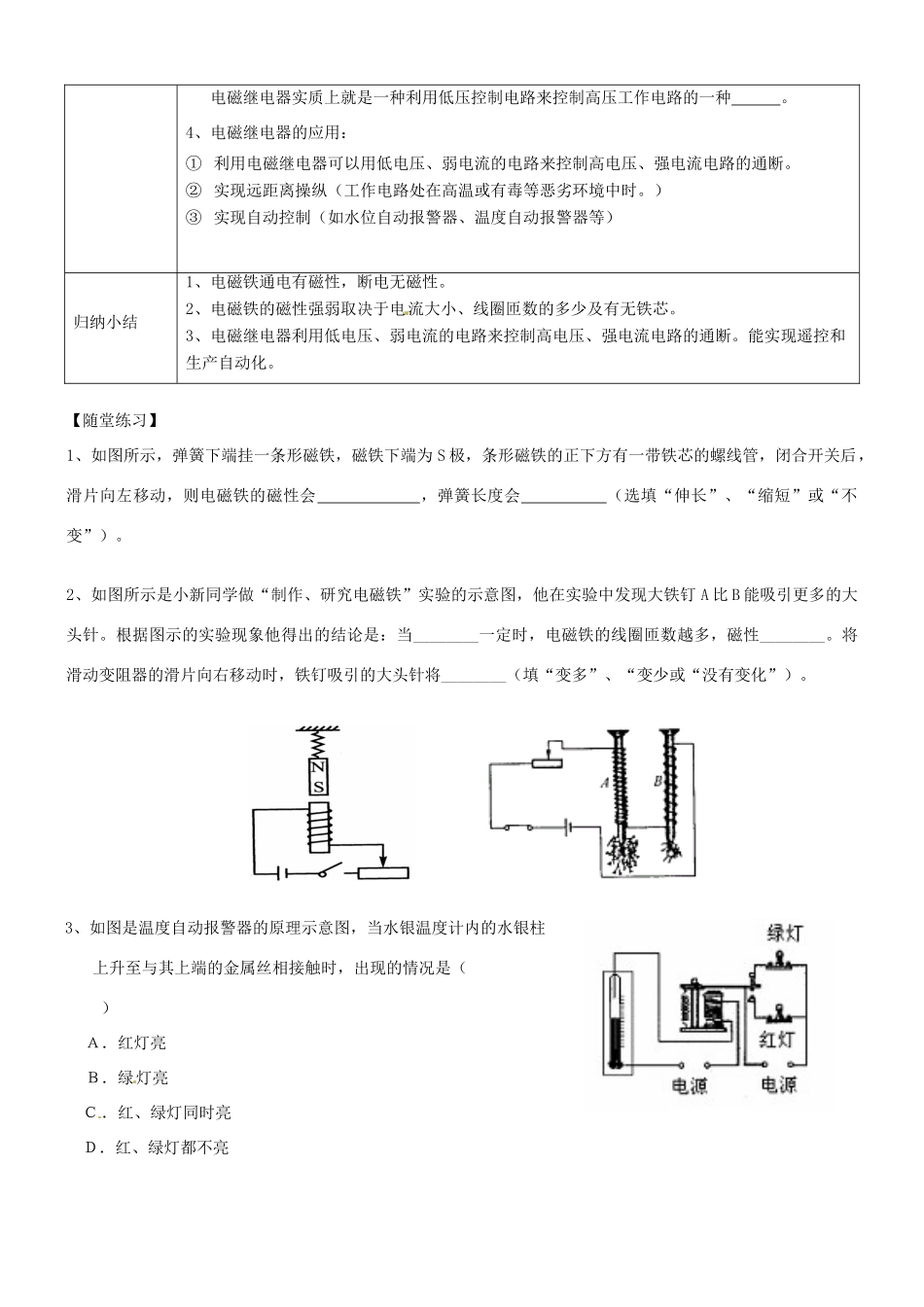

第二十章第三节电磁铁电磁继电器【导入新课】由电能产生磁，那么“电生磁”有什么应用呢？【合作探究】一、电磁铁★探究活动一：阅读课本P129“电磁铁”相关内容，思考和回答问题：1、能够长期保持其磁性的磁体称磁体。2、螺线管在通电时磁性，断电时无磁性，这种磁体叫电磁铁。3、举一电磁铁在生产生活中的应用实例：。二、电磁铁的磁性★探究活动二：观察演示实验“探究影响电磁铁磁性强弱的因素”，思考和回答问题：1、保持电磁铁线圈匝数不变，通过线圈的电流，电磁铁的磁性。2、保持通过电磁铁的电流一定，螺线管的匝数，电磁铁的磁性。3、电磁铁线圈中有铁芯时磁性，无铁芯时磁性。注意：电磁铁的电流方向只决定其N、S极方向，与磁性强弱无关。三、电磁继电器★探究活动三：阅读课本P131“电磁铁”相关内容，结合下图，思考和回答问题：1、电磁继电器由电磁铁、衔铁、弹簧、触点等组成。其工作电路由电路和电路两部分构成。2、电磁继电器的工作原理：闭合低压控制电路中的开关，电流通过电磁铁A的线圈，电磁铁有，从而把吸引下来，使动触点D与静触点E接通，高压工作电路启动，电动机工作。当断开低压开关时，线圈中的电流消失，电磁铁的磁性，弹簧将______拉起使动触点D与静触点E断开，工作电路断开，电动机停止工作。3、电磁继电器的实质：电磁继电器实质上就是一种利用低压控制电路来控制高压工作电路的一种。4、电磁继电器的应用：①利用电磁继电器可以用低电压、弱电流的电路来控制高电压、强电流电路的通断。②实现远距离操纵（工作电路处在高温或有毒等恶劣环境中时。）③实现自动控制（如水位自动报警器、温度自动报警器等）归纳小结1、电磁铁通电有磁性，断电无磁性。2、电磁铁的磁性强弱取决于电流大小、线圈匝数的多少及有无铁芯。3、电磁继电器利用低电压、弱电流的电路来控制高电压、强电流电路的通断。能实现遥控和生产自动化。【随堂练习】1、如图所示，弹簧下端挂一条形磁铁，磁铁下端为S极，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，滑片向左移动，则电磁铁的磁性会，弹簧长度会（选填“伸长”、“缩短”或“不变”）。2、如图所示是小新同学做“制作、研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B能吸引更多的大头针。根据图示的实验现象他得出的结论是：当________一定时，电磁铁的线圈匝数越多，磁性________。将滑动变阻器的滑片向右移动时，铁钉吸引的大头针将________（填“变多”、“变少或“没有变化”）。3、如图是温度自动报警器的原理示意图，当水银温度计内的水银柱上升至与其上端的金属丝相接触时，出现的情况是（）Ａ．红灯亮Ｂ．绿灯亮Ｃ．红、绿灯同时亮Ｄ．红、绿灯都不亮4、如图（右），用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（）A．电磁继电器控制电路中的电流减小B．电磁继电器控制电路断开C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光
