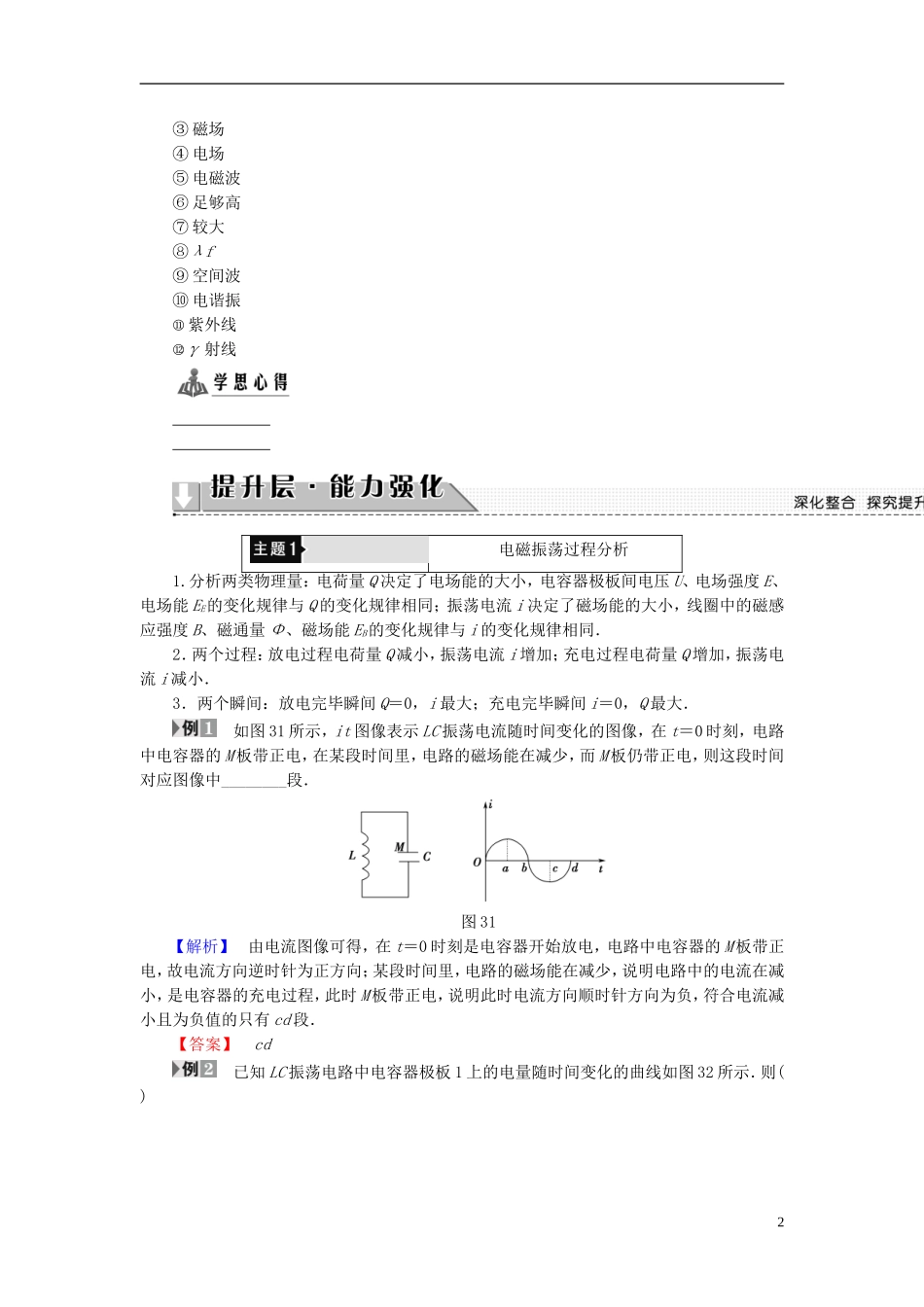

第3章电磁振荡电磁波[自我校对]①2π②1③磁场④电场⑤电磁波⑥足够高⑦较大⑧λf⑨空间波⑩电谐振⑪紫外线⑫γ射线电磁振荡过程分析1.分析两类物理量：电荷量Q决定了电场能的大小，电容器极板间电压U、电场强度E、电场能EE的变化规律与Q的变化规律相同；振荡电流i决定了磁场能的大小，线圈中的磁感应强度B、磁通量Φ、磁场能EB的变化规律与i的变化规律相同．2．两个过程：放电过程电荷量Q减小，振荡电流i增加；充电过程电荷量Q增加，振荡电流i减小．3．两个瞬间：放电完毕瞬间Q＝0，i最大；充电完毕瞬间i＝0，Q最大．如图31所示，it图像表示LC振荡电流随时间变化的图像，在t＝0时刻，电路中电容器的M板带正电，在某段时间里，电路的磁场能在减少，而M板仍带正电，则这段时间对应图像中________段．图31【解析】由电流图像可得，在t＝0时刻是电容器开始放电，电路中电容器的M板带正电，故电流方向逆时针为正方向；某段时间里，电路的磁场能在减少，说明电路中的电流在减小，是电容器的充电过程，此时M板带正电，说明此时电流方向顺时针方向为负，符合电流减小且为负值的只有cd段．【答案】cd已知LC振荡电路中电容器极板1上的电量随时间变化的曲线如图32所示．则()2图32A．a、c两时刻电路中电流最大，方向相同B．a、c两时刻电容器里的电场能最大C．b、d两时刻电路中电流最大，方向相同D．b、d两时刻电路中电流最大，方向相反E．b、d两时刻磁场能最大【解析】a、c两时刻电容器极板上电量最大，电场能最大，所以电路中电流最小；b、d两时刻电容器极板上电量最小，电路中电流最大，磁场能量最大，b、d两点时间间隔为半个周期，故电流方向相反．【答案】BDELC振荡电路充、放电过程的判断方法1．根据电流流向判断：当电流流向带正电的极板时，电容器的电荷量增加，磁场能向电场能转化，处于充电过程；反之，当电流流出带正电的极板时，电荷量减少，电场能向磁场能转化，处于放电过程．2．根据物理量的变化趋势判断：当电容器的带电量q(电压U、场强E)增大或电流i(磁场B)减小时，处于充电过程；反之，处于放电过程．3．根据能量判断：电场能增加时充电，磁场能增加时放电．电磁波的特点和应用1.按波长由长到短(频率由低到高)的顺序无线电波、红外线、可见光、紫外线、伦琴射线(X射线)、γ射线等合起来，构成了范围非常广阔的电磁波谱．2．各种不同的电磁波既有共性，又有个性(1)共性：它们在本质上都是电磁波，它们的行为服从相同的规律，都遵守公式v＝fλ，它们在真空中的传播速度都是c＝3.0×108m/s，它们的传播都不需要介质，各波段之间并没有绝对的区别．(2)个性：不同电磁波的频率或波长不同，表现出不同的特性．波长越长越容易产生干涉、衍射现象，波长越短观察干涉、衍射现象越困难．正是这些不同的特性决定了它们不同的用途．3．电磁波和机械波在波动性上有相同点，都遵守v＝fλ，但本质不同，机械波不能在真空中传播，而电磁波的传播不需要介质．声呐能发射超声波，雷达能发射电磁波，超声波和电磁波相比较，下列说法正确的是()A．超声波与电磁波传播时，都向外传递了能量B．电磁波既可以在真空中传播，又可以在介质中传播，超声波只能在介质中传播C．在空气中传播的速度与在其他介质中传播速度相比，均是在空气中传播时具有较大的传播速度3D．超声波是纵波，电磁波是横波E．超声波与电磁波相遇时可能会发生干涉【解析】超声波与电磁波传播时，都向外传递了能量、信息，A对；声呐发出的超声波是机械波，不可以在真空中传播，B对；机械波在空气中传播时速度较小，在其他介质中传播时速度大，而电磁波恰好相反，C错；超声波和电磁波不是同一类波，不可能发生干涉，E错．【答案】ABD关于电磁波谱，下列说法正确的是()A．电磁波中最容易表现出干涉、衍射现象的是无线电波B．紫外线的频率比可见光低，长时间照射可以促进钙的吸收，改善身体健康C．X射线和γ射线的波长比较短，穿透力比较强D．红外线的显著作用是热作用，温度较低的物体不能辐射红外线E．所有物体都发射红外线【解析】无线电波的波长长，易发生衍射现象，A正确．紫外线的频率比可见光高，B错．任何物体都能辐射红外线，D...
