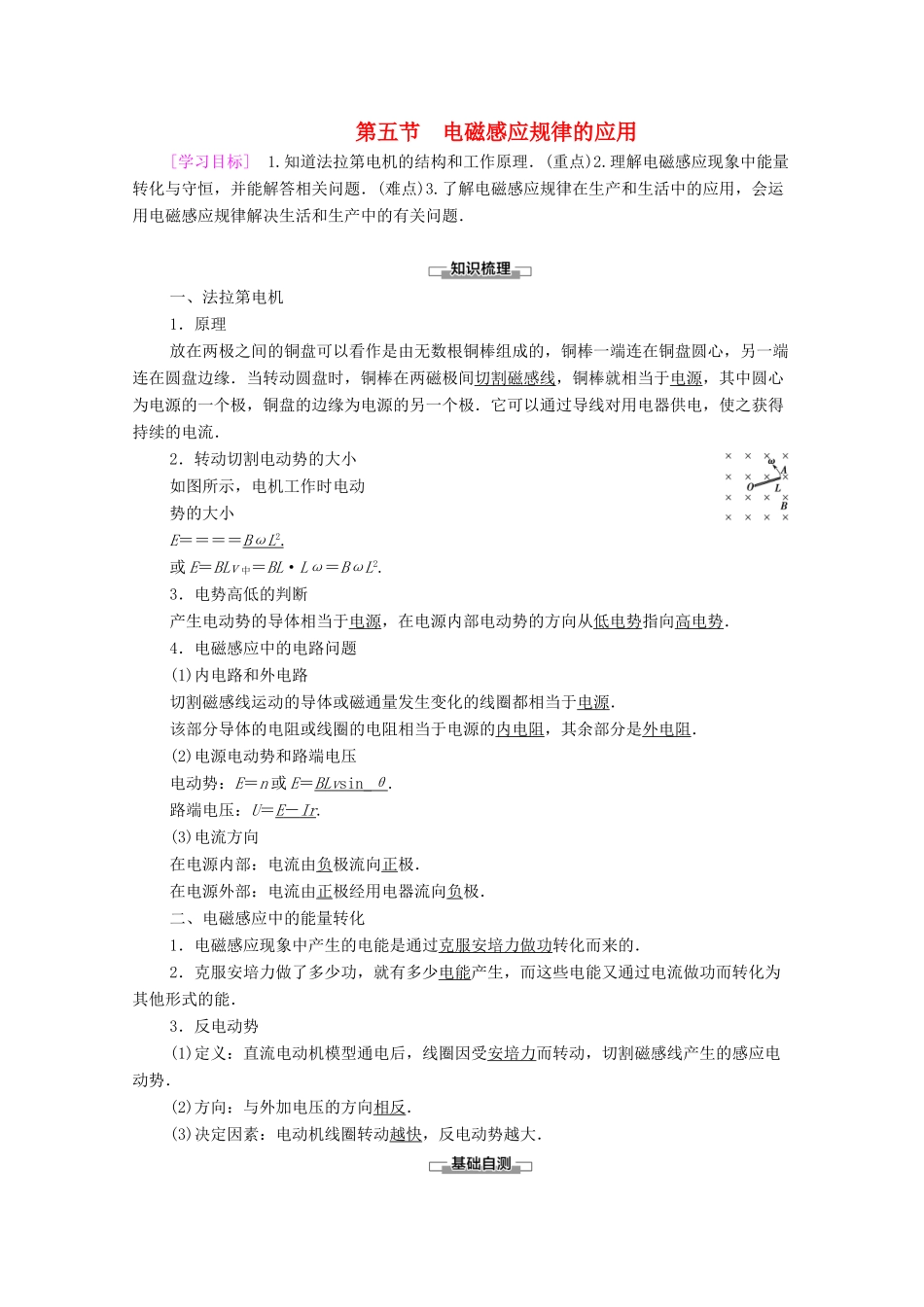

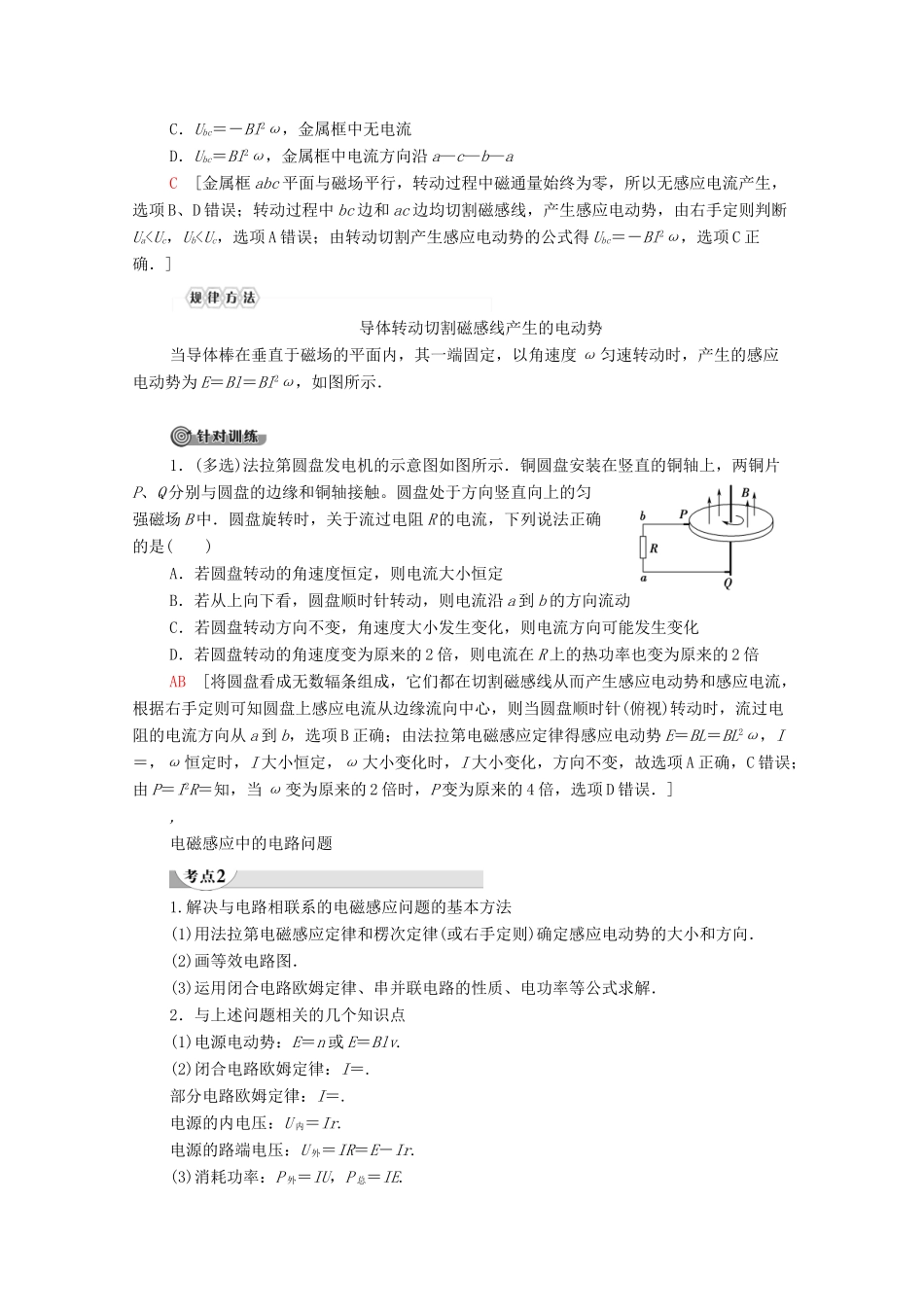

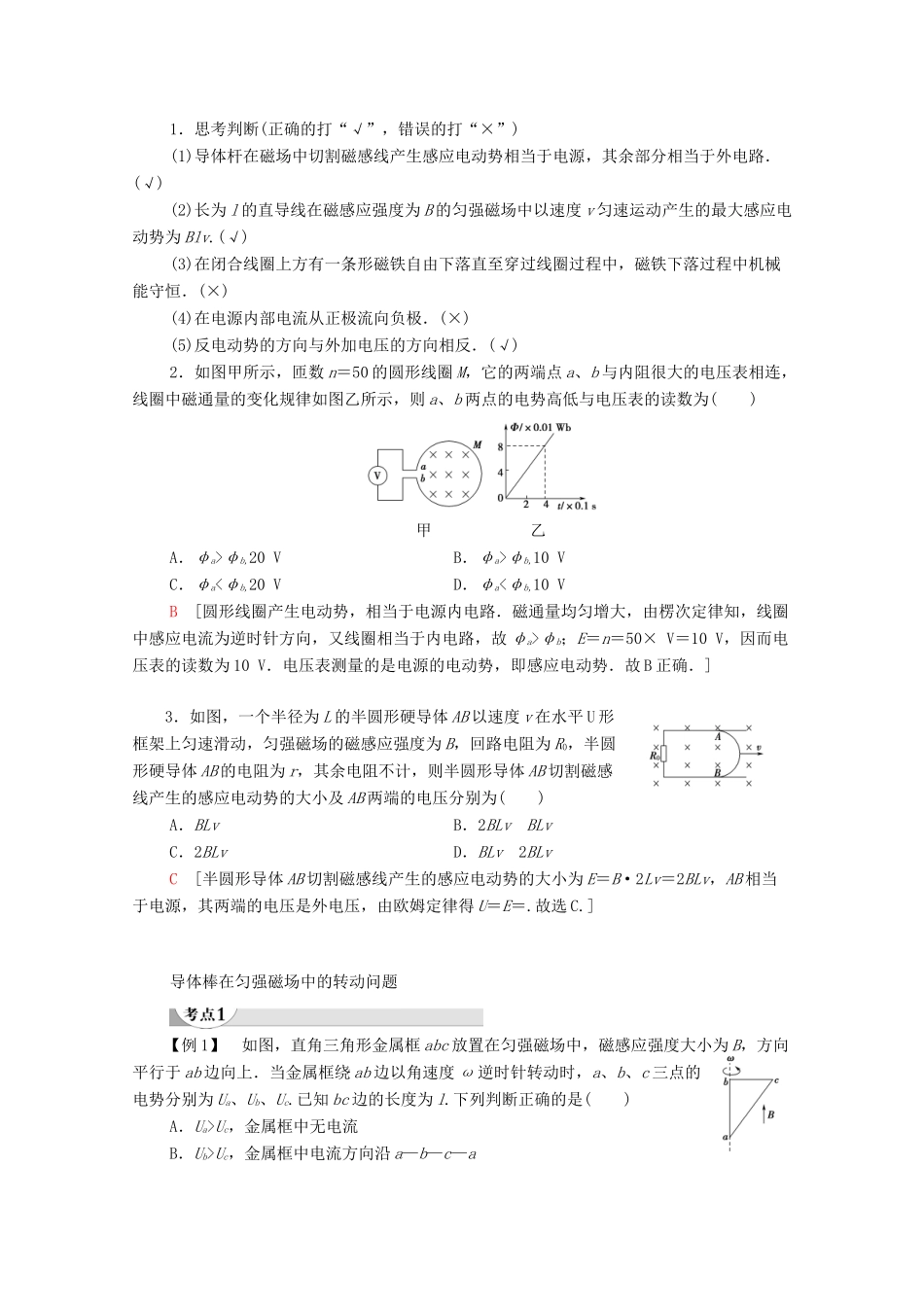

第五节电磁感应规律的应用[学习目标]1.知道法拉第电机的结构和工作原理．(重点)2.理解电磁感应现象中能量转化与守恒，并能解答相关问题．(难点)3.了解电磁感应规律在生产和生活中的应用，会运用电磁感应规律解决生活和生产中的有关问题．一、法拉第电机1．原理放在两极之间的铜盘可以看作是由无数根铜棒组成的，铜棒一端连在铜盘圆心，另一端连在圆盘边缘．当转动圆盘时，铜棒在两磁极间切割磁感线，铜棒就相当于电源，其中圆心为电源的一个极，铜盘的边缘为电源的另一个极．它可以通过导线对用电器供电，使之获得持续的电流．2．转动切割电动势的大小如图所示，电机工作时电动势的大小E＝＝＝＝BωL2.或E＝BLv中＝BL·Lω＝BωL2.3．电势高低的判断产生电动势的导体相当于电源，在电源内部电动势的方向从低电势指向高电势．4．电磁感应中的电路问题(1)内电路和外电路切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．该部分导体的电阻或线圈的电阻相当于电源的内电阻，其余部分是外电阻．(2)电源电动势和路端电压电动势：E＝n或E＝BLvsin_θ.路端电压：U＝E－Ir.(3)电流方向在电源内部：电流由负极流向正极．在电源外部：电流由正极经用电器流向负极．二、电磁感应中的能量转化1．电磁感应现象中产生的电能是通过克服安培力做功转化而来的．2．克服安培力做了多少功，就有多少电能产生，而这些电能又通过电流做功而转化为其他形式的能．3．反电动势(1)定义：直流电动机模型通电后，线圈因受安培力而转动，切割磁感线产生的感应电动势．(2)方向：与外加电压的方向相反．(3)决定因素：电动机线圈转动越快，反电动势越大．1．思考判断(正确的打“√”，错误的打“×”)(1)导体杆在磁场中切割磁感线产生感应电动势相当于电源，其余部分相当于外电路．(√)(2)长为l的直导线在磁感应强度为B的匀强磁场中以速度v匀速运动产生的最大感应电动势为Blv.(√)(3)在闭合线圈上方有一条形磁铁自由下落直至穿过线圈过程中，磁铁下落过程中机械能守恒．(×)(4)在电源内部电流从正极流向负极．(×)(5)反电动势的方向与外加电压的方向相反．(√)2．如图甲所示，匝数n＝50的圆形线圈M，它的两端点a、b与内阻很大的电压表相连，线圈中磁通量的变化规律如图乙所示，则a、b两点的电势高低与电压表的读数为()甲乙A．φa>φb,20VB．φa>φb,10VC．φa<φb,20VD．φa<φb,10VB[圆形线圈产生电动势，相当于电源内电路．磁通量均匀增大，由楞次定律知，线圈中感应电流为逆时针方向，又线圈相当于内电路，故φa>φb；E＝n＝50×V＝10V，因而电压表的读数为10V．电压表测量的是电源的电动势，即感应电动势．故B正确．]3．如图，一个半径为L的半圆形硬导体AB以速度v在水平U形框架上匀速滑动，匀强磁场的磁感应强度为B，回路电阻为R0，半圆形硬导体AB的电阻为r，其余电阻不计，则半圆形导体AB切割磁感线产生的感应电动势的大小及AB两端的电压分别为()A．BLvB．2BLvBLvC．2BLvD．BLv2BLvC[半圆形导体AB切割磁感线产生的感应电动势的大小为E＝B·2Lv＝2BLv，AB相当于电源，其两端的电压是外电压，由欧姆定律得U＝E＝.故选C.]导体棒在匀强磁场中的转动问题【例1】如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上．当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc.已知bc边的长度为l.下列判断正确的是()A．Ua>Uc，金属框中无电流B．Ub>Uc，金属框中电流方向沿a—b—c—aC．Ubc＝－Bl2ω，金属框中无电流D．Ubc＝Bl2ω，金属框中电流方向沿a—c—b—aC[金属框abc平面与磁场平行，转动过程中磁通量始终为零，所以无感应电流产生，选项B、D错误；转动过程中bc边和ac边均切割磁感线，产生感应电动势，由右手定则判断Ua
