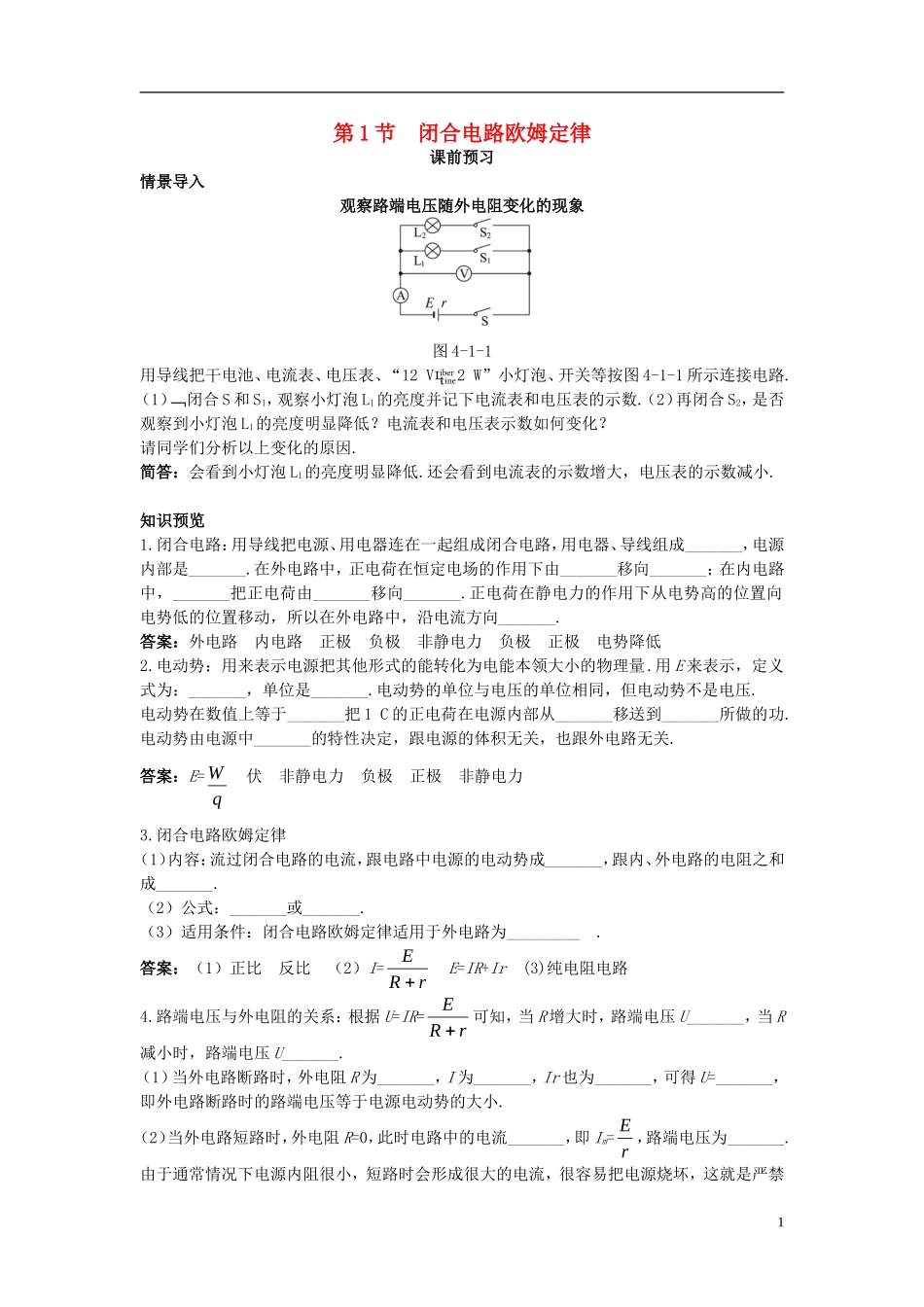

第1节闭合电路欧姆定律课前预习情景导入观察路端电压随外电阻变化的现象图4-1-1用导线把干电池、电流表、电压表、“12V2W”小灯泡、开关等按图4-1-1所示连接电路.（1）闭合S和S1，观察小灯泡L1的亮度并记下电流表和电压表的示数.（2）再闭合S2，是否观察到小灯泡L1的亮度明显降低？电流表和电压表示数如何变化？请同学们分析以上变化的原因.简答：会看到小灯泡L1的亮度明显降低.还会看到电流表的示数增大，电压表的示数减小.知识预览1.闭合电路：用导线把电源、用电器连在一起组成闭合电路，用电器、导线组成_______，电源内部是_______.在外电路中，正电荷在恒定电场的作用下由_______移向_______；在内电路中，_______把正电荷由_______移向_______.正电荷在静电力的作用下从电势高的位置向电势低的位置移动，所以在外电路中，沿电流方向_______.答案：外电路内电路正极负极非静电力负极正极电势降低2.电动势：用来表示电源把其他形式的能转化为电能本领大小的物理量.用E来表示，定义式为：_______，单位是_______.电动势的单位与电压的单位相同，但电动势不是电压.电动势在数值上等于_______把1C的正电荷在电源内部从_______移送到_______所做的功.电动势由电源中_______的特性决定，跟电源的体积无关，也跟外电路无关.答案：E=qW伏非静电力负极正极非静电力3.闭合电路欧姆定律（1）内容：流过闭合电路的电流，跟电路中电源的电动势成_______，跟内、外电路的电阻之和成_______.（2）公式：_______或_______.（3）适用条件：闭合电路欧姆定律适用于外电路为_________.答案：（1）正比反比（2）I=rREE=IR+Ir(3)纯电阻电路4.路端电压与外电阻的关系：根据U=IR=rRE可知，当R增大时，路端电压U_______，当R减小时，路端电压U_______.（1）当外电路断路时，外电阻R为_______，I为_______，Ir也为_______，可得U=_______，即外电路断路时的路端电压等于电源电动势的大小.（2）当外电路短路时，外电阻R=0，此时电路中的电流_______，即Im=rE，路端电压为_______.由于通常情况下电源内阻很小，短路时会形成很大的电流，很容易把电源烧坏，这就是严禁1把电源两极不经负载直接相接的原因.答案：增大减小（1）无穷大零零E（2）最大零5.闭合电路的能量转化关系以纯电阻电路为例，在时间t内，外电路中消耗的电能为_______；内电路中消耗的电能为_______；电源内部非静电力做的功为_______；根据能量的转化与守恒定律有_______.答案：E外=I2RtE内=I2rtW=qE=EItEIt=I2Rt+I2rt2
