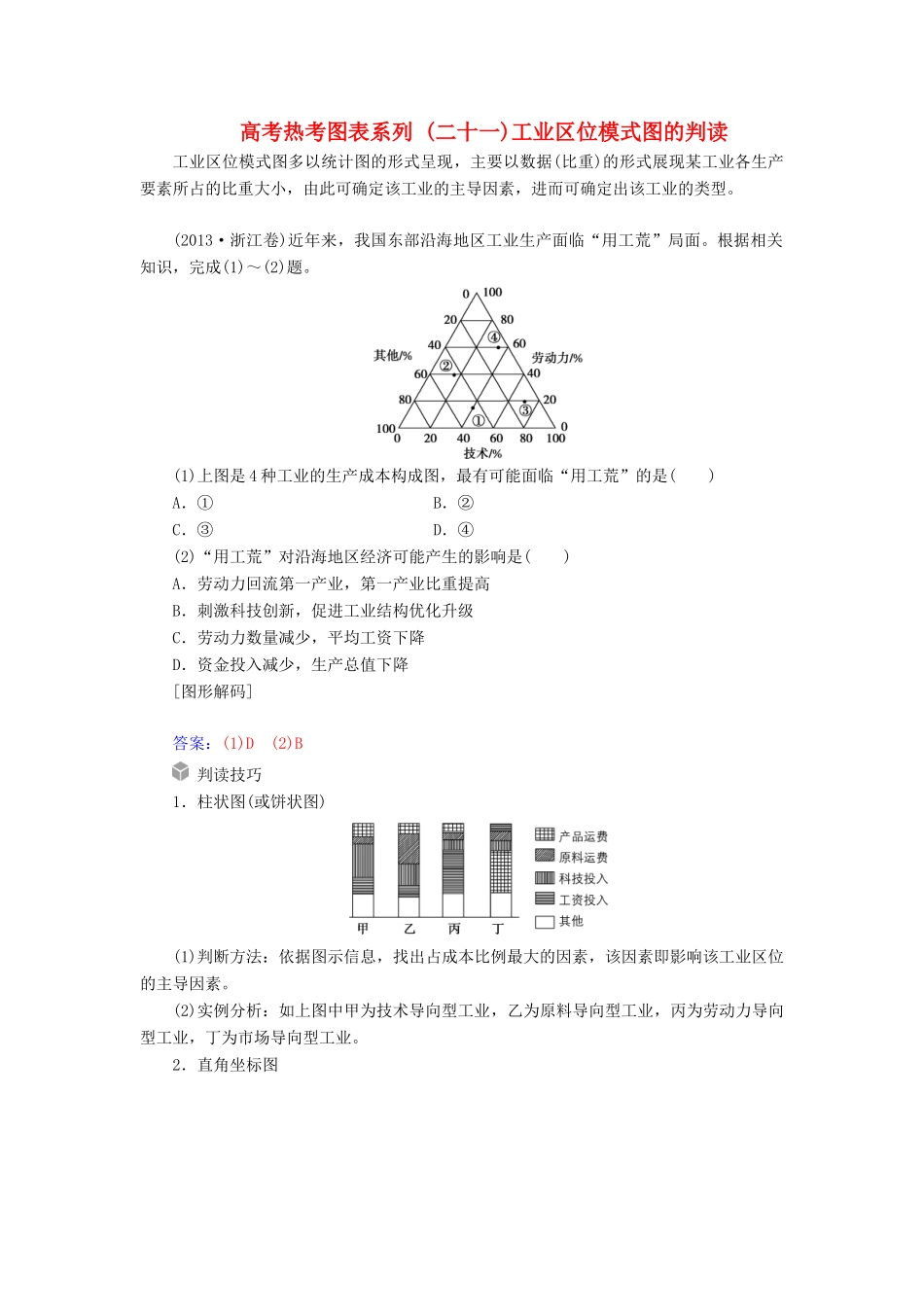

高考热考图表系列(二十一)工业区位模式图的判读工业区位模式图多以统计图的形式呈现，主要以数据(比重)的形式展现某工业各生产要素所占的比重大小，由此可确定该工业的主导因素，进而可确定出该工业的类型。(2013·浙江卷)近年来，我国东部沿海地区工业生产面临“用工荒”局面。根据相关知识，完成(1)～(2)题。(1)上图是4种工业的生产成本构成图，最有可能面临“用工荒”的是()A．①B．②C．③D．④(2)“用工荒”对沿海地区经济可能产生的影响是()A．劳动力回流第一产业，第一产业比重提高B．刺激科技创新，促进工业结构优化升级C．劳动力数量减少，平均工资下降D．资金投入减少，生产总值下降[图形解码]答案：(1)D(2)B判读技巧1．柱状图(或饼状图)(1)判断方法：依据图示信息，找出占成本比例最大的因素，该因素即影响该工业区位的主导因素。(2)实例分析：如上图中甲为技术导向型工业，乙为原料导向型工业，丙为劳动力导向型工业，丁为市场导向型工业。2．直角坐标图(1)判断方法：依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。(2)实例分析：如上图中，乙工业的人才投入最多(人才与人员数量不同)，为技术导向型工业；丙工业的能源投入最多，为动力导向型工业；丁工业的人才投入最少，即对技术的要求不高。3．多维坐标图(1)判断方法：读准不同坐标的含义和数值的变化趋势，找出工业的主导区位因素。(2)实例分析：图1中，甲工业能源投入比重约为70%，为动力导向型工业；乙工业原料投入比重约为70%，为原料导向型工业；丙工业劳动力投入比重约为70%，为劳动力导向型工业。图2中对应不同图例，模式一的科技因素比例最大，为技术导向型工业；模式二的市场因素比例最大，为市场导向型工业；模式三的原料因素比例最大，为原料导向型工业；模式四的劳动力因素比例最大，为劳动力导向型工业。4．玫瑰图(1)判断方法：玫瑰图中距中心点最远的因素即为该工业的主导区位因素。(2)实例分析：甲工业的能源投入比重最大，为动力导向型工业；乙工业的技术投入比重最大，为技术导向型工业；丙工业受市场影响最大，为市场导向型工业；丁工业的劳动力投入比重最大，为劳动力导向型工业。5．表格待选地点运输成本/(元/吨)原料燃料成品甲3.685.428.80乙3.163.8514.00丙3.164.2711.60丁3.684.654.80(1)判断方法：依据表格数据进行区位分析，往往要通过计算、比较得出结论。(2)实例分析：从降低运输成本角度看，该企业区位应该选择在成本最低的丁地。(2017·南京模拟)某传统化工企业为获取最大利润，对不同选点的平均成本费用和产品价格进行调查，形成了如下图所示的曲线。据此回答1～2题。1．从经济效益考虑，该企业最合理的布局地点是()A．甲地B．乙地C．丙地D．丁地2．政府为了降低传统工业对环境的污染，决定对该企业增收污染费。该举措可能导致()A．产品的价格最低值不会变化B．图中阴影部分面积扩大C．该企业利润下降，但分布范围扩大D．图中P点与Q点之间的距离减小解析：第1题，利润等于产品价格减去成本费用，所以丙地经济效益最高、最合理。故选C。第2题，成本费用增加，产品的价格最低值会变化；阴影部分为利润，面积会缩小；该企业利润可能下降，且分布范围将缩小，图中P点与Q点之间的距离减小。故选D。答案：1.C2.D
