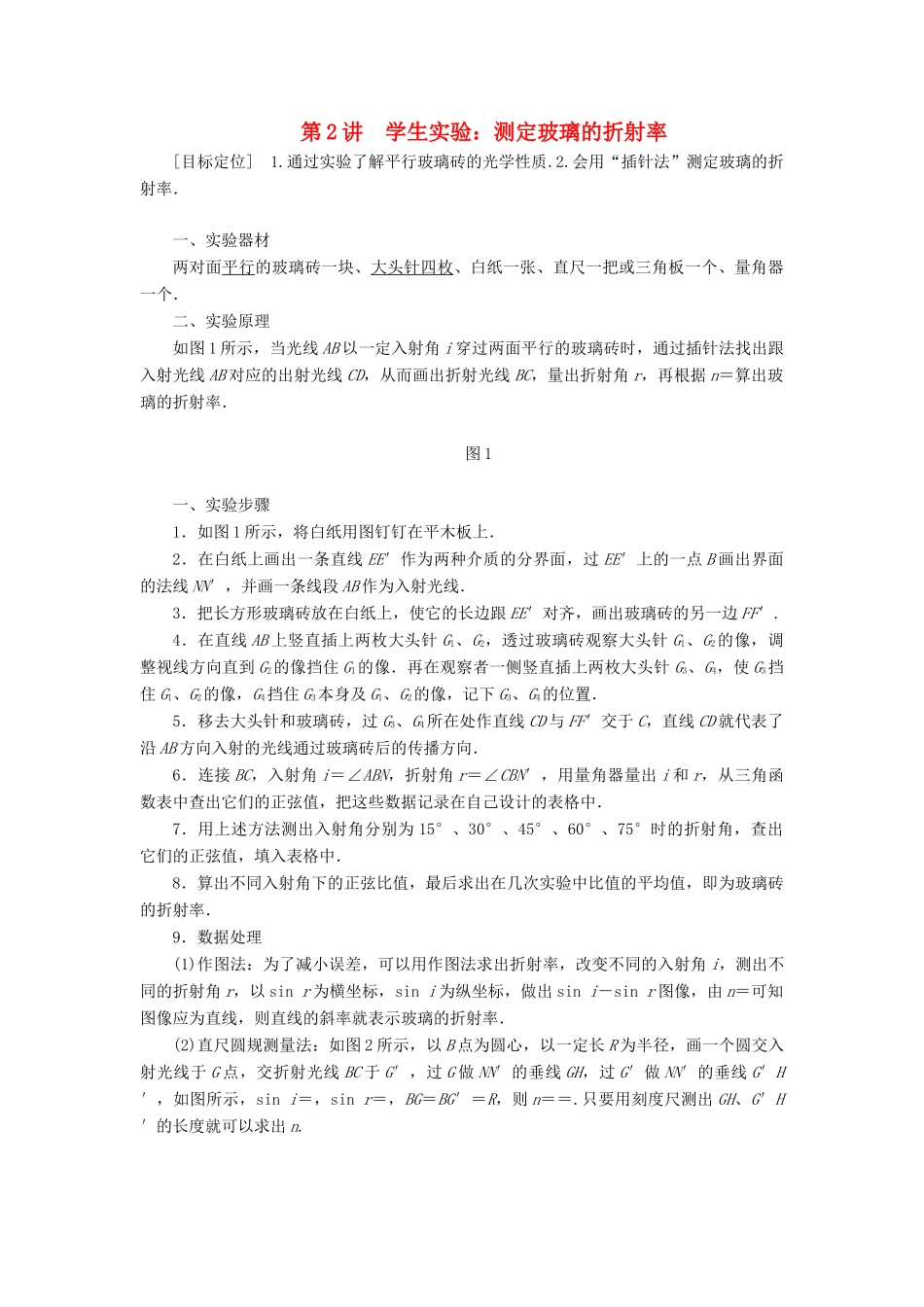

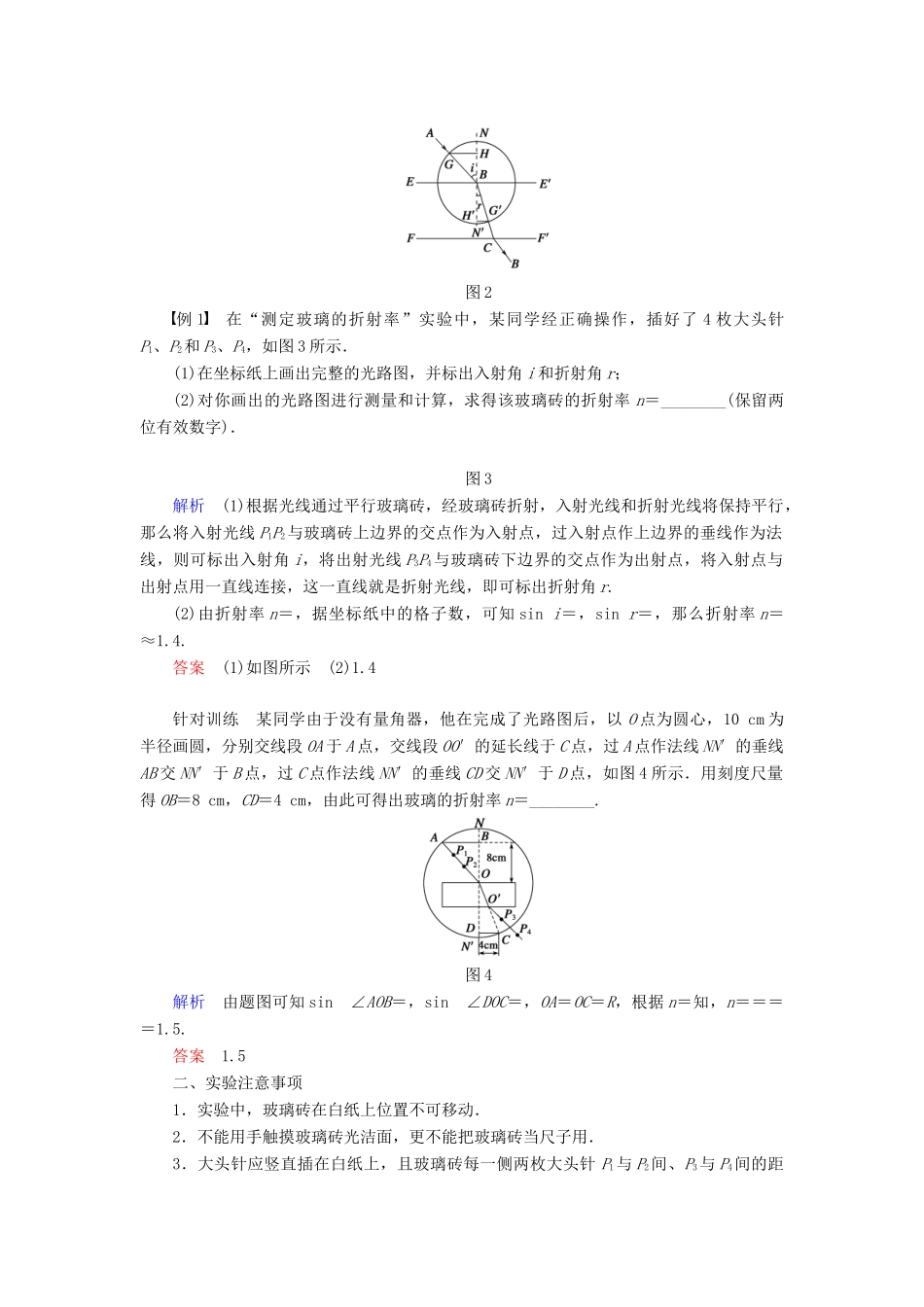

第2讲学生实验：测定玻璃的折射率[目标定位]1.通过实验了解平行玻璃砖的光学性质.2.会用“插针法”测定玻璃的折射率．一、实验器材两对面平行的玻璃砖一块、大头针四枚、白纸一张、直尺一把或三角板一个、量角器一个．二、实验原理如图1所示，当光线AB以一定入射角i穿过两面平行的玻璃砖时，通过插针法找出跟入射光线AB对应的出射光线CD，从而画出折射光线BC，量出折射角r，再根据n＝算出玻璃的折射率．图1一、实验步骤1．如图1所示，将白纸用图钉钉在平木板上．2．在白纸上画出一条直线EE′作为两种介质的分界面，过EE′上的一点B画出界面的法线NN′，并画一条线段AB作为入射光线．3．把长方形玻璃砖放在白纸上，使它的长边跟EE′对齐，画出玻璃砖的另一边FF′.4．在直线AB上竖直插上两枚大头针G1、G2，透过玻璃砖观察大头针G1、G2的像，调整视线方向直到G2的像挡住G1的像．再在观察者一侧竖直插上两枚大头针G3、G4，使G3挡住G1、G2的像，G4挡住G3本身及G1、G2的像，记下G3、G4的位置．5．移去大头针和玻璃砖，过G3、G4所在处作直线CD与FF′交于C，直线CD就代表了沿AB方向入射的光线通过玻璃砖后的传播方向．6．连接BC，入射角i＝∠ABN，折射角r＝∠CBN′，用量角器量出i和r，从三角函数表中查出它们的正弦值，把这些数据记录在自己设计的表格中．7．用上述方法测出入射角分别为15°、30°、45°、60°、75°时的折射角，查出它们的正弦值，填入表格中．8．算出不同入射角下的正弦比值，最后求出在几次实验中比值的平均值，即为玻璃砖的折射率．9．数据处理(1)作图法：为了减小误差，可以用作图法求出折射率，改变不同的入射角i，测出不同的折射角r，以sinr为横坐标，sini为纵坐标，做出sini－sinr图像，由n＝可知图像应为直线，则直线的斜率就表示玻璃的折射率．(2)直尺圆规测量法：如图2所示，以B点为圆心，以一定长R为半径，画一个圆交入射光线于G点，交折射光线BC于G′，过G做NN′的垂线GH，过G′做NN′的垂线G′H′，如图所示，sini＝，sinr＝，BG＝BG′＝R，则n＝＝.只要用刻度尺测出GH、G′H′的长度就可以求出n.图2例1在“测定玻璃的折射率”实验中，某同学经正确操作，插好了4枚大头针P1、P2和P3、P4，如图3所示．(1)在坐标纸上画出完整的光路图，并标出入射角i和折射角r；(2)对你画出的光路图进行测量和计算，求得该玻璃砖的折射率n＝________(保留两位有效数字)．图3解析(1)根据光线通过平行玻璃砖，经玻璃砖折射，入射光线和折射光线将保持平行，那么将入射光线P1P2与玻璃砖上边界的交点作为入射点，过入射点作上边界的垂线作为法线，则可标出入射角i，将出射光线P3P4与玻璃砖下边界的交点作为出射点，将入射点与出射点用一直线连接，这一直线就是折射光线，即可标出折射角r.(2)由折射率n＝，据坐标纸中的格子数，可知sini＝，sinr＝，那么折射率n＝≈1.4.答案(1)如图所示(2)1.4针对训练某同学由于没有量角器，他在完成了光路图后，以O点为圆心，10cm为半径画圆，分别交线段OA于A点，交线段OO′的延长线于C点，过A点作法线NN′的垂线AB交NN′于B点，过C点作法线NN′的垂线CD交NN′于D点，如图4所示．用刻度尺量得OB＝8cm，CD＝4cm，由此可得出玻璃的折射率n＝________.图4解析由题图可知sin∠AOB＝，sin∠DOC＝，OA＝OC＝R，根据n＝知，n＝＝＝＝1.5.答案1.5二、实验注意事项1．实验中，玻璃砖在白纸上位置不可移动．2．不能用手触摸玻璃砖光洁面，更不能把玻璃砖当尺子用．3．大头针应竖直插在白纸上，且玻璃砖每一侧两枚大头针P1与P2间、P3与P4间的距离应适当大些，以减小确定光路方向时造成的误差．4．实验中入射角不宜过小，否则会使测量误差大，也不宜过大．5．本实验中如果采用的不是两面平行的玻璃砖，而是采用三棱镜、半圆形玻璃砖等，那么只是出射光线和入射光线不平行，同样能测出折射率．例2在用插针法测定玻璃砖折射率的实验中，甲、乙、丙三位同学在纸上画出的界面aa′、bb′与玻璃砖位置的关系分别如图5①、②和③所示，其中甲、丙两同学用的是矩形玻璃砖，乙同学用的是梯形玻璃砖．他们的其他操作均正确，且均以aa′、bb′为界面画光路图，则：图5甲同...
