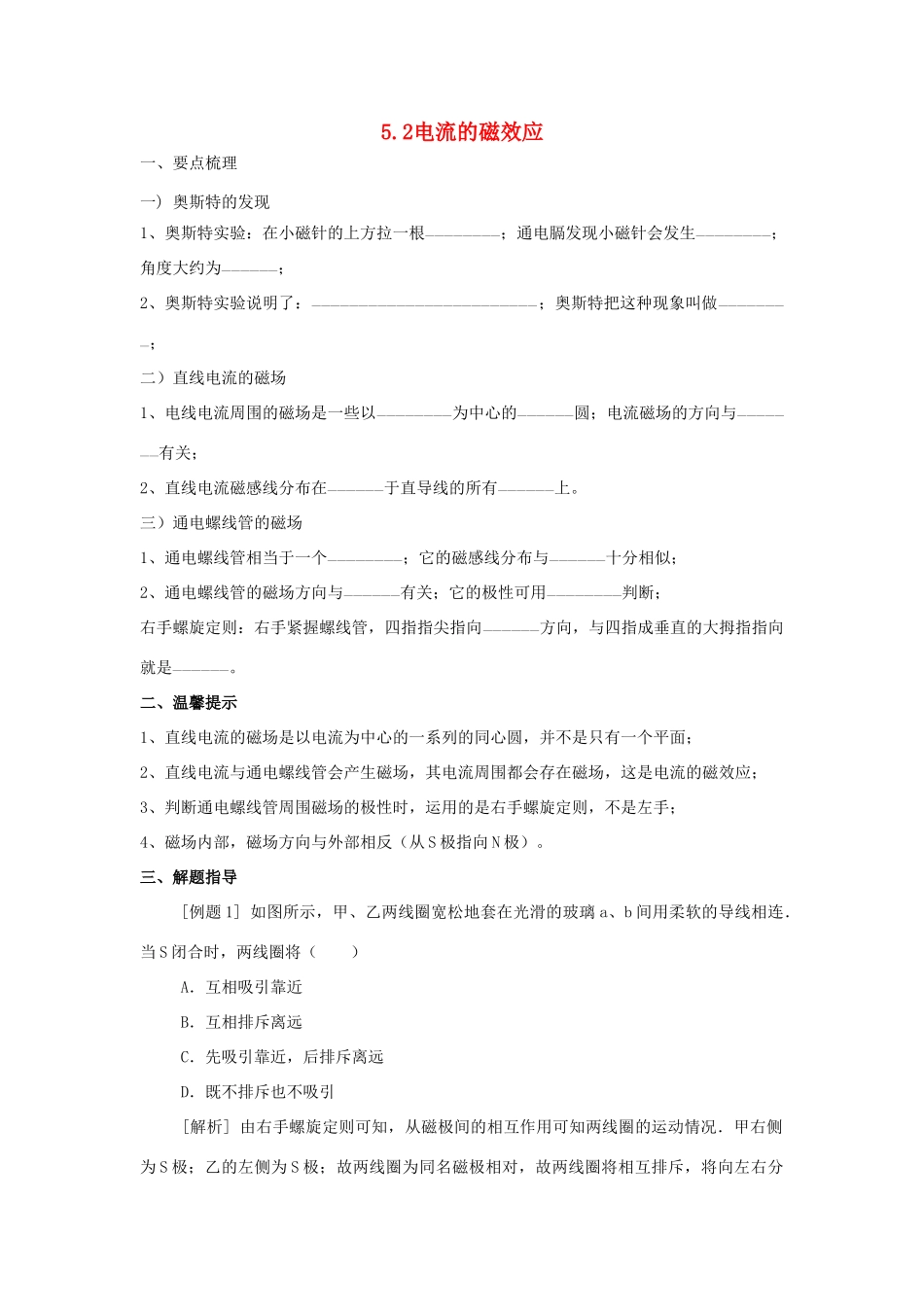

春八年级科学下册 5.2《电流的磁效应》(第1课时)学案 (新版)华东师大版-(新版)华东师大版初中八年级下册自然科学学案_第1页
1/3

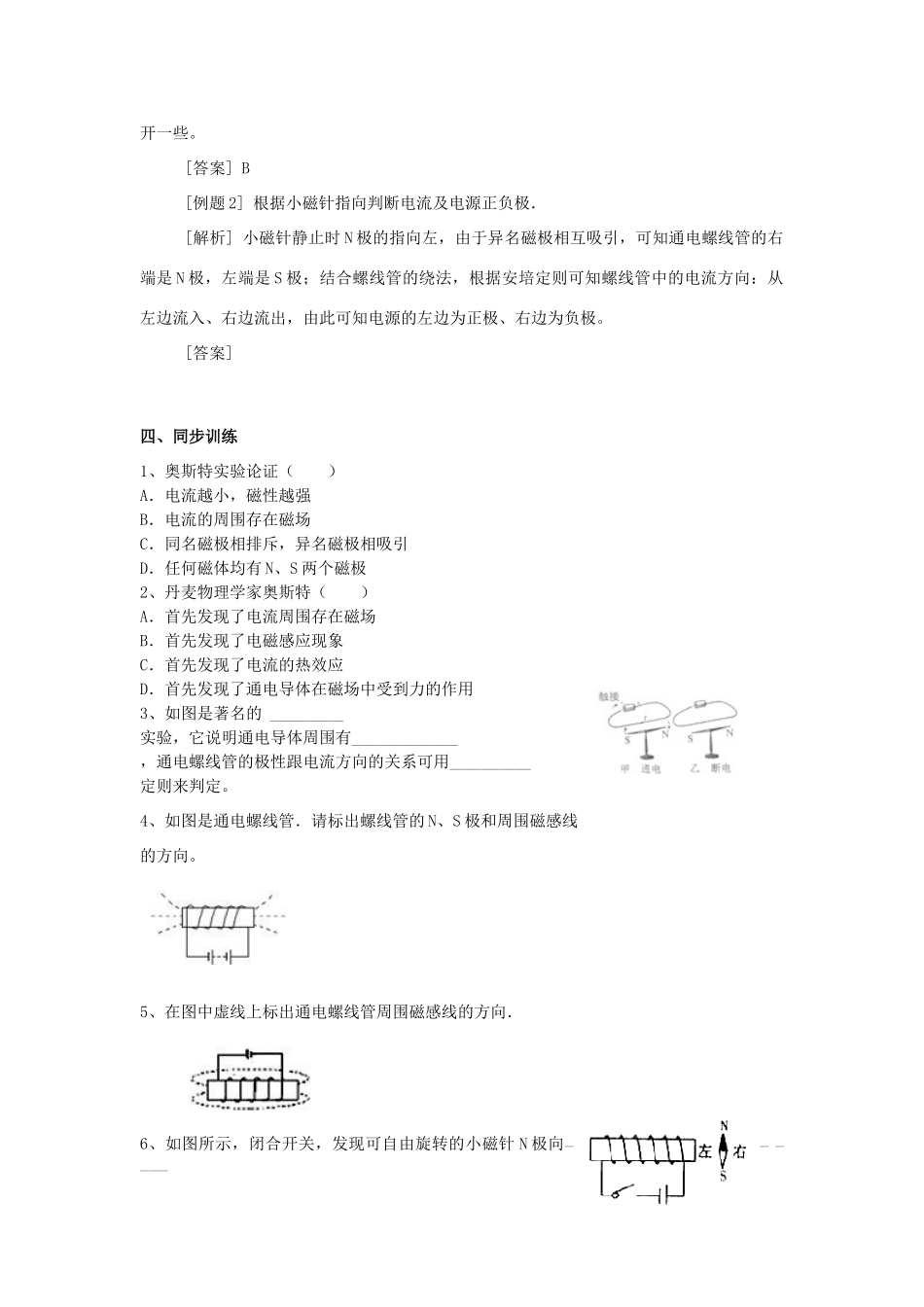

春八年级科学下册 5.2《电流的磁效应》(第1课时)学案 (新版)华东师大版-(新版)华东师大版初中八年级下册自然科学学案_第2页
2/3
春八年级科学下册 5.2《电流的磁效应》(第1课时)学案 (新版)华东师大版-(新版)华东师大版初中八年级下册自然科学学案_第3页
3/3
5.2电流的磁效应一、要点梳理一)奥斯特的发现1、奥斯特实验:在小磁针的上方拉一根————————;通电膈发现小磁针会发生————————;角度大约为——————;2、奥斯特实验说明了:————————————————————————;奥斯特把这种现象叫做————————;二)直线电流的磁场1、电线电流周围的磁场是一些以————————为中心的——————圆;电流磁场的方向与———————有关;2、直线电流磁感线分布在——————于直导线的所有——————上。三)通电螺线管的磁场1、通电螺线管相当于一个————————;它的磁感线分布与——————十分相似;2、通电螺线管的磁场方向与——————有关;它的极性可用————————判断;右手螺旋定则:右手紧握螺线管,四指指尖指向——————方向,与四指成垂直的大拇指指向就是——————。二、温馨提示1、直线电流的磁场是以电流为中心的一系列的同心圆,并不是只有一个平面;2、直线电流与通电螺线管会产生磁场,其电流周围都会存在磁场,这是电流的磁效应;3、判断通电螺线管周围磁场的极性时,运用的是右手螺旋定则,不是左手;4、磁场内部,磁场方向与外部相反(从S极指向N极)。三、解题指导[例题1]如图所示,甲、乙两线圈宽松地套在光滑的玻璃a、b间用柔软的导线相连.当S闭合时,两线圈将()A.互相吸引靠近B.互相排斥离远C.先吸引靠近,后排斥离远D.既不排斥也不吸引[解析]由右手螺旋定则可知,从磁极间的相互作用可知两线圈的运动情况.甲右侧为S极;乙的左侧为S极;故两线圈为同名磁极相对,故两线圈将相互排斥,将向左右分开一些。[答案]B[例题2]根据小磁针指向判断电流及电源正负极.[解析]小磁针静止时N极的指向左,由于异名磁极相互吸引,可知通电螺线管的右端是N极,左端是S极;结合螺线管的绕法,根据安培定则可知螺线管中的电流方向:从左边流入、右边流出,由此可知电源的左边为正极、右边为负极。[答案]四、同步训练1、奥斯特实验论证()A.电流越小,磁性越强B.电流的周围存在磁场C.同名磁极相排斥,异名磁极相吸引D.任何磁体均有N、S两个磁极2、丹麦物理学家奥斯特()A.首先发现了电流周围存在磁场B.首先发现了电磁感应现象C.首先发现了电流的热效应D.首先发现了通电导体在磁场中受到力的作用3、如图是著名的_________实验,它说明通电导体周围有_____________,通电螺线管的极性跟电流方向的关系可用__________定则来判定。4、如图是通电螺线管.请标出螺线管的N、S极和周围磁感线的方向。5、在图中虚线上标出通电螺线管周围磁感线的方向.6、如图所示,闭合开关,发现可自由旋转的小磁针N极向——————方转动,这表明通电螺线管周围存在——————,这就是电流的————————效应。7、丹麦物理学家奥斯特首先通过实验发现电流周围存在磁场.如图所示,我们实验时要在通电直导线下方放-个()A.螺线管B.U形磁铁C.小磁针D.电流表8、下列各图中,箭头表示电流方向,则通电螺线管周围的小磁针静止时,指向正确的是()ABCD9、如图,一通电螺线管通有图示电流,1、2、4小磁针放在螺线管周围,3小磁针放在螺线管内部,四个小磁针静止在如图所示位置,则四个小磁针的N、S极标注正确的是()A.1B.2C.3D.410、下列通电螺线管周围的小磁针北极的标注方向正确的是()ABCD
