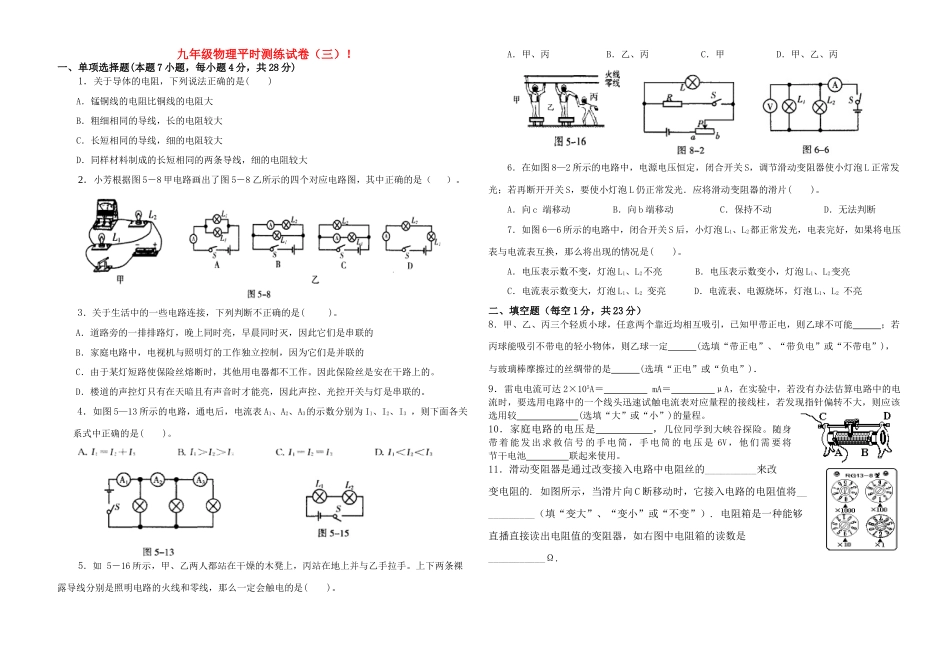

九年级物理平时测练试卷（三）！一、单项选择题(本题7小题，每小题4分，共28分)1．关于导体的电阻，下列说法正确的是()A．锰铜线的电阻比铜线的电阻大B．粗细相同的导线，长的电阻较大C．长短相同的导线，细的电阻较大D．同样材料制成的长短相同的两条导线，细的电阻较大2．小芳根据图5－8甲电路画出了图5－8乙所示的四个对应电路图，其中正确的是（）。3．关于生活中的一些电路连接，下列判断不正确的是()。A．道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的B．家庭电路中，电视机与照明灯的工作独立控制，因为它们是并联的C．由于某灯短路使保险丝熔断时，其他用电器都不工作。因此保险丝是安在干路上的。D．楼道的声控灯只有在天暗且有声音时才能亮，因此声控、光控开关与灯是串联的。4．如图5—13所示的电路，通电后，电流表A1、A2、A3的示数分别为I1、I2、I3，则下面各关系式中正确的是()。5．如5－16所示，甲、乙两人都站在干燥的木凳上，丙站在地上并与乙手拉手。上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是()。A．甲、丙B．乙、丙C．甲D．甲、乙、丙6．在如图8—2所示的电路中，电源电压恒定，闭合开关S，调节滑动变阻器使小灯泡L正常发光；若再断开开关S，要使小灯泡L仍正常发光．应将滑动变阻器的滑片()。A．向c端移动B．向b端移动C．保持不动D．无法判断7．如图6—6所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表与电流表互换，那么将出现的情况是()。A．电压表示数不变，灯泡L1、L2不亮B．电压表示数变小，灯泡L1、L2变亮C．电流表示数变大，灯泡L1、L2变亮D．电流表、电源烧坏，灯泡L1、L2不亮二、填空题（每空1分，共23分）8．甲、乙、丙三个轻质小球，任意两个靠近均相互吸引，已知甲带正电，则乙球不可能；若丙球能吸引不带电的轻小物体，则乙球一定(选填“带正电”、“带负电”或“不带电”)，与玻璃棒摩擦过的丝绸带的是(选填“正电”或“负电”)．9．雷电电流可达2×105A＝mA＝μA，在实验中，若没有办法估算电路中的电流时，要选用电路中的一个线头迅速试触电流表对应量程的接线柱，若发现指针偏转不大，则应该选用较(选填“大”或“小”)的量程。10．家庭电路的电压是，几位同学到大峡谷探险。随身带着能发出求救信号的手电筒，手电筒的电压是6V，他们需要将节干电池联起来使用。11．滑动变阻器是通过改变接入电路中电阻丝的__________来改变电阻的.如图所示，当滑片向C断移动时，它接入电路的电阻值将___________（填“变大”、“变小”或“不变”）.电阻箱是一种能够直播直接读出电阻值的变阻器，如右图中电阻箱的读数是___________Ω.12．如图6—5所示，已知灯L处发生了断路或短路故障，在不拆开电路的情况下，利用一个电压表可快速对故障进行判断。具体做法：将开关断开，把电压表接在A、B两点间。如果电压表有示数，则灯L路；如果电压表无示数，则灯L路。13．当加在某导体两端的电压为6V时，通过导体的电流为0．5A，则该导体的电阻为Ω；若加在该导体两端的电压增为12V，则该导体的电阻为Ω。14．两个定值电阻R1与R2的比值为3：5，把它们并联起来接人电路中，通过它们的电流之比为。一个小灯泡阻值为1OΩ，正常工作时的电流为0．4A，现要将其接入电压为12V的电路中，要求仍能正常发光，则应联一个阻值为Ω的电阻．15．把标有“6V3W”和“6V6W”的两盏灯串联后接人电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为V，两灯消耗的实际总功率为W，在图7—9所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电表的示数为6V时，电流表示数为0．5A，电压表的示数为7．2V时，电流表的示数为0．3A，则电阻R0为Ω，电源电压为V。三、作图题(每小题3分，共9分)16．(1)如图7—7所示，已知两只灯泡L1和L2串联，a、b、c是三个电表(电流表或电压表)，在图中画出a，b，c的类型。(2)如图6所示是小明同学设计的测电阻只的电路图．请根据这个电路图用笔画线代替导线，将图7中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．(电压...
