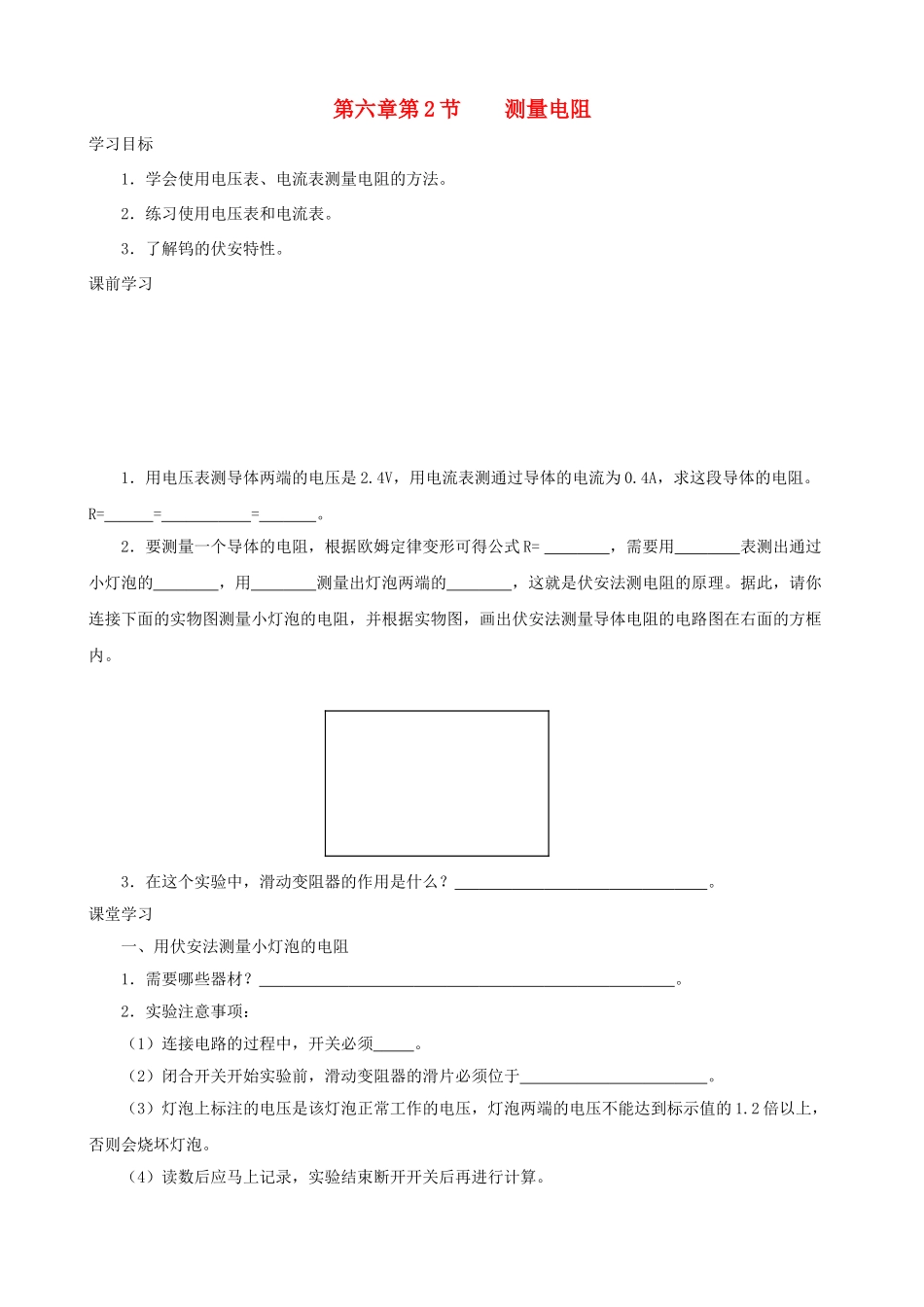

第六章第2节测量电阻学习目标1．学会使用电压表、电流表测量电阻的方法。2．练习使用电压表和电流表。3．了解钨的伏安特性。课前学习1．用电压表测导体两端的电压是2.4V，用电流表测通过导体的电流为0.4A，求这段导体的电阻。R===。2．要测量一个导体的电阻，根据欧姆定律变形可得公式R=，需要用表测出通过小灯泡的，用测量出灯泡两端的，这就是伏安法测电阻的原理。据此，请你连接下面的实物图测量小灯泡的电阻，并根据实物图，画出伏安法测量导体电阻的电路图在右面的方框内。3．在这个实验中，滑动变阻器的作用是什么？。课堂学习一、用伏安法测量小灯泡的电阻1．需要哪些器材？。2．实验注意事项：（1）连接电路的过程中，开关必须。（2）闭合开关开始实验前，滑动变阻器的滑片必须位于。（3）灯泡上标注的电压是该灯泡正常工作的电压，灯泡两端的电压不能达到标示值的1.2倍以上，否则会烧坏灯泡。（4）读数后应马上记录，实验结束断开开关后再进行计算。3．进行实验，将实验结果记录在下表中。（要求三次小灯泡两端的电压分别为低于、等于、略高于标注电压）。实验序号电压U/V电流I/A电阻R/Ω灯泡亮度灯泡温度123三次所测电阻的平均值为Ω。4．根据实验结果，在课本P83图6-2-2中画出小灯泡的伏安特性曲线。5．几次测量得到的小灯泡的电阻相同吗？为什么？[及时练习]家用白炽灯往往在刚接通电路的瞬间被“闪”坏。你能说明原因吗？二、电阻的特殊测量方法1．如图，L1的电阻为10Ω，用电压表测得L1的电压为3V，电源电压为4.5V，则L2的电压为V，电流为A，电阻为。2．如果只有一只电压表、一只定值电阻、电源、导线、开关等，没有电流表，如何测量出未知电阻的值？画出电路图，说出你的办法来。当堂检测1.伏安法测电阻实验的原理是，在连接电路的过程中，开关必须处于状态，滑动变阻器的滑片应位于阻值最的一端．这主要是为了避免电路中过大，以致烧坏有关元件．接通电源后，先通过滑动变阻器把小灯泡两端电压调到．测量时，从设备的安全考虑，应从（选填“较高”、“较低”）电压开始逐次（选填“升高”或“降低”）电压，从而获得几组数据。2．用伏安法测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连入开关时，应先将开关打开D．电压表应与待测电阻并联，电流表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端3．在测量小灯泡的实验中，测的滑动变阻器两端的电压为2.2V，通过它的电流为0.1A，电源电压为3V，那么灯泡的电阻为（）A8ΩB30ΩC0.3ΩD22Ω4．如图所示的电路中，当开关闭合后，滑动变阻器由左滑到右的过程中（）A电流表的示数变小，电压表的示数变小B电流表的示数变大，电压表的示数变大C电流表的示数变小，电压表的示数变大D电流表的示数变大，电压表的示数变小5．图3是小华在实验室测“6V3W”小灯泡电阻时，画出小灯泡的电流I与两端电压U之间关系的图像，从图像可知，当灯两端电压变大时，电压U与电流I的比值_____，说明灯泡的电阻，(前两空选填“变大”“变小”或“不变”)，这是由于灯丝的电阻与______有关。小结整理存在的问题和疑惑：参考答案：及时练习：白炽灯刚接通时，灯丝的温度低，电阻小，由欧姆定律可知，灯丝中电流较大，因此，刚接通的瞬间白炽灯容易被“闪”坏。当堂检测：1、；断开；大；电流；额定电压；较低；升高；2、B；3、B；4、B；5、变大；变大；温度。
